เครื่องตัดกระแสไฟฟ้าตกค้างราคาตรงจากโรงงาน

ซีดีดาก่อตั้งขึ้นในปี พ.ศ. 2547 แม้ว่าต้นกำเนิดของเราจะมีขึ้นในช่วงทศวรรษที่ 1980 ด้วยความเชี่ยวชาญเฉพาะทางที่สั่งสมมานานหลายทศวรรษ เราได้พัฒนาจนเป็นผู้ผลิตและซัพพลายเออร์ที่เป็นผู้ใหญ่และเป็นมืออาชีพของเซอร์กิตเบรกเกอร์กระแสตกค้าง เราขอเชิญคุณมาเป็นพันธมิตรกับเราเพื่อรับประโยชน์จากบริการสนับสนุนทางเทคนิคที่เชื่อถือได้และราคาส่งตรงจากโรงงาน

เบรกเกอร์กระแสตกค้าง (RCCB) คืออะไร?

RCCB เป็นอุปกรณ์ความปลอดภัยทางไฟฟ้าแบบพิเศษที่ออกแบบมาเพื่อตัดการเชื่อมต่อวงจรทุกครั้งที่ตรวจพบความไม่สมดุลของกระแสไฟฟ้าระหว่างตัวนำที่มีกระแสไฟฟ้า (เฟส) และตัวนำที่เป็นกลาง ความไม่สมดุลนี้เรียกว่ากระแสตกค้างหรือกระแสรั่วไหล บ่งชี้ว่ากระแสไฟฟ้าไหลผ่านเส้นทางที่ไม่ได้ตั้งใจ ซึ่งอาจผ่านร่างกายมนุษย์หรือฉนวนที่เสื่อมสภาพ

ไม่เหมือนกเอ็มซีบีหรือเอ็มซีซีบีRCCB ไม่มีการป้องกันการโอเวอร์โหลดหรือไฟฟ้าลัดวงจรในตัวมันเอง (เว้นแต่จะรวมไว้ใน RCBO) จุดประสงค์เดียวคือความปลอดภัยในชีวิตและการป้องกันอัคคีภัย ทำงานตามกฎปัจจุบันของ Kirchhoff ซึ่งผลรวมของกระแสที่ไหลเข้าสู่ทางแยกจะต้องเท่ากับผลรวมของกระแสที่ไหลออกมา หากกระแส "เข้า" และ "ออก" ต่างกันมากกว่าความไวของอุปกรณ์ (เช่น 30mA) RCCB จะตัดการทำงาน

ประเภทและการจำแนกประเภท

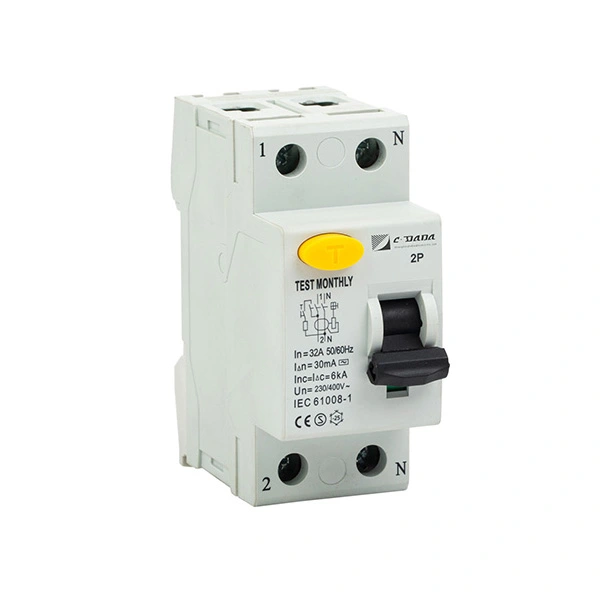

ผลงานการผลิตของเราครอบคลุม RCCB หลายประเภทเพื่อให้เหมาะกับสภาพแวดล้อมทางไฟฟ้าที่หลากหลาย ตั้งแต่บ้านแบบเฟสเดียวไปจนถึงโครงข่ายอุตสาหกรรมแบบสามเฟสที่ซับซ้อน

ฟังก์ชั่นหลักและการป้องกันอัจฉริยะ

หัวใจของ RCCB ของเราคือหม้อแปลงกระแสไฟฟ้าแบบลำดับเป็นศูนย์ (Toroid) ส่วนประกอบนี้จะตรวจสอบสนามแม่เหล็กที่เกิดจากการไหลของกระแสไฟฟ้าอย่างต่อเนื่อง

การตรวจจับการรั่วไหล: ภายใต้สภาวะปกติ สนามแม่เหล็กของกระแสสดและกระแสนิวทรัลจะหักล้างกัน หากเส้นทางรั่วลงดินเกิดขึ้น (เช่น บุคคลสัมผัสกับสายไฟที่มีกระแสไฟฟ้า) ความสมดุลจะเสียหาย

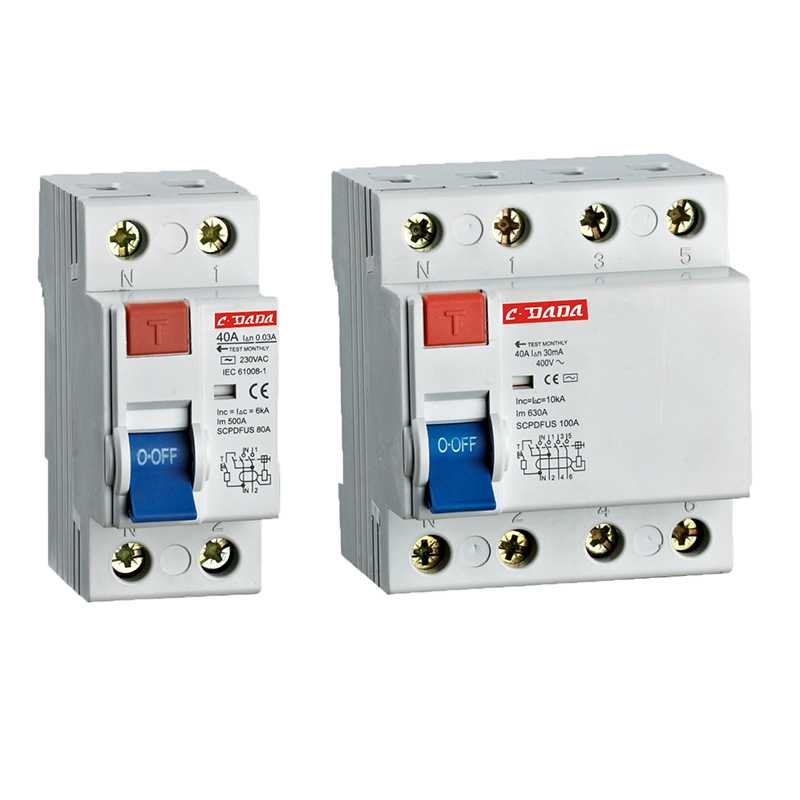

การตัดการเชื่อมต่ออย่างรวดเร็ว: หม้อแปลงตรวจจับฟลักซ์ "ตกค้าง" และเหนี่ยวนำแรงดันไฟฟ้าในขดลวดทุติยภูมิ สัญญาณนี้ถูกขยาย (ในประเภทอิเล็กทรอนิกส์) หรือสั่งงานรีเลย์ที่มีความละเอียดอ่อนโดยตรง (ในประเภทแม่เหล็กไฟฟ้า) ทำให้สลักเชิงกลคลายและเปิดหน้าสัมผัส

การให้คะแนนความไว:

ความไวสูง (10mA - 30mA): สำหรับการป้องกันการสัมผัสโดยตรง (ความปลอดภัยของมนุษย์) บังคับสำหรับห้องน้ำ ปลั๊กไฟ และวงจรกลางแจ้ง

ความไวปานกลาง (100mA - 300mA): สำหรับการป้องกันการสัมผัสทางอ้อมและการป้องกันอัคคีภัย ใช้ในแผงกระจายหลักเพื่อป้องกันสายเคเบิลจากข้อบกพร่องของฉนวน

แอปพลิเคชันหลักและกรณีการใช้งาน

ความปลอดภัยของที่อยู่อาศัย: การติดตั้งภาคบังคับในห้องน้ำ ห้องครัว และปลั๊กไฟกลางแจ้งเพื่อป้องกันไฟฟ้าช็อตร้ายแรงจากเครื่องใช้ไฟฟ้า เช่น เครื่องเป่าผมหรือเครื่องมือไฟฟ้า

เครื่องจักรอุตสาหกรรม: ปกป้องผู้ปฏิบัติงานจากไฟฟ้าช็อตเมื่อใช้งานอุปกรณ์ที่หุ้มด้วยโลหะหรือเครื่องมือแบบพกพา

สิ่งอำนวยความสะดวกด้านการดูแลสุขภาพ: รับประกันความปลอดภัยของผู้ป่วยในโรงพยาบาลที่แม้แต่กระแสไฟฟ้ารั่วเพียงเล็กน้อยก็อาจถึงแก่ชีวิตได้ (โดยใช้ Type B หรือระบบ IT ทางการแพทย์เฉพาะทาง)

พลังงานทดแทน: ปกป้องด้าน DC และ AC ของระบบพลังงานแสงอาทิตย์ PV และสถานีชาร์จ EV จากความผิดปกติของกราวด์

การผลิตที่แม่นยำ: จากวัตถุดิบไปจนถึงผลิตภัณฑ์สำเร็จรูป

กระบวนการผลิตของเราเป็นการผสมผสานระหว่างแม่เหล็กที่มีความแม่นยำและวิศวกรรมเครื่องกล

1. วัตถุดิบหลัก:

แกนหม้อแปลงแบบ Zero-Sequence: ผลิตจาก Permalloy (โลหะผสมนิกเกิล-เหล็ก) หรือแถบนาโนคริสตัลไลน์ที่มีการซึมผ่านสูง วัสดุนี้มีความสำคัญอย่างยิ่งในการตรวจจับกระแสรั่วไหลขนาดเล็กโดยไม่มีความอิ่มตัว

ทริปรีเลย์/โซลินอยด์: รีเลย์โพลาไรซ์ที่มีความไวสูงซึ่งจะแปลงสัญญาณไฟฟ้าจากหม้อแปลงให้เป็นการเคลื่อนที่ทางกล

ที่อยู่อาศัย: โพลีคาร์บอเนต (PC) ที่หน่วงไฟ หรือไนลอน (PA66) ออกแบบมาให้ไม่นำไฟฟ้าและทนต่อแรงกระแทก

รายชื่อผู้ติดต่อ: ซิลเวอร์-แคดเมียม-ออกไซด์ (AgCdO) หรือ ซิลเวอร์-นิกเกิล (AgNi) เพื่อการสลับที่เชื่อถือได้และความต้านทานต่ำ

2. ขั้นตอนการผลิตและการแปรรูป:

ขดลวดทอรอยด์: แกนหม้อแปลงที่มีความแม่นยำพันด้วยลวดทองแดงละเอียดพิเศษหลายพันรอบ จะต้องดำเนินการด้วยความระมัดระวังอย่างยิ่งเพื่อหลีกเลี่ยงการเลี้ยวสั้น

การห่อหุ้มแกนกลาง: แกนแม่เหล็กถูกห่อหุ้มด้วยอีพอกซีเรซินเพื่อป้องกันการสั่นสะเทือนและความชื้น ทำให้มั่นใจได้ถึงความเสถียรในระยะยาว

การประกอบ: ทอรอยด์วางอยู่รอบๆ ทางเดินของตัวนำ (หรือตัวนำผ่านไป) กลไกการเดินทางเชื่อมโยงกับสลักหน้าสัมผัสหลัก

การสอบเทียบ (การตั้งค่าความไว): นี่คือขั้นตอนที่สำคัญที่สุด เราใช้แหล่งกำเนิดกระแสที่แม่นยำเพื่อฉีดกระแสรั่วไหล (เช่น 30mA) ทริปคอยล์ได้รับการปรับกลไกจนกว่าจะเปิดใช้งานที่เกณฑ์ที่กำหนด

มาตรฐานการควบคุมและการทดสอบคุณภาพที่เข้มงวด

เราปฏิบัติตามมาตรฐาน IEC/EN 62423 และ IEC/EN 61008 แผนการทดสอบของเราได้รับการออกแบบมาเพื่อให้แน่ใจว่าอุปกรณ์จะสะดุดเมื่อจำเป็นเท่านั้น และเมื่อจำเป็นเท่านั้น

รายการทดสอบมาตรฐานและเกณฑ์การตรวจสอบโรงงาน:

ความสามารถในการผลิตของเรา: สายการผลิต อุปกรณ์ และทีมงาน

โรงงานของเรามีการติดตั้งเพื่อรองรับลักษณะที่ละเอียดอ่อนของส่วนประกอบการตรวจจับแม่เหล็ก

สายการผลิต: เราใช้เครื่องม้วนแบบทอรอยด์อัตโนมัติ ซึ่งรับประกันจำนวนการเลี้ยวและความตึงที่สม่ำเสมอ ซึ่งมีความสำคัญต่อการตรวจจับกระแสไฟฟ้าที่แม่นยำ

อุปกรณ์ขั้นสูง:

เครื่องสอบเทียบกระแสไฟฟ้ารั่วที่แม่นยำ: เครื่องมือที่มีความแม่นยำสูงสามารถสร้างกระแสรั่วไหลด้วยความละเอียด 0.1mA เพื่อปรับการตั้งค่าทริปแบบละเอียด

ห้องป้องกันแม่เหล็ก: ใช้ในระหว่างการประกอบเพื่อป้องกันไม่ให้สนามแม่เหล็กภายนอกรบกวนกระบวนการสอบเทียบที่มีความละเอียดอ่อน

ม้านั่งทดสอบอัตโนมัติ: 100% ของหน่วยผ่านการทดสอบการทำงานก่อนบรรจุภัณฑ์

ทีมผู้เชี่ยวชาญ:

วิศวกรแม่เหล็ก: ผู้เชี่ยวชาญในการออกแบบเรขาคณิตของหม้อแปลงลำดับศูนย์เพื่อเพิ่มความไวสูงสุด

ช่างเทคนิคการสอบเทียบ: พนักงานที่ได้รับการฝึกอบรมมาเป็นอย่างดีซึ่งจะตรวจสอบเกณฑ์การเดินทางของโมเดลที่มีความละเอียดอ่อนด้วยตนเอง

การประกันคุณภาพ: ทุ่มเทให้กับการวิเคราะห์โหมดความล้มเหลวและรับรองความน่าเชื่อถือของกลไกการเดินทาง

เลือกเซอร์กิตเบรกเกอร์กระแสตกค้างของเรา เราไม่เพียงแค่ผลิตสวิตช์เท่านั้น เราออกแบบความอุ่นใจที่มาจากการรู้ว่าวงจรของคุณคอยดูแลคุณอยู่
