ผู้ผลิตเซอร์กิตเบรกเกอร์ป้องกันมอเตอร์ที่ทนทาน

ซีดีดาเป็นผู้ผลิตเซอร์กิตเบรกเกอร์ป้องกันมอเตอร์ระดับมืออาชีพ โดยมีโรงงานผลิตขนาด 52,400 ตร.ม. และสายการผลิตที่ครอบคลุม ด้วยประสบการณ์ 20 ปีในการผลิตและจำหน่ายผลิตภัณฑ์เหล่านี้ เรานำเสนอโซลูชั่นขั้นสูงและทนทานที่สามารถปรับแต่งให้ตรงตามข้อกำหนดการปฏิบัติงานเฉพาะได้

เบรกเกอร์ป้องกันมอเตอร์คืออะไร?

A เซอร์กิตเบรกเกอร์ป้องกันมอเตอร์ (MPCB)หรือที่เรียกว่ากเบรกเกอร์มอเตอร์ หรือสตาร์ทมอเตอร์ด้วยตนเอง,เป็นผู้เชี่ยวชาญอุปกรณ์ป้องกันระบบเครื่องกลไฟฟ้าออกแบบมาโดยเฉพาะสำหรับการปกป้องมอเตอร์ไฟฟ้าจากข้อผิดพลาดในการทำงาน ต่างจาก MCCB ทั่วไปตรงที่ MPCB ผสานรวมเข้าด้วยกันการป้องกันการโอเวอร์โหลด การป้องกันการลัดวงจร และการสลับแบบแมนนวล ในยูนิตขนาดกะทัดรัดเพียงตัวเดียว ปรับให้เหมาะกับความต้องการเฉพาะของสภาวะการสตาร์ทและการทำงานของมอเตอร์

ดำเนินงานภายใต้IEC 60947-4-1 (คอนแทคเตอร์และมอเตอร์สตาร์ท) และIEC 60947-2 (เซอร์กิตเบรกเกอร์) MPCB จัดการพิกัดกระแสจาก0.63A ถึง 100A (ขยายเป็น150A ในช่วงเฉพาะ) พร้อมการตั้งค่าความร้อนที่ปรับได้เพื่อให้ตรงกับกระแสโหลดเต็มของมอเตอร์เฉพาะ ออกแบบมาให้ทนทานต่อมอเตอร์กระแสไหลเข้า (โดยทั่วไปแล้วกระแสไฟเต็มโหลด 6-8× ระหว่างสตาร์ท) โดยไม่มีสะดุดสะดุด ขณะเดียวกันก็ให้การป้องกันที่แม่นยำต่อการโอเวอร์โหลดอย่างต่อเนื่องและความล้มเหลวของเฟส

ข้อได้เปรียบที่กำหนดของ MPCB อยู่ที่ตัวพวกเขาลักษณะการเดินทางที่ปรับให้เหมาะสมกับมอเตอร์—องค์ประกอบความร้อนได้รับการปรับเทียบสำหรับเส้นโค้งการทำความร้อนของมอเตอร์และทริปแม่เหล็กที่ตั้งไว้เหนือกระแสเริ่มต้น แต่ต่ำกว่าระดับความผิดปกติที่สร้างความเสียหาย ซึ่งช่วยลดความจำเป็นในการแยกคอนแทคเตอร์และโอเวอร์โหลดรีเลย์ในการใช้งานจำนวนมาก ซึ่งช่วยลดพื้นที่แผงและความซับซ้อนในการติดตั้ง

หมวดหมู่และการกำหนดค่าผลิตภัณฑ์ MPCB

การจำแนกประเภท	พิมพ์	ช่วงปัจจุบัน	ลักษณะสำคัญ
ขนาดเฟรม	ขนาดกะทัดรัด (ซีรี่ส์ NS2-25)	0.63A – 25A	การติดตั้งบนราง DIN, Icu 100kA ที่ 400V, ขั้วต่อสกรู/สปริง
	มาตรฐาน (ซีรี่ส์ NS2-32)	0.1A – 32A	ช่วงขยาย, ทริปแม่เหล็กความร้อน, การป้องกันเฟสล้มเหลว
	กำลัง (ซีรีส์ NS2-80/100)	10เอ – 100เอ	ความจุความร้อนที่สูงขึ้น, 15-50kA Icu, แผงยึด
เทคโนโลยีการเดินทาง	ความร้อนแม่เหล็ก	0.63A – 100A	โอเวอร์โหลด Bimetallic + โซลินอยด์ลัดวงจร ปรับ Ir ได้
เทคโนโลยีการเดินทาง	อิเล็กทรอนิกส์	25A – 150A	ความไม่สมดุลของเฟสที่ใช้ไมโครโปรเซสเซอร์, ความผิดปกติของกราวด์, การสื่อสาร

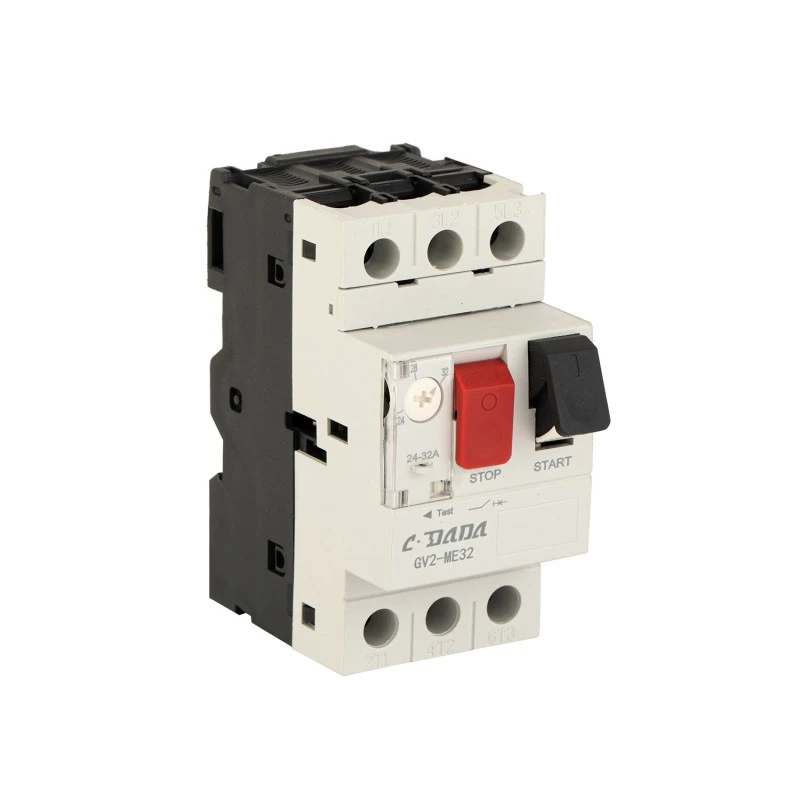

ประเภทการควบคุม	ปุ่มกด	0.63A – 32A	ปุ่มปิดสีแดง, การควบคุมมอเตอร์โดยตรง, การทำงานเฉพาะที่
	ที่จับแบบหมุน	10เอ – 100เอ	ล็อคได้ในตำแหน่ง OFF มีกุญแจล็อค (3 ล็อค)
	รีโมทคอนโทรลพร้อมแล้ว	25A – 100A	ความเข้ากันได้ของ Shunt trip/undervolt release
หมวดหมู่การใช้งาน	เอซี-3	การให้คะแนนทั้งหมด	มอเตอร์กรงกระรอกสตาร์ท/หยุดระหว่างการทำงาน
หมวดหมู่การใช้งาน	เอซี-4	0.63A – 32A	การสตาร์ทมอเตอร์กรงกระรอก การเสียบ การต่อนิ้ว (10×In)
การกำหนดค่าเสา	3 เสา	0.63A – 100A	การป้องกันมอเตอร์สามเฟสมาตรฐาน
การกำหนดค่าเสา	4 เสา	0.63A – 32A	การสลับมอเตอร์สามเฟส + เป็นกลางหรือสองความเร็ว

ตัวอย่างช่วงการตั้งค่าปัจจุบัน:

NS2-25E:0.63-1A, ทริปทันที 13A (13×In)

NS2-25F:1-1.6A ทริปทันที 22.5A (14×In)

NS2-25G:1.6-2.5A ทริปทันที 33.5A (13.4×In)

NS2-25H:2.5-4A ทริปทันที 51A (12.75×In)

NS2-25J:6-10A ทริปทันที 138A (13.8×In)

NS2-25L:13-18A ทริปทันที 223A (12.4×In)

NS2-80B:40-63A ทริปทันที 756A (12×In)

ฟังก์ชั่นหลักและความสามารถในการป้องกัน

ฟังก์ชั่นการป้องกันมอเตอร์แบบรวม

การทำงาน	หลักการตรวจจับ	พารามิเตอร์ทางเทคนิค
การป้องกันการโอเวอร์โหลด (ความร้อน)	การขยายตัวทางความร้อนของแถบ Bimetallic	ปรับได้ 0.63-100A, คลาสสะดุด 10A (2-10 วินาที ที่ 6×In), การชดเชยสภาพแวดล้อม -20°C ถึง +60°C
ป้องกันการลัดวงจร (แม่เหล็ก)	ลูกสูบโซลินอยด์แม่เหล็กไฟฟ้า	แก้ไข 12-14×In (ปรับให้เหมาะสมกับมอเตอร์), การทำงาน <20ms, ความสามารถในการทำลาย 100kA
การป้องกันความล้มเหลวของเฟส	การให้ความร้อนแบบดิฟเฟอเรนเชียลของโลหะคู่	เดินทางภายใน 10 วินาทีที่ 0.9×In โดยเปิดเฟสเดียว ป้องกันความเสียหายแบบเฟสเดียว
การป้องกันความไม่สมดุลของเฟส	ความแตกต่างทางความร้อนระหว่างเฟส	การเดินทางเมื่อกระแสไม่สมดุล >30% เป็นเวลา >2 นาที
การป้องกันโรเตอร์ที่ถูกล็อค	กระแสไฟฟ้าสูงอย่างต่อเนื่อง (>6×In สำหรับ >2s)	บูรณาการกับเส้นโค้งความร้อน ป้องกันความเสียหายของโรเตอร์/สเตเตอร์
การสลับด้วยตนเอง	สวิตช์/ปุ่มกดแบบกลไก	การทำงานทางไฟฟ้า 100,000 ครั้ง, การควบคุมมอเตอร์เปิด-ปิด, ฟังก์ชั่นแยก

ลักษณะการเดินทางและการประสานงาน

MPCB มีกราฟความร้อนเวลาผกผันซึ่งเข้าคู่กับคุณลักษณะการทำความร้อนของมอเตอร์โดยเฉพาะ:

เวลาทริปความร้อน (คลาสทั่วไป 10A):

1.05×ไอร์: ไม่มีการเดินทาง (2ชม.)

1.2×ไออาร์: เดินทาง 10-20 นาที

1.5×ไออาร์: เดินทาง 2-4 นาที

6×ไอร์: ทริป 2-10 วินาที (สตาร์ทกระแสทน)

12-14×ไออาร์: ทริปแม่เหล็กทันที (<20ms)

การตั้งค่าการเดินทางด้วยแม่เหล็ก:

ตั้งค่าให้สูงกว่ากระแสล็อคโรเตอร์ของมอเตอร์ 20-30%

ป้องกันการเดินทางที่น่ารำคาญระหว่างการเริ่มต้น (6-8×FLC เป็นเวลา 1-3 วินาที)

ช่วยให้มั่นใจได้ถึงการกวาดล้างข้อผิดพลาดของการลัดวงจรอย่างรวดเร็ว

สภาพแวดล้อมของแอปพลิเคชันและกรณีการใช้งาน

ภาคอุตสาหกรรม	การประยุกต์ใช้เฉพาะ	ข้อมูลจำเพาะทั่วไป
ระบบอัตโนมัติทางอุตสาหกรรม	ระบบสายพานลำเลียง ปั๊ม คอมเพรสเซอร์ พัดลม	4A-25A, AC-3, 100kA Icu, ปุ่มควบคุม, ราง DIN
ระบบปรับอากาศ	ชิลเลอร์ หน่วยจัดการอากาศ หอทำความเย็น	10A-32A, การชดเชยโดยรอบ, ความถี่เริ่มต้นสูง
น้ำและน้ำเสีย	ปั๊มจุ่ม สถานีเพิ่มแรงดัน การชลประทาน	6A-40A, การป้องกันการทำงานแบบแห้ง (รวมสวิตช์ความดัน), โครงสร้าง IP65
เครื่องมือกล	เครื่องกลึง เครื่องกัด เครื่องบด	1.6A-10A ทนต่อการไหลเข้าสูง สตาร์ทบ่อย (AC-4)
การจัดการวัสดุ	เครน รอก สายพานลำเลียง ลิฟต์	10A-63A, ด้ามจับแบบหมุน, ปิดแบบล็อคได้, การเชื่อมต่อแบบกลไก
อาหารและเครื่องดื่ม	เครื่องผสม เครื่องบด เครื่องบรรจุภัณฑ์	2.5A-16A อุปกรณ์เสริมสแตนเลส หน้าที่ล้าง
พลังงานทดแทน	มอเตอร์ติดตามพลังงานแสงอาทิตย์, ตัวช่วยกังหันลม	1A-10A, ช่วงอุณหภูมิขยาย (-25°C ถึง +70°C)
น้ำมันและก๊าซ	อุปกรณ์เสริมแท่นขุดเจาะ แม่แรงปั๊ม	25A-100A เขตร้อน (T2) ทนต่อการกัดกร่อน ทนต่อแรงกระแทกสูง

กระบวนการผลิตและขั้นตอนการผลิต

ลำดับการผลิตที่แม่นยำ

วัตถุดิบ IQC → การผลิตองค์ประกอบ Bimetallic → ขดลวดแม่เหล็กไฟฟ้า → การผลิตระบบสัมผัส → การประกอบ Arc Chute → การรวมกลไก → การสอบเทียบและการทดสอบ → การประกอบขั้นสุดท้าย → การตรวจสอบคุณภาพ → บรรจุภัณฑ์

ขั้นตอนการผลิตที่สำคัญ

เวที	รายละเอียดกระบวนการ	จุดควบคุมคุณภาพ
การผลิตองค์ประกอบ Bimetallic	การรีดคอมโพสิตเหล็กอินโคเนล/พาสซีฟ การอบชุบด้วยความร้อนสำหรับลักษณะการโก่งตัว การปั๊มขึ้นรูป การทำเครื่องหมายการสอบเทียบ	อัตราการโก่งตัว 0.15-0.25 มม./°C อุณหภูมิทริป ±3% ความทนทาน การทดสอบความเสถียร 1000 ชม. ที่ 200°C
การผลิตขดลวดแม่เหล็กไฟฟ้า	การม้วนลวดทองแดง (0.3-0.8 มม.), การเคลือบเงาสูญญากาศ, การประกอบแกนแม่เหล็ก	ความต้านทาน DC ±5%, ความเป็นฉนวน 2kV/1 นาที, การทดสอบแรงดันไฟฟ้าแบบปิคอัพ/ดรอปเอาท์
การสอบเทียบทริปความร้อน	สถานีสอบเทียบอัตโนมัติพร้อมการฉีดกระแสที่แม่นยำ ห้องอุณหภูมิ (-20°C ถึง +60°C)	เวลาการเดินทางที่ 1.05×Ir, 1.25×Ir, 6×Ir ที่บันทึกไว้, ±10% ความคลาดเคลื่อน, การมาร์กถาวร
การตั้งค่าการเดินทางแม่เหล็ก	การปรับช่องว่างอากาศของโซลินอยด์, การสอบเทียบสปริงโหลดล่วงหน้า, ปิดผนึกหลังจากการตั้งค่า	การเดินทางทันทีที่ 12-14×Ir ±10%, การทำงาน <20ms, การปิดผนึกป้องกันการงัดแงะ
ติดต่อประกอบระบบ	หน้าสัมผัสโลหะผสมเงิน (AgNi หรือ AgCdO) ประสานกับตัวพาทองแดง โดยจะลบรูปทรงการกระทำ	ความต้านทานหน้าสัมผัส <1mΩ, ความแข็ง HV 100-150, ความแข็งแรงในการบัดกรี >50MPa
บูรณาการรางโค้ง	แผ่นแยกเซรามิก (6-12 แผ่น), การจัดแนวอาร์ครันเนอร์, ชุดประกอบห้องกำจัดไอออน	ความเป็นฉนวน >2.5kV, การดับส่วนโค้ง <10ms ที่ 400V, ขนาด ±0.1 มม.
การประกอบกลไกขั้นสุดท้าย	กลไกสลับ/ปุ่มกด, ระบบป้องกันการสะดุด, สปริงแรงดันสัมผัส, ข้อต่อด้ามจับ	ความทนทานทางกลไก 100,000 ครั้ง แรงดันสัมผัส 5-10N เวลาตีกลับ <3ms
การทดสอบที่ครอบคลุม	การทดสอบการฉีดปฐมภูมิ (0.5-1000A) การตรวจสอบเส้นโค้งเวลาปัจจุบัน การจำลองความล้มเหลวของเฟส	การทดสอบอัตโนมัติ 100% การบันทึกข้อมูล การติดตามโค้ด QR

ข้อมูลจำเพาะของวัตถุดิบหลักและส่วนประกอบ

ส่วนประกอบ	ข้อกำหนดวัสดุ	มาตรฐานซัพพลายเออร์	คุณสมบัติที่สำคัญ
แถบ Bimetallic	Inconel 718/เหล็กกล้าคอมโพสิต (ASTM TM2) หรือทองเหลือง/เหล็กกล้า	ASTM B388, IEC 60404	อัตราการโก่งตัว 0.2 มม./°C ความเสถียร ±3% ตลอด 20 ปี ความต้านทานการคืบ
ขดลวดแม่เหล็กไฟฟ้า	ลวดทองแดงเคลือบคลาส F (155°C) หรือคลาส H (180°C)	IEC 60317, NEMA เมกะวัตต์ 35	แรงดันพังทลาย >2kV, ความสามารถในการบัดกรี 390°C/2 วินาที, ความยืดหยุ่น
แกนแม่เหล็ก	การเคลือบเหล็กซิลิคอน (0.35-0.5 มม.) หรือเหล็กแข็ง	IEC 60404-8, JIS C 2552	ความสามารถในการซึมผ่านสูง การคงสภาพต่ำ ลักษณะปิ๊กอัพที่สม่ำเสมอ
ผู้ติดต่อหลัก	ทองแดงด้วยไฟฟ้า (Cu-ETP) + ทิป AgNi 90/10 หรือ AgCdO	มาตรฐาน ASTM B152, IEC 60368	ค่าการนำไฟฟ้า ≥100% IACS ความต้านทานการกัดกร่อนของส่วนโค้ง ป้องกันการเชื่อม
ติดต่อสปริง	ทองแดงเบริลเลียม (CuBe2) หรือสแตนเลส 301	มาตรฐาน ASTM B196	อายุความเหนื่อยล้า > 100,000 รอบ ความดันสม่ำเสมอ 5-10N
แผ่นรางโค้ง	สเตอไทต์เซรามิกหรืออลูมินา (Al₂O₃ 95%)	ไออีซี 60672	ทนความร้อน >1000°C ความเป็นฉนวน >15kV/มม
อาร์ค รันเนอร์ส	ทองแดง-ทังสเตน (CuW) หรือเหล็กกล้าชุบทองแดง	มาตรฐาน ASTM B702	ความต้านทานการกัดกร่อนของส่วนโค้ง, การโก่งตัวของส่วนโค้งแม่เหล็ก
กรณีแม่พิมพ์	พลาสติกเทอร์โมเซตติง BMC (DMC-2) หรือ PA66 GF30	IEC 60664-1, UL 94 V-0	ดัชนีการติดตาม >600V, ทนความร้อน 180°C, แรงกระแทก >7 kJ/m²
กลไกการทำงาน	เหล็กชุบสังกะสีหรือสแตนเลส 304	ISO 898-1, ASTM A240	ความต้านทานแรงดึง > 400MPa ทนต่อการกัดกร่อน ทนต่อการสึกหรอ
เทอร์มินัล	ทองเหลือง C36000 หรือทองแดง C11000 พร้อมชุบดีบุก (5-8μm)	มาตรฐาน ASTM B16/B187	ความหนาแน่นกระแส 1.0-1.5 A/มม.² แรงบิดทน 1.5-3.0Nm

การปฏิบัติตามมาตรฐานและโปรโตคอลการทดสอบ

กรอบมาตรฐานสากล

มาตรฐาน	ขอบเขต	การให้คะแนนที่ใช้บังคับ
IEC 60947-2	สวิตช์เกียร์แรงดันต่ำ - เซอร์กิตเบรกเกอร์	การป้องกันการลัดวงจร, ความสามารถในการทำลาย, การแยก
IEC 60947-4-1	คอนแทคเตอร์และสตาร์ทมอเตอร์ - คอนแทคเตอร์ระบบเครื่องกลไฟฟ้าและสตาร์ทมอเตอร์	การสตาร์ทมอเตอร์, การป้องกันการโอเวอร์โหลด, การประสานงานกับคอนแทคเตอร์
EN 60947-2 / EN 60947-4-1	เวอร์ชันที่กลมกลืนกันของยุโรป	เครื่องหมาย CE, การปฏิบัติตามตลาดสหภาพยุโรป
GB/ที 14048.2 / GB/ที 14048.4	มาตรฐานแห่งชาติของจีน	การรับรอง CCC ตลาดจีน

การทดสอบประเภทบังคับ (IEC 60947-4-1 และ IEC 60947-2)

หมวดทดสอบ	การทดสอบเฉพาะ	เกณฑ์การยอมรับ
อุณหภูมิที่เพิ่มขึ้น	กระแสต่อเนื่องที่พิกัด Ir	ขั้วต่อ ≤80K (สีเงิน), ≤65K (เปลือย), โลหะคู่ ≤85K
คุณสมบัติไดอิเล็กทริก	ทนต่อความถี่กำลัง (2kV-2.5kV/1 นาที), แรงกระตุ้น (6kV-8kV)	ไม่มีการพังทลาย ไม่มีวาบไฟตามผิว
การป้องกันการโอเวอร์โหลด	1.05×ไอร์ (ไม่มีทริป 2 ชม.), 1.25×Ir (ทริป ≤2 ชม.), 1.5×Ir (ทริป <4 นาที)	เวลาทริปปกติต่อคลาสทริป
การลัดวงจร	Icu (สูงสุด), Ics (บริการ) ที่แรงดันไฟฟ้าที่กำหนด	100kA @ 400V (ขนาดกะทัดรัด), 15-50kA @ 400V (ช่วงกำลัง)
การประสานงาน	ประเภท 1 หรือประเภท 2 พร้อม SCPD	ประเภทที่ 2: ไม่มีความเสียหาย ดำเนินการใหม่ได้ทันที
ความไวต่อความล้มเหลวของเฟส	การทำงานแบบเฟสเดียวที่ 0.9×Ir	การเดินทางภายใน 10 วินาที ป้องกันมอเตอร์เฟสเดียว
ความอดทนทางกล	การดำเนินงานที่ไม่มีโหลด 100,000 ครั้ง	พารามิเตอร์ดริฟท์ <5% ไม่มีความล้มเหลวทางกลไก
ความทนทานทางไฟฟ้า	การดำเนินงาน 100,000 AC-3 (0.63-32A)	การสึกหรอของหน้าสัมผัส <50% คงลักษณะการทริปไว้
ด้านสิ่งแวดล้อม	ความร้อนชื้น (IEC 60068-2-30) ความร้อนเย็นและแห้ง	ใช้งานได้หลังการปรับสภาพ ไม่มีการกัดกร่อน
อีเอ็มซี	ภูมิคุ้มกันต่อการรบกวนจากการแผ่รังสี/การนำไฟฟ้า (ประเภทอิเล็กทรอนิกส์)	ไม่มีสะดุดสะดุด EN 60947-4-1 ภาคผนวก L

มาตรฐานการควบคุมและตรวจสอบคุณภาพโรงงาน

การควบคุมคุณภาพวัสดุขาเข้า (IQC)

วัสดุ	รายการตรวจสอบ	แผนการสุ่มตัวอย่าง	อุปกรณ์
แถบ Bimetallic	อัตราการโก่งตัว ความต้านทาน ความเสถียร ความคลาดเคลื่อนของมิติ	ต่อชุดการทดสอบตัวอย่าง	เตาอบความร้อน, เกจวัดการโก่งตัว, สะพานต้านทาน
ลวดเคลือบ	เส้นผ่านศูนย์กลาง ความหนาของฉนวน แรงดันพังทลาย ความยืดหยุ่น	เอคิวแอล 0.65	ไมโครมิเตอร์, เครื่องทดสอบไดอิเล็กทริก, เครื่องทดสอบการยืดตัว
เคล็ดลับการติดต่อเงิน	ความบริสุทธิ์ ความหนาแน่น ความแข็ง ความเข้ากันได้ของโลหะผสมประสาน	ต่อชุด	สเปกโตรมิเตอร์ เครื่องทดสอบความแข็ง กล้องจุลทรรศน์โลหะ
สารประกอบพลาสติก	ปริมาณแก้ว ความหนืด ลักษณะการแข็งตัว ความสามารถในการติดไฟ	ต่อชุด	ตัวระบุอัตราการหลอมเหลว, เครื่องทดสอบ DSC, UL 94
ส่วนประกอบเหล็ก	ความแข็ง ความต้านทานแรงดึง ความทนทานต่อมิติ	เอคิวแอล 1.0	เครื่องทดสอบความแข็งร็อกเวลล์, เครื่องดึง, CMM

การควบคุมคุณภาพระหว่างกระบวนการ (IPQC)

สถานี	พารามิเตอร์การควบคุม	ความถี่	วิธี
การสอบเทียบโลหะคู่	อุณหภูมิทริป การโก่งตัวที่อุณหภูมิอ้างอิง การทำเครื่องหมาย	ทุกยูนิต	สถานีสอบเทียบอัตโนมัติพร้อมระบบฉีดกระแสไฟ
ขดลวดขด	การนับจำนวนครั้ง ความตึง ความต้านทาน ฉนวน	ทุกยูนิต	เครื่องม้วนอัตโนมัติพร้อมฟีดแบ็ก โอห์มมิเตอร์
การตั้งค่าการเดินทางแม่เหล็ก	ช่องอากาศ, สปริงพรีโหลด, กระแสทริปทันที	ทุกยูนิต	เครื่องทดสอบการฉีดหลัก (50-1000A) การวัดเวลา
ติดต่อประกอบ	ช่องว่างสัมผัส แรงกด การจัดตำแหน่ง ความต้านทาน	ทุกๆ 100 หน่วย	เกจวัดแรง, ไมโครโอห์มมิเตอร์, ตัวเปรียบเทียบแสง
บูรณาการกลไก	แรงสลับ, ฟังก์ชั่นไม่สะดุด, การดำเนินการจัดการ	ทุกยูนิต	เครื่องมือทดสอบการทำงานอัตโนมัติ เส้นโค้งแรง-การเคลื่อนที่

การควบคุมคุณภาพขั้นสุดท้าย (FQC) และการควบคุมคุณภาพขาออก (OQC)

รายการทดสอบ	มาตรฐาน	ขนาดตัวอย่าง
การตรวจสอบการเดินทางด้วยความร้อน	1.05×ไอร์ (ไม่มีทริป), 1.25×Ir (ทริป), การบันทึกเวลา	100%
การตรวจสอบการเดินทางด้วยแม่เหล็ก	12-14×การเดินทางทันทีของ Ir <20ms	100%
การทดสอบความล้มเหลวของเฟส	การทำงานแบบเฟสเดียว การเดินทางภายใน 10 วินาที	100%
อิเล็กทริกทนต่อแรงดันไฟฟ้า	2kV AC/1 นาที	100%
ความต้านทานของฉนวน	>100MΩ @ 500V กระแสตรง	100%
ความต้านทานต่อการสัมผัส	<1mΩ ต่อขั้ว	100%
การทำงานของเครื่องกล	10 รอบเปิด-ปิด การทำงานราบรื่น	100%
การตรวจสอบด้วยสายตาและมิติ	ข้อบกพร่องเป็นศูนย์ในมิติที่สำคัญ	100%
ทำเครื่องหมายความคงทน	การเช็ดตัวทำละลาย การทดสอบการขัดถู	เอคิวแอล 1.0
ความสมบูรณ์ของบรรจุภัณฑ์	การทดสอบการตกกระแทก แรงสั่นสะเทือน (ISTA 3A)	ต่อล็อต

โครงสร้างพื้นฐานการผลิตและความสามารถในการผลิต

อุปกรณ์การผลิตขั้นสูง

หมวดอุปกรณ์	ข้อมูลจำเพาะของเครื่อง	การทำงาน	ความจุ
สายการผลิตไบเมทัล	โรงรีดที่มีความแม่นยำ, เตาบำบัดความร้อน, เครื่องปั๊มขึ้นรูป	การผลิตแถบ Bimetallic และการสอบเทียบ	50,000 แถบ/วัน
การสอบเทียบอัตโนมัติ	ระบบสอบเทียบแบบหมุน 6 สถานีพร้อมห้องอุณหภูมิ	การสอบเทียบทริประบายความร้อน (-20°C ถึง +60°C)	2,000 หน่วย/วัน
การทดสอบการฉีดเบื้องต้น	ชุดจ่ายกระแสหลัก 1,000A	การตรวจสอบเส้นโค้งเวลาปัจจุบัน	500 หน่วย/ชั่วโมง
คอยล์คดเคี้ยว	เครื่องม้วน CNC พร้อมระบบควบคุมความตึง	การผลิตขดลวดแม่เหล็กไฟฟ้า	10,000 คอยล์/วัน
ติดต่อประสาน	เตาประสานบรรยากาศควบคุม (H₂/N₂)	ปลายเงินประสานกับตัวพาทองแดง	5,000 รายชื่อ/ชั่วโมง
การประกอบ	เซลล์ประกอบแรงงาน	การประกอบกลไก การสอบเทียบ การทดสอบ	3,000 หน่วย/วัน ต่อบรรทัด
การทดสอบความทนทาน	ม้านั่งทดสอบอายุการใช้งานเครื่องกล/ไฟฟ้า (100,000 รอบ)	การตรวจสอบอายุการใช้งาน การตรวจสอบการสึกหรอ	200 หน่วยพร้อมกัน
การทดสอบด้านสิ่งแวดล้อม	ตู้ควบคุมอุณหภูมิ/ความชื้น โต๊ะสั่นสะเทือน	การตรวจสอบการปฏิบัติตามข้อกำหนด IEC 60068-2	100 หน่วย/วัน

กำลังการผลิตและเวลานำ

หมวดหมู่สินค้า	ความจุรายเดือน	เวลานำมาตรฐาน	ความสามารถในการสั่งซื้อด่วน
MPCB ขนาดกะทัดรัด (0.63A-25A)	100,000 หน่วย	4-5 สัปดาห์	3 วัน (ส่วนประกอบในสต๊อก)
มาตรฐาน MPCB (0.1A-32A)	80,000 ยูนิต	4-5 สัปดาห์	5 วัน
พาวเวอร์ MPCB (10A-63A)	60,000 หน่วย	4-5 สัปดาห์	7 วัน
MPCB สำหรับงานหนัก (40A-100A)	20,000 ยูนิต	4-5 สัปดาห์	10 วัน
MPCB อิเล็กทรอนิกส์ (25A-150A)	20,000 ยูนิต	4-5 สัปดาห์	7 วัน

โครงสร้างทีมวิศวกรรมและเทคนิค

แผนก	บุคลากร	ความเชี่ยวชาญ	ความรับผิดชอบ
วิศวกรรมการวิจัยและพัฒนา	วิศวกร 5 คน	อัลกอริธึมการป้องกันมอเตอร์ วัสดุโลหะคู่ การออกแบบแม่เหล็กไฟฟ้า การดับอาร์ค	การพัฒนาผลิตภัณฑ์ใหม่ การสร้างแบบจำลองเชิงความร้อน พอร์ตโฟลิโอสิทธิบัตร (สิทธิบัตรมากกว่า 40 ฉบับ)
วิศวกรรมกระบวนการ	วิศวกร 18 คน	การสอบเทียบที่แม่นยำ การประกอบอัตโนมัติ การผลิตแบบลีน อุตสาหกรรม 4.0	การเพิ่มประสิทธิภาพการผลิต เอกสาร SOP การปรับปรุงผลผลิต (>99.5%)
การทดสอบและการตรวจสอบ	วิศวกร 15 คน	การทดสอบกระแสสูง การจำลองมอเตอร์ การทดสอบสภาพแวดล้อม EMC	การประสานงานการทดสอบประเภท (IEC 60947-4-1) การวิเคราะห์ความล้มเหลว การรับรอง
วิศวกรรมประยุกต์	วิศวกร 10 คน	การคำนวณการสตาร์ทมอเตอร์ การศึกษาการประสานงาน การทดสอบการใช้งานภาคสนาม	การสนับสนุนทางเทคนิคแก่ลูกค้า การออกแบบโครงการ การฝึกอบรมการป้องกันมอเตอร์
การประกันคุณภาพ	ช่างเทคนิค 30 คน	ISO 9001, IATF 16949, การควบคุมกระบวนการทางสถิติ (SPC), มาตรวิทยา	การตรวจสอบซัพพลายเออร์ การตรวจสอบกระบวนการ การดำเนินการแก้ไข ห้องปฏิบัติการสอบเทียบ

เอกสารรับรองและการปฏิบัติตามข้อกำหนด

การรับรอง	หน่วยงานที่ออก	ขอบเขต	ความถูกต้อง
ISO 9001:2015	จงดา ฮัวหยวน	ระบบการจัดการคุณภาพ	การเฝ้าระวังประจำปี
การทดสอบประเภท IEC 60947-2	เอสจีเอ	ประสิทธิภาพของเบรกเกอร์	ต่อชุดผลิตภัณฑ์
เครื่องหมาย CE	หน่วยงานรับแจ้ง	การเข้าถึงตลาดสหภาพยุโรป	ขึ้นอยู่กับการออกแบบ
ซีซีซี (จีน)	ซีคิวซี	ใบรับรองภาคบังคับของจีน	ความถูกต้อง 5 ปี

เหตุใดการผลิต MPCB ของเราจึงโดดเด่น

โรงงานผลิตของเรามีความเชี่ยวชาญในเทคโนโลยีการป้องกันมอเตอร์มาเป็นเวลา 20 ปี โดยส่งมอบ MPCB ที่เกินมาตรฐานสากลผ่าน:

บูรณาการในแนวตั้ง: การผลิตชิ้นส่วนโลหะคู่ภายในองค์กร การสอบเทียบที่แม่นยำ และการผลิตขดลวดแม่เหล็กไฟฟ้า ช่วยให้มั่นใจได้ถึงการควบคุมคุณภาพที่สมบูรณ์และการปรับแต่งที่รวดเร็ว

เทคโนโลยีการสอบเทียบขั้นสูง: ระบบสอบเทียบอัตโนมัติ 6 สถานีพร้อมห้องอุณหภูมิ (-20°C ถึง +60°C) มีความแม่นยำในการทริป ±3% ตลอดช่วงการทำงานทั้งหมด

การทดสอบโครงสร้างพื้นฐาน: ลงทุนกว่า 3 ล้านเหรียญสหรัฐในการทดสอบการฉีดเบื้องต้น (ความจุ 1,000A) การตรวจสอบความทนทาน 100,000 รอบ และการจำลองสภาพแวดล้อมที่ครอบคลุม

ความเชี่ยวชาญเฉพาะด้านมอเตอร์: ความเข้าใจอย่างลึกซึ้งเกี่ยวกับคุณลักษณะการสตาร์ทมอเตอร์ เส้นโค้งความร้อน และข้อกำหนดในการประสานงานกับคอนแทคเตอร์และซอฟต์สตาร์ทเตอร์

ความสามารถในการปรับแต่ง: จากการตั้งค่ากระแสไฟแบบพิเศษไปจนถึงการกำหนดค่าการติดตั้งเฉพาะและการจัดเตรียมหน้าสัมผัสเสริม—ออกแบบตามข้อกำหนดการป้องกันมอเตอร์ของคุณ

CDADA คือ เซอร์กิตเบรกเกอร์ป้องกันมอเตอร์ ผู้ผลิตและซัพพลายเออร์ในประเทศจีน โรงงานของเราให้บริการแก่อุตสาหกรรมที่หลากหลาย เช่น ระบบไฟฟ้า ระบบอัตโนมัติของอาคาร และการผลิตทางอุตสาหกรรม โดยนำเสนอโซลูชัน OEM/ODM ที่ยืดหยุ่น
