โรงงานเซอร์กิตเบรกเกอร์แบบขึ้นรูปที่ทนทาน
ซีดีดาเป็นผู้ผลิตและผู้จำหน่าย Molded Case Circuit Breakers ระดับมืออาชีพ ชุดผลิตภัณฑ์นี้ถือเป็นหนึ่งในข้อเสนอหลักของเรา ซึ่งได้รับการสนับสนุนโดยประสบการณ์ 40 ปีนับตั้งแต่ก่อตั้งเรา ด้วยโมเดลที่หลากหลายซึ่งสอดคล้องกับมาตรฐานมากมาย ผู้ซื้อทั่วโลกจึงสามารถเลือกผลิตภัณฑ์ของเราได้อย่างมั่นใจ
เบรกเกอร์เคสแบบขึ้นรูปคืออะไร?
A โมลด์เคสเซอร์กิตเบรกเกอร์ (MCCB)เป็นอุปกรณ์ป้องกันแรงดันต่ำแบบปิดขนาดกะทัดรัด ออกแบบมาเพื่อปกป้องระบบจำหน่ายไฟฟ้าจากการโอเวอร์โหลด การลัดวงจร และข้อผิดพลาดของกราวด์ ห่อหุ้มไว้ภายในกตัวเรือนพลาสติกเทอร์โมเซตติง, MCCB ทำงานที่แรงดันไฟฟ้าที่กำหนดสูงสุดถึง690V AC (50/60Hz)โดยมีเรตติ้งปัจจุบันตั้งแต่10A ถึง 2000Aซึ่งทำหน้าที่เป็นอุปกรณ์ป้องกันการทำงานทั่วทั้งแอปพลิเคชันทางอุตสาหกรรม เชิงพาณิชย์ และโครงสร้างพื้นฐาน
ลักษณะที่กำหนดของ MCCB อยู่ในนั้นโครงสร้างเคสแบบขึ้นรูป— ตู้พลาสติกเทอร์โมเซตติงความแข็งแรงสูงที่ให้ฉนวน Class II (ฉนวนสองชั้น) ระหว่างส่วนประกอบภายในที่มีไฟฟ้าและอินเทอร์เฟซการทำงานภายนอก การออกแบบนี้รับประกันความปลอดภัยของผู้ปฏิบัติงานในขณะที่ยังคงรักษาขนาดที่กะทัดรัดและความสามารถในการทำลายที่สูงได้100kA ที่ 380/415V.
ไม่เหมือนแอร์เซอร์กิตเบรกเกอร์ (ACB), คุณสมบัติ MCCBการออกแบบคงที่และไม่สามารถบำรุงรักษาได้(ในกรณีส่วนใหญ่) พร้อมกลไกภายในแบบปิดผนึก ให้การป้องกันที่คุ้มค่าสำหรับวงจรการกระจายทุติยภูมิ โดยไม่จำเป็นต้องเข้าถึงการบำรุงรักษาตามปกติ
หมวดหมู่และการกำหนดค่าผลิตภัณฑ์ MCCB
| การจำแนกประเภท | พิมพ์ | ช่วงปัจจุบัน | ลักษณะสำคัญ |
| เทคโนโลยีหน่วยการเดินทาง | ความร้อนแม่เหล็ก | 10A – 800A | โอเวอร์โหลดแบบโลหะคู่ + แม่เหล็กลัดวงจร การตั้งค่าคงที่/ปรับได้ ประหยัด |
| LSIG อิเล็กทรอนิกส์ | 100เอ – 2000เอ | เส้นโค้งที่ปรับได้โดยใช้ไมโครโปรเซสเซอร์ สามารถสื่อสารได้ และการป้องกันที่แม่นยำ | |
| วิธีการติดตั้ง | ที่ตายตัว | 10เอ – 2000เอ | การเชื่อมต่อบัสบาร์โดยตรง การติดตั้งแบบถาวร ต้นทุนต่ำสุด |
| ปลั๊กอิน | 100เอ – 1600เอ | ตัวเครื่องติดตั้งที่ฐาน ถอดออกได้เพื่อการบำรุงรักษา ลดการหยุดทำงาน | |
| ถอนออกได้ | 250A – 2000A | กลไกการดึงออก ความสามารถในการแยกส่วนเต็มรูปแบบ บานประตูหน้าต่างนิรภัย | |
| การกำหนดค่าเสา | 2 เสา | 10A – 800A | ระบบเฟสเดียว การใช้งาน DC |
| 3 เสา | 10เอ – 2000เอ | การใช้งานอุตสาหกรรมมาตรฐานสามเฟส | |
| 4 เสา | 16เอ – 2000เอ | สามเฟสพร้อมการป้องกันที่เป็นกลาง การตั้งค่าที่เป็นกลางที่ปรับได้ (50-100%) | |
| ทำลายความจุ | มาตรฐาน (S1) | 16kA – 50kA | การกระจายทั่วไป เครือข่ายระดับข้อผิดพลาดต่ำ |
| สูง (H1) | 65kA – 85kA | แหล่งจ่ายไฟหลักอุตสาหกรรม ศูนย์ควบคุมมอเตอร์ | |
| สูงพิเศษ (H2/H3) | 100kA – 200kA | การผลิตไฟฟ้า อุตสาหกรรมหนัก โครงสร้างพื้นฐาน | |
| หมวดหมู่หัวกะทิ | หมวด ก | ≤400A | ไม่มีความล่าช้าระยะสั้นโดยเจตนาการเดินทางทันที |
| หมวด B | ≥400A | ทนต่อเวลาอันสั้น (Icw) การประสานงานแบบเลือกกับความล่าช้า |
สถาปัตยกรรมขนาดเฟรม:
กรอบขนาดกะทัดรัด: 10A – 160A (การติดตั้งแผงหน้าปัด รองรับราง DIN)
กรอบกลาง: 160A – 630A (ป้องกันมอเตอร์, แผงจ่ายไฟ)
กรอบใหญ่: 630A – 1600A (ระบบจำหน่ายหลัก ระบบบัสบาร์)
แม็กซี่เฟรม: 1600A – 2000A (โครงสร้างพื้นฐาน, การผลิตไฟฟ้า)
ฟังก์ชั่นหลักและความสามารถในการป้องกัน
ฟังก์ชั่นการป้องกันขั้นพื้นฐาน
| การทำงาน | กลไก | พารามิเตอร์ทางเทคนิค |
| การป้องกันการโอเวอร์โหลด (L) | การขยายตัวทางความร้อนของแถบ Bimetallic | 0.7 – 1.0 × ในการตั้งค่า เส้นโค้งเวลาผกผัน สภาพแวดล้อมอ้างอิง 40°C |
| ลัดวงจรทันที (I) | ลูกสูบโซลินอยด์แม่เหล็กไฟฟ้า | คงที่: 5-10 × In, ปรับได้: 2-15 × In, การทำงาน <20ms |
| ความล่าช้าในการลัดวงจร (S) | วงจรจับเวลาอิเล็กทรอนิกส์ | 0.1 วินาที – 0.5 วินาที ดีเลย์ 2-10 × ในการตั้งค่า การประสานงานแบบเลือก |
| ความผิดกราวด์ (G) | การตรวจจับกระแสผลรวมเวกเตอร์ | 20-100% ของ In, ความล่าช้า 0.1s-1.0s, core-balance หรือวิธีตกค้าง |
| การจำกัดกระแส | ระบบหน้าสัมผัสแรงผลักความเร็วสูง | <10ms เวลาเปิด (≤630A), <15ms (≤1600A), การลดพลังงานที่ปล่อยผ่าน |
| การปล่อยแรงดันตก | คอยล์ตรวจจับแรงดันไฟฟ้า | 35-70% ไม่มีการสะดุด, ความล่าช้าที่ปรับได้ 0.1s-3s |
คุณสมบัติหน่วยการเดินทางแบบอิเล็กทรอนิกส์ขั้นสูง
การเปิดตัวที่ใช้ไมโครโปรเซสเซอร์สมัยใหม่ให้:
การตรวจจับ RMS ที่แท้จริง: การวัดรูปคลื่นที่บิดเบี้ยวอย่างแม่นยำ
การเชื่อมต่อแบบเลือกโซน (ZSI): การประสานบัสไทและอุปกรณ์รับเข้า
โปรโตคอลการสื่อสาร: Modbus, Profibus, Ethernet/IP, การรวม BACnet
การตรวจสอบคุณภาพไฟฟ้า: แรงดัน กระแส เพาเวอร์แฟคเตอร์ ฮาร์โมนิค การวัดพลังงาน
การบำรุงรักษาเชิงคาดการณ์: ตัวบ่งชี้การสึกหรอของการสัมผัส ตัวนับการทำงาน การตรวจสอบอุณหภูมิ
สภาพแวดล้อมของแอปพลิเคชันและกรณีการใช้งาน
| ภาคอุตสาหกรรม | การประยุกต์ใช้เฉพาะ | ข้อมูลจำเพาะทั่วไป |
| อาคารพาณิชย์ | แผงจำหน่ายหลัก แผงแผง ระบบวัดแสงสำหรับผู้เช่า | 125A-800A, แม่เหล็กความร้อน, ปลั๊กอิน, 25-65kA Icu |
| ศูนย์ข้อมูล | การกระจาย UPS, การป้องกัน PDU, การต่อบัสบาร์ | 250A-1600A, LSIG อิเล็กทรอนิกส์, 100kA+ Icu, รองรับการสื่อสาร |
| โรงงานผลิต | ศูนย์ควบคุมมอเตอร์ เครื่องมือกล อุปกรณ์เชื่อม | 63A-630A, กราฟป้องกันมอเตอร์, ขีดจำกัดกระแส, 65kA Icu |
| น้ำมันและก๊าซ | แท่นขุดเจาะ โรงกลั่น แท่นขุดเจาะนอกชายฝั่ง | 400A-1600A, เขตร้อน (T2), ทนต่อการกัดกร่อน, 85kA Icu |
| พลังงานทดแทน | กล่องรวมพลังงานแสงอาทิตย์ สวิตช์กังหันลม ที่เก็บแบตเตอรี่ | 250A-1250A, รองรับ 1000V DC, ช่วงอุณหภูมิขยาย (-25°C ถึง +70°C) |
| โครงสร้างพื้นฐาน | พลังฉุดรถไฟฟ้า ระบบสัมภาระที่สนามบิน การบำบัดน้ำ | 800A-2000A ถอดได้ ความทนทานเชิงกลสูง (10,000+ รอบ) |
| การดูแลสุขภาพ | จำหน่ายหลักโรงพยาบาล อุปกรณ์ภาพทางการแพทย์ ไฟฉุกเฉิน | 400A-1600A, 4 ขั้วพร้อมการป้องกันแบบเป็นกลาง, ความเข้ากันได้ในการถ่ายโอนข้อมูลจากแหล่งคู่ |
กระบวนการผลิตและขั้นตอนการผลิต
ลำดับการผลิตที่แม่นยำ
วัตถุดิบ IQC → การขึ้นรูปพลาสติกแบบเทอร์โมเซตติง → การผลิตระบบสัมผัส → การประกอบ Arc Chute → การรวมกลไก → การติดตั้งหน่วยการเดินทาง → การประกอบหลัก → การสอบเทียบและการทดสอบ → QC ขั้นสุดท้าย → บรรจุภัณฑ์
ขั้นตอนการผลิตที่สำคัญ
| เวที | รายละเอียดกระบวนการ | จุดควบคุมคุณภาพ |
| การขึ้นรูปพลาสติกแบบเทอร์โมเซตติง | การฉีดขึ้นรูป BMC (Bulk Molding Compound) ที่ 150-180°C ความดัน 1,500-3,000 บาร์ ระยะเวลาบ่ม 60-120 วินาที | ความคลาดเคลื่อนของมิติ ±0.1 มม., ผิวสำเร็จ Ra 1.6, ดัชนีการติดตาม >600V, UL 94 V-0 การติดไฟ |
| ติดต่อฝ่ายผลิตระบบ | หน้าสัมผัสทองแดงชุบเงิน (AgNi 90/10 หรือ AgCdO), แขนสัมผัสกลึง CNC, การบัดกรีแข็งในบรรยากาศไนโตรเจน | ความหนาของเงิน 8-12μm (ผ่านการตรวจสอบ XRF) ความต้านทานการสัมผัส <100μΩ ความแข็ง HV 100-150 |
| การก่อสร้างรางโค้ง | แผ่นแยกเหล็ก (เฟอร์โรแมกเนติก), กริดอาร์คเซรามิก, ห้องกำจัดไอออน, รูปทรงของอาร์ครันเนอร์ที่ปรับให้เหมาะสม | การตรวจสอบความหนาแน่นของสนามแม่เหล็ก, ความเป็นฉนวน 2.5kV, ความสม่ำเสมอของมิติ ±0.05 มม |
| การประกอบกลไกการทำงาน | ระบบชาร์จเหล็กสปริง กลไกสร้างเร็ว/หักเร็ว ระบบโอเวอร์ไรด์แบบไม่มีสะดุด สปริงกักเก็บพลังงาน | ความสม่ำเสมอของแรงบิด ±5% ความทนทานทางกลไก 10,000 รอบ แรงสะดุด 5-15N |
| บูรณาการหน่วยการเดินทาง | การสอบเทียบโลหะคู่ความร้อน (อินโคเนล/ทองแดง) การพันขดลวดแม่เหล็ก การประกอบ PCB อิเล็กทรอนิกส์ การตั้งโปรแกรมเฟิร์มแวร์ | การตรวจสอบเส้นโค้งเวลาปัจจุบัน, ความแม่นยำในปัจจุบัน ±10%, ความแม่นยำของเวลาที่ ±20% ที่ 2×In |
| การชุมนุมครั้งสุดท้าย | โครงสร้างแบบโมดูลาร์ การทำเครื่องหมายแรงบิดที่เทอร์มินัล การปิดผนึกฝาครอบการปรับ การบูรณาการกลไกของด้ามจับ | อิเล็กทริกทนต่อ 3kV/1 นาที ความต้านทานของฉนวน >100MΩ การตรวจสอบการจัดตำแหน่งหน้าสัมผัส |
ข้อมูลจำเพาะของวัตถุดิบหลักและส่วนประกอบ
| ส่วนประกอบ | ข้อกำหนดวัสดุ | มาตรฐานซัพพลายเออร์ | คุณสมบัติที่สำคัญ |
| ที่อยู่อาศัยกรณีแม่พิมพ์ | BMC (Bulk Molding Compound) DMC-2 หรือโพลีเอสเตอร์เสริมใยแก้ว SMC | IEC 60664-1, UL 94 V-0 | ดัชนีการติดตาม >600V, ทนความร้อน 180°C, ความเป็นฉนวน >15kV/มม. |
| ผู้ติดต่อหลัก | ทองแดงด้วยไฟฟ้า (Cu-ETP) C11000 + ชุบนิกเกิลเงิน (AgNi 90/10) | มาตรฐาน ASTM B152, IEC 60368 | ความนำไฟฟ้า ≥100% IACS, ความต้านทานการกัดกร่อนของส่วนโค้ง, ความคงตัวของการเกิดออกซิเดชัน |
| ผู้ติดต่อ Arcing | ซิลเวอร์-ทังสเตนคาร์ไบด์ (AgWC 70/30) หรือทองแดง-ทังสเตน (CuW 80/20) | มาตรฐาน ASTM B702 | ความต้านทานการกัดกร่อนของส่วนโค้งสูง แนวโน้มการเชื่อมต่ำ ความต้านทานการสัมผัส <200μΩ |
| ติดต่อสปริง | ทองแดงเบริลเลียม (CuBe2 C17200) หรือสแตนเลส 301 | ASTM B196, ASTM A240 | อายุการใช้งานความล้า >20,000 รอบ แรงกดสัมผัสสม่ำเสมอ 8-12N/mm² |
| แผ่นแยกส่วนโค้ง | เหล็กรีดเย็น SPCC-SD เคลือบเซรามิก | JIS G 3141 | การซึมผ่านของแม่เหล็ก >2000, ทนความร้อน >1000°C, ประสิทธิภาพการชุบอาร์ค |
| สปริงปฏิบัติการ | เหล็กกล้าคาร์บอนอบอุณหภูมิน้ำมัน SWOSC-V หรือสแตนเลส 17-7PH | JIS G 3560 | ความต้านแรงดึง 1800-2000MPa ความต้านทานการคลายตัว <5% ที่ 20 ปี |
| ธาตุไบเมทัลลิก | อินโคเนล/ทองแดงคอมโพสิต (ASTM TM2) หรือเหล็กพาสซีฟ/ทองเหลือง | มาตรฐาน ASTM B388 | อัตราการโก่งตัว 0.15-0.25 มม./°C ความเสถียร ±3% ตลอด 20 ปี |
| ชิ้นส่วนอิเล็กทรอนิกส์ | PCB ระดับอุตสาหกรรม, เซ็นเซอร์ Hall-Effect, โปรเซสเซอร์ ARM Cortex | IEC 60721-3-3, IEC 61000 | อุณหภูมิในการทำงาน -25°C ถึง +70°C, ภูมิคุ้มกัน EMC ระดับ 3 |
| เทอร์มินัล | ทองแดง T2 (C11000) ชุบดีบุกหรือนิกเกิล | มาตรฐาน ASTM B187 | ความหนาแน่นกระแส 1.2-1.5 A/มม.² แรงบิดทนได้ 15-50 นิวตันเมตร |
การปฏิบัติตามมาตรฐานและโปรโตคอลการทดสอบ
กรอบมาตรฐานสากล
| มาตรฐาน | ขอบเขต | การให้คะแนนที่ใช้บังคับ |
| IEC 60947-2 | สวิตช์เกียร์แรงดันต่ำ - เซอร์กิตเบรกเกอร์ | ข้อมูลพื้นฐานระดับโลกสำหรับการออกแบบ ประสิทธิภาพ และการทดสอบ MCCB |
| ห้องน้ำในตัว 60947-2 | เวอร์ชั่นที่กลมกลืนกันของยุโรป | เครื่องหมาย CE, การปฏิบัติตามตลาดสหภาพยุโรป |
| กิกะไบต์/ที 14048.2 | เทียบเท่ามาตรฐานแห่งชาติของจีน | การรับรอง CCC ตลาดจีน |
การทดสอบประเภทบังคับ (IEC 60947-2)
| หมวดทดสอบ | การทดสอบเฉพาะ | เกณฑ์การยอมรับ |
| ประสิทธิภาพของอิเล็กทริก | ทนต่อความถี่พลังงาน (2kV-3kV/1 นาที) | ไม่มีการพังทลาย ไม่มีการวาบไฟตามผิว กระแสไฟรั่ว <2mA |
| แรงดันไฟฟ้าทนแรงกระตุ้น (8kV 1.2/50μs) | ไม่มีการปลดปล่อยที่ก่อกวน | |
| อุณหภูมิที่เพิ่มขึ้น | กระแสต่อเนื่องที่พิกัด In | ขั้วต่อ ≤80K (ชุบเงิน), ≤65K (ทองแดงเปลือย), ตัวเรือน ≤40K |
| การลัดวงจร | ความสามารถในการทำลายขั้นสูงสุด (Icu) - การดำเนินการ 3 ครั้ง | การหยุดชะงักที่ประสบความสำเร็จ ไม่มีความเสียหายถาวร การกู้คืนอิเล็กทริก |
| ความสามารถในการทำลายบริการ (Ics = 50-100% Icu) | การทำงาน 3 ครั้ง สามารถซ่อมบำรุงได้อย่างต่อเนื่อง การสึกหรอจากการสัมผัส <50% | |
| ทนต่อระยะเวลาอันสั้น | Icw เป็นเวลา 0.5 วินาทีหรือ 1 วินาที (หมวด B เท่านั้น) | ไม่มีการเสียรูป การเชื่อมแบบสัมผัส หรือความเสียหายของฉนวน |
| ความอดทนทางกล | การทำงานแบบไม่มีโหลด (โดยทั่วไปคือ 8,000-20,000 รอบ) | การดริฟท์ของพารามิเตอร์ <5% ไม่มีความล้มเหลวทางกลไก ความสม่ำเสมอของแรงบิด |
| ความทนทานทางไฟฟ้า | การดำเนินการโหลดที่พิกัดกระแส (โดยทั่วไปคือ 1,000-6,000 รอบ) | การสึกหรอของหน้าสัมผัส <50% คงลักษณะการทริปไว้ |
| การตรวจสอบหน่วยการเดินทาง | ปล่อยโอเวอร์โหลดที่ 1.05×In (ไม่มีทริป), 1.3×In (ทริป <2 ชม.) | การปฏิบัติตามเวลาสะดุดแบบธรรมดา |
| ปล่อยไฟฟ้าลัดวงจรที่ 5×In, 10×In | การดำเนินการทันที <0.1 วินาที | |
| การจำกัดกระแส | การตรวจสอบพลังงานปล่อยผ่าน (I²t) | ข้อจำกัดกระแสสูงสุด การลดพลังงานเทียบกับอนาคต |
มาตรฐานการควบคุมและตรวจสอบคุณภาพโรงงาน
การควบคุมคุณภาพวัสดุขาเข้า (IQC)
| วัสดุ | รายการตรวจสอบ | แผนการสุ่มตัวอย่าง | อุปกรณ์ |
| สารประกอบพลาสติก BMC | ปริมาณใยแก้ว ความหนืด ลักษณะการแข็งตัว | ต่อชุด การตรวจสอบ COA | รีโอมิเตอร์ เครื่องวิเคราะห์ DSC |
| หน้าสัมผัสทองแดง | ความบริสุทธิ์ของสารเคมี (≥99.9%) การนำไฟฟ้า ความแข็ง | AQL 0.65, ISO 2859 | สเปกโตรมิเตอร์, เครื่องวัดค่าการนำไฟฟ้า |
| ชุบเงิน | ความหนา 8-12μm (XRF), การยึดเกาะ (การทดสอบด้วยเทป), ความพรุน | ภาพ 100%, ตรวจสอบ XRF 5% | รังสีเอกซ์เรืองแสง, กล้องจุลทรรศน์โลหะ |
| แถบ Bimetallic | อัตราการโก่งตัว ความเสถียร ความต้านทาน | ต่อชุดการทดสอบตัวอย่าง | เตาอบความร้อน สะพานต้านทาน |
| ส่วนประกอบเหล็ก | ความแข็ง HRC 38-45 ความทนทานต่อมิติ | เอคิวแอล 1.0 | เครื่องทดสอบความแข็งร็อกเวลล์ CMM |
| ชิ้นส่วนอิเล็กทรอนิกส์ | การทดสอบฟังก์ชัน การตรวจสอบพารามิเตอร์ ความสามารถในการบัดกรี | AOI 100% ใช้งานได้ 5% | เครื่องวัด LCR, ออสซิลโลสโคป, การตรวจเอ็กซ์เรย์ |
การควบคุมคุณภาพระหว่างกระบวนการ (IPQC)
| สถานี | พารามิเตอร์การควบคุม | ความถี่ | วิธี |
| การฉีดขึ้นรูป | อุณหภูมิ 150-180°C ความดัน 1,500-3,000 บาร์ ระยะเวลาบ่ม | ทุกรอบ | การตรวจสอบ SCADA, แผนภูมิ SPC |
| ติดต่อประกอบ | ช่องว่างหน้าสัมผัส แรงกด การจัดเรียง ความหนาของเงิน | ทุกๆ 100 หน่วย | เกจวัดแรง, ตัวเปรียบเทียบแสง, XRF |
| การประกอบรางโค้ง | ระยะห่างของแผ่นแยก ความสมบูรณ์ของวงจรแม่เหล็ก | ทุก ๆ 50 ยูนิต | เกจ Go/no-go, เครื่องวัดความหนาแน่นฟลักซ์ |
| การสอบเทียบกลไก | แรงชาร์จแบบสปริง ฟังก์ชั่นไม่สะดุด การทำงานแบบสลับ | ทุกยูนิต | ม้านั่งทดสอบอัตโนมัติ เส้นโค้งแรง-การเคลื่อนที่ |
| การทดสอบหน่วยการเดินทาง | การตรวจสอบเส้นโค้งเวลาปัจจุบัน การชดเชยสภาพแวดล้อม | 100% | ชุดทดสอบการฉีดปฐมภูมิ (500A-10,000A) การบันทึกข้อมูล |
การควบคุมคุณภาพระหว่างกระบวนการ (IPQC)
| รายการทดสอบ | มาตรฐาน | ขนาดตัวอย่าง |
| อิเล็กทริกทนต่อแรงดันไฟฟ้า | 2.5kV AC/1 นาที (พิกัด ≤690V) | 100% |
| ความต้านทานของฉนวน | >100MΩ @ 500V กระแสตรง | 100% |
| ความต้านทานต่อการสัมผัส | <100μΩ ต่อขั้วที่พิกัด In | 100% |
| ลักษณะการกำหนดเวลา | เวลาปิด/ทริป ความทนทานทางกลไก 5 รอบ | 100% |
| การตรวจสอบเส้นโค้งการเดินทาง | 1.05×เข้า (ไม่มีทริป), 1.3×เข้า หรือ 2.5×เข้า (ทริป) | 100% |
| การตรวจสอบด้วยสายตาและมิติ | ข้อบกพร่องเป็นศูนย์ในมิติที่สำคัญ (ระดับ IP, การทำเครื่องหมาย) | 100% |
โครงสร้างพื้นฐานการผลิตและความสามารถในการผลิต
อุปกรณ์การผลิตขั้นสูง
| หมวดอุปกรณ์ | ข้อมูลจำเพาะของเครื่อง | การทำงาน | ความจุ |
| การฉีดขึ้นรูปด้วยเทอร์โมเซตติง | เครื่องฉีด BMC 300 ตัน (Buhler/Engel) | ตัวเรือน MCCB, ฝาครอบ, การผลิตตัวเรือนรางโค้ง | 2,000 เคส/วัน |
| ศูนย์เครื่องจักรกลซีเอ็นซี | เครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้ง 5 แกน (Mazak/DMG Mori) | การกลึงสัมผัสที่แม่นยำ รูปทรงที่ซับซ้อน | 8,000 ชุดผู้ติดต่อ/เดือน |
| การตอกและการขึ้นรูป | เครื่องอัดแม่พิมพ์แบบโปรเกรสซีฟ 100 ตัน | การขึ้นรูปบัสบาร์ทองแดง การผลิตสปริงสัมผัส | ส่วนประกอบ 15,000 ชิ้น/วัน |
| การรักษาพื้นผิว | สายการชุบเงินอัตโนมัติ | การควบคุมความหนาของการชุบหน้าสัมผัส 8-12μm | 3,000 กก./วัน |
| การประกอบ | เซลล์ประกอบแรงงาน | การประกอบกลไก การดำเนินงานที่สำคัญมีความสม่ำเสมอ | 1,000 หน่วย/วัน ต่อบรรทัด |
| อุปกรณ์ทดสอบ | ชุดทดสอบการฉีดปฐมภูมิ ความจุ 10,000A | การตรวจสอบการเดินทางกระแสสูง การบันทึกเส้นโค้ง | 300 หน่วย/วัน |
| ม้านั่งทดสอบความทนทานทางกล (20,000 รอบอัตโนมัติ) | การทดสอบอายุการใช้งาน การตรวจสอบการสึกหรอ | 100 หน่วยพร้อมกัน | |
| ห้องทดสอบ EMC (3 ม./10 ม., Teseq/Keysight) | การตรวจสอบความเข้ากันได้ทางแม่เหล็กไฟฟ้า | 50 หน่วย/วัน |
กำลังการผลิตและเวลานำ
| หมวดหมู่สินค้า | ความจุรายเดือน | เวลานำมาตรฐาน | ความสามารถในการสั่งซื้อด่วน |
| MCCB ขนาดกะทัดรัด (10A-160A) | 50,000 หน่วย | 4-5 สัปดาห์ | 3 วัน (ส่วนประกอบในสต๊อก) |
| MCCB ขนาดกลาง (160A-630A) | 20,000 ยูนิต | 4-5 สัปดาห์ | 5 วัน |
| MCCB ขนาดใหญ่ (630A-1600A) | 8,000 ยูนิต | 4-5 สัปดาห์ | 7 วัน |
| แม็กซี่ MCCB (1600A-2000A) | 2,000 ยูนิต | 4-6 สัปดาห์ | 10 วัน |
| หน่วยการเดินทางแบบอิเล็กทรอนิกส์ | 15,000 หน่วย | 4-5 สัปดาห์ | 3 วัน |
โครงสร้างทีมวิศวกรรมและเทคนิค
| แผนก | บุคลากร | ความเชี่ยวชาญ | ความรับผิดชอบ |
| วิศวกรรมการวิจัยและพัฒนา | วิศวกร 5 คน | ระบบไฟฟ้า การออกแบบแม่เหล็กไฟฟ้า ซอฟต์แวร์ฝังตัว วัสดุศาสตร์ | การพัฒนาผลิตภัณฑ์ใหม่ การปรับแต่ง ผลงานสิทธิบัตร (สิทธิบัตรมากกว่า 50 ฉบับ) |
| วิศวกรรมกระบวนการ | วิศวกร 20 คน | การขึ้นรูปแบบเทอร์โมเซตติง การตัดเฉือนที่มีความแม่นยำ ระบบอัตโนมัติ การผลิตแบบลีน | การเพิ่มประสิทธิภาพสายการผลิต, เอกสาร SOP, การปรับปรุงผลผลิต (>98%) |
| การทดสอบและการตรวจสอบ | วิศวกร 15 คน | การทดสอบกำลังสูง การจำลองสภาพแวดล้อม วิศวกรรมความน่าเชื่อถือ EMC | การประสานงานการทดสอบประเภท การวิเคราะห์ความล้มเหลว การจัดการการรับรอง (IEC, UL, CCC) |
| วิศวกรรมประยุกต์ | วิศวกร 12 คน | การป้องกันระบบไฟฟ้า การประสานงานแบบเลือก การสตาร์ทมอเตอร์ การทดสอบการใช้งานภาคสนาม | การสนับสนุนด้านเทคนิคแก่ลูกค้า การออกแบบโครงร่าง การทดสอบการใช้งานไซต์งาน |
| การประกันคุณภาพ | ช่างเทคนิค 25 คน | ISO 9001, ISO 14001, IATF 16949, การควบคุมกระบวนการทางสถิติ (SPC) | การตรวจสอบซัพพลายเออร์ การตรวจสอบกระบวนการ การจัดการการดำเนินการแก้ไข ห้องปฏิบัติการมาตรวิทยา |
เอกสารรับรองและการปฏิบัติตามข้อกำหนด
| การรับรอง | หน่วยงานที่ออก | ขอบเขต | ความถูกต้อง |
| ISO 9001:2015 | TÜV SÜD / SGS / บูโร เวอริทัส | ระบบการจัดการคุณภาพ | การเฝ้าระวังประจำปี |
| การทดสอบประเภท IEC 60947-2 | เคมา/เดครา, อินเตอร์เทค | ความปลอดภัยและประสิทธิภาพของผลิตภัณฑ์ | ต่อชุดผลิตภัณฑ์ |
| ซีซีซี (จีน) | CQC (ศูนย์รับรองคุณภาพจีน) | ใบรับรองภาคบังคับของจีน | ความถูกต้อง 5 ปี |
| เครื่องหมาย CE | แจ้งหน่วยงานอินเตอร์เทค | การเข้าถึงตลาดสหภาพยุโรป | ขึ้นอยู่กับการออกแบบ |
เหตุใดการผลิต MCCB ของเราจึงโดดเด่น
โรงงานผลิตของเราเป็นตัวแทน40 ปีของความเชี่ยวชาญในการผลิตเซอร์กิตเบรกเกอร์แบบขึ้นรูป ส่งมอบผลิตภัณฑ์ที่เกินมาตรฐานสากลผ่าน:
บูรณาการในแนวตั้ง: การผสม BMC ในบ้าน การชุบหน้าสัมผัสที่แม่นยำ และการผลิตหน่วยการเดินทางแบบอิเล็กทรอนิกส์ ช่วยให้มั่นใจได้ถึงการควบคุมคุณภาพที่สมบูรณ์และการปรับต้นทุนให้เหมาะสม
เทคโนโลยีการขึ้นรูปขั้นสูง: เครื่องฉีดเทอร์โมเซตติง 300 ตันพร้อมการจัดการวัสดุอัตโนมัติและการตรวจสอบกระบวนการแบบเรียลไทม์ (บูรณาการ SCADA)
การทดสอบโครงสร้างพื้นฐาน: $3M+ ลงทุนในห้องปฏิบัติการกำลังสูงที่มีความสามารถในการตรวจสอบการลัดวงจร 200kA และการจำลองสภาพแวดล้อมเต็มรูปแบบ
กลยุทธ์การรับรองระดับโลก: การปฏิบัติตามมาตรฐานหลายมาตรฐานทำให้สามารถเข้าสู่ตลาดได้อย่างราบรื่นในกว่า 100 ประเทศ โดยไม่ต้องทดสอบซ้ำซ้อน
ความสามารถในการปรับแต่ง: ตั้งแต่การเคลือบเขตร้อนแบบพิเศษไปจนถึงโปรโตคอลการสื่อสารที่เป็นกรรมสิทธิ์และการกำหนดค่าการติดตั้งที่เป็นเอกลักษณ์ เราออกแบบตามข้อกำหนดของคุณ
สำหรับข้อกำหนดทางเทคนิค การศึกษาการประสานงานแบบเลือก เส้นโค้งการป้องกันมอเตอร์ หรือกำหนดการตรวจสอบโรงงาน ทีมวิศวกรของเราให้คำปรึกษาโดยตรงเพื่อให้แน่ใจว่าสถาปัตยกรรมการกระจายพลังงานของคุณตรงตามข้อกำหนดการป้องกันและวัตถุประสงค์ความต่อเนื่องในการปฏิบัติงาน
- View as
เซอร์กิตเบรกเกอร์แบบแม่พิมพ์ชนิดคงที่
จัดหาเซอร์กิตเบรกเกอร์แบบยึดขึ้นรูป (MCCB) คุณภาพสูงและขั้นสูงจาก Shanghai DADA Electric—ผ่านการรับรอง (CE, CB, ASTA) การป้องกันสนามแม่เหล็กความร้อน 12.5A–1600A เหมาะสำหรับแผงอุตสาหกรรมและเชิงพาณิชย์ ติดตั้งราง DIN หรือแผงอย่างง่าย ยินดีต้อนรับ OEM และคำสั่งซื้อจำนวนมาก เลือก CDADA เป็นซัพพลายเออร์ของคุณด้วยความมั่นใจ

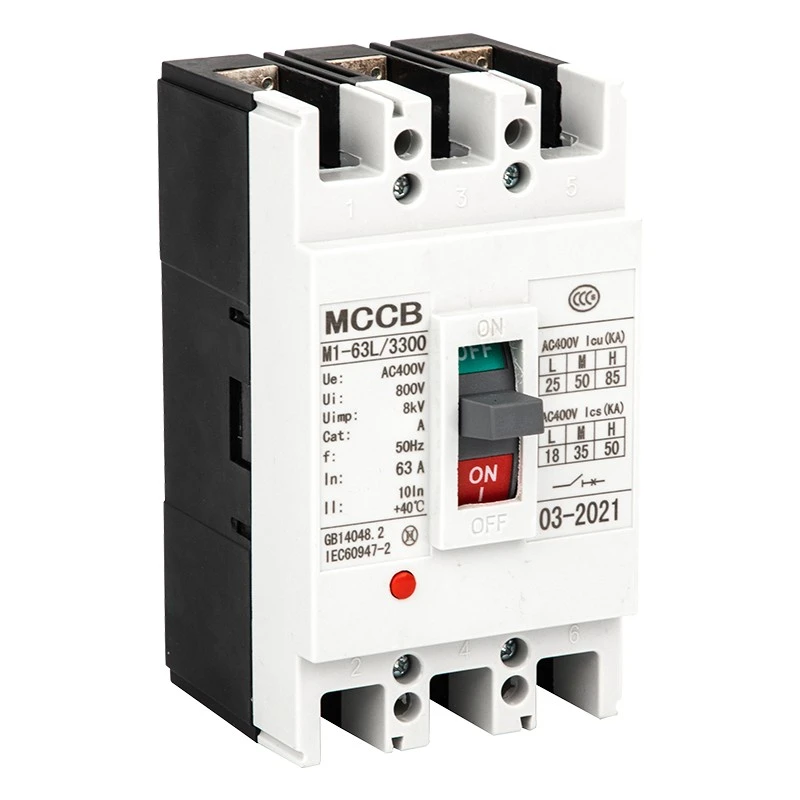

CM1 เซอร์กิตเบรกเกอร์แบบขึ้นรูป
เซอร์กิตเบรกเกอร์แบบขึ้นรูป (MCCB) CDADA CM1 นี้สร้างขึ้นสำหรับการจัดซื้อจำนวนมาก พร้อมการรับรอง IEC60947-2 และประสิทธิภาพที่มั่นคงสำหรับระบบไฟฟ้าทางอุตสาหกรรม CM1 MCCB ใช้โครงสร้างที่มีความแข็งแรงสูงและกลไกการสะดุดที่เชื่อถือได้ ติดตั้งและบำรุงรักษาง่าย ผสมผสานการป้องกันอัจฉริยะเข้ากับการออกแบบที่ทนทาน ช่วยให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนานในการจ่ายพลังงานและการใช้งานในอุตสาหกรรมหนัก

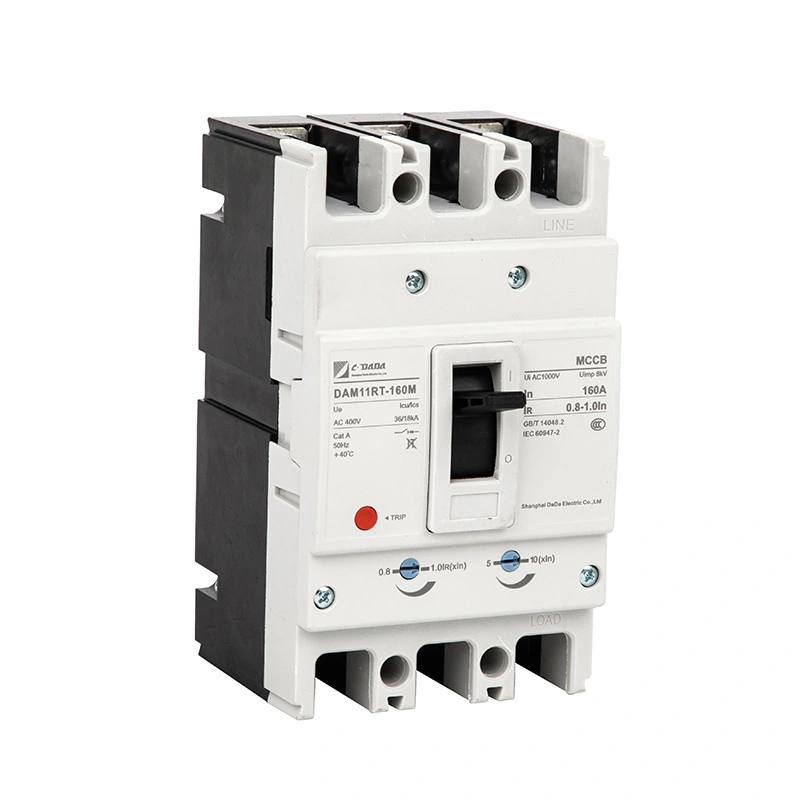

MCCB แบบปรับแม่เหล็กความร้อนได้ 160A
CDADA คือผู้ผลิต MCCB แบบปรับแม่เหล็กความร้อนได้ 160A ผลิตภัณฑ์ของเราเหมาะอย่างยิ่งสำหรับการจัดซื้อจำนวนมาก ซึ่งเป็นเซอร์กิตเบรกเกอร์แบบขึ้นรูปประสิทธิภาพสูงที่ได้รับการรับรอง IEC60947-2 สำหรับการจ่ายพลังงานทางอุตสาหกรรม MCCB นี้ใช้โครงสร้างจำกัดกระแสและอุปกรณ์เสริมแบบโมดูลาร์ ติดตั้งและบำรุงรักษาง่าย โดยผสมผสานการสะดุดที่ปรับได้เข้ากับการออกแบบหน้าสัมผัสที่ได้รับการจดสิทธิบัตร ทำให้มีอายุการใช้งานยาวนานและการป้องกันวงจรที่เสถียร
เบรกเกอร์เคสแบบปรับได้ขนาด 125A
เบรกเกอร์เคสแบบปรับได้ขนาด 125A เป็นหนึ่งในผลิตภัณฑ์ของ CDADA เนื่องจากเป็นโรงงานมืออาชีพ ผลิตภัณฑ์ของเราจึงมีประสิทธิภาพสูงพร้อมการรับรอง IEC60947-2 สำหรับการจ่ายพลังงานที่เชื่อถือได้ มีการออกแบบที่จำกัดกระแสและอุปกรณ์เสริมแบบโมดูลาร์ ติดตั้งและบำรุงรักษาง่าย โดยผสมผสานการสะดุดที่ปรับได้เข้ากับโครงสร้างหน้าสัมผัสที่ได้รับการจดสิทธิบัตร ทำให้มีอายุการใช้งานยาวนานและการป้องกันที่มั่นคงสำหรับวงจรอุตสาหกรรม
MCCB แบบปรับแม่เหล็กความร้อนได้
แหล่ง MCCB แม่เหล็กปรับความร้อนคุณภาพสูงจาก Shanghai DADA Electric ผู้ผลิตมืออาชีพที่มีประสบการณ์มากกว่า 40 ปี ผลิตภัณฑ์ของเราได้รับการรับรอง (CE, CB, ASTA) พร้อมการตั้งค่าความร้อนที่ปรับได้ (70–100% In) และแม่เหล็ก (5–10×In) เหมาะสำหรับการป้องกันที่แม่นยำในแผงอุตสาหกรรม 250A ถึง 1600A, 3P/4P ขนาดกะทัดรัด และสอดคล้องตามมาตรฐานสากล
เซอร์กิตเบรกเกอร์แบบปรับความร้อนได้
ค้นพบซีรีส์ CDADA DAM1 เซอร์กิตเบรกเกอร์แบบปรับความร้อนได้จากโรงงาน 贴โรงงานที่เชื่อถือได้ Shanghai DADA Electric—ผ่านการรับรอง (ASTA, KEMA, CE) และการตั้งค่าความร้อนที่ปรับได้ (70-100% In) เหมาะอย่างยิ่งสำหรับการป้องกันการโอเวอร์โหลดที่แม่นยำในงานอุตสาหกรรม มีจำหน่ายในการกำหนดค่า 3P/4P สูงถึง 1600A ที่ 400V/415V เหมาะสำหรับ OEM และผู้ซื้อจำนวนมาก
CDADA คือ เบรกเกอร์เคสแบบขึ้นรูป ผู้ผลิตและซัพพลายเออร์ในประเทศจีน โรงงานของเราให้บริการแก่อุตสาหกรรมที่หลากหลาย เช่น ระบบไฟฟ้า ระบบอัตโนมัติของอาคาร และการผลิตทางอุตสาหกรรม โดยนำเสนอโซลูชัน OEM/ODM ที่ยืดหยุ่น
