ผู้จัดจำหน่ายเครื่องตัดกระแสไฟตกค้างในจีนพร้อมระบบป้องกันกระแสเกิน

เลือกซีดีดาในฐานะผู้ผลิตและซัพพลายเออร์ของคุณ ในประเทศจีน เรามีเครื่องตัดกระแสไฟฟ้าตกค้างพร้อมการป้องกันกระแสไฟเกิน รวมถึงอุปกรณ์ไฟฟ้าแรงดันต่ำอื่นๆ มากมาย เราสามารถพัฒนาโซลูชันระดับมืออาชีพที่ปรับแต่งให้เหมาะกับความต้องการเฉพาะของโครงการของคุณได้ ผลิตภัณฑ์ของเรามีการรับประกัน 3 ปี และเป็นไปตามมาตรฐานสากลต่างๆ

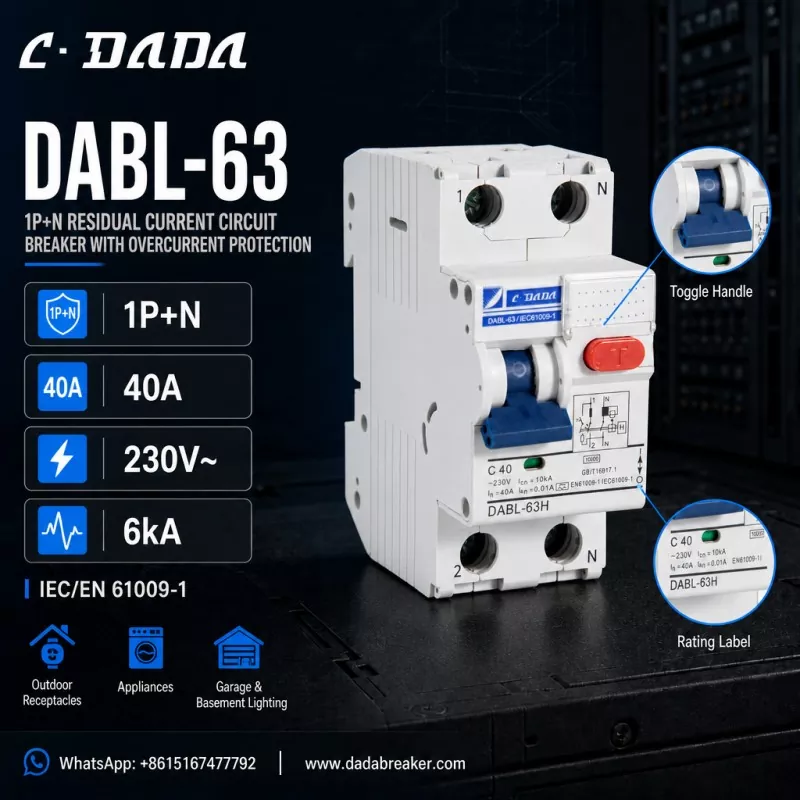

RCBO คืออะไร?

RCBO (เครื่องตัดกระแสไฟตกค้างพร้อมการป้องกันกระแสเกิน) เป็นอุปกรณ์โมดูลาร์ที่รวมฟังก์ชันการทำงานของ MCB (เบรกเกอร์มิเนียเจอร์)และ RCCB (เครื่องตัดกระแสไฟตกค้าง)

แม้ว่า MCB จะปกป้องสายเคเบิลจากความร้อนสูงเกินไป (โอเวอร์โหลด) และความล้มเหลวร้ายแรง (ไฟฟ้าลัดวงจร) และ RCCB จะปกป้องเฉพาะมนุษย์จากการกระแทก (การรั่วไหล) แต่ RCBO ทำทุกอย่าง หากเกิดข้อผิดพลาด ไม่ว่าจะเป็นไฟกระชากขนาดใหญ่จากการลัดวงจรหรือการรั่วไหลเล็กน้อยผ่านร่างกายมนุษย์ RCBO จะทริป โดยแยกวงจรทันที ความสามารถแบบคู่นี้ทำให้เป็นมาตรฐานทองคำสำหรับการติดตั้งระบบไฟฟ้าในที่พักอาศัยและเชิงพาณิชย์สมัยใหม่

ประเภทและการจำแนกประเภท

ความสามารถในการผลิต RCBO ของเราครอบคลุมการกำหนดค่าทางเทคนิคที่หลากหลายเพื่อตอบสนองความต้องการของตลาดทั่วโลก

ประเภท/คุณสมบัติ	ข้อมูลจำเพาะ	โฟกัสการใช้งาน
เส้นโค้งสะดุด	ประเภท B (3-5 นิ้ว), ประเภท C (5-10 นิ้ว), ประเภท D (10-20 นิ้ว)	B: ที่อยู่อาศัย (ไฟ/ปลั๊กไฟ) C: เชิงพาณิชย์ (มอเตอร์/AC) D: อุตสาหกรรม (มีการไหลเข้าสูง)
ประเภทกระแสไฟตกค้าง	ประเภท AC (มาตรฐาน), ประเภท A (กระแสตรงเป็นจังหวะ)	ประเภท A เป็นมาตรฐานมากขึ้นสำหรับบ้านสมัยใหม่ที่มีอุปกรณ์อิเล็กทรอนิกส์ (เครื่องซักผ้า คอมพิวเตอร์ ไดรเวอร์ LED)
เทคโนโลยี	แม่เหล็กไฟฟ้ากับอิเล็กทรอนิกส์	แม่เหล็กไฟฟ้า: ความน่าเชื่อถือสูง ไม่ขึ้นกับแรงดันไฟฟ้า (ปลอดภัยกว่า) อิเล็กทรอนิกส์: กะทัดรัด คุ้มค่า
เสา	1P+N (โมดูลเดี่ยว/18 มม.), 2P (โมดูลคู่/36 มม.),3P+N,4P	1P+N: ประหยัดพื้นที่สำหรับที่พักอาศัย 2P: การแยกส่วนอย่างสมบูรณ์สำหรับอุตสาหกรรม/เชิงพาณิชย์

หน้าที่หลักและกลไกการป้องกัน

RCBO เป็นสิ่งมหัศจรรย์ของการย่อขนาด โดยบรรจุระบบการป้องกันที่แตกต่างกันสองระบบไว้ภายในเคสเดียว

การป้องกันกระแสเกิน (ส่วนประกอบ MCB):

การเดินทางด้วยความร้อน: แถบโลหะคู่จะร้อนขึ้นและโค้งงอภายใต้การรับน้ำหนักเกินอย่างต่อเนื่อง โดยจะปลดสลักกลไกออกโดยอัตโนมัติ เพื่อป้องกันไม่ให้สายเคเบิลหลอมละลาย

ทริปแม่เหล็ก: ขดลวดโซลินอยด์ทำปฏิกิริยากับการลัดวงจรกระแสสูง โดยสะดุดเบรกเกอร์ในหน่วยมิลลิวินาทีเพื่อป้องกันการระเบิดหรือไฟไหม้

การป้องกันกระแสตกค้าง (ส่วนประกอบ RCCB):

หม้อแปลงไฟฟ้าลำดับศูนย์: ตรวจสอบความสมดุลระหว่างกระแสสดและกระแสเป็นกลางอย่างต่อเนื่อง

การตรวจจับการรั่วไหล: หากกระแสไฟฟ้ารั่วลงดิน (เช่น ผ่านบุคคล) ความไม่สมดุลจะกระตุ้นให้เกิดรีเลย์ที่มีความละเอียดอ่อนซึ่งบังคับให้หน้าสัมผัสเปิด

ความปลอดภัยแบบผสมผสาน: กลไกภายในได้รับการออกแบบเพื่อให้ทั้งระบบ (ความร้อน/แม่เหล็กหรือสิ่งตกค้าง) สามารถกระตุ้นสลักตัดการทำงานได้ เพื่อให้แน่ใจว่าจะตรวจไม่พบข้อผิดพลาดใดๆ

แอปพลิเคชันหลักและกรณีการใช้งาน

การกระจายที่อยู่อาศัย: การป้องกันวงจรส่วนบุคคล (เช่น ปลั๊กไฟในห้องครัว เครื่องทำความร้อนในห้องน้ำ) ซึ่งจำเป็นต้องมีทั้งการป้องกันไฟฟ้าเกินและการป้องกันการกระแทกในพื้นที่แผงที่จำกัด

อาคารพาณิชย์: รับประกันความต่อเนื่องในการบริการ หากเกิดฟอลต์ขึ้นในวงจรเดียว (เช่น PC เสีย) เฉพาะ RCBO นั้นจะทริปเท่านั้น แทนที่จะตัด RCCB หลักไปทั้งพื้น

พลังงานทดแทน (พลังงานแสงอาทิตย์ PV): ปกป้องวงจรอินเวอร์เตอร์จากข้อผิดพลาดของการฉีด DC และกระแสเกิน

การควบคุมอุตสาหกรรม: ปกป้องวงจรควบคุมและมอเตอร์ที่มีความละเอียดอ่อนจากข้อผิดพลาดระหว่างเฟสถึงกราวด์

การผลิตที่แม่นยำ: จากวัตถุดิบไปจนถึงผลิตภัณฑ์สำเร็จรูป

การสร้าง RCBO นั้นซับซ้อนกว่าการผลิต MCB หรือ RCCB แยกกันอย่างมาก เนื่องจากต้องใช้การซิงโครไนซ์กลไกสองอย่างที่แตกต่างกันอย่างสมบูรณ์แบบ

1. วัตถุดิบหลัก:

ที่อยู่อาศัย: โพลีเอไมด์ (PA66) หรือโพลีคาร์บอเนตเกรดสูงที่หน่วงไฟ เพื่อทนความร้อนที่เกิดจากองค์ประกอบการป้องกันแบบคู่

ระบบการติดต่อ: หน้าสัมผัสซิลเวอร์-ดีบุก-ออกไซด์ (AgSnO2) สามารถจัดการทั้งกระแสลัดวงจรสูงและสวิตช์รั่วบ่อยครั้ง

แกนแม่เหล็ก: Permalloy หรือ Nanocrystalline core สำหรับหม้อแปลงตรวจจับการรั่วไหล

หน่วยการเดินทาง: ส่วนประกอบที่ซับซ้อนที่ประกอบด้วยแถบโลหะคู่ ขดลวดโซลินอยด์ และรีเลย์แม่เหล็กแบบโพลาไรซ์

2. ขั้นตอนการผลิตและการแปรรูป:

การประกอบย่อย: กลไก MCB (ความร้อน/แม่เหล็ก) และกลไก RCCB (หม้อแปลง/รีเลย์) ประกอบกันเป็นเส้นแยกกัน

บูรณาการ: ทั้งสองระบบถูกรวมเข้าด้วยกัน "แถบตัดการทำงาน" ได้รับการปรับเทียบเพื่อให้แรงทางกลจากการโอเวอร์โหลดหรือการตรวจจับการรั่วไหลสามารถปลดสลักหน้าสัมผัสได้สำเร็จ

สายไฟ: ตัวเชื่อมต่อที่ยืดหยุ่นภายในเชื่อมด้วยความแม่นยำเพื่อให้แน่ใจว่ามีความต้านทานต่ำและมีความยืดหยุ่นทางกล

การสอบเทียบแบบคู่: นี่คือขั้นตอนที่สำคัญที่สุด หน่วยนี้ได้รับการทดสอบสำหรับแอมแปร์ (ใน) (เช่น 16A) และการรั่วไหล (IΔn) (เช่น 30mA) ทั้งสองอย่างจะต้องได้รับการปรับเทียบอย่างสมบูรณ์เพื่อให้เครื่องผ่าน

มาตรฐานการควบคุมและการทดสอบคุณภาพที่เข้มงวด

เราปฏิบัติตาม IEC/EN 61009-1 ซึ่งเป็นมาตรฐานสากลสำหรับ RCBO การทดสอบของเรานั้นละเอียดถี่ถ้วนเนื่องจากอุปกรณ์ดังกล่าวมีภาระในฟังก์ชันด้านความปลอดภัยสองประการ

รายการทดสอบมาตรฐานและเกณฑ์การตรวจสอบโรงงาน:

รายการทดสอบ	การอ้างอิงมาตรฐาน	มาตรฐานและวิธีการของโรงงานของเรา
การสอบเทียบกระแสเกิน	ตรวจสอบการเดินทางด้วยความร้อน/แม่เหล็ก	ทดสอบที่ 1.13 อิน (ไม่มีทริป) และ 1.45 อิน (ทริป) การทดสอบทริปแม่เหล็กที่ 3-5 นิ้ว (ประเภท B)
การเดินทางปัจจุบันที่เหลือ	ตรวจสอบความไวของการรั่วไหล	ฉีด 1.0 x IΔn (30mA) ต้องเดินทางภายใน 300 มิลลิวินาที ฉีด 5 x IΔn (150mA) ต้องเดินทางภายใน 40 มิลลิวินาที
ความจุไฟฟ้าลัดวงจร	ตรวจสอบพลังการทำลายล้าง	การทดสอบ Icn (เช่น 6000A) RCBO จะต้องทำลายรอยเลื่อนโดยไม่เกิดการระเบิด เราทำการทดสอบแบบทำลายตัวอย่าง
ความเป็นฉนวน	ตรวจสอบฉนวน	ใช้ 2000V AC เป็นเวลา 1 นาที ไม่มีการแยกย่อยระหว่างเฟสหรือเฟสสู่ดิน
ชีวิตเครื่องกล	ยืนยันความทนทาน	4,000 ถึง 10,000 รอบ (เปิด-ปิด) เพื่อให้แน่ใจว่ากลไกสลักที่ซับซ้อนไม่เสื่อมสภาพ

ความสามารถในการผลิตของเรา: สายการผลิต อุปกรณ์ และทีมงาน

โรงงานของเราได้รับการออกแบบมาเพื่อรองรับความซับซ้อนของการประกอบ RCBO ด้วยความแม่นยำสูง

สายการผลิต: เราใช้สายการประกอบแบบโมดูลาร์ที่อนุญาตให้ประกอบส่วนประกอบ MCB และ RCCB แบบขนานก่อนถึงสถานีรวมขั้นสุดท้าย

อุปกรณ์ขั้นสูง:

ม้านั่งสอบเทียบแบบสองช่องสัญญาณ: เครื่องจักรเฉพาะทางที่ทดสอบพิกัดกระแสเกิน (แอมป์) และพิกัดกระแสตกค้าง (mA) ไปพร้อม ๆ กัน เพื่อให้แน่ใจว่าทั้งสองระบบทำงานแยกกันและถูกต้อง

หุ่นยนต์เชื่อมอัตโนมัติ: เพื่อการเดินสายภายในที่แม่นยำ ช่วยลดความเสี่ยงในการเชื่อมต่อที่หลวมซึ่งเป็นสิ่งสำคัญในอุปกรณ์ขนาดกะทัดรัดดังกล่าว

กล้องความเร็วสูง: ใช้ในการวิจัยและพัฒนาเพื่อแสดงภาพการแยกหน้าสัมผัสระหว่างการเดินทางเพื่อเพิ่มประสิทธิภาพกลไกการเชื่อมโยง

ทีมผู้เชี่ยวชาญ:

วิศวกรบูรณาการ: ผู้เชี่ยวชาญด้านการออกแบบการเชื่อมต่อทางกล ช่วยให้มั่นใจได้ว่า "ตรรกะการเดินทาง" ทำงานได้อย่างไร้ที่ติ ไม่ว่าข้อผิดพลาดเกิดจากการโอเวอร์โหลดหรือการรั่วไหล

การควบคุมคุณภาพ: ผ่านการฝึกอบรมเพื่อระบุปัญหา "การสะดุดที่น่ารำคาญ" และตรวจสอบให้แน่ใจว่าอุปกรณ์มีภูมิต้านทานต่อแรงดันไฟกระชากที่ไม่ก่อให้เกิดข้อผิดพลาด

เลือก RCBO ของเรา เรานำเสนอผลิตภัณฑ์ที่ให้การปกป้องสูงสุดในพื้นที่ขั้นต่ำ ซึ่งออกแบบมาเพื่อโลกที่ต้องการทั้งความปลอดภัยและประสิทธิภาพ

CDADA คือ เครื่องตัดกระแสไฟตกค้างพร้อมระบบป้องกันกระแสเกิน ผู้ผลิตและซัพพลายเออร์ในประเทศจีน โรงงานของเราให้บริการแก่อุตสาหกรรมที่หลากหลาย เช่น ระบบไฟฟ้า ระบบอัตโนมัติของอาคาร และการผลิตทางอุตสาหกรรม โดยนำเสนอโซลูชัน OEM/ODM ที่ยืดหยุ่น
