โรงงานเบรกเกอร์วงจรขนาดเล็กระดับมืออาชีพของจีน

การจำแนกประเภท

พิมพ์

ช่วงปัจจุบัน

ลักษณะสำคัญ

ลักษณะการสะดุด (เส้นโค้ง)

ประเภทบี

0.5A – 63A

3-5×ในการเดินทางทันที โหลดที่ไหลเข้าต่ำ (ระบบแสงสว่าง การให้ความร้อนแบบต้านทาน)

ประเภทซี

0.5A – 125A

5-10×ในการเดินทาง มีการไหลเข้าปานกลาง (มอเตอร์ เครื่องปรับอากาศ เครื่องใช้ไฟฟ้าขนาดเล็ก)

ประเภท D

0.5A – 63A

10-20×ระหว่างทริป มีการไหลเข้าสูง (หม้อแปลงไฟฟ้า มอเตอร์ขนาดใหญ่ อุปกรณ์เชื่อม)

ประเภทเค

0.5A – 63A

8-12×ระหว่างทริป โหลดมอเตอร์เชิงพาณิชย์/อุตสาหกรรม

ประเภท Z

0.5A – 40A

2-3×ระหว่างเดินทาง อุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อน การป้องกันเซมิคอนดักเตอร์

การกำหนดค่าเสา

ขั้วเดี่ยว (SP)

0.5A – 63A

การป้องกันเฟสในวงจรเฟสเดียว

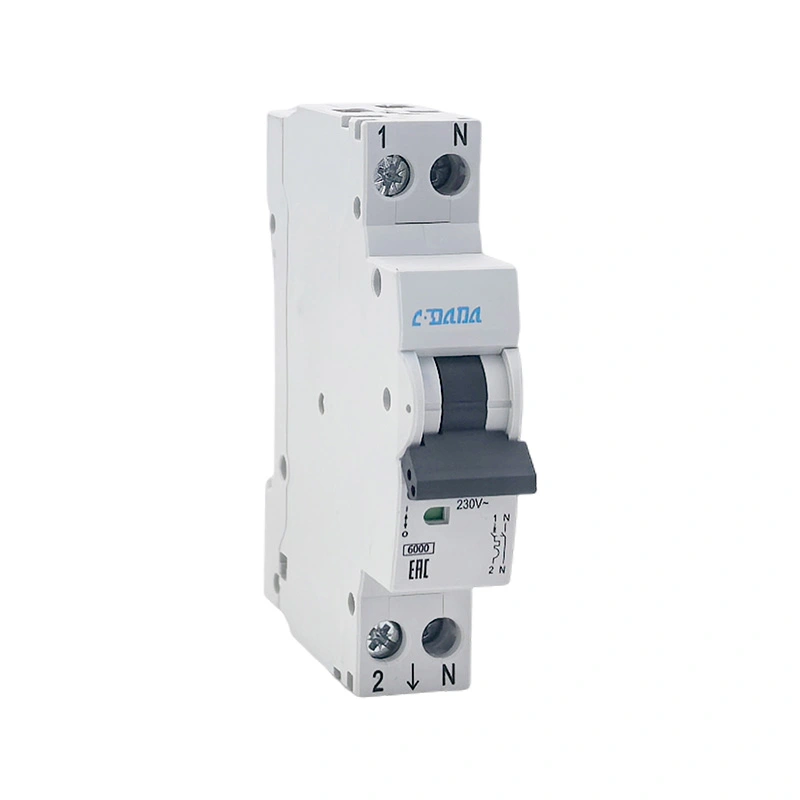

สองขั้ว (DP)

0.5A – 63A

เฟส + การป้องกันที่เป็นกลาง, แถบการเดินทางทั่วไป

ทริปเปิลโพล (TP)

0.5A – 125A

การป้องกันสามเฟส, การจำหน่ายทางอุตสาหกรรม

สี่ขั้ว (4P)

0.5A – 125A

กลไกการเดินทางทั่วไปแบบสามเฟส + เป็นกลาง

ทำลายความจุ

มาตรฐาน (เล็ก)

3kA – 6kA

การติดตั้งภายในประเทศ เครือข่ายระดับข้อผิดพลาดต่ำ

ปรับปรุง (H)

10kA

อาคารพาณิชย์ระดับความผิดปานกลาง

สูง (ช)

15kA – 25kA

แหล่งจ่ายไฟหลักทางอุตสาหกรรม ความจุข้อผิดพลาดสูง

มาตรฐานการติดตั้ง

รางปีกนก (IEC 60715)

การให้คะแนนทั้งหมด

รางหมวกทรงสูง 35 มม. (TH35) ติดตั้งแบบ snap-on ได้อย่างรวดเร็ว

แผงเมาท์

0.5A – 63A

ฐานยึดด้วยสกรู การติดตั้งแบบเดิม

การทำงาน

หลักการดำเนินการ

พารามิเตอร์ทางเทคนิค

การป้องกันการโอเวอร์โหลด (ความร้อน)

การขยายตัวทางความร้อนของแถบ Bimetallic

1.05×ใน: ไม่มีทริป (2 ชม.), 1.3×ใน: ทริป ≤1 ชม. (In≤32A), ≤2h (ใน>32A), 1.45×ใน: ทริป <1 ชม.

ป้องกันการลัดวงจร (แม่เหล็ก)

ลูกสูบโซลินอยด์ทันที

ประเภท B: 3-5×ใน, ประเภท C: 5-10×ใน, ประเภท D: 10-20×ใน, <20ms การทำงาน

ฟังก์ชั่นการแยก

การแยกผู้ติดต่อที่เป็นบวก

ความเหมาะสมสำหรับการแยกตาม IEC 60898-1, การตรวจสอบช่องว่างหน้าสัมผัส

บ่งชี้การเดินทาง

ธงเครื่องกล/หน้าต่าง

ตำแหน่งเปิด/ปิดที่แตกต่างกัน กลไกที่ไม่มีสะดุดช่วยป้องกันการปิดเมื่อเกิดข้อผิดพลาด

สภาพแวดล้อมการติดตั้ง

การประยุกต์ใช้เฉพาะ

ข้อมูลจำเพาะทั่วไป

อาคารที่พักอาศัย

วงจรไฟส่องสว่าง, เต้ารับ, HVAC, เครื่องทำน้ำอุ่น

6A-32A ประเภท B/C, 6kA Icn, การติดตั้งราง DIN

สำนักงานพาณิชย์

แผงจำหน่าย อุปกรณ์คอมพิวเตอร์ วงจรยูพีเอส

10A-63A Type C, 10kA Icn, 4 ขั้วสำหรับ 3 เฟส

การค้าปลีกและการบริการ

ร้านค้าแสงสว่าง เครื่องทำความเย็น อุปกรณ์เครื่องครัว

16A-40A Type C, 10kA, ทริปทั่วไปสำหรับหลายขั้ว

แผงควบคุมอุตสาหกรรม

เครื่องมือกล วงจรควบคุมมอเตอร์ ระบบอัตโนมัติ

10A-63A Type D, 15kA, ความทนทานเชิงกลสูง

โครงสร้างพื้นฐาน

สถานีรถไฟใต้ดิน สนามบิน โรงพยาบาล ศูนย์ข้อมูล

32A-125A Type C, 25kA, กระแสจำกัดคลาส 3

พลังงานทดแทน

การป้องกันสายพลังงานแสงอาทิตย์ ระบบแบตเตอรี่ อินเวอร์เตอร์

พิกัดกระแสตรง 10A-63A (IEC 60898-2), 250V/500V/1000V DC

ทะเลและนอกชายฝั่ง

การกระจายเรือ, แพลตฟอร์มนอกชายฝั่ง

Tropicalized (T2) ทนต่อการกัดกร่อน อุณหภูมิแวดล้อม 55°C

เวที

รายละเอียดกระบวนการ

จุดควบคุมคุณภาพ

การฉีดขึ้นรูปที่อยู่อาศัย

เทอร์โมพลาสติกทนแรงกระแทกสูง (PA66, PBT) พร้อมใยแก้ว 30% อุณหภูมิหลอมละลาย 280-320°C แรงดันฉีด 800-1200 บาร์

ความคลาดเคลื่อนของขนาด ±0.05 มม., แรงกระแทก >7 kJ/m², ดัชนีการติดตาม >600V, UL 94 V-0 การติดไฟ

ติดต่องานปั๊มและชุบ

ซิลเวอร์-นิกเกิล (AgNi 90/10) หรือหน้าสัมผัสซิลเวอร์-แคดเมียมออกไซด์, การปั๊มแม่พิมพ์แบบโปรเกรสซีฟ, การชุบถังเงิน 8-12μm

ความแข็ง HV 80-120, ความต้านทานการสัมผัส <100μΩ, ความหนาของการชุบ การตรวจสอบ XRF

การผลิตองค์ประกอบ Bimetallic

คอมโพสิตเหล็กอินโคเนล/พาสซีฟ การรีดที่แม่นยำ การอบชุบด้วยความร้อนสำหรับลักษณะการโก่งตัว

อัตราการโก่งตัว 0.15-0.25 มม./°C, การสอบเทียบที่อ้างอิง 20°C, ความสม่ำเสมอของแบตช์ ±3%

การผลิตขดลวดแม่เหล็ก

ลวดทองแดง (เส้นผ่านศูนย์กลาง 0.3-0.8 มม.), ขดลวดอัตโนมัติ, เคลือบวานิชสุญญากาศ

จำนวนรอบ ±1%, ความต้านทาน DC ±5%, ความต้านทานของฉนวน >100MΩ

การประกอบรางโค้ง

แผ่นแยกเหล็ก (0.5 มม.), กริดอาร์คเซรามิก, รูปทรงของห้องกำจัดไอออนที่ปรับให้เหมาะสม

การตรวจสอบฟลักซ์แม่เหล็ก ความเป็นฉนวน 2.5kV ขนาด ±0.02มม

บูรณาการกลไก

ระบบชาร์จเหล็กสปริง กลไกสลับ การแทนที่แบบไม่มีสะดุด สปริงกักเก็บพลังงาน

ความทนทานทางกลไก 20,000 รอบ แรงทริป 3-8N ความน่าเชื่อถือของตัวสลับ

การสอบเทียบขั้นสุดท้าย

การทดสอบกระแสเวลาอัตโนมัติที่ 1.05×In, 1.25×In, 5×In (หรือเฉพาะเส้นโค้ง)

เวลาการเดินทาง ±20% พิกัดความเผื่อ การตรวจสอบการเดินทางทันที การทำเครื่องหมายความคงทน

ส่วนประกอบ

ข้อกำหนดวัสดุ

มาตรฐานซัพพลายเออร์

คุณสมบัติที่สำคัญ

ที่อยู่อาศัยแบบหล่อ

PA66 GF30 (โพลีเอไมด์ 66, ใยแก้ว 30%) หรือ PBT GF30

IEC 60664-1, UL 94 V-1

Tracking index >600V, heat resistance 160°C, impact strength >7 kJ/m², halogen-free available

ที่จับปฏิบัติการ

การผสมผสาน PC/ABS หรือ PA66

ISO 527

ความต้านทานแรงดึง > 50MPa, UV เสถียร, ตกสี

แก้ไข / ย้ายผู้ติดต่อ

ทองแดงด้วยไฟฟ้า (Cu-ETP C11000) + การชุบ AgNi 90/10 หรือ AgCdO

มาตรฐาน ASTM B152

ค่าการนำไฟฟ้า ≥100% IACS ความต้านทานการกัดกร่อนของส่วนโค้ง ป้องกันการเชื่อม

แถบ Bimetallic

Inconel 718/เหล็กกล้าคอมโพสิต (ASTM TM2) หรือทองเหลือง/เหล็กกล้า

มาตรฐาน ASTM B388

อัตราการโก่งตัว 0.2 มม./°C ความเสถียร ±3% ตลอด 20 ปี ความต้านทานการคืบ

ขดลวดแม่เหล็ก

ลวดทองแดงเคลือบ (Class F 155°C หรือ Class H 180°C)

ไออีซี 60317

แรงดันพังทลาย >3kV, ความสามารถในการบัดกรี 390°C/2 วินาที, ความยืดหยุ่น

แผ่นแยกส่วนโค้ง

เหล็กรีดเย็น SPCC-SD (0.5 มม.) เคลือบเซรามิก

JIS G 3141

การซึมผ่านของแม่เหล็ก >2000, ทนความร้อน >1000°C, การชุบอาร์ค

สปริงปฏิบัติการ

เหล็กกล้าคาร์บอนอบอุณหภูมิน้ำมัน SWP-B หรือเหล็กกล้าไร้สนิม 301

JIS G 3522

อายุความล้า > 50,000 รอบ ความต้านทานแรงดึง 1800-2200MPa

เทอร์มินัล

ทองเหลือง C36000 หรือทองแดง C11000 พร้อมชุบดีบุก (5-8μm)

มาตรฐาน ASTM B16

ความหนาแน่นกระแส 1.0-1.2 A/มม.² แรงบิดทนทาน 1.5-2.5 นิวตันเมตร ความต้านทานการกัดกร่อน

คลิปการติดตั้ง

เหล็กสปริง 65Mn หรือสแตนเลส 304

กิกะไบต์/ที 1222

แรงแคลมป์ 50-100N, ความเข้ากันได้ของราง DIN (EN 60715)

มาตรฐาน

ขอบเขต

การให้คะแนนที่ใช้บังคับ

IEC 60898-1

เซอร์กิตเบรกเกอร์สำหรับการทำงานของ AC (ในครัวเรือนและที่คล้ายกัน)

พื้นฐานทั่วโลกสำหรับ AC MCB สูงถึง 125A, 415V

IEC 60898-2

เซอร์กิตเบรกเกอร์สำหรับการทำงานของไฟ AC และ DC

MCB ที่ได้รับกระแส DC สำหรับการใช้งานพลังงานแสงอาทิตย์ แบตเตอรี่ และราง

ห้องน้ำในตัว 60898-1

เวอร์ชั่นที่กลมกลืนกันของยุโรป

เครื่องหมาย CE, การปฏิบัติตามตลาดสหภาพยุโรป

IEC 60947-2

สวิตช์เกียร์แรงดันต่ำ - เซอร์กิตเบรกเกอร์

MCB อุตสาหกรรม >80A ความสามารถในการแตกหักสูงกว่า

กิกะไบต์/ที 10963.1

เทียบเท่ามาตรฐานแห่งชาติของจีน

การรับรอง CCC ตลาดจีน

หมวดทดสอบ

การทดสอบเฉพาะ

เกณฑ์การยอมรับ

การทำเครื่องหมายและเอกสาร

ความไม่ลบเลือนของการทำเครื่องหมาย

ถาวรหลังจากการเช็ดตัวทำละลาย การหมุนเวียนตามอุณหภูมิ

ความสมบูรณ์ทางกล

ความน่าเชื่อถือของสกรู การเชื่อมต่อ ขั้วต่อ

ไม่คลายตัวหลังแรงสั่นสะเทือน ทนทานต่อแรงบิด

ความปลอดภัย

ป้องกันไฟฟ้าช็อต

ขั้นต่ำ IP20 ขั้วต่อป้องกันนิ้ว

คุณสมบัติไดอิเล็กทริก

ทนต่อความถี่กำลัง (2kV/1 นาที), แรงกระตุ้น (6kV)

ไม่มีการพังทลาย ไม่มีวาบไฟตามผิว

อุณหภูมิที่เพิ่มขึ้น

กระแสต่อเนื่องที่อุณหภูมิแวดล้อม 40°C

ขั้วต่อ ≤60K, กล่อง ≤40K

การทดสอบ 28 วัน

ต่อเนื่อง 1.13×กำลังโหลด

ไม่มีการเดินทางไม่มีการย่อยสลาย

ลักษณะการสะดุด

การตรวจสอบเวลาปัจจุบันแบบธรรมดา

1.05×ใน: ไม่มีการเดินทาง (2 ชม.), 1.3×ใน/1.45×ใน: การเดินทางภายในขีดจำกัด

ความอดทนทางกล

การดำเนินงานที่ไม่มีโหลด 20,000 ครั้ง

พารามิเตอร์ดริฟท์ <5% ไม่มีความล้มเหลว

ความทนทานทางไฟฟ้า

การทำงานของโหลด 4,000 ครั้งที่พิกัดกระแส

การสึกหรอของหน้าสัมผัส <50% คงลักษณะการทริปไว้

การลัดวงจร

การตรวจสอบ Icn (จัดอันดับ), Ics (บริการ)

การดำเนินงาน 3 ครั้ง การหยุดชะงักที่ประสบความสำเร็จ การกู้คืนอิเล็กทริก

ด้านสิ่งแวดล้อม

แรงกระแทกทางกล แรงกระแทก ความร้อน ไฟไหม้ การเกิดสนิม

ใช้งานได้หลังการปรับสภาพ ไม่มีการลดทอนความปลอดภัย

วัสดุ

รายการตรวจสอบ

แผนการสุ่มตัวอย่าง

อุปกรณ์

เม็ดเทอร์โมพลาสติก

ปริมาณแก้ว ความหนืด ความชื้น สี

ต่อชุด การตรวจสอบ COA

เครื่องสร้างดัชนีการไหลแบบหลอมเหลว เครื่องวัดความชื้น เครื่องสเปกโตรโฟโตมิเตอร์

ลวดทองแดง (หน้าสัมผัส)

ความบริสุทธิ์ ≥99.9% การนำไฟฟ้า การหลอม

เอคิวแอล 0.65

สเปกโตรมิเตอร์, เครื่องวัดค่าการนำไฟฟ้า

น้ำยาชุบเงิน

ความเข้มข้นของโลหะ pH สิ่งเจือปน

การตรวจสอบรายวัน

สเปกโตรมิเตอร์การดูดซึมอะตอม

แถบ Bimetallic

อัตราการโก่งตัว ความต้านทาน ความเสถียร

ต่อชุดการทดสอบตัวอย่าง

เตาอบความร้อน การวัดการโก่งตัว

ลวดเคลือบ

เส้นผ่านศูนย์กลาง ความหนาของฉนวน แรงดันพังทลาย

เอคิวแอล 1.0

ไมโครมิเตอร์, เครื่องทดสอบอิเล็กทริก

เหล็กสปริง

ความต้านทานแรงดึง, ความต้านทานต่อความล้า, การขึ้นรูป

ต่อชุด

เครื่องทดสอบแรงดึง เครื่องทดสอบความล้า

สถานี

พารามิเตอร์การควบคุม

ความถี่

วิธี

การฉีดขึ้นรูป

อุณหภูมิ 280-320°C ความดัน 800-1200 บาร์ รอบเวลา

ทุกรอบ

การตรวจสอบ SCADA, แผนภูมิ SPC

ติดต่อประทับตรา

ขนาด ±0.02มม. เสี้ยน <0.01มม. ความหนาของการชุบ

ทุก ๆ 30 นาที

เครื่องเปรียบเทียบแสง, เครื่องวิเคราะห์ XRF

การสอบเทียบโลหะคู่

การโก่งตัวที่อุณหภูมิอ้างอิง การทดสอบการคืบ

ทุกๆ 100 หน่วย

สถานีสอบเทียบอัตโนมัติ

ขดลวดขด

การนับจำนวนครั้ง การควบคุมแรงตึง ความสม่ำเสมอของชั้น

ทุกยูนิต

เครื่องม้วนอัตโนมัติพร้อมระบบป้อนกลับ

การประกอบกลไก

สลับแรง ฟังก์ชั่นไม่สะดุด ช่องว่างหน้าสัมผัส

ทุกยูนิต

เกจวัดแรง ม้านั่งทดสอบอัตโนมัติ

การประกอบขั้นสุดท้าย

การทำเครื่องหมายแรงบิด การจัดตำแหน่งหน้าสัมผัส การทำงานของด้ามจับ

ทุกยูนิต

ระบบวิชันซิสเต็ม เครื่องทดสอบการทำงาน

รายการทดสอบ

มาตรฐาน

ขนาดตัวอย่าง

อิเล็กทริกทนต่อแรงดันไฟฟ้า

2kV AC/1 นาที

100%

ความต้านทานของฉนวน

>100MΩ @ 500V กระแสตรง

100%

ความต้านทานต่อการสัมผัส

<100μΩ ต่อขั้ว

100%

ลักษณะการสะดุด

1.05×เข้า (ไม่มีทริป), 1.3×เข้า (ทริป), 5×เข้า (ทันที)

100%

การทำงานของเครื่องกล

5 รอบเปิด-ปิด การตรวจสอบแบบไม่มีสะดุด

100%

ระยะห่างระหว่างผู้ติดต่อที่เปิดอยู่

≥3มม. (ตาม IEC 60898-1)

100%

การตรวจสอบด้วยสายตาและมิติ

ข้อบกพร่องเป็นศูนย์ในมิติที่สำคัญ

100%

ทำเครื่องหมายความคงทน

การเช็ดตัวทำละลาย การทดสอบการขัดถู

เอคิวแอล 1.0

ความสมบูรณ์ของบรรจุภัณฑ์

การทดสอบการตก, การสั่นสะเทือน (ISTA 3A), การติดฉลาก

ต่อล็อต

หมวดอุปกรณ์

ข้อมูลจำเพาะของเครื่อง

การทำงาน

ความจุ

การฉีดขึ้นรูป

เครื่องฉีดเทอร์โมพลาสติก 120 ตัน (Arburg/Engel) พร้อมการจัดการแบบหุ่นยนต์

ตัวเรือน MCB, ฝาครอบ, การผลิตห้องอาร์ค

5,000 เรือน/วัน

การประทับตราแบบก้าวหน้า

เครื่องอัดความเร็วสูง 60 ตัน (Bruderer/Yamada Dobby) พร้อมระบบป้องกันแม่พิมพ์

การปั๊มหน้าสัมผัส การขึ้นรูปเทอร์มินัล

30,000 รายชื่อ/วัน

การรักษาพื้นผิว

สายการชุบถังอัตโนมัติ (เงิน, ดีบุก)

ความหนาของการชุบหน้าสัมผัส 8-12μm

5,000 กก./วัน

การประกอบ

การประกอบความเร็วสูง

การประกอบกลไก การสอบเทียบ การทดสอบ

3,000 หน่วย/วัน ต่อบรรทัด

อุปกรณ์ทดสอบ

ชุดทดสอบการฉีดหลักอัตโนมัติ (3-125A, ความจุข้อผิดพลาด 10,000A)

การตรวจสอบเส้นโค้งเวลาปัจจุบัน

500 หน่วย/ชั่วโมง

เครื่องทดสอบความทนทานทางกล (20,000 รอบ IEC 60898-1 ข้อ 9.11)

การทดสอบอายุการใช้งาน การตรวจสอบการสึกหรอ

200 หน่วยพร้อมกัน

ห้องทดสอบ EMC (สำหรับอุปกรณ์อิเล็กทรอนิกส์)

การทดสอบภูมิคุ้มกัน/การปล่อยมลพิษ

100 หน่วย/วัน

หมวดหมู่สินค้า

ความจุรายเดือน

เวลานำมาตรฐาน

ความสามารถในการสั่งซื้อด่วน

MCB มาตรฐาน (0.5A-63A, SP/DP)

1,000,000 หน่วย

3-4 สัปดาห์

3 วัน (ส่วนประกอบในสต๊อก)

MCB อุตสาหกรรม (80A-125A, TP/4P)

200,000 หน่วย

3-4 สัปดาห์

5 วัน

กระแสตรง MCB (IEC 60898-2)

100,000 หน่วย

3-4 สัปดาห์

5 วัน

การกำหนดค่าแบบกำหนดเอง (ส่วนโค้งพิเศษ อุปกรณ์เสริม)

พื้นฐานโครงการ

4-6 สัปดาห์

2 สัปดาห์

แผนก

บุคลากร

ความเชี่ยวชาญ

ความรับผิดชอบ

วิศวกรรมการวิจัยและพัฒนา

วิศวกร 5 คน

การป้องกันแรงดันต่ำ วัสดุศาสตร์ การออกแบบแม่เหล็กไฟฟ้า ระบบอัตโนมัติ

การพัฒนาผลิตภัณฑ์ใหม่ (เส้นโค้ง B/C/D/K/Z) การปรับแต่ง ผลงานสิทธิบัตร (สิทธิบัตรมากกว่า 30 รายการ)

วิศวกรรมกระบวนการ

วิศวกร 18 คน

การฉีดขึ้นรูป การปั๊มขึ้นรูป การชุบ การผลิตแบบลีน

การเพิ่มประสิทธิภาพสายการผลิต, เอกสาร SOP, การปรับปรุงผลผลิต (>99%), การบูรณาการระบบอัตโนมัติ

การทดสอบและการตรวจสอบ

วิศวกร 12 คน

การทดสอบปริมาณมาก การจำลองสภาพแวดล้อม วิศวกรรมความน่าเชื่อถือ

การประสานงานการทดสอบประเภท การทดสอบอัตโนมัติตามปกติ การวิเคราะห์ความล้มเหลว การจัดการการรับรอง

การประกันคุณภาพ

ช่างเทคนิค 30 คน

ISO 9001, IATF 16949, การควบคุมกระบวนการทางสถิติ (SPC), มาตรวิทยา

การตรวจสอบซัพพลายเออร์ การตรวจสอบกระบวนการ การจัดการการดำเนินการแก้ไข ห้องปฏิบัติการสอบเทียบ

วิศวกรรมประยุกต์

8 วิศวกร

การออกแบบไฟฟ้าที่อยู่อาศัย/เชิงพาณิชย์ การประสานงานแบบเลือก การสนับสนุนภาคสนาม

การสนับสนุนทางเทคนิคแก่ลูกค้า การออกแบบแผงกระจายสินค้า โปรแกรมการฝึกอบรม

การรับรอง

หน่วยงานที่ออก

ขอบเขต

ความถูกต้อง

ISO 9001:2015

TÜV SÜD / SGS / บูโร เวอริทัส

ระบบการจัดการคุณภาพ

การเฝ้าระวังประจำปี

การทดสอบประเภท IEC 60898-1

อินเตอร์เทค

ความปลอดภัยและประสิทธิภาพของผลิตภัณฑ์

ต่อชุดผลิตภัณฑ์

เครื่องหมาย CE

หน่วยงานรับแจ้ง

การเข้าถึงตลาดสหภาพยุโรป

ขึ้นอยู่กับการออกแบบ

ซีซีซี (จีน)

ซีคิวซี

ใบรับรองภาคบังคับของจีน

ความถูกต้อง 5 ปี

โครงการ CB

ไออีซีอี

การรับรองระดับนานาชาติ

ต่อชุดผลิตภัณฑ์

เซมโค (สวีเดน)

อินเตอร์เทค

การรับรองความปลอดภัยของตลาดนอร์ดิก

ต่อชุดผลิตภัณฑ์
