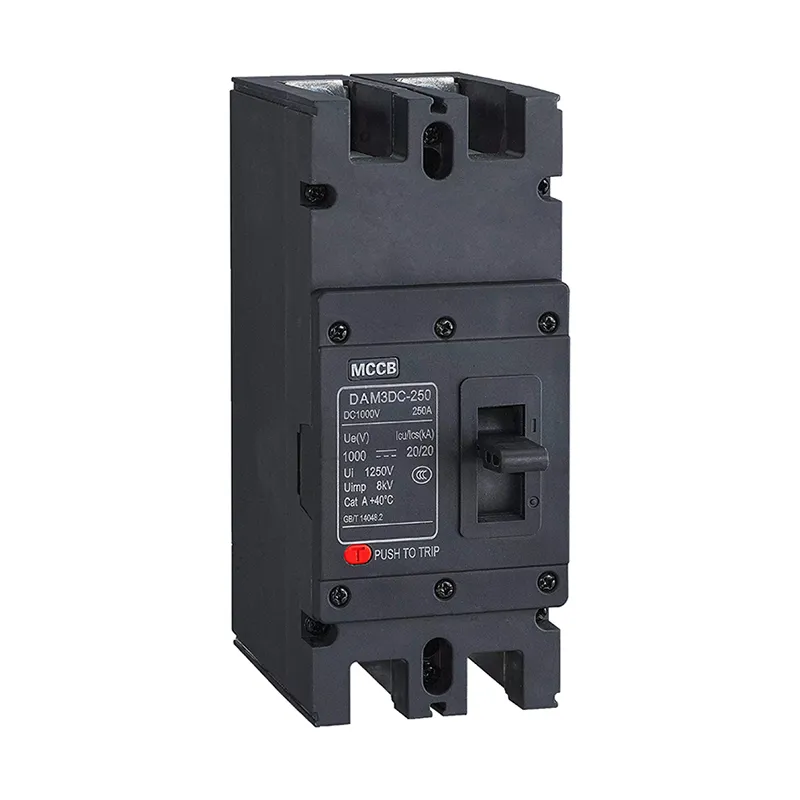

เซอร์กิตเบรกเกอร์แบบขึ้นรูป 1000V DC

ออกแบบมาเพื่อตอบสนองความต้องการระบบพลังงานหมุนเวียนสมัยใหม่ เซอร์กิตเบรกเกอร์แบบขึ้นรูป CDADA DAM3PV ซีรีส์ 1000V DC ให้การป้องกันโอเวอร์โหลดและการลัดวงจรที่แข็งแกร่งในระบบกริดไฟฟ้ากระแสตรงและการติดตั้งเซลล์แสงอาทิตย์ (PV) สูงถึง DC 1500V และ 800A Shanghai DADA Electric CO., LTD. ในฐานะผู้ผลิต DC MCCB ประสิทธิภาพสูงของเราได้รับการปรับปรุงเป็นพิเศษสำหรับฟาร์มพลังงานแสงอาทิตย์ โรงเก็บแบตเตอรี่ โครงสร้างพื้นฐานการชาร์จ EV และไมโครกริด DC อุตสาหกรรม

ซีรีส์ DAM3PV ต่างจากเบรกเกอร์ AC ตรงที่มีระบบดับอาร์กแบบพิเศษที่ขัดขวางอาร์ค DC พลังงานสูงได้อย่างปลอดภัย ซึ่งมีความสำคัญอย่างยิ่งในระบบที่แรงดันไฟฟ้าคงที่และอาร์คไม่ดับเอง ด้วยแรงดันไฟฟ้าในการทำงานที่กำหนด 1000V หรือ 1500V DC จึงรองรับสถาปัตยกรรมพลังงานแสงอาทิตย์ทั้งสำหรับที่พักอาศัย/เชิงพาณิชย์ (1000V) และระดับสาธารณูปโภค (1500V)

DAM3PV มีให้เลือกใช้งานในการกำหนดค่า 2P, 3P และ 4P ให้กระแสเฟรมตั้งแต่ 250A ถึง 800A และกระแสพิกัดที่ปรับได้ (เช่น 100A–250A สำหรับ 250 เฟรม) โดยให้ความสามารถในการทำลายสูงสุดที่ 40kA (ที่แรงดันไฟฟ้าต่ำกว่า) และ 20kA ที่ 1000V/1500V DC ช่วยให้มั่นใจได้ถึงการขจัดข้อผิดพลาดที่เชื่อถือได้แม้ในอาร์เรย์ขนาดใหญ่ เบรกเกอร์มีฟังก์ชันแยกในตัว การป้องกัน IP20 และรองรับการทำงานแบบแมนนวลหรือแบบไฟฟ้า รวมถึงระบบเสริม สับเปลี่ยนสับเปลี่ยน และหน้าสัมผัสสัญญาณเตือนสำหรับการตรวจสอบและควบคุมระยะไกล

ได้รับการรับรองมาตรฐานสากลและสร้างขึ้นสำหรับสภาพแวดล้อมที่รุนแรง (ระดับมลภาวะ 3, –5°C ถึง +40°C) CDADA DAM3PV เป็นตัวเลือกที่ปลอดภัย ปรับขนาดได้ และพร้อมสำหรับอนาคตสำหรับการป้องกันไฟ DC

ข้อมูลจำเพาะที่สำคัญ

เหตุใดจึงเลือกเบรกเกอร์แบบขึ้นรูป CDADA 1000V DC

★เทคโนโลยีการขัดจังหวะ True DC Arc

รางโค้งและระบบแม่เหล็กเป่าที่ออกแบบมาเป็นพิเศษช่วยให้มั่นใจได้ถึงการหยุดชะงักของข้อผิดพลาดไฟฟ้ากระแสตรงแรงดันสูงอย่างปลอดภัย ไม่ใช่เบรกเกอร์ AC ที่ได้รับการดัดแปลง

★ ปรับให้เหมาะสมพลังงานแสงอาทิตย์สำหรับระบบ 1000V และ 1500V

ครอบคลุมแรงดันไฟฟ้าสตริง PV หลักทั้งหมด ตั้งแต่บนหลังคาไปจนถึงระดับสาธารณูปโภค ด้วยการจับคู่ขั้ว/แรงดันไฟฟ้าที่ชัดเจน

★ ความสามารถในการทำลายสูงที่แรงดันไฟฟ้าของระบบ

20kA ที่ 1000V DC ตรงตามข้อกำหนด IEC สำหรับโรงไฟฟ้าพลังงานแสงอาทิตย์ขนาดใหญ่ ช่วยให้มั่นใจได้ถึงการทำงานร่วมกันแบบเลือกสรรกับอุปกรณ์ดาวน์สตรีม

★ ตัวแยก + อุปกรณ์เสริมในตัว

ทำหน้าที่เป็นทั้งอุปกรณ์ป้องกันและตัวแยกการบำรุงรักษา รองรับการสะดุดระยะไกลและการตอบรับสถานะผ่านโมดูลเสริม

★ ทนทานต่อสภาพแวดล้อมที่เลวร้าย

ระดับมลพิษระดับ 3 และช่วงอุณหภูมิที่กว้าง ทำให้เหมาะสำหรับการติดตั้งในทะเลทราย ชายฝั่ง หรือบนหลังคา

★ การปฏิบัติตามและการสนับสนุนทั่วโลก

ออกแบบตามมาตรฐาน IEC ได้รับการสนับสนุนจากทีมงานด้านเทคนิคของ Shanghai DADA พร้อมเอกสารเป็นภาษาอังกฤษสำหรับโครงการระดับนานาชาติ

การใช้งานทั่วไป

โซลาร์ฟาร์มระดับยูทิลิตี้: การป้องกันด้านไฟฟ้ากระแสตรงที่อินพุทคอมไบเนอร์หรืออินเวอร์เตอร์

PV บนชั้นดาดฟ้าเชิงพาณิชย์: การรวมสาย 1000V และการแยกข้อผิดพลาด

ระบบจัดเก็บพลังงานแบตเตอรี่ (BESS): การป้องกันบัส DC

สถานีชาร์จ EV แบบเร็ว: ระบบจ่ายไฟ DC กำลังสูง

กริด DC ของรางและโทรคมนาคม: การป้องกันวงจรไฟฟ้าสำรองที่เชื่อถือได้

ทำไมต้องเลือก CDADA?

★ เรามีผลิตภัณฑ์ "Solar DC" โดยเฉพาะ รวมถึงเบรกเกอร์วงจรไฟฟ้ากระแสตรง ฟิวส์ SPD และตัวรวมที่ออกแบบมาสำหรับความต้องการเฉพาะของระบบไฟฟ้าโซลาร์เซลล์

★ บริการ OEM (แบรนด์ของคุณในผลิตภัณฑ์ของเรา) และ ODM (การออกแบบที่กำหนดเอง) คือจุดแข็งของเรา เราสนับสนุนการติดฉลากส่วนตัวและบรรจุภัณฑ์แบบกำหนดเอง

★ ข้อได้เปรียบที่สำคัญของเราคือ:

1) การรับรองระดับนานาชาติที่สมบูรณ์

2) ความสามารถ OEM / ODM ที่แข็งแกร่ง

3) อัตราส่วนต้นทุนต่อประสิทธิภาพสูง

4) กำลังการผลิตขนาดใหญ่ที่เชื่อถือได้

5) ประสบการณ์การส่งออกที่กว้างขวาง

คำถามที่พบบ่อย

คำถามที่ 1: ฉันสามารถใช้ AC MCCB กับระบบพลังงานแสงอาทิตย์ 1000V DC ได้หรือไม่

A1: ไม่อย่างแน่นอน. เบรกเกอร์ไฟฟ้ากระแสสลับไม่สามารถขัดจังหวะส่วนโค้งไฟฟ้ากระแสตรงได้อย่างน่าเชื่อถือ เนื่องจากไม่มีการข้ามศูนย์ สิ่งนี้เสี่ยงต่อความล้มเหลวร้ายแรง ไฟไหม้ หรือความเสียหายของอุปกรณ์ ควรใช้ MCCB ที่ได้รับการรับรอง DC เช่น CDADA DAM3PV เสมอ

คำถามที่ 2: DAM3PV-250 และ DAM3PV-400HU แตกต่างกันอย่างไร

A2: คำต่อท้าย "HU" แสดงถึงประสิทธิภาพที่สูงขึ้น รวมถึงการควบคุมส่วนโค้งที่ได้รับการปรับปรุง ขั้วต่อที่ใหญ่ขึ้น และความเข้ากันได้กับฝาปิดป้องกันส่วนโค้ง แนะนำให้ใช้รุ่น HU สำหรับการใช้งานพลังงานแสงอาทิตย์ที่สำคัญ

คำถามที่ 3: ฉันจำเป็นต้องมีส่วนโค้งหรือไม่

A3: แนะนำให้ใช้ในตู้ปิด “ฝาปิดส่วนโค้งเป็นศูนย์” มีพลาสมาในระหว่างการหยุดชะงัก ปรับปรุงความปลอดภัยของผู้ปฏิบัติงาน และลดความเสียหายภายใน—สำคัญอย่างยิ่งที่ 1000V+

คำถามที่ 4: สามารถใช้เป็นสวิตช์ตัดการเชื่อมต่อแบบแมนนวลได้หรือไม่

A4: ใช่. DAM3PV ทุกรุ่นมีลักษณะการแยกส่วน ซึ่งหมายความว่าสามารถแยกหน้าสัมผัสได้ชัดเจน และเป็นไปตามมาตรฐานความปลอดภัยสำหรับการแยกส่วนในการบำรุงรักษา

คำถามที่ 5: เหตุใดจึงเลือก CDADA แทน ABB, Schneider หรือ Eaton สำหรับ DC MCCB

A5: CDADA เสนอ:

● การป้องกัน DC 1000V/1500V ที่คุ้มค่าโดยไม่กระทบต่อความปลอดภัย

● ระบบนิเวศอุปกรณ์เสริมเต็มรูปแบบ (แบ่ง, ปลุก, รีโมทคอนโทรล)

● การจัดส่งที่รวดเร็วขึ้นและการสนับสนุนเฉพาะที่ในเอเชีย แอฟริกา และ LATAM

● ความน่าเชื่อถือภาคสนามที่ได้รับการพิสูจน์แล้วในโครงการพลังงานแสงอาทิตย์ที่ติดตั้งแล้ว >10GW ทั่วโลก
