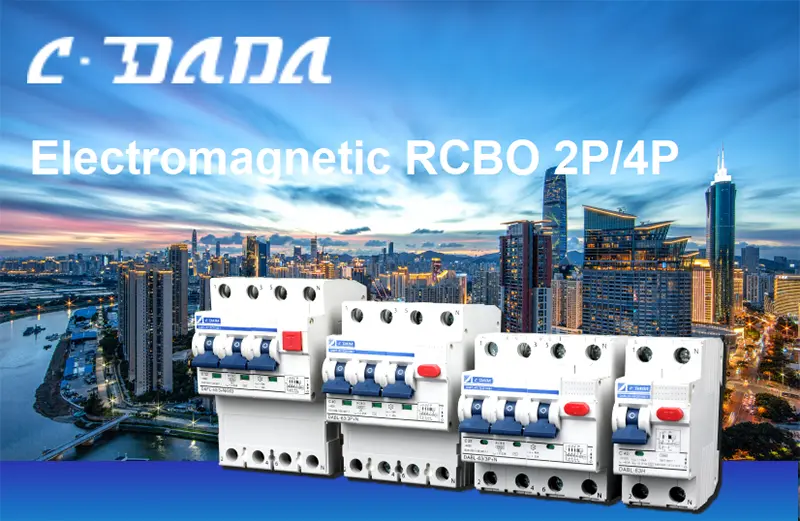

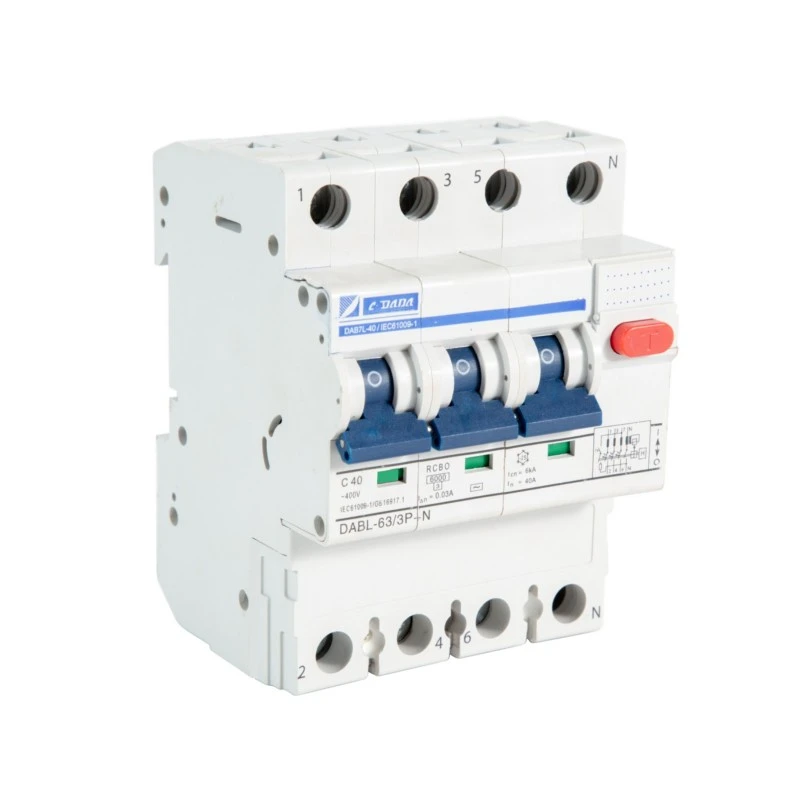

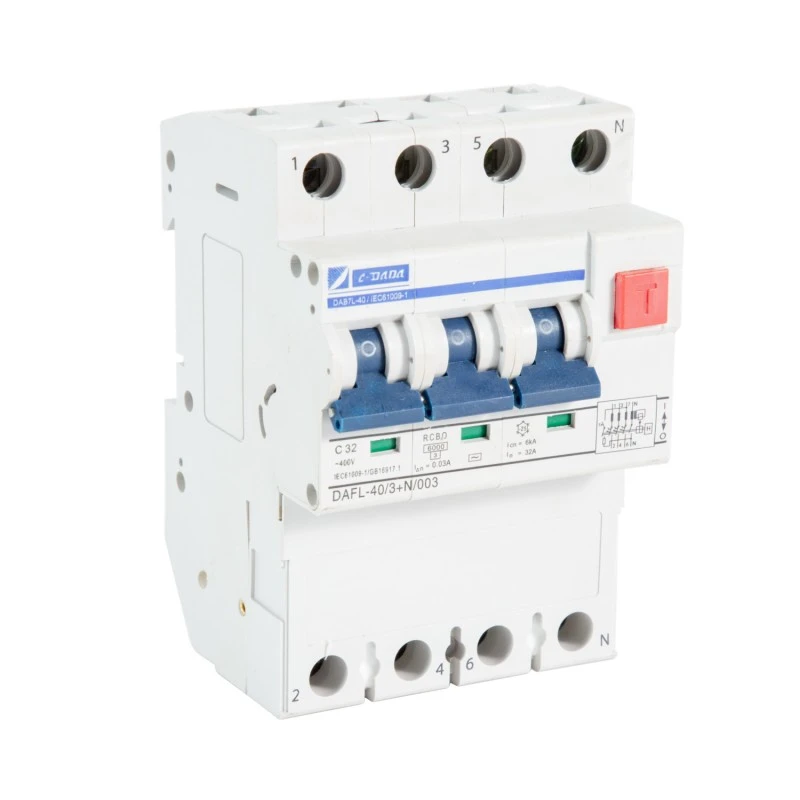

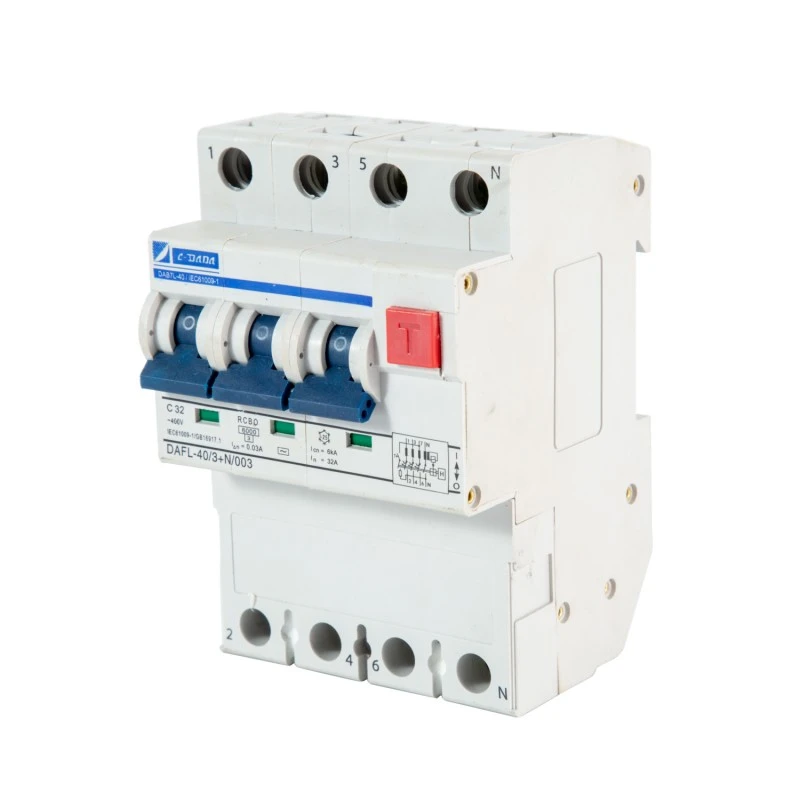

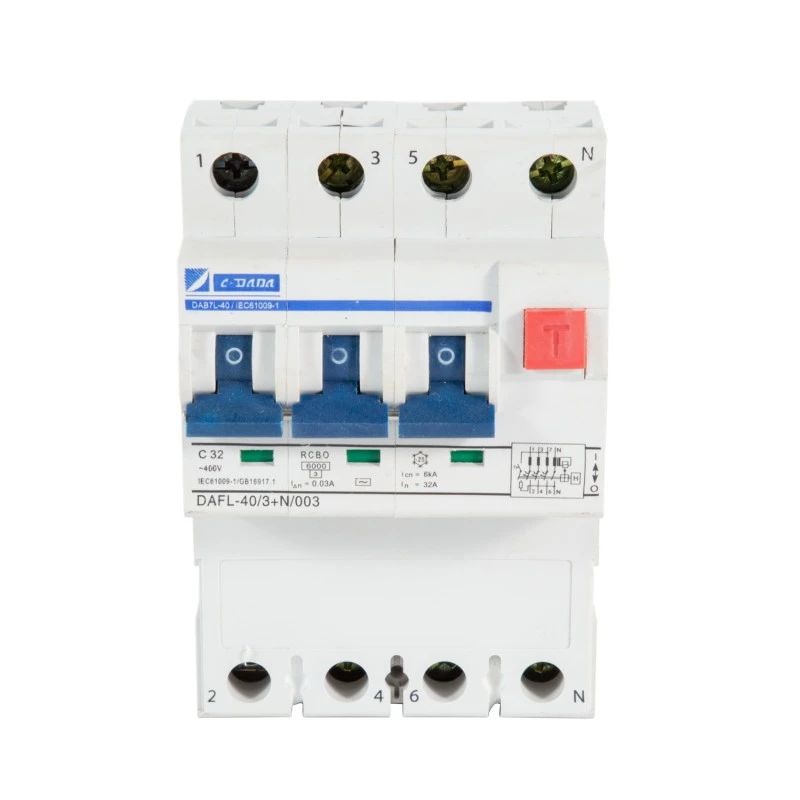

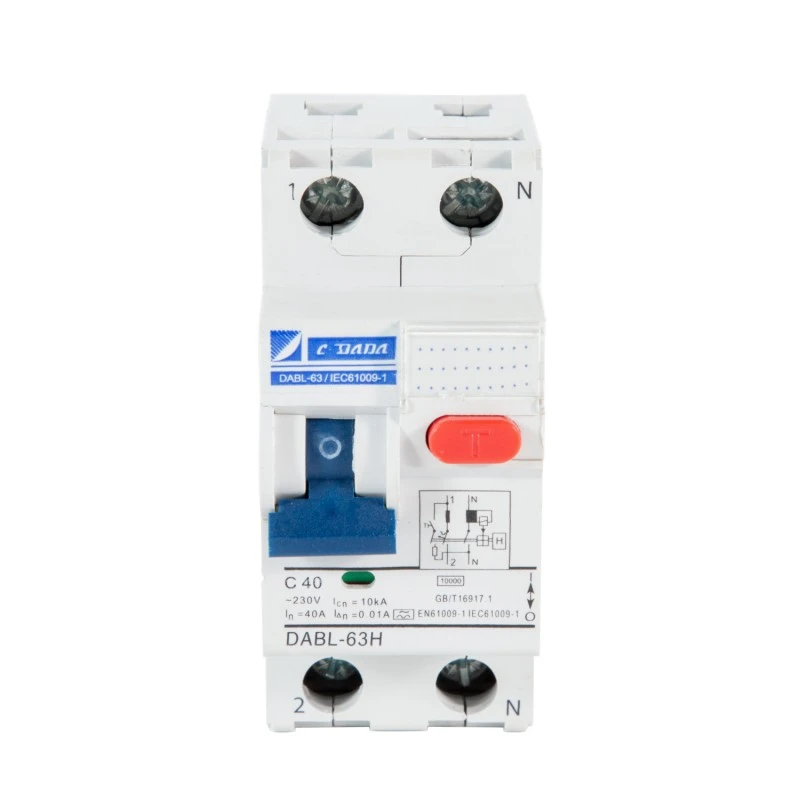

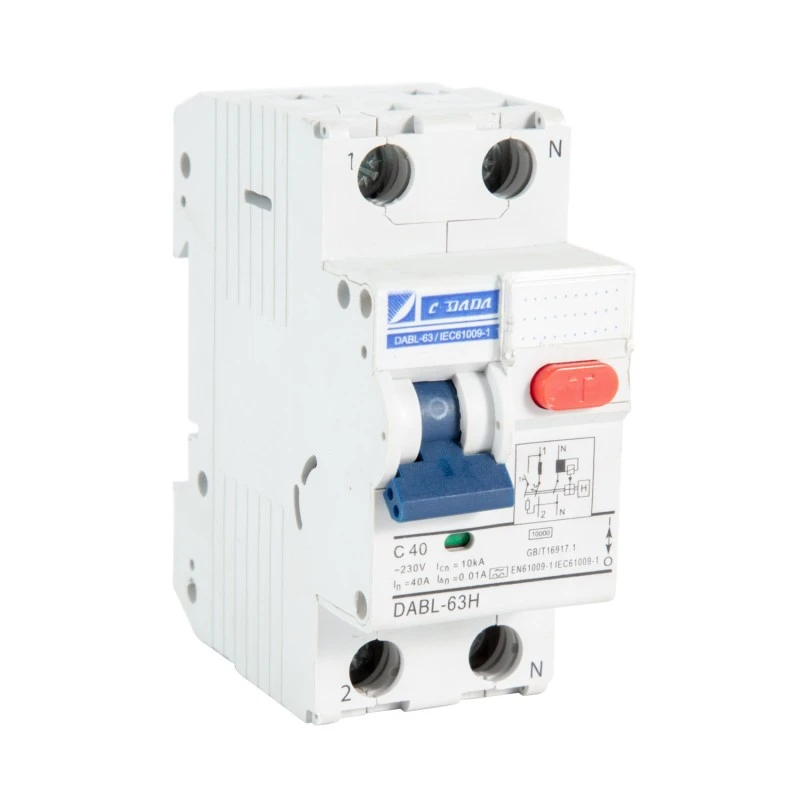

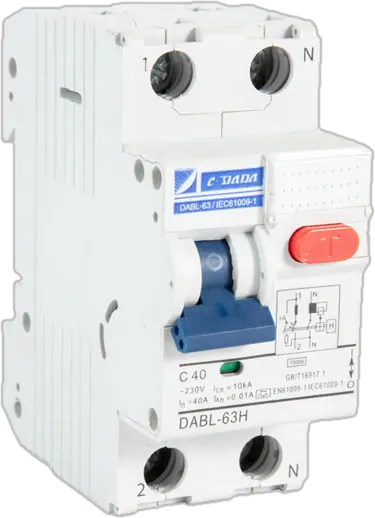

2P 4P RCBO แม่เหล็กไฟฟ้า

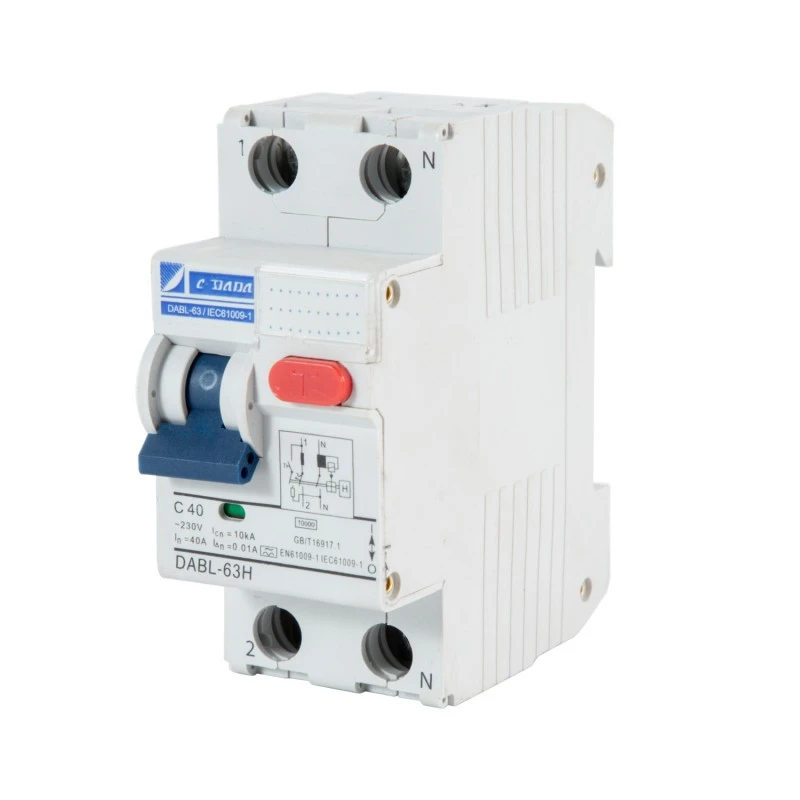

เพื่อความปลอดภัยที่แน่วแน่ในสภาพแวดล้อมที่ความน่าเชื่อถือของพลังงานไม่แน่นอน Shanghai DADA Electric CO., LTD. ขอนำเสนอ CDADA DABF-63 2P 4P Electromagnetic RCBO ซึ่งเป็นเซอร์กิตเบรกเกอร์ไฟฟ้าตกค้างแบบ 2P/4P ที่แท้จริง พร้อมระบบป้องกันกระแสเกินที่ทำงานโดยไม่ต้องใช้อุปกรณ์อิเล็กทรอนิกส์หรือแหล่งจ่ายไฟภายนอก RCBO นี้ได้รับการออกแบบตามมาตรฐาน IEC ให้การป้องกันที่จำเป็นสามประการในอุปกรณ์เดียว:

★ การป้องกันไฟฟ้าช็อต (ผ่านการตรวจจับกระแสไฟตกค้าง 30mA)

★ป้องกันการโอเวอร์โหลด (กลไกความร้อน)

★ การหยุดชะงักของการลัดวงจร (การปล่อยแม่เหล็ก 6kA)

แนะนำสำหรับเต้ารับกลางแจ้ง โรงรถ ห้องใต้ดิน และการติดตั้งในชนบท DABF-63 ยังคงทำงานต่อไปแม้ว่าจะสูญเสียความเป็นกลาง แรงดันไฟฟ้าตก หรือในช่วงไฟดับ ซึ่งเป็นข้อได้เปรียบที่สำคัญเหนือทางเลือกทางอิเล็กทรอนิกส์ ด้วยตัวบ่งชี้ตำแหน่งหน้าสัมผัสอิสระ ช่วงการทำงาน –25°C ถึง +40°C และการออกแบบหน้าจอแสดงค่าน้ำหนักที่แข็งแกร่ง จึงมอบประสิทธิภาพที่ปลอดภัยเมื่อเกิดเหตุขัดข้องในส่วนที่สำคัญที่สุด

ข้อมูลจำเพาะที่สำคัญ

รุ่น: ซีรีส์ DABF-63

ประเภท: แม่เหล็กไฟฟ้า RCBO (ไม่มีอุปกรณ์อิเล็กทรอนิกส์, ไม่ต้องใช้พลังงานเสริม)

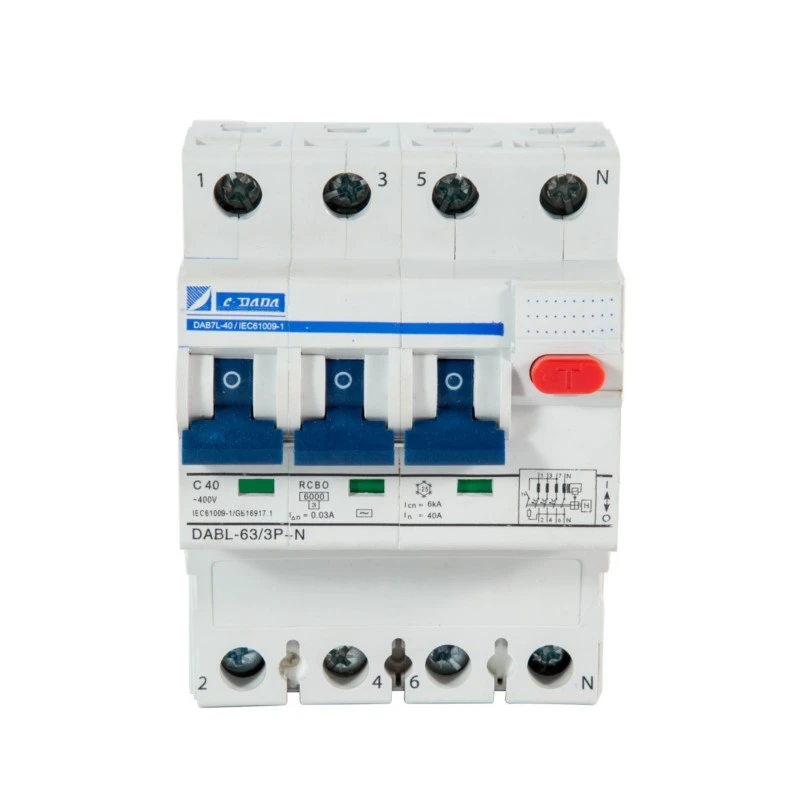

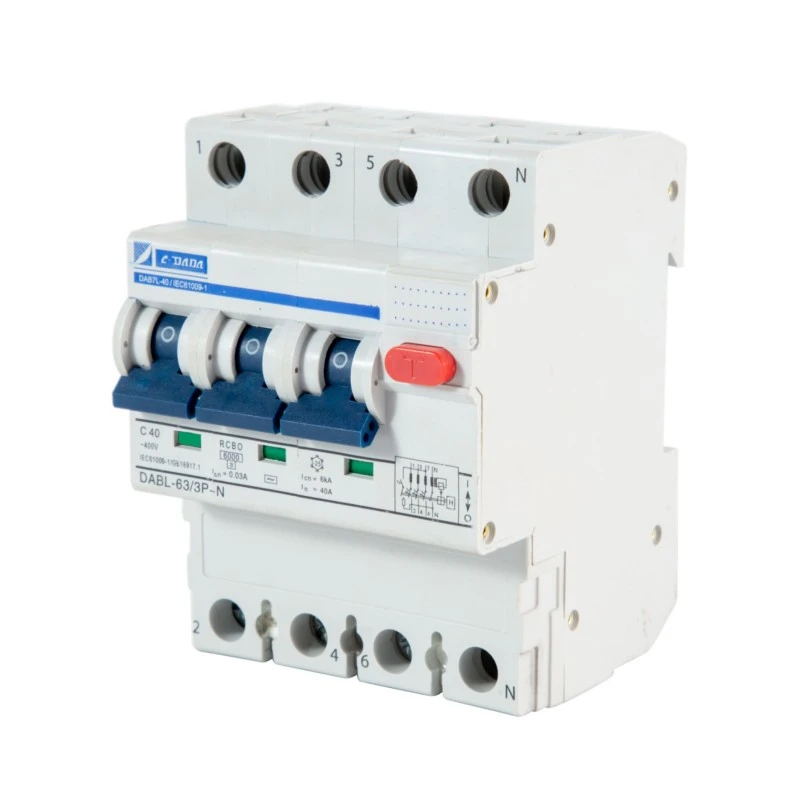

เสา: 2P (1+N) หรือ 4P (3+N)

อัตรากระแสไฟ (ใน): 6–63A (ช่วงทั่วไปขึ้นอยู่กับแพลตฟอร์ม DAB7)

ความไวที่เหลือ (I△n): 30mA (มาตรฐานสำหรับการป้องกันส่วนบุคคล; 100mA ไม่จำเป็น)

กระแสไม่สะดุด: 0.5 × I△n

เวลาการเดินทางที่ I△n: ≤ 0.1s

ทำลายความจุ: 6kA

ฟังก์ชั่นการป้องกัน:

กระแสตกค้าง (รั่ว) – การตรวจจับแม่เหล็กไฟฟ้า

★ โอเวอร์โหลด – ความร้อนแบบไบเมทัลลิก

★ ไฟฟ้าลัดวงจร – ปล่อยแม่เหล็ก

★ อุณหภูมิในการทำงาน: –25°C ถึง +40°C

การติดตั้ง: ความกว้าง 2 โมดูลบนราง DIN 35 มม

คุณสมบัติที่สำคัญ:

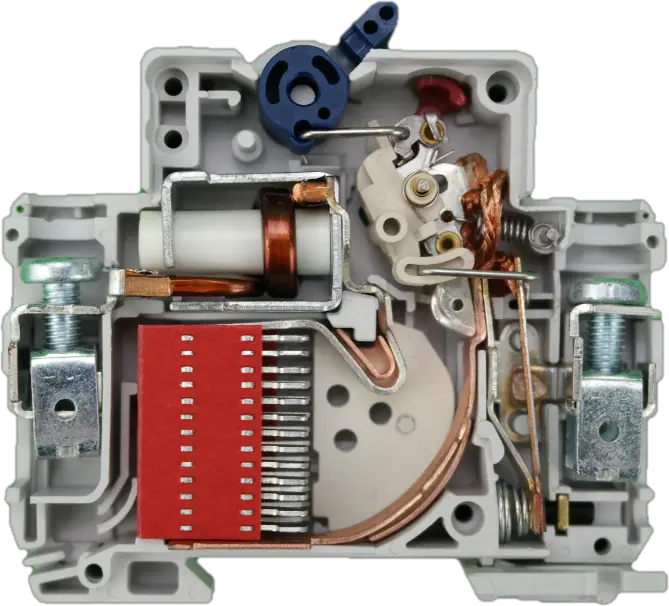

★กลไกดิฟเฟอเรนเชียลแม่เหล็กไฟฟ้าบริสุทธิ์

★ ตัวบ่งชี้ตำแหน่งหน้าสัมผัสอิสระ (สถานะเปิด / ปิด / ทริปที่แท้จริง)

★ปุ่ม "ทดสอบ" สำหรับการตรวจสอบการทำงานรายเดือน

★ แคลมป์ขั้วต่อแบบมีรอยบาก → การสูญเสียความร้อนลดลง ด้ามจับแข็งแรงขึ้น

★ หน้าสัมผัสแบบแบริ่งเงิน → ความทนทานสูง ความต้านทานต่ำ

★ สกรูอเนกประสงค์ (+/–) → ติดตั้งง่าย

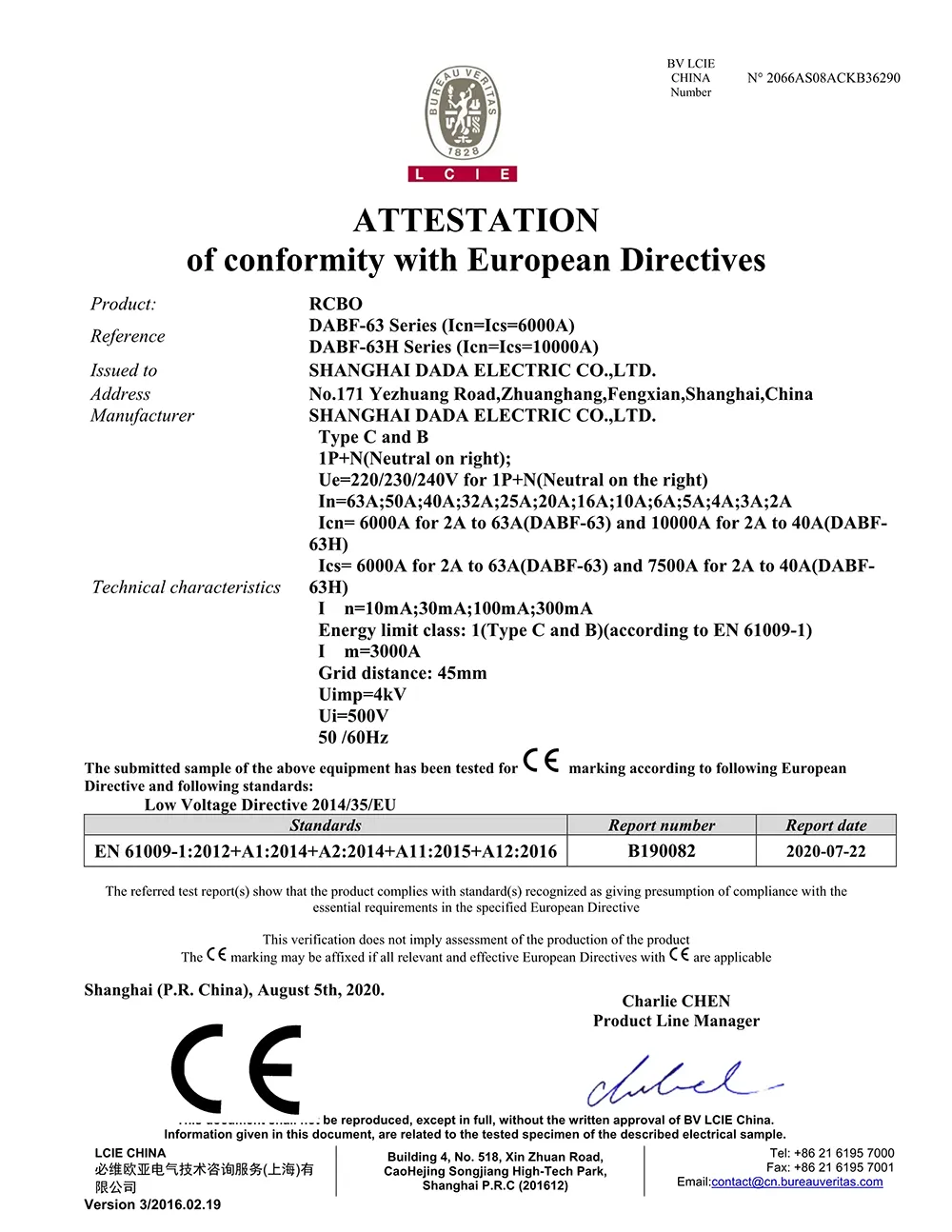

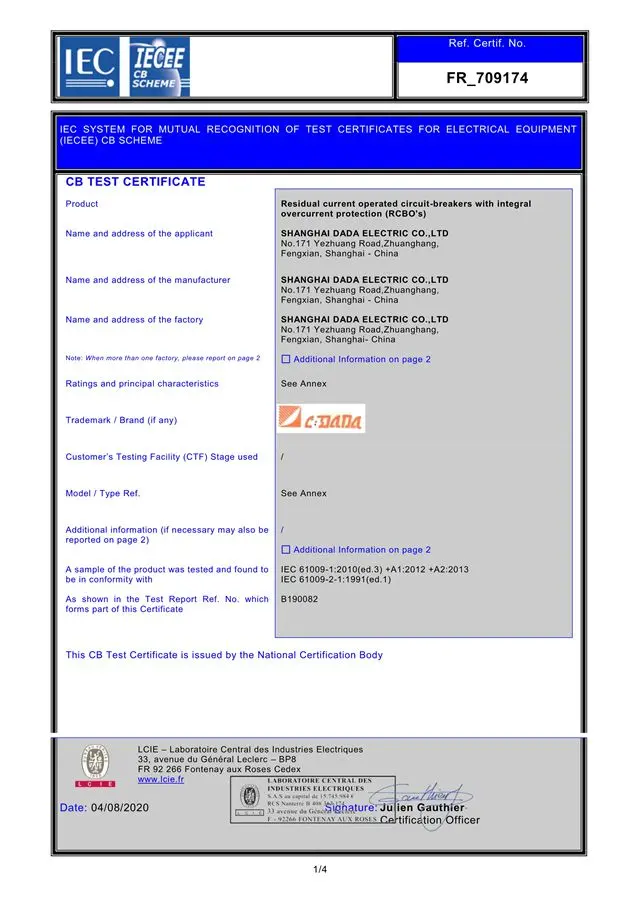

★ การรับรอง: CE, CB (วัสดุที่ได้มาตรฐาน RoHS)

เหตุใดจึงเลือก RCBO แม่เหล็กไฟฟ้า CDADA

★ ทำงานโดยไม่มีพลังงาน - เลยทีเดียว

ต่างจาก RCBO อิเล็กทรอนิกส์ RCBO แม่เหล็กไฟฟ้า 2P 4P ของเราไม่จำเป็นต้องใช้แรงดันไฟฟ้าในการตรวจจับการรั่วไหล เพื่อให้มั่นใจในการป้องกันระหว่างความล้มเหลวที่เป็นกลาง ไฟดับ หรือไฟดับโดยสิ้นเชิง

★ เหมาะสำหรับสถานที่ที่รุนแรงหรือห่างไกล

เหมาะสำหรับพื้นที่ชนบท สถานที่ก่อสร้าง ฟาร์ม อุโมงค์ และภูมิภาคที่มีโครงข่ายไม่เสถียรซึ่งอุปกรณ์อิเล็กทรอนิกส์อาจทำงานผิดปกติ

★ ล้มเหลวโดยเนื้อแท้

ไม่มีเซมิคอนดักเตอร์ = ไม่มีอายุการใช้งาน ไม่มีข้อผิดพลาดของซอฟต์แวร์ ไม่มีความไวของ EMI เพิ่งพิสูจน์ฟิสิกส์แม่เหล็กไฟฟ้า

★ สถานะการปฏิบัติงานที่ชัดเจน

ตัวบ่งชี้การสัมผัสอิสระจะแสดงสถานะการสัมผัสจริง ซึ่งมีความสำคัญอย่างยิ่งต่อการบำรุงรักษาและการตรวจสอบความปลอดภัย

★ กะทัดรัดและเชื่อถือได้

ขนาด 2 โมดูลช่วยประหยัดพื้นที่แผง ในขณะที่หน้าสัมผัสโลหะผสมเงินและขั้วต่อที่แข็งแกร่งช่วยให้มีอายุการใช้งานยาวนาน

★ การปฏิบัติตามทั่วโลก

ได้รับการรับรองมาตรฐาน IEC, CE และ CB—ได้รับความไว้วางใจสำหรับโครงการส่งออกและต่างประเทศ

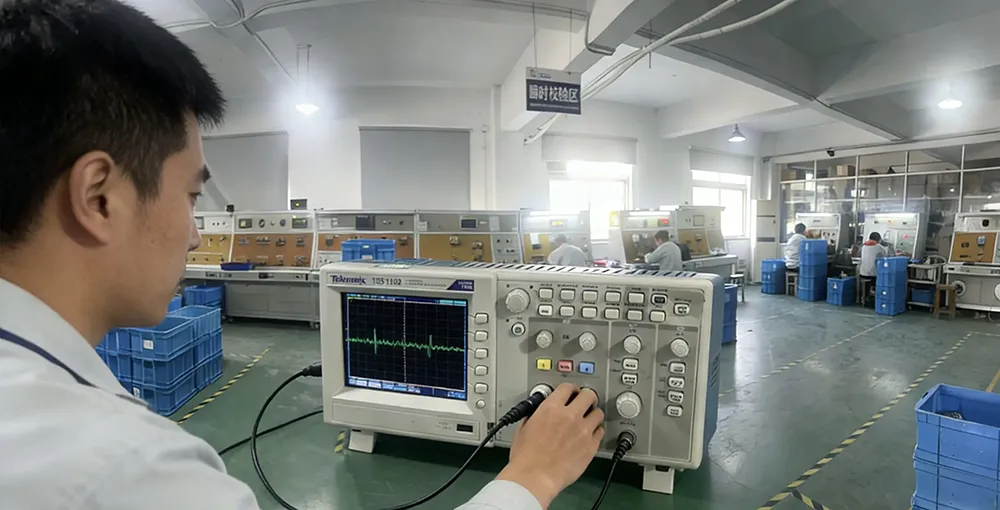

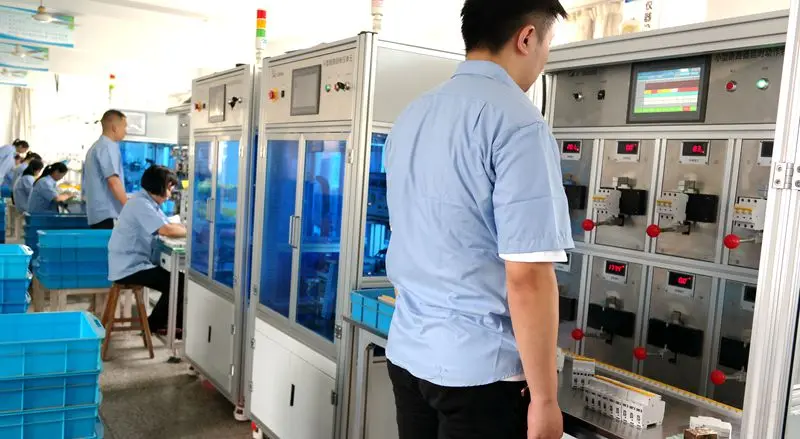

★ เนื่องจากเป็นนโยบายของเราที่จะตรวจสอบผลิตภัณฑ์ทั้งหมดที่ออกจากโรงงานของเรา 100% เราจึงสามารถรับประกันได้อย่างมั่นใจว่าผลิตภัณฑ์มีความถูกต้องแม่นยำ 100% ก่อนออกจากโรงงานของเรา

★ เราจะยังคงสร้างความเชี่ยวชาญทางเทคโนโลยีของเราต่อไปโดยการลงทุนในอุปกรณ์ กระบวนการ ผู้คน และการรับรองที่จะสะท้อนให้เห็นในผลิตภัณฑ์ของเราและในท้ายที่สุดคือความพึงพอใจของลูกค้า

การใช้งานทั่วไป

โครงการไฟฟ้าในชนบท

ปลั๊กไฟกลางแจ้งและจุดชาร์จ EV (ชั้นพื้นฐาน)

โรงรถ ห้องใต้ดิน และเวิร์คช็อป (สภาพแวดล้อมที่ชื้นและเย็น)

TT Earthing Systems (ในกรณีที่ความสมบูรณ์เป็นกลางไม่ดี)

วงจรสำรองและแผงฉุกเฉิน

คำถามที่พบบ่อย

คำถามที่ 1: RCBO แบบอิเล็กทรอนิกส์และแบบแม่เหล็กไฟฟ้าแตกต่างกันอย่างไร

A1:

คำถามที่ 2: RCBO นี้มีระบบป้องกันไฟกระชากหรือไม่

A2: ไม่ RCBO แบบแม่เหล็กไฟฟ้าที่แท้จริงไม่รวมวาริสเตอร์หรือตัวป้องกันไฟกระชาก ซึ่งต้องใช้ชิ้นส่วนอิเล็กทรอนิกส์ หากจำเป็นต้องมีการป้องกันไฟกระชาก ให้จับคู่กับ SPD (อุปกรณ์ป้องกันไฟกระชาก) แยกต่างหาก

คำถามที่ 3: 30mA เพียงพอสำหรับการป้องกันแรงกระแทกส่วนบุคคลหรือไม่

A3: ใช่. 30mA คือเกณฑ์มาตรฐาน IEC สำหรับการป้องกันช่วยชีวิตจากการสัมผัสโดยตรงในวงจรที่อยู่อาศัยและเชิงพาณิชย์

Q4: สามารถใช้เป็นความคุ้มครองรายได้หลักได้หรือไม่?

A4: ใช่ ด้วยความสามารถในการทำลาย 6kA ทำให้ DABF-63 สามารถทำหน้าที่เป็นการป้องกันขาเข้าในแผงจ่ายไฟขนาดเล็ก โดยเฉพาะอย่างยิ่งในระบบ TT

คำถามที่ 5: ทำไมต้องเลือก CDADA สำหรับ RCBO แบบแม่เหล็กไฟฟ้า

A5: CDADA เสนอ:

● การออกแบบแม่เหล็กไฟฟ้าของแท้ (ไม่มีอุปกรณ์อิเล็กทรอนิกส์ที่ซ่อนอยู่)

● ความสามารถในการทำงาน 0V ที่แท้จริง

● ขนาดกะทัดรัด 2 โมดูล ซึ่งพบได้ยากในประเภทแม่เหล็กไฟฟ้า

● ตัวบ่งชี้การสัมผัสอิสระสำหรับการตรวจสอบความปลอดภัย

● การรับรองระดับโลก (CE/CB) และการสนับสนุนที่พร้อมสำหรับ OEM
