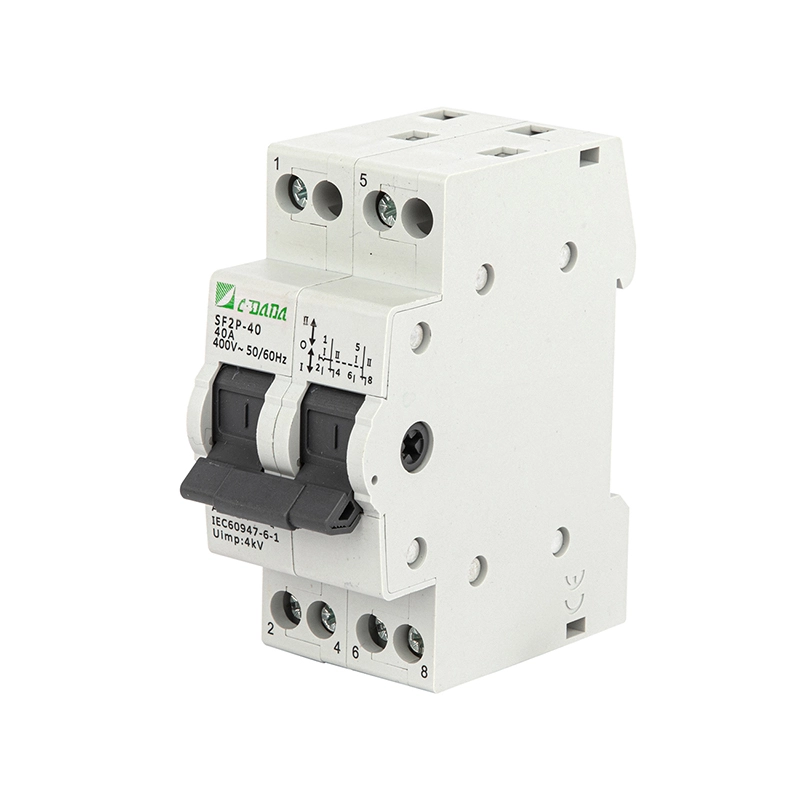

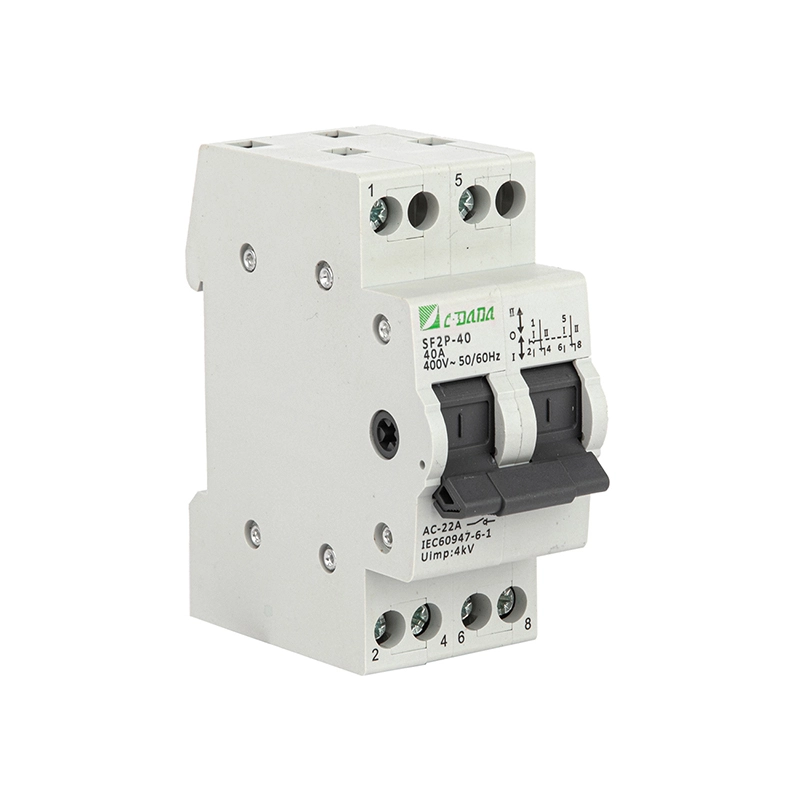

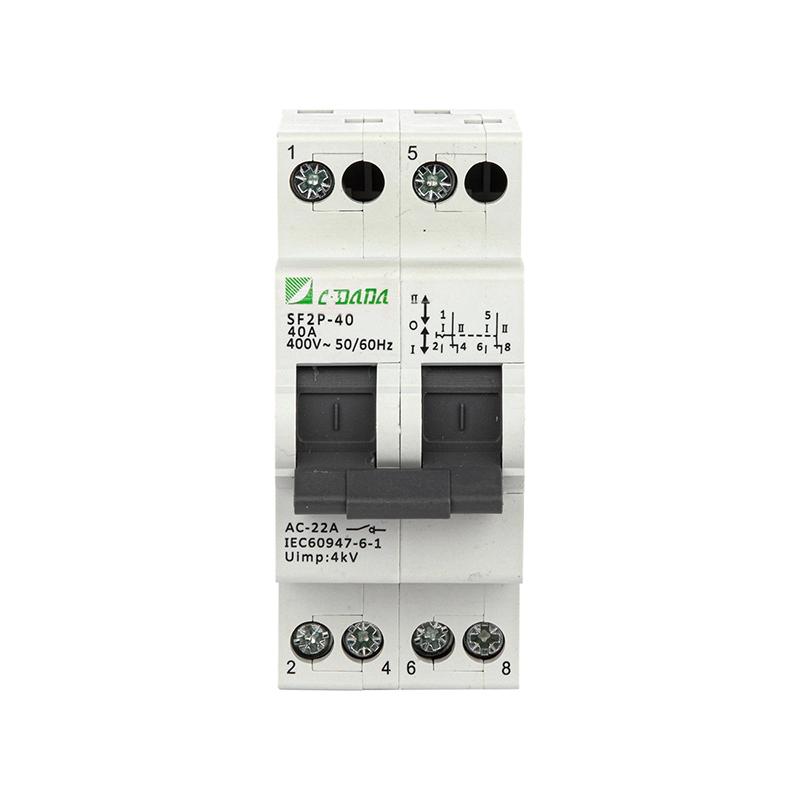

สวิตช์เปลี่ยนเกียร์ 2P

รับประกันการสลับแหล่งพลังงานที่ปลอดภัยและเชื่อถือได้ด้วยสวิตช์เปลี่ยนทาง 2P ซีรีส์ CDADA SF ซึ่งเหมาะสำหรับการแปลงวงจรที่สำคัญในการใช้งานที่อยู่อาศัย อาคารพาณิชย์ และอุตสาหกรรมเบา สวิตช์เปลี่ยนขนาดไมโครที่ติดตั้งบนราง DIN นี้รองรับแหล่งจ่ายไฟคู่หรือโหลดด้วยการทำงาน 3 ตำแหน่งที่ชัดเจน: I -OFF-II ช่วยให้เปลี่ยนระหว่างแหล่งจ่ายไฟหลัก/กริดและอุปกรณ์สำรอง/เครื่องกำเนิดไฟฟ้า การควบคุมมอเตอร์ไปข้างหน้า/ย้อนกลับ หรือวงจรตรวจสอบเฟส/แรงดันไฟฟ้าได้อย่างราบรื่น

สวิตช์เปลี่ยน CDADA 2P ได้รับการจัดอันดับสำหรับ AC 50/60Hz, 230–400V และกระแสตั้งแต่ 16A ถึง 125A เป็นไปตามมาตรฐาน IEC 60947-3 และ EN 60947-3 โดดเด่นด้วยตัวแสดงตำแหน่งเปิด/ปิด หน้าสัมผัสที่มีความนำไฟฟ้าสูง และกลไกสร้าง/ทำลายอย่างรวดเร็วด้วยสปริงช่วย ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่มั่นคงแม้ภายใต้การทำงานแบบแมนนวลบ่อยครั้ง ออกแบบมาเพื่อการติดตั้งแบบโมดูลาร์ควบคู่ไปกับ MCB และคอนแทคเตอร์ เหมาะอย่างยิ่งสำหรับแผงกระจายสินค้าในอาคาร ห้องสูบน้ำ ตู้โทรคมนาคม และระบบไฟฉุกเฉิน

ข้อมูลจำเพาะที่สำคัญ

ซีรี่ส์: สวิตช์เปลี่ยนเกียร์แบบแมนนวล ซีรีส์ SF 2P

ยี่ห้อ: CDADA | ผู้ผลิต: Shanghai DADA Electric CO.,LTD

เสา: 2P (เสาคู่) — มีจำหน่ายในรูปแบบ 1P ถึง 4P

กระแสไฟที่กำหนด: 16A – 125A (ลดลงถึง 80% เหนืออุณหภูมิแวดล้อม 40°C)

แรงดันไฟฟ้า: 230/400V AC, 50/60Hz

แรงดันฉนวน (อุ้ย): 500V

หมวดหมู่การใช้งาน: AC-22A (โหลดต้านทานและอุปนัยแบบผสม)

ทนต่อกระแสไฟในเวลาอันสั้น (Icw): 12×Ie เป็นเวลา 1 วินาที

กำลังการผลิต: 20×Ie, t=0.1s

อายุการใช้งานของกลไก: 8,500 ครั้ง

อายุการใช้งานทางไฟฟ้า: 1,500 การดำเนินงาน (ภายใต้ภาระ)

ระดับมลพิษ: II

การติดตั้ง: ราง DIN TH35 มาตรฐาน

การทำงาน: มือจับ 3 ตำแหน่งแบบแมนนวล (I – O – II)

ตัวบ่งชี้: ตำแหน่งเปิด/ปิดที่มองเห็นได้ผ่านการจัดตำแหน่งด้ามจับ

เทอร์มินัล: การเชื่อมต่อสายเคเบิลหรือบัสบาร์

แรงบิดในการขัน:

1.2 นิวตันเมตร (16–40A)

3.5 นิวตันเมตร (63–125A)

หมายเหตุด้านความปลอดภัย: ไม่มีห้องดับเพลิงส่วนโค้ง → ต้องใช้กับฟิวส์อัปสตรีม/MCB เพื่อป้องกันไฟฟ้าลัดวงจร

เอกสารข้อมูลทางเทคนิค

เหตุใดจึงเลือกสวิตช์เปลี่ยน CDADA 2P

★ การแยก 3 ตำแหน่งที่ปลอดภัย

ตำแหน่งปิดจริง (O) จะตัดการเชื่อมต่อทั้งสองแหล่ง ซึ่งมีความสำคัญอย่างยิ่งต่อการบำรุงรักษาและความปลอดภัยในการป้องกันการป้อนกลับ

★ การออกแบบโมดูลาร์ราง DIN

ติดตั้งภายในไม่กี่วินาทีควบคู่ไปกับ MCB—ประหยัดพื้นที่และลดความซับซ้อนของการจัดวางแผงในอาคารอัจฉริยะหรือกล่องหุ้ม OEM

★ผู้ติดต่อที่มีความน่าเชื่อถือสูง

รูปทรงหน้าสัมผัสไดนามิก-คงที่ที่ได้รับการปรับปรุงให้เหมาะสมช่วยให้มั่นใจถึงความต้านทานต่ำและความเสถียรในระยะยาว

★ การปฏิบัติตามทั่วโลก

ได้รับการรับรองมาตรฐาน IEC 60947-3 ซึ่งเป็นที่ยอมรับในยุโรป เอเชีย แอฟริกา และละตินอเมริกา

★การทำงานที่ปลอดภัยต่อผู้ใช้

กลไกสปริงช่วยช่วยป้องกันการมีส่วนร่วมบางส่วน ด้ามจับแบบขยายเป็นอุปกรณ์เสริมสำหรับรุ่น 63A+

★ การใช้งานที่หลากหลาย

ตั้งแต่การถ่ายโอนเครื่องกำเนิดไฟฟ้าไปจนถึงการกลับทิศทางของมอเตอร์—สวิตช์เดียว หลากหลายฟังก์ชัน

การใช้งานทั่วไป

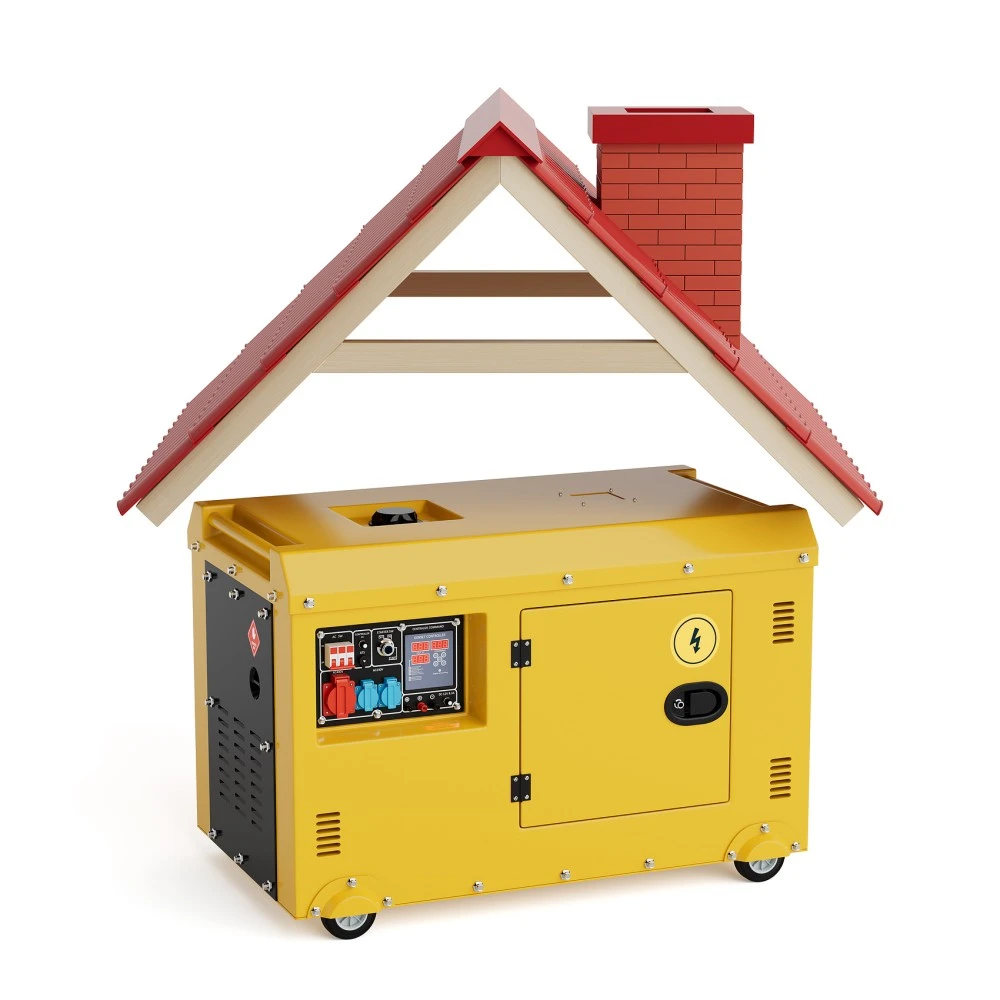

ระบบไฟฟ้าสำรอง: สลับระหว่างยูทิลิตี้และเครื่องกำเนิดไฟฟ้า

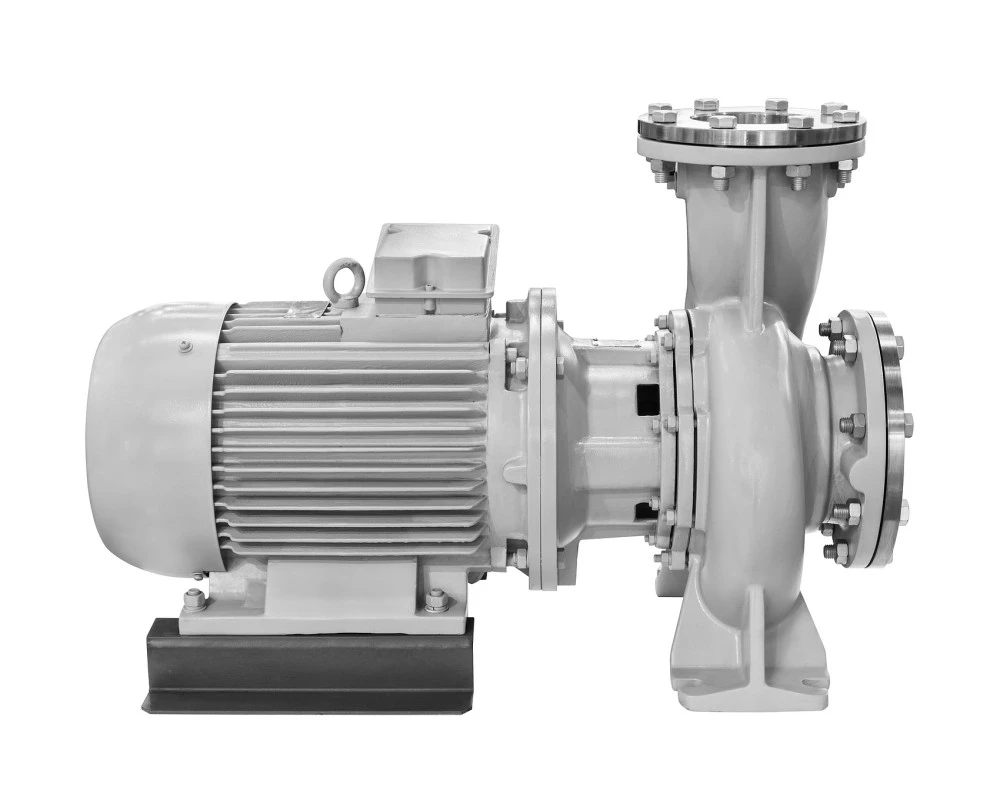

การควบคุมมอเตอร์: การหมุนไปข้างหน้า/ย้อนกลับของปั๊มหรือพัดลมขนาดเล็ก

วงจรการวัด: การเลือกแรงดันไฟฟ้า/เฟสในแผงวัดแสง

ระบบอัตโนมัติในอาคาร: การสลับหน่วย HVAC คู่, การถ่ายโอนไฟฉุกเฉิน

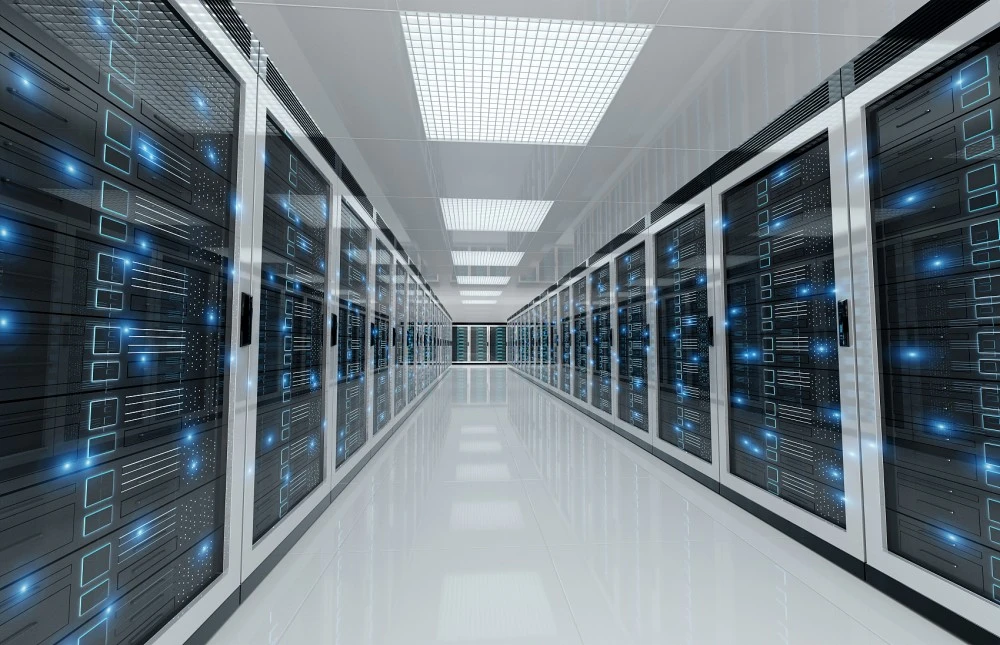

โทรคมนาคมและศูนย์ข้อมูล: การเลือกแหล่ง PSU ซ้ำซ้อน

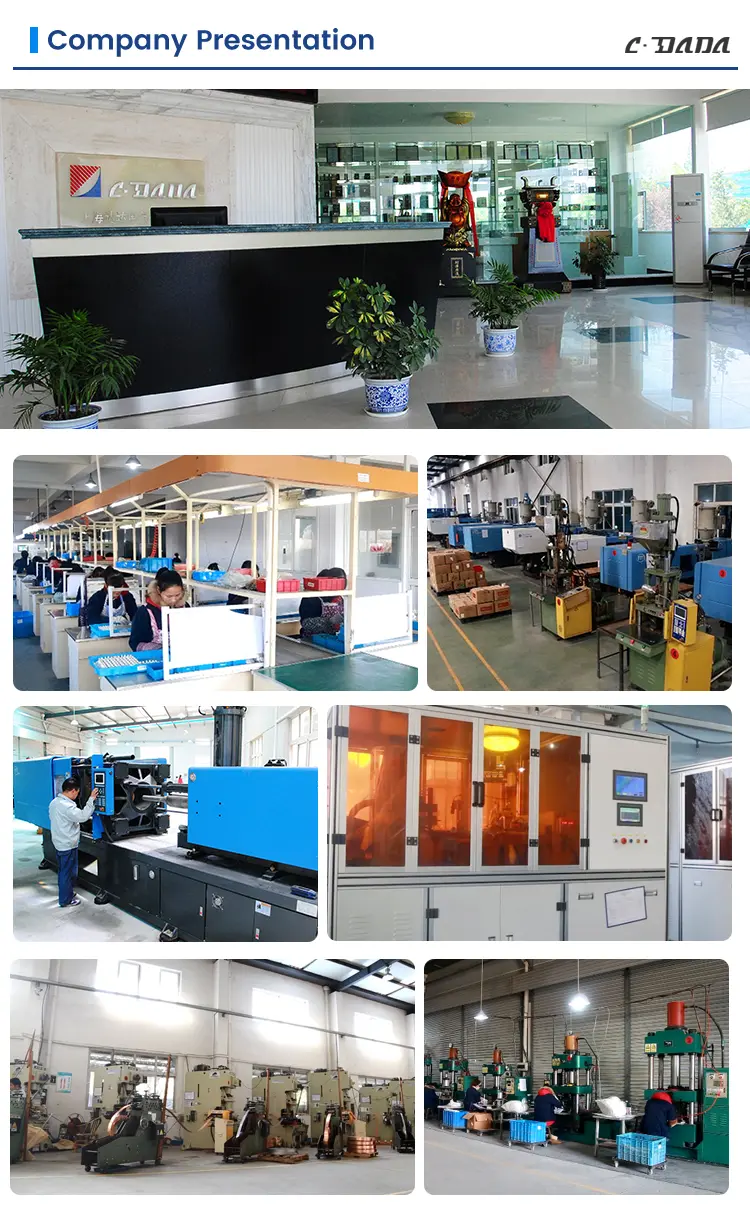

เกี่ยวกับ CDADA

★ ข้อดีหลักของเราคือ:

1) การรับรองระดับนานาชาติที่สมบูรณ์

2) ความสามารถ OEM / ODM ที่แข็งแกร่ง

3) อัตราส่วนต้นทุนต่อประสิทธิภาพสูง

4) กำลังการผลิตขนาดใหญ่ที่เชื่อถือได้

5) ประสบการณ์การส่งออกที่กว้างขวาง

★ ผลิตภัณฑ์ของเราประสบความสำเร็จในการส่งออกไปยังประเทศในเอเชียตะวันออกเฉียงใต้ ตะวันออกกลาง อเมริกาใต้ แอฟริกา ยุโรป และ CIS โดยมุ่งเน้นที่ตลาด Belt and Road

★ เราลงทุนอย่างต่อเนื่องในการวิจัยและพัฒนา ติดตามมาตรฐานระดับโลกและแนวโน้มของตลาด และร่วมมือกับผู้เชี่ยวชาญในอุตสาหกรรมเพื่ออัพเกรดกลุ่มผลิตภัณฑ์ของเรา

คำถามที่พบบ่อย

คำถามที่ 1: ฉันสามารถสลับระหว่างโหลดได้หรือไม่

A1: ไม่แนะนำ. สวิตช์เปลี่ยนทางแบบ 2P ซีรีส์ SF ไม่มีห้องดับเพลิงแบบอาร์ค ยกเลิกการจ่ายไฟให้กับวงจรก่อนทำการสวิตช์ทุกครั้ง หรือใช้เฉพาะสำหรับการถ่ายโอนที่ไม่มีโหลดเท่านั้น (เช่น ฟังก์ชันตัวแยกวงจร) สำหรับการสลับโหลดที่ใช้งานอยู่ ให้พิจารณา ATS แบบใช้มอเตอร์หรือตัวตัดการเชื่อมต่อสวิตช์แบบฟิวส์

คำถามที่ 2: เพราะเหตุใดจึงมีตำแหน่ง “O” (ปิด)

A2: ตำแหน่งปิดตรงกลางช่วยให้มั่นใจได้ว่าแยกจากแหล่งพลังงานทั้งสองอย่างสมบูรณ์ ซึ่งจำเป็นสำหรับความปลอดภัยในการบำรุงรักษาและป้องกันการป้อนกลับเข้าสู่เครื่องกำเนิดไฟฟ้าหรืออินเวอร์เตอร์

คำถามที่ 3: ฉันจำเป็นต้องมีฟิวส์กับสวิตช์นี้หรือไม่?

A3: ใช่. เนื่องจากไม่สามารถรบกวนกระแสไฟฟ้าลัดได้ ให้จับคู่กับฟิวส์อัปสตรีมหรือ MCB ที่พิกัดสำหรับกระแสไฟฟ้าลัดวงจรของระบบของคุณเสมอ

Q4: สามารถควบคุมทิศทางมอเตอร์ได้หรือไม่?

A4: ได้—สำหรับมอเตอร์ขนาดเล็ก สวิตช์ 2P สามารถย้อนกลับลำดับเฟสได้เมื่อเดินสายอย่างถูกต้อง ตรวจสอบให้แน่ใจว่ามอเตอร์หยุดและตัดพลังงานแล้วก่อนที่จะเปลี่ยนทิศทาง

คำถามที่ 5: ทำไมต้องเลือก CDADA มากกว่ายี่ห้ออื่น

A5: CDADA เสนอ:

● อินเตอร์ล็อคเชิงกล 3 ตำแหน่งที่แท้จริง (ไม่มีสถานะลอยตัว)

● ความเข้ากันได้ของราง DIN กับมาตรฐานแผงทั่วโลก

● การแสดงตำแหน่งสวิตช์ด้วยภาพที่ชัดเจน

● กลไกสปริงที่แข็งแกร่งสำหรับแรงกดสัมผัสที่เชื่อถือได้

● ราคาที่แข่งขันได้พร้อมการรับรอง IEC เต็มรูปแบบและการสนับสนุนทางเทคนิค
