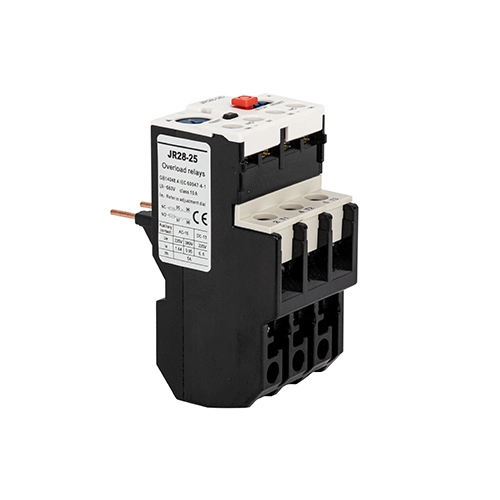

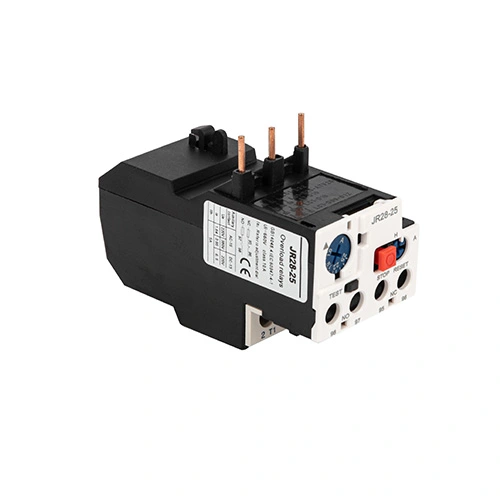

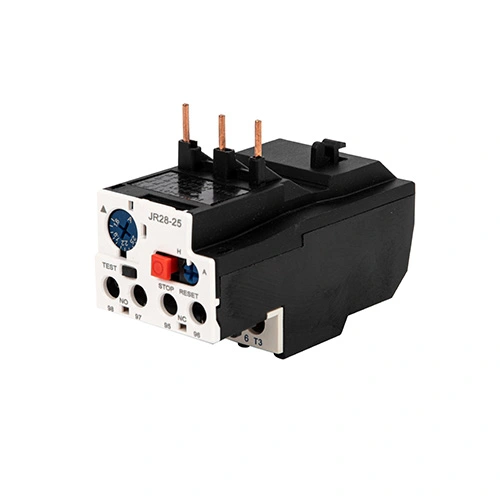

JR28 รีเลย์โอเวอร์โหลดความร้อน

ปกป้องมอเตอร์ของคุณด้วยรีเลย์โอเวอร์โหลดความร้อน JR28 ซึ่งเป็นโซลูชันการป้องกันอัจฉริยะและแข็งแกร่งที่พัฒนาโดย CDADA ซึ่งเป็นผู้ผลิตที่เชื่อถือได้ในประเทศจีน ออกแบบมาเพื่อใช้งานร่วมกับคอนแทคเตอร์ซีรีส์ CDADA D (D9 ถึง D150) ได้อย่างราบรื่น รีเลย์ JR28 ให้การป้องกันที่ครอบคลุมต่อ:

● โอเวอร์โหลด

● เฟสล้มเหลว (สูญเสียหนึ่งเฟส)

● เวลาสตาร์ทมอเตอร์นานเกินไป

● การหยุดโรเตอร์เป็นเวลานาน

ด้วยช่วงกระแสไฟที่ปรับได้อย่างกว้างขวางตั้งแต่ 0.1A ถึง 140A ซีรีส์ JR28 ครอบคลุมการใช้งานตั้งแต่พัดลมขนาดเล็กไปจนถึงปั๊มและคอมเพรสเซอร์อุตสาหกรรมขนาดใหญ่ มีปุ่มทดสอบสำหรับการตรวจสอบวงจรควบคุม ตัวแสดงการตัดการทำงานที่ชัดเจน การเลือกการรีเซ็ตด้วยตนเองหรืออัตโนมัติ และฝาปิดแบบปิดผนึกได้เพื่อป้องกันการปรับเปลี่ยนโดยไม่ได้รับอนุญาต CDADA JR28 สร้างขึ้นจากเทคโนโลยีความร้อนแบบไบเมทัลลิกที่ได้รับการพิสูจน์แล้วและเป็นไปตามมาตรฐาน IEC 60947-4-1 ช่วยให้มั่นใจได้ถึงการปกป้องมอเตอร์ที่เชื่อถือได้และเป็นมิตรต่อการบำรุงรักษาในสภาพแวดล้อมที่มีความต้องการสูงทั่วโลก

ข้อมูลจำเพาะที่สำคัญ

ซีรี่ส์: JR28 เทอร์มอลโอเวอร์โหลดรีเลย์

ยี่ห้อ: CDADA | ผู้ผลิต: Shanghai DADA Electric CO.,LTD

ความเข้ากันได้: ออกแบบมาสำหรับคอนแทคเตอร์ D9, D12, D18 … สูงถึง D150 (ซีรีส์ LC1-D/F)

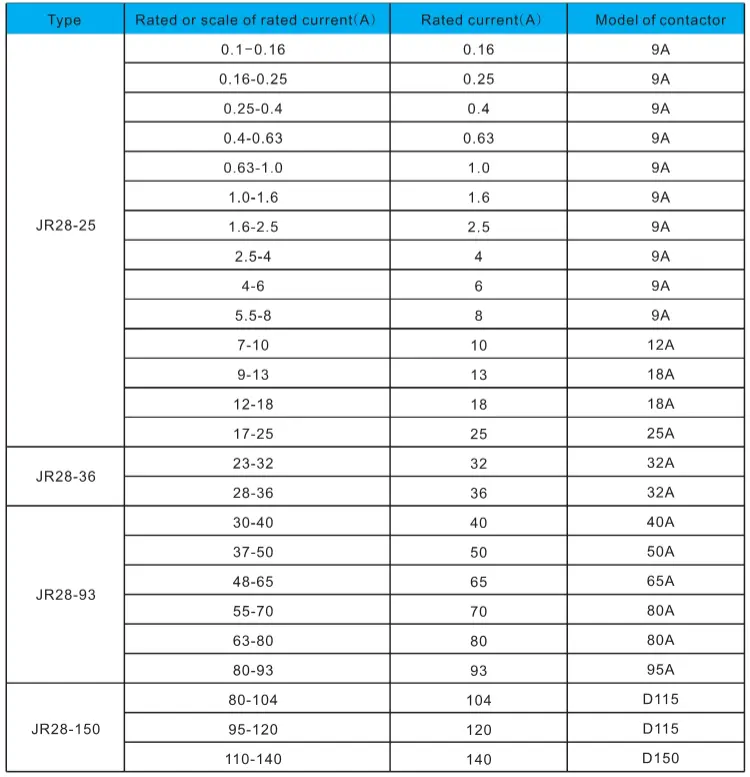

ช่วงกระแสไฟที่กำหนด: 0.1A – 140A (หลายรุ่น: JR28-25, JR28-36, JR28-93, JR28-150 ฯลฯ)

เสา: 3 เสา (ตรวจสอบทุกเฟสเพื่อดูความไม่สมดุล)

ฟังก์ชั่นการป้องกัน:

★ความร้อนเกินพิกัด

★การตรวจจับความล้มเหลวของเฟส

★การตรวจสอบเวลาเริ่มต้นที่ยาวนาน

★การป้องกันแผงโรเตอร์

โหมดรีเซ็ต: ด้วยตนเองหรืออัตโนมัติ (ผ่านสวิตช์เลือก)

ปุ่มทดสอบ: จำลองการเดินทาง—เปิดใช้งานทั้งหน้าสัมผัสเสริม NO และ NC

ปุ่มหยุด: เปิดหน้าสัมผัส NC เท่านั้น (สำหรับการส่งสัญญาณฉุกเฉิน)

ตัวบ่งชี้การเดินทาง: ธงภาพแสดงสถานะการสะดุด

ล็อคการตั้งค่า: สามารถปิดผนึกฝาครอบได้เพื่อป้องกันการงัดแงะ

หน้าสัมผัสเสริม: มาตรฐาน 1NO + 1NC (สำหรับสัญญาณเตือน การป้อนกลับ PLC หรือลูกโซ่)

การติดตั้ง: การออกแบบแบบ Snap-on โดยตรงบนคอนแทคเตอร์ CDADA ที่รองรับ

การรับรอง: สอดคล้องกับ IEC/EN 60947-4-1 (มีเอกสาร CE)

เหตุใดจึงเลือกรีเลย์โอเวอร์โหลดความร้อน CDADA JR28

★  ความครอบคลุมปัจจุบันกว้าง

ตั้งแต่ 0.1A ถึง 140A—รองรับทุกอย่างตั้งแต่มอเตอร์ HP แบบเศษส่วนไปจนถึงไดรฟ์อุตสาหกรรมขนาด 110kW+

★ ความเข้ากันได้เต็มรูปแบบกับคอนแทคเตอร์ D-Series

ออกแบบมาเพื่อให้พอดีกับ D9 ถึง D150 ช่วยให้มั่นใจได้ถึงการทำงานร่วมกันทางกลและความร้อนที่สมบูรณ์แบบ

★คุณสมบัติการวินิจฉัยขั้นสูง

★ ปุ่ม TEST ตรวจสอบการเดินสายไฟควบคุมโดยไม่มีไฟฟ้าขัดข้อง

★ปุ่ม STOP ช่วยให้สามารถส่งสัญญาณภายนอกได้

★ ตัวบ่งชี้การเดินทางเร่งความเร็วในการแก้ไขปัญหา

★ ความน่าเชื่อถือระดับอุตสาหกรรม

กลไกการระบายความร้อนแบบไบเมทัลลิกที่แท้จริง (ไม่ใช่แบบอิเล็กทรอนิกส์)—ภูมิคุ้มกันต่อ EMI แรงดันไฟกระชาก และข้อผิดพลาดของซอฟต์แวร์

★ ความปลอดภัยและการปฏิบัติตามข้อกำหนดพร้อม

ฝาครอบปิดผนึกได้ตรงตามข้อกำหนดของ ISO, CE และการตรวจสอบโรงงานสำหรับการตั้งค่าแบบล็อค

★ การป้องกันที่คุ้มค่า

ป้องกันมอเตอร์ไหม้ ลดเวลาหยุดทำงาน และยืดอายุอุปกรณ์ เหมาะสำหรับ OEM และผู้วางระบบ

★ รายละเอียดการบรรจุแตกต่างกันไปตามผลิตภัณฑ์ เราให้ข้อมูลนี้ไว้ในใบเสนอราคาและรายการบรรจุภัณฑ์ของเรา กล่องส่งออกมาตรฐานได้รับการออกแบบมาเพื่อการจัดวางบนพาเลทและการโหลดตู้คอนเทนเนอร์อย่างเหมาะสมที่สุด

การใช้งานทั่วไป

★ ชุดสตาร์ทมอเตอร์: จับคู่กับคอนแทคเตอร์สำหรับปั๊ม พัดลม สายพานลำเลียง

★ ระบบ HVAC: ชิลเลอร์ หอทำความเย็น เครื่องจัดการอากาศ

★ น้ำและน้ำเสีย: ปั๊มจุ่มและแรงเหวี่ยง

★ การผลิต: เครื่องผสม เครื่องอัดรีด สายการบรรจุ

★ Mining & Construction: Crushers, hoists, ventilation fans

คำถามที่พบบ่อย

คำถามที่ 1: ซีรีส์ JR28 และ LRD แตกต่างกันอย่างไร

A1: ทั้งคู่เป็นรีเลย์โอเวอร์โหลดความร้อนจาก CDADA ซีรีส์ JR28 รองรับกระแสที่สูงกว่า (สูงถึง 140A) และออกแบบมาสำหรับคอนแทคเตอร์ขนาดใหญ่ (สูงถึง D150) ในขณะที่ LRD โดยทั่วไปจะครอบคลุมช่วงที่ต่ำกว่า (สูงถึง ~104A) ในด้านการใช้งาน พวกมันให้การป้องกันที่คล้ายกัน—แต่ JR28 ได้รับการปรับให้เหมาะสมสำหรับการใช้งานในอุตสาหกรรมหนัก

คำถามที่ 2: ฉันสามารถใช้รีเลย์โอเวอร์โหลดความร้อน JR28 กับคอนแทคเตอร์ที่ไม่ใช่ CDADA ได้หรือไม่

A2: แม้ว่าจะเป็นไปได้ในบางกรณี ประสิทธิภาพสูงสุดและการสนับสนุนการรับประกันจำเป็นต้องจับคู่กับคอนแทคเตอร์ CDADA D-series (D9–D150) ความพอดีทางกล การกระจายความร้อน และเส้นโค้งการประสานงานได้รับการตรวจสอบว่าเป็นระบบ

คำถามที่ 3: การป้องกันความล้มเหลวของเฟสทำงานอย่างไรใน JR28

A3: หากเฟสหนึ่งหายไป ตัวนำสองตัวที่เหลือจะส่งกระแสไฟไม่สมดุล ทำให้เกิดความร้อนไม่สมมาตรในแถบโลหะคู่ JR28 ตรวจพบความไม่สมดุลนี้และเคลื่อนที่ได้เร็วกว่าภายใต้โหลดเกินปกติ ช่วยป้องกันความเสียหายของขดลวดมอเตอร์

คำถามที่ 4: การรีเซ็ตด้วยตนเองปลอดภัยกว่าการรีเซ็ตอัตโนมัติหรือไม่

A4: ใช่—สำหรับระบบที่สำคัญ การรีเซ็ตด้วยตนเองจะบังคับให้ผู้ปฏิบัติงานตรวจสอบและล้างข้อผิดพลาดก่อนรีสตาร์ท การรีเซ็ตอัตโนมัติเหมาะสำหรับอุปกรณ์แบบอัตโนมัติหรือระยะไกลที่ให้ความสำคัญกับความต่อเนื่อง (เช่น ปั๊มทำความเย็น)

คำถามที่ 5: เหตุใดจึงเลือก CDADA JR28 มากกว่าแบรนด์ระดับโลก

A5: CDADA เสนอ:

● กลไกส่วนต่างความร้อนที่แท้จริงพร้อมความแม่นยำสูง

● เข้ากันได้อย่างสมบูรณ์กับคอนแทคเตอร์ D9–D150—ความน่าเชื่อถือแบบพลักแอนด์เพลย์

● ฟังก์ชั่นทดสอบ หยุด รีเซ็ต และปิดผนึกในอุปกรณ์ขนาดกะทัดรัดเครื่องเดียว

● ราคาที่แข่งขันได้และมีคุณภาพตามมาตรฐาน CE

● การสนับสนุนทางเทคนิคที่รวดเร็วและเอกสารภาษาอังกฤษสำหรับลูกค้าทั่วโลก
