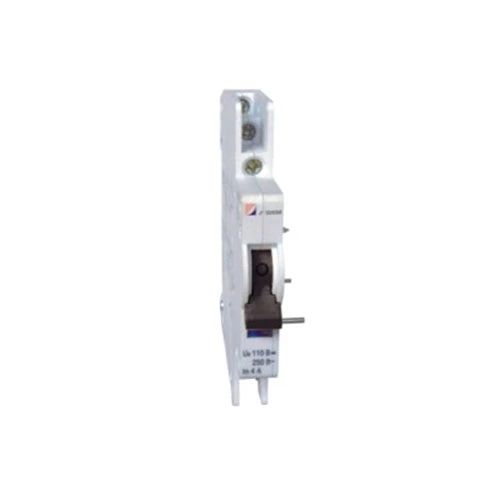

สัญญาณเตือน MCB และหน้าสัมผัสเสริม

CDADA เป็นผู้ผลิตและซัพพลายเออร์ที่มีประสบการณ์มากกว่า 40 ปี เราพบเห็นโครงการมากเกินไปที่ผู้ควบคุมแผงพลาดเบรกเกอร์สะดุด จนกว่าจะสายเกินไป นั่นเป็นเหตุผลที่เราออกแบบ CDADA MCB Alarm and Auxiliary Contact (DAB7-FL): โซลูชันอัจฉริยะประหยัดพื้นที่ที่ให้สัญญาณสำคัญสองสัญญาณในโมดูลเดียว ได้แก่ ตำแหน่งเบรกเกอร์ (เปิด/ปิด) และเหตุผลการตัดการทำงาน (โอเวอร์โหลด/ลัดวงจร)

คำแนะนำของเรา: หากระบบควบคุมของคุณจำเป็นต้องแยกความแตกต่างระหว่างการปิดระบบด้วยตนเองและการตัดการทำงานผิดพลาด นี่คืออุปกรณ์เสริมที่คุณต้องระบุ ผู้ติดต่อเสริมมาตรฐานเพียงอย่างเดียวไม่สามารถบอกความแตกต่างได้ แต่ของเราทำได้

การออกแบบสองฟังก์ชัน: หนึ่งโมดูล สองสัญญาณ

CDADA MCB Alarm & Auxiliary Contact มีหน้าสัมผัสถ่ายโอนอิสระ 2 ช่องพร้อมตัวเลือกเชิงกลอันชาญฉลาด:

★ ตัวบ่งชี้สีเหลืองที่ "A": หน้าสัมผัสทั้งสองทำหน้าที่เป็นหน้าสัมผัสเสริม → ส่งสัญญาณสถานะเปิด/ปิด MCB

★ ตัวบ่งชี้สีเหลืองที่ “AL”:

★ ติดต่อทางซ้าย = เสริม (สถานะเปิด/ปิด)

★ การสัมผัสทางขวา = สัญญาณเตือน (เปิดใช้งานเฉพาะเมื่อ MCB ทริปเนื่องจากความผิดปกติ)

★ ซึ่งหมายความว่าคุณสามารถต่อสาย:

★ ไฟสีเขียวเพื่อแสดง "เปิดเครื่อง"

★ ไฟสีแดงหรืออินพุต PLC เพื่อกระตุ้น "สัญญาณเตือนข้อผิดพลาด"

★ ทั้งหมดนี้มาจากโมดูลเสริมเพียงโมดูลเดียวบน DAB7-63 MCB ของคุณ

ข้อมูลจำเพาะทางเทคนิค

ข้อสำคัญ: อุปกรณ์เสริมนี้ไม่สามารถใช้แบบสแตนด์อโลนได้ ต้องติดตั้งเข้ากับ DAB7-63 MCB โดยตรง

คู่มือการติดตั้ง (จากวิศวกรภาคสนามของเรา)

★ ทำตามขั้นตอนเหล่านี้เพื่อการทำงานที่ปลอดภัยและเชื่อถือได้:

★ ปิดวงจรก่อนการติดตั้ง

★ เลื่อนโมดูล DAB7-FL ไปไว้ทางด้านซ้ายของ DAB7-63 MCB จนกว่าจะมีเสียงคลิก

★ ยึดให้แน่นด้วยเทปสองหน้าที่ให้มา (เพื่อกันแรงสั่นสะเทือน)

★ เชื่อมต่อสายไฟเข้ากับขั้วต่อ 4 เส้น (2 เส้นต่อกลุ่มผู้ติดต่อ):

★ ใช้คู่ซ้ายเป็นตัวช่วย (สถานะ)

★ ใช้คู่ที่เหมาะสมสำหรับการเตือน (การตรวจจับการเดินทาง)

★ ตั้งค่าตัวเลือกสีเหลืองเป็น “AL” หากคุณต้องการฟังก์ชันการแจ้งเตือนข้อผิดพลาด

★ การทดสอบ: ทริป MCB ด้วยตนเอง—เฉพาะหน้าสัมผัสสัญญาณเตือนเท่านั้นที่ควรเปลี่ยนสถานะในระหว่างการทริปฟอลต์

★ เคล็ดลับสำหรับมือโปร: ติดป้ายสายไฟให้ชัดเจน! ช่างเทคนิคหลายคนสับสนระหว่างสัญญาณเสริมและสัญญาณเตือนระหว่างการทดสอบเดินเครื่อง

เมื่อใดที่คุณควรใช้สิ่งนี้แทนการติดต่อเสริมมาตรฐาน?

การใช้งานทั่วไป:

★ การตรวจสอบ PDU ของศูนย์ข้อมูล

★ กล่องรวมพลังงานแสงอาทิตย์

★ แผงควบคุมอุตสาหกรรม

★ ระบบการจัดการอาคาร (BMS)

★ วงจรความปลอดภัยของลิฟต์หรือ HVAC

คำถามที่พบบ่อย

คำถามที่ 1: ฉันสามารถใช้สิ่งนี้กับ MCB ที่ไม่ใช่ CDADA ได้หรือไม่

A1: ไม่ DAB7-FL ได้รับการออกแบบทางกลและมิติสำหรับเบรกเกอร์ CDADA DAB7-63 เท่านั้น มันจะไม่พอดีกับ Schneider, ABB หรือ Siemens MCB

Q2: ผู้ติดต่อปลุกทำงานอย่างไรจริง ๆ ?

A2: ภายใน MCB กลไกสลักตัดการทำงานจะเคลื่อนที่แตกต่างออกไประหว่างการเดินทางข้อบกพร่องด้านความร้อน/แม่เหล็ก เทียบกับการปิดสวิตช์ด้วยตนเอง DAB7-FL ตรวจจับความแตกต่างทางกลนี้และเปิดใช้งานหน้าสัมผัสสัญญาณเตือนเฉพาะในกรณีที่เกิดข้อผิดพลาดจริงเท่านั้น

คำถามที่ 3: ฉันจำเป็นต้องมีผู้ติดต่อทั้งสองแบบมีสายหรือไม่

A3: ไม่จำเป็นเลย คุณสามารถใช้เพียงอุปกรณ์เสริม เฉพาะสัญญาณเตือน หรือทั้งสองอย่าง ขึ้นอยู่กับตรรกะการควบคุมของคุณ โมดูลนี้ช่วยให้คุณมีความยืดหยุ่น

คำถามที่ 4: เหมาะสำหรับการใช้งานพลังงานแสงอาทิตย์แบบ DC หรือไม่

A4: ใช่! ด้วยอัตรา DC-12 ที่ 110V/0.5A จึงเหมาะอย่างยิ่งสำหรับการตรวจสอบสายโซลาร์เซลล์ที่คุณต้องการตรวจจับข้อผิดพลาดของอาร์เรย์ PV จากระยะไกล

คำถามที่ 5: เหตุใดจึงเลือก CDADA มากกว่าแบรนด์ทั่วไป

A5: เพราะเรานำเสนอ:

● การเลือกปฏิบัติข้อผิดพลาดที่แท้จริง (ไม่ใช่แค่การตรวจจับตำแหน่ง)

● บูรณาการอย่างราบรื่นกับ DAB7 MCB—โดยไม่ต้องใช้เพลตอะแดปเตอร์

● ข้อต่อทางกลที่ผ่านการทดสอบจากโรงงาน – ไม่มีสัญญาณเล่นหรือพลาด

● ตัวบ่งชี้ที่มองเห็นได้ชัดเจน (ธงสีเหลือง) สำหรับการตรวจสอบภาคสนาม

● การรับรองระดับโลก (CE, CB, RoHS) สำหรับโครงการที่ไม่ยุ่งยาก

หมายเหตุสุดท้ายจาก CDADA R&D

ในระบบไฟฟ้าสมัยใหม่ 'การเปิด/ปิด' ไม่เพียงพอ คุณจำเป็นต้องมีสติปัญญา MCB Alarm & Auxiliary Contact ของเราเปลี่ยนเบรกเกอร์ธรรมดาให้เป็นโหนดการวินิจฉัย ช่วยให้คุณสร้างแผงที่ชาญฉลาดและปลอดภัยยิ่งขึ้น และเนื่องจากสร้างโดยทีมเดียวกับที่ออกแบบ MCB คุณจึงได้รับการทำงานร่วมกันที่สมบูรณ์แบบ โดยไม่ต้องคาดเดา” — ทีมพัฒนาผลิตภัณฑ์ CDADA

พร้อมสั่งซื้อหรือยัง? เรานำเสนอ:

● ส่วนลดจำนวนมากสำหรับผู้สร้างแผง

● หน่วย MCB + DAB7-FL ที่ประกอบไว้ล่วงหน้า (ประหยัดแรงงาน)

● แผนภาพการเดินสายไฟและตัวอย่างลอจิก PLC ฟรี
