คู่มือนี้จะอธิบายวิธีการทำงานของเซอร์กิตเบรกเกอร์ขนาดเล็ก 6kA AC ความหมายของพิกัด 6kA จริงๆ กราฟทริป B, C และ D ส่งผลต่อประสิทธิภาพการทำงานอย่างไร และวิธีการเลือกการกำหนดค่ากระแสไฟฟ้าและขั้วพิกัดที่เหมาะสม นอกจากนี้ยังระบุข้อผิดพลาดทั่วไปในการซื้อและให้รายการตรวจสอบที่ใช้ได้จริงสำหรับวิศวกร ผู้รับเหมา และผู้ซื้อที่กำลังประเมินโซลูชัน MCB จากผู้ผลิต เช่นShanghai DaDa Electric Co., Ltd.
สารบัญ
- เบรกเกอร์ขนาดเล็ก 6kA AC คืออะไร?
- เหตุใดความจุที่พังทลายของ 6kA จึงมีความสำคัญ
- AC Miniature Circuit Breaker ป้องกันวงจรได้อย่างไร?
- ผู้ซื้อควรตรวจสอบพารามิเตอร์ทางเทคนิคใด
- เส้นโค้งการเดินทาง B, C และ D ส่งผลต่อการเลือกอย่างไร
- เบรกเกอร์วงจรขนาดเล็ก 6kA AC มักใช้ที่ไหน?
- MCB ที่เหมาะสมช่วยป้องกันปัญหาอะไรบ้าง
- ผู้ซื้อจะสามารถเลือก MCB 6kA ที่เหมาะสมได้อย่างไร
- ข้อผิดพลาดในการเลือกทั่วไปที่ควรหลีกเลี่ยง
- เหตุใดจึงต้องทำงานร่วมกับผู้ผลิต MCB ที่มีประสบการณ์
- คำถามที่พบบ่อย
- ติดต่อ Shanghai DaDa Electric Co., Ltd.

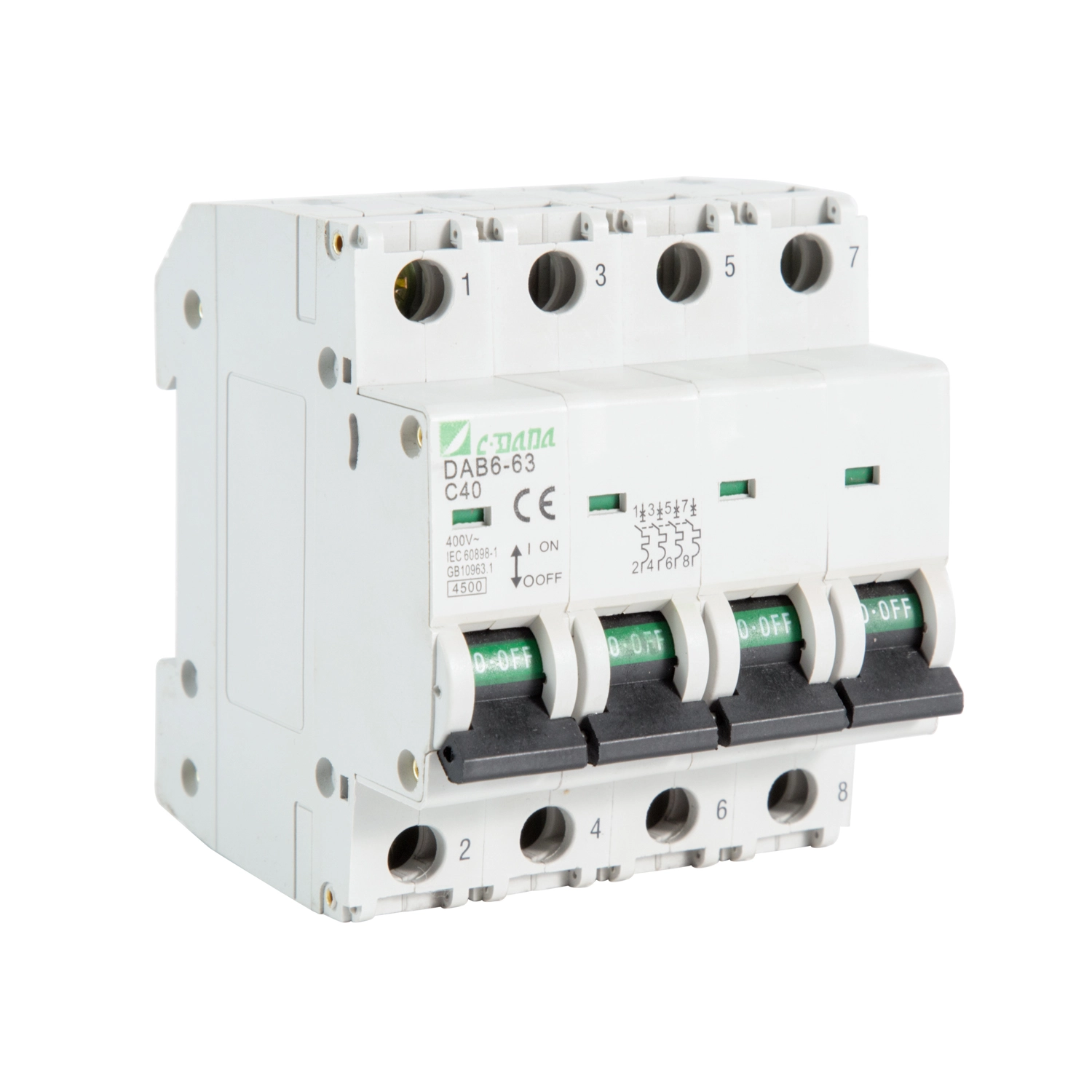

เบรกเกอร์ขนาดเล็ก 6kA AC คืออะไร?
เบรกเกอร์วงจรขนาดเล็ก หรือที่เรียกกันทั่วไปว่า MCB เป็นอุปกรณ์สวิตชิ่งป้องกันที่ออกแบบมาเพื่อตัดการเชื่อมต่อวงจรไฟฟ้าโดยอัตโนมัติเมื่อมีสภาวะกระแสไฟฟ้าผิดปกติเกิดขึ้น แตกต่างจากฟิวส์ทั่วไป โดยปกติแล้ว MCB สามารถรีเซ็ตได้หลังจากแก้ไขข้อบกพร่องแล้ว ทำให้สะดวกในการใช้งานและบำรุงรักษาซ้ำๆ
ระยะ6kAหมายถึงความสามารถในการตัดกระแสไฟลัดวงจรที่กำหนดของเบรกเกอร์ภายใต้สภาวะการทดสอบที่ใช้บังคับ กล่าวง่ายๆ ก็คือ 6kA MCB ได้รับการออกแบบมาเพื่อขัดขวางกระแสไฟฟ้าลัดวงจรที่คาดไว้ได้อย่างปลอดภัยสูงสุด 6,000 แอมแปร์ เมื่อเป็นไปตามข้อกำหนดที่ระบุ
ผลิตภัณฑ์ที่เป็นไปตาม IEC/EN 60898-1 โดยทั่วไปจะระบุพารามิเตอร์ต่างๆ เช่น กระแสไฟฟ้าที่กำหนด แรงดันไฟฟ้า ความถี่ ความสามารถในการตัดกระแสไฟฟ้า และคุณลักษณะการสะดุดทันที ช่วง MCB เชิงพาณิชย์อาจมีพิกัด 6kA สำหรับพิกัดกระแสและการกำหนดค่าโพลที่แตกต่างกัน
6kA ไม่ใช่กระแสไฟทำงานปกติของเบรกเกอร์ ตัวอย่างเช่น MCB ขนาด 16A มีวัตถุประสงค์เพื่อจ่ายกระแสไฟพิกัดภายใต้เงื่อนไขที่ระบุ ในขณะที่ตัวเลข 6kA อธิบายความสามารถในการหยุดชะงักของการลัดวงจร ข้อมูลจำเพาะทั้งสองนี้ตอบคำถามทางวิศวกรรมที่แตกต่างกันโดยสิ้นเชิง
เหตุใดความจุที่พังทลายของ 6kA จึงมีความสำคัญ
การลัดวงจรสามารถผลิตกระแสไฟฟ้าที่สูงมากภายในระยะเวลาอันสั้น หากอุปกรณ์ป้องกันไม่สามารถขัดขวางกระแสไฟฟ้าลัดที่จุดติดตั้งได้อย่างปลอดภัย ผลที่ตามมาอาจรวมถึงความเสียหายจากการสัมผัสอย่างรุนแรง ความร้อนสูงเกินไป อุปกรณ์ขัดข้อง หรือไฟฟ้าลัดวงจรที่เป็นอันตราย
ดังนั้นจึงไม่ควรเลือกความสามารถในการแตกหักเพียงเพราะ 6kA เป็นข้อกำหนดที่มีอยู่ทั่วไป จะต้องประเมินกระแสไฟฟ้าลัดวงจรที่จุดติดตั้ง และเบรกเกอร์ที่เลือกจะต้องมีความสามารถในการหยุดชะงักเพียงพอสำหรับระบบนั้น
| พารามิเตอร์ | มันหมายถึงอะไร | ทำไมมันถึงสำคัญ |
|---|---|---|
| 6kA | จัดอันดับความสามารถในการทำลายการลัดวงจร | กำหนดว่าเบรกเกอร์สามารถขัดจังหวะระดับกระแสฟอลต์ที่ระบุได้อย่างปลอดภัยหรือไม่ |
| จัดอันดับปัจจุบัน (ใน) | พิกัดกระแสปกติของ MCB | ต้องประสานงานกับความจุของตัวนำและโหลดที่คาดหวัง |
| แรงดันไฟฟ้า (Ue) | แรงดันไฟฟ้าในการใช้งาน | ต้องเข้ากันได้กับระบบไฟฟ้า |
| เส้นโค้งการเดินทาง | กำหนดช่วงการสะดุดแม่เหล็กทันที | ช่วยป้องกันสะดุดสะดุดในขณะที่ยังคงป้องกันข้อผิดพลาด |
| จำนวนเสา | จำนวนตัวนำที่ถูกเปลี่ยน/ป้องกัน | ต้องตรงกับการกำหนดค่าวงจร |
ข้อมูลจำเพาะของผู้ผลิตแสดงให้เห็นว่า MCB ขนาด 6kA มีจำหน่ายสำหรับพิกัดกระแสและการกำหนดค่าแรงดันไฟฟ้าที่หลากหลาย รวมถึงระบบจำหน่าย AC ทั่วไป 230V และ 400V
AC Miniature Circuit Breaker ป้องกันวงจรได้อย่างไร?
MCB ทั่วไปผสมผสานกลไกการป้องกันความร้อนและแม่เหล็กเข้าด้วยกัน ฟังก์ชันทั้งสองนี้ช่วยแก้ปัญหาทางไฟฟ้าที่แตกต่างกัน
- การป้องกันความร้อน:การโอเวอร์โหลดอย่างต่อเนื่องจะทำให้องค์ประกอบไบเมทัลลิกร้อนขึ้น เมื่ออุณหภูมิถึงเกณฑ์การทำงาน กลไกจะปล่อยและเปิดวงจร
- การป้องกันแม่เหล็ก:กระแสไฟฟ้าลัดวงจรที่สูงจะสร้างเอฟเฟกต์แม่เหล็กแรงสูงซึ่งจะกระตุ้นกลไกทริปทันที ซึ่งจะตัดการเชื่อมต่อวงจรอย่างรวดเร็ว
- การสลับด้วยตนเอง:โดยปกติสามารถเปลี่ยน MCB ด้วยตนเองเพื่อแยกวงจรระหว่างงานบำรุงรักษาหรือการติดตั้ง
การผสมผสานนี้ทำให้ MCB เหมาะสำหรับวงจรที่ต้องแก้ไขทั้งโอเวอร์โหลดระยะยาวและฟอลต์ลัดวงจรกะทันหัน กลุ่มผลิตภัณฑ์ MCB สมัยใหม่มักรวมการปล่อยความร้อนและแม่เหล็กเข้าด้วยกัน และอาจมีคุณสมบัติ B, C หรือ D ขึ้นอยู่กับโหลดที่ต้องการ
ผู้ซื้อควรตรวจสอบพารามิเตอร์ทางเทคนิคใด
ผู้ซื้อมักให้ความสำคัญกับคะแนนและราคาปัจจุบันโดยมองข้ามปัจจัยอื่นๆ เพื่อข้อกำหนดโครงการที่เชื่อถือได้ ควรตรวจสอบคุณลักษณะต่อไปนี้ร่วมกัน
| ข้อมูลจำเพาะ | การพิจารณาโดยทั่วไป | จุดตรวจผู้ซื้อ |
|---|---|---|
| ทำลายความจุ | 6kA | ยืนยันว่าเพียงพอสำหรับกระแสไฟลัดที่คาดว่าจะเกิดขึ้น |
| จัดอันดับปัจจุบัน | ขึ้นอยู่กับแอปพลิเคชัน | ประสานงานกับโหลดและความจุของตัวนำ |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | แรงดันไฟฟ้ากระจาย AC ทั่วไป | จับคู่แรงดันไฟฟ้าของระบบ |
| ความถี่ | 50/60Hz ระบุโดยทั่วไป | ยืนยันความเข้ากันได้กับกริดท้องถิ่น |
| ลักษณะการเดินทาง | บี/ซี/ดี | จับคู่เส้นโค้งเพื่อโหลดลักษณะการไหลเข้า |
| การกำหนดค่าเสา | 1P, 1P+N, 2P, 3P, 4P ขึ้นอยู่กับผลิตภัณฑ์ | จับคู่การจัดสายไฟ |
| การติดตั้ง | ราง DIN เป็นเรื่องธรรมดา | ยืนยันความเข้ากันได้กับบอร์ดจำหน่าย |
| มาตรฐาน | IEC/EN 60898-1 หรือมาตรฐานอื่นๆ ที่เกี่ยวข้อง | ขอเอกสารทางเทคนิคและการรับรองตามที่จำเป็น |
เอกสารประกอบผลิตภัณฑ์จากผู้ผลิตที่จัดตั้งขึ้นโดยทั่วไปจะจัดเตรียมพารามิเตอร์เหล่านี้ไว้ด้วยกัน แทนที่จะถือว่าความสามารถในการแตกหักเป็นข้อกำหนดเฉพาะแบบแยกส่วน
เส้นโค้งการเดินทาง B, C และ D ส่งผลต่อการเลือกอย่างไร
เส้นโค้งการเดินทางเป็นหนึ่งในการตัดสินใจที่สำคัญที่สุดเมื่อระบุ MCB ตัวอักษรอธิบายช่วงโดยประมาณที่การปลดปล่อยแม่เหล็กทันทีทำงานสัมพันธ์กับกระแสไฟที่กำหนดของเบรกเกอร์
| เส้นโค้ง | ระยะสะดุดแม่เหล็กทั่วไป | การใช้งานทั่วไป |
|---|---|---|
| B | 3–5 × นิ้ว | โหลดแบบพุ่งเข้าต่ำ ไฟส่องสว่าง วงจรต้านทาน |
| C | 5–10 × นิ้ว | โหลดอเนกประสงค์และโหลดอุปนัยปานกลาง |
| D | 10–20 × นิ้ว | โหลดที่มีการไหลเข้าที่สูงขึ้น เช่น มอเตอร์และหม้อแปลงบางชนิด |
ช่วงเหล่านี้มักเกี่ยวข้องกับคุณลักษณะ IEC 60898-1 MCB
ตัวอย่างเช่น หากมอเตอร์สร้างกระแสไฟฟ้าสตาร์ทชั่วคราวสูงกว่ากระแสไฟทำงานปกติหลายเท่า เส้นโค้งที่มีความไวสูงอาจเคลื่อนที่โดยไม่จำเป็นในระหว่างการสตาร์ท อุปกรณ์ C-curve หรือ D-curve อาจมีความเหมาะสมมากกว่า ขึ้นอยู่กับอุปกรณ์และการออกแบบวงจรที่สมบูรณ์
เบรกเกอร์วงจรขนาดเล็ก 6kA AC มักใช้ที่ไหน?
เซอร์กิตเบรกเกอร์ขนาดเล็ก AC ขนาด 6kA เหมาะสำหรับการใช้งานแรงดันไฟฟ้าต่ำหลายประเภท เมื่อระดับความผิดปกติ แรงดันไฟฟ้า กระแสไฟ และข้อกำหนดในการติดตั้งจริงอยู่ภายในข้อกำหนดจำเพาะของอุปกรณ์
- การกระจายที่อยู่อาศัย:วงจรไฟส่องสว่าง วงจรเต้ารับ เครื่องใช้ในครัวเรือน และวงจรย่อย
- อาคารพาณิชย์:แผงจำหน่ายสำนักงาน ระบบไฟส่องสว่าง อาคารร้านค้าปลีก และวงจรอุปกรณ์ขนาดเล็ก
- แผงควบคุมอุตสาหกรรม:วงจรเสริม อุปกรณ์ควบคุม มอเตอร์ขนาดเล็ก และโหลดแรงดันต่ำอื่นๆ ที่เหมาะสม
- บริการก่อสร้าง:วงจรเสริมที่เกี่ยวข้องกับ HVAC ปั๊ม ไฟส่องสว่าง และการจ่ายพลังงานทั่วไปตามข้อกำหนดเฉพาะที่เหมาะสม
- ตู้จำหน่ายไฟฟ้า:การป้องกันวงจรสาขาและระบบจำหน่ายแบบโมดูลาร์
การใช้งานจริงควรได้รับการตรวจสอบตามเอกสารประกอบผลิตภัณฑ์ของผู้ผลิตและข้อกำหนดในการติดตั้งเสมอ ไม่ควรถือว่าระดับ 6kA นั้นเหมาะสมกับสภาพแวดล้อมทางไฟฟ้าทุกประเภท
MCB ที่เหมาะสมช่วยป้องกันปัญหาอะไรบ้าง
ข้อกังวลใจในการซื้อที่ใหญ่ที่สุดประการหนึ่งไม่ใช่เพียงว่าเบรกเกอร์ใช้งานได้หรือไม่ แต่ยังจะทำงานได้อย่างสม่ำเสมอภายใต้เงื่อนไขที่เลือกหรือไม่
1. โอเวอร์โหลดอย่างต่อเนื่อง
วงจรที่มีกระแสไฟฟ้ามากเกินไปเป็นเวลานานเกินไปอาจทำให้ตัวนำร้อนและอุปกรณ์เสื่อมสภาพก่อนเวลาอันควร การระบายความร้อนได้รับการออกแบบมาเพื่อตอบสนองสภาวะโอเวอร์โหลดอย่างต่อเนื่อง
2. ความเสียหายจากการลัดวงจร
ความสามารถในการตัดกระแสไฟที่เหมาะสมช่วยให้ MCB สามารถขัดจังหวะกระแสไฟฟ้าลัดที่มากเกินไปได้ โดยไม่เกินความสามารถในการขัดจังหวะที่ระบุของอุปกรณ์
3. สะดุดสะดุด
โค้งตัดการทำงานที่ไม่เหมาะสมอาจทำให้เกิดการหยุดชะงักโดยไม่จำเป็นเมื่ออุปกรณ์สตาร์ท การจับคู่คุณลักษณะ B, C หรือ D กับโหลดจะช่วยแก้ไขปัญหานี้ได้
4. การบำรุงรักษายาก
MCB แบบโมดูลาร์สามารถให้การแยกแบบแมนนวลได้อย่างสะดวก ช่วยให้ช่างไฟฟ้าระบุและทำงานในแต่ละวงจรโดยไม่จำเป็นต้องปิดระบบจำหน่ายทั้งหมด
5. ความไม่แน่นอนในการจัดซื้อจัดจ้าง
ในโครงการ B2B ข้อกำหนดทางเทคนิคที่ไม่สมบูรณ์อาจทำให้เกิดผลิตภัณฑ์ที่ไม่ถูกต้อง การอนุมัติล่าช้า หรือต้นทุนการเปลี่ยน เอกสารข้อมูลผลิตภัณฑ์ที่ชัดเจนและพารามิเตอร์ทางเทคนิคที่กำหนดไว้ช่วยลดความเสี่ยงเหล่านี้
ผู้ซื้อจะสามารถเลือก MCB 6kA ที่เหมาะสมได้อย่างไร
กระบวนการคัดเลือกในทางปฏิบัติสามารถแบ่งออกเป็นหลายขั้นตอน ซึ่งจะช่วยให้วิศวกรและทีมจัดซื้อหลีกเลี่ยงการเลือกผลิตภัณฑ์จากชื่อแค็ตตาล็อกเพียงอย่างเดียว
-
กำหนดแรงดันไฟฟ้าของระบบ
ยืนยันแรงดันไฟฟ้ากระแสสลับที่กำหนดและดูว่าการใช้งานเป็นแบบเฟสเดียวหรือสามเฟส -
คำนวณหรือยืนยันกระแสการออกแบบ
กระแสไฟที่กำหนดของ MCB ควรประสานกับโหลดวงจรที่คาดหวังและกระแสไฟที่อนุญาตของตัวนำ -
กำหนดกระแสไฟฟ้าลัดวงจรในอนาคต
ตรวจสอบกระแสไฟฟ้าลัดที่มีอยู่ที่จุดติดตั้ง และยืนยันว่าความสามารถในการตัดกระแสไฟ 6kA ที่เลือกนั้นเพียงพอ -
ประเมินการพุ่งเข้าของโหลด
ระบุว่าวงจรประกอบด้วยมอเตอร์ หม้อแปลง อุปกรณ์คาปาซิทีฟ อุปกรณ์จ่ายไฟแบบสวิตชิ่ง หรือโหลดอื่นๆ ที่ทำให้เกิดกระแสสตาร์ทที่สำคัญ -
เลือกเส้นโค้งการเดินทางที่เหมาะสม
เลือก B, C หรือ D ตามข้อกำหนดในการบรรทุกและการป้องกันจริง แทนที่จะเลือกตัวเลือกที่ใช้บ่อยที่สุด -
เลือกการกำหนดค่าเสา
ยืนยันว่าโปรเจ็กต์ต้องการ 1P, 1P+N, 2P, 3P, 3P+N หรือการกำหนดค่าอื่นที่ซีรีส์ผลิตภัณฑ์รองรับ -
ตรวจสอบมาตรฐานและเอกสารประกอบ
ขอเอกสารข้อมูลที่เกี่ยวข้อง ข้อมูลการทดสอบ ใบรับรอง ภาพวาดบอกขนาด และคำแนะนำในการติดตั้ง -
ตรวจสอบความเข้ากันได้ของแผง
ตรวจสอบขนาดราง DIN การจัดเรียงขั้วต่อ ช่วงตัวนำ อุปกรณ์เสริม และพื้นที่ติดตั้งที่มีอยู่
- □ ยืนยันแรงดันไฟฟ้าแล้ว
- □ ยืนยันพิกัดกระแสแล้ว
- □ ตรวจสอบความสามารถในการทำลาย 6kA แล้ว
- □ เส้นโค้ง B/C/D ที่เลือกตามโหลด
- □ ยืนยันการกำหนดค่าเสาแล้ว
- □ ยืนยันมาตรฐานที่ใช้บังคับแล้ว
- □ ตรวจสอบขนาดและการติดตั้งราง DIN แล้ว
- □ ขอเอกสารรับรองและการทดสอบ
- □ ตรวจสอบสภาพแวดล้อมการทำงานแล้ว
- □ พิจารณาการประสานงานกับการป้องกันต้นน้ำ/ปลายน้ำ
ข้อผิดพลาดในการเลือกทั่วไปที่ควรหลีกเลี่ยง
แม้ว่าข้อกำหนดพื้นฐานจะดูถูกต้อง แต่ข้อผิดพลาดหลายประการก็สามารถสร้างปัญหาได้หลังการติดตั้ง
| ความผิดพลาด | ปัญหาที่อาจเกิดขึ้น | การปฏิบัติที่ดีขึ้น |
|---|---|---|
| เลือกตามจำนวนแอมแปร์เท่านั้น | พารามิเตอร์ที่สำคัญอื่นๆ อาจไม่ตรงกัน | ประเมินแรงดันไฟฟ้า เส้นโค้ง ความสามารถในการทำลาย เสา และมาตรฐานร่วมกัน |
| สมมติว่าเบรกเกอร์ขนาด 6kA ทุกตัวสามารถใช้แทนกันได้ | ผลิตภัณฑ์ที่แตกต่างกันอาจมีขนาดและข้อกำหนดด้านประสิทธิภาพที่แตกต่างกัน | เปรียบเทียบเอกสารข้อมูลทางเทคนิคฉบับสมบูรณ์ |
| ใช้โค้งการเดินทางผิด | การสะดุดสะดุดหรือความเหมาะสมในการใช้งานไม่เพียงพอ | ประเมินการพุ่งเข้าของโหลดจริง |
| ละเว้นกระแสไฟฟ้าที่คาดว่าจะเกิดขึ้น | ความสามารถในการทำลายอาจไม่เพียงพอ | ตรวจสอบระดับความผิดปกติที่จุดติดตั้ง |
| มองข้ามการประสานงานของตัวนำ | การป้องกันอาจไม่ตรงกับระบบสายไฟอย่างเหมาะสม | ประสานงานพิกัด MCB กับความจุของตัวนำ |
| การซื้อโดยไม่มีเอกสาร | การอนุมัติและการติดตั้งอาจทำได้ยาก | ขอเอกสารทางเทคนิคและการปฏิบัติตามข้อกำหนดก่อนซื้อ |
การประสานงานที่ถูกต้องระหว่างกระแสไฟฟ้าที่กำหนด ความจุของตัวนำ คุณลักษณะทริป และระดับความผิดปกติ ถือเป็นหัวใจสำคัญของการเลือก MCB ที่เชื่อถือได้
เหตุใดจึงต้องทำงานร่วมกับผู้ผลิต MCB ที่มีประสบการณ์
สำหรับการจัดซื้อปริมาณมาก โครงการ OEM ความร่วมมือในการจัดจำหน่าย และการผลิตแผงไฟฟ้า คุณภาพของผลิตภัณฑ์เป็นเพียงการพิจารณาเพียงอย่างเดียว ผู้ซื้อยังต้องการข้อกำหนดเฉพาะที่สม่ำเสมอ การผลิตที่มั่นคง การสื่อสารทางเทคนิคที่ตอบสนอง และเอกสารประกอบที่สนับสนุนการอนุมัติโครงการ
Shanghai DaDa Electric Co., Ltd.ถือได้ว่าเป็นพันธมิตรด้านการผลิตสำหรับลูกค้าที่กำลังมองหาโซลูชันเบรกเกอร์ขนาดเล็กและผลิตภัณฑ์ป้องกันไฟฟ้าแรงดันต่ำที่เกี่ยวข้อง สำหรับผู้ซื้อ B2B การประเมินซัพพลายเออร์ที่มีประโยชน์ที่สุดควรมุ่งเน้นไปที่ข้อมูลทางเทคนิคที่สามารถวัดผลได้ มากกว่าการกล่าวอ้างทางการตลาดเพียงอย่างเดียว
- ข้อมูลจำเพาะของผลิตภัณฑ์และพารามิเตอร์ทางเทคนิคที่ชัดเจน
- กำหนดช่วงกระแสและแรงดันไฟฟ้าที่กำหนด
- มีตัวเลือกความสามารถในการทำลายที่มีอยู่
- ข้อมูลเส้นโค้งการเดินทางสำหรับสภาวะโหลดที่แตกต่างกัน
- ภาพวาดผลิตภัณฑ์และข้อมูลการติดตั้ง
- เอกสารรับรองและการปฏิบัติตามข้อกำหนดที่เกี่ยวข้อง
- ขั้นตอนการผลิตและการควบคุมคุณภาพที่มั่นคง
- การสื่อสารทางเทคนิคสำหรับข้อกำหนดเฉพาะของโครงการ
- การสนับสนุน OEM/ODM หากมี
สำหรับผู้นำเข้าและผู้จัดจำหน่ายอุปกรณ์ไฟฟ้า ปัจจัยเหล่านี้อาจมีความสำคัญอย่างยิ่งเมื่อผลิตภัณฑ์จำเป็นต้องบูรณาการเข้ากับระบบการจัดจำหน่ายที่แตกต่างกันหรือจำหน่ายในตลาดต่างๆ
คำถามที่พบบ่อย
6kA หมายถึงความสามารถในการตัดกระแสไฟลัดวงจรที่กำหนดภายใต้เงื่อนไขการทดสอบที่เกี่ยวข้อง ซึ่งแสดงถึง 6,000 แอมแปร์ และไม่ควรสับสนกับกระแสไฟพิกัดปกติของ MCB
ไม่ ความเหมาะสมขึ้นอยู่กับกระแสไฟฟ้าลัดวงจรที่คาดว่าจะเกิดขึ้น แรงดันไฟฟ้าของระบบ กระแสไฟฟ้าที่กำหนด คุณลักษณะการตัดวงจร การกำหนดค่าขั้ว เงื่อนไขการติดตั้ง และกฎระเบียบที่บังคับใช้ ควรตรวจสอบกระแสไฟลัดที่มีอยู่ก่อนเลือกเบรกเกอร์
ตัวเลขสองตัวนี้อธิบายพารามิเตอร์ที่แตกต่างกัน 6kA คือพิกัดความจุทำลายล้าง ในขณะที่ 6A คือค่าพิกัดกระแส เบรกเกอร์อาจมีกระแสไฟพิกัด 6A และพิกัดกระแสไฟกระชาก 6kA
พวกเขาระบุลักษณะการสะดุดแม่เหล็กทันทีที่แตกต่างกัน ภายใต้ IEC 60898-1 โดยทั่วไป B จะเกี่ยวข้องกับกระแสพิกัดประมาณ 3–5 เท่า, C ประมาณ 5–10 เท่า และ D ประมาณ 10–20 เท่า
มอเตอร์อาจมีกระแสสตาร์ทจำนวนมาก ดังนั้นคุณลักษณะ C หรือ D อาจมีความเหมาะสม ขึ้นอยู่กับมอเตอร์และวงจร การเลือกขั้นสุดท้ายควรพิจารณากระแสสตาร์ท กระแสฟอลต์ อิมพีแดนซ์ของสายเคเบิล และการประสานงานกับอุปกรณ์ป้องกันอื่นๆ
ไม่โดยอัตโนมัติ หากกระแสไฟฟ้าลัดวงจรที่คาดหวังเกินความสามารถในการทำลายพิกัดของเบรกเกอร์ อุปกรณ์ 6kA อาจไม่เหมาะสม ต้องเลือกเบรกเกอร์ตามระดับความผิดปกติและข้อกำหนดการติดตั้งที่เกี่ยวข้อง
โดยปกติผู้ซื้อควรขอเอกสารข้อมูลโดยละเอียด ข้อมูลจำเพาะทางเทคนิค ภาพวาดขนาด คำแนะนำในการติดตั้ง เอกสารการทดสอบหรือการรับรองที่เกี่ยวข้อง และมาตรฐานผลิตภัณฑ์ที่เกี่ยวข้อง ข้อกำหนดเฉพาะโครงการอาจต้องมีเอกสารเพิ่มเติม
ความสม่ำเสมอระหว่างชุดการผลิต การตรวจสอบย้อนกลับ เอกสารทางเทคนิค การควบคุมคุณภาพ ความสามารถในการจัดส่ง และการสนับสนุนทางเทคนิคหลังการขาย อาจส่งผลกระทบอย่างมากต่อต้นทุนรวมและความน่าเชื่อถือของโครงการไฟฟ้า B2B
สร้างโซลูชันการป้องกันวงจรที่เชื่อถือได้มากขึ้น
การเลือกกเซอร์กิตเบรกเกอร์ขนาดเล็ก 6kA ACควรเริ่มต้นด้วยสภาวะทางไฟฟ้าของการใช้งานมากกว่าฉลากผลิตภัณฑ์เพียงอย่างเดียว กระแสไฟฟ้าพิกัด ความสามารถในการตัดกระแสไฟ เส้นโค้งตัดการทำงาน แรงดันไฟฟ้า การกำหนดค่าเสา สภาพแวดล้อมการติดตั้ง และเอกสารทางเทคนิค ล้วนมีส่วนทำให้เกิดโซลูชันการป้องกันที่เชื่อถือได้
หากคุณกำลังจัดหา MCB สำหรับโครงการจำหน่ายไฟฟ้า แผงควบคุม อาคารพาณิชย์ การใช้งานที่พักอาศัย หรือการจำหน่ายขายส่งShanghai DaDa Electric Co., Ltd.สามารถช่วยคุณประเมินข้อกำหนดของผลิตภัณฑ์ที่เหมาะสมตามความต้องการของโครงการของคุณได้
ต้องการข้อกำหนดทางเทคนิค ข้อมูลผลิตภัณฑ์ หรือการสนับสนุนสำหรับโครงการจัดซื้อจำนวนมากหรือไม่ติดต่อเราเพื่อหารือเกี่ยวกับการใช้งานของคุณและค้นหาโซลูชันเซอร์กิตเบรกเกอร์ขนาดเล็กที่เหมาะสม
