อะไรทำให้เซอร์กิตเบรกเกอร์ขนาดเล็ก 125 15KA เหมาะสำหรับการป้องกันกระแสไฟสูง

A เซอร์กิตเบรกเกอร์ขนาดเล็ก 125 15KAออกแบบมาสำหรับระบบไฟฟ้าที่ต้องการทั้งกระแสไฟสูงและมีระบบป้องกันการลัดวงจรที่เชื่อถือได้ ต่างจาก MCB ที่มีพิกัดต่ำทั่วไป อุปกรณ์ที่มีความจุทำลายล้างสูง 125A สามารถตอบสนองการใช้งานด้านการกระจายที่มีความต้องการสูง ซึ่งกระแสไฟฟ้าขัดข้องอาจสูงกว่ามาก บทความนี้จะอธิบายวิธีการทำงานของ 125 15KA MCB ข้อมูลจำเพาะที่สำคัญหมายถึงอะไร สามารถใช้งานได้ที่ไหน วิธีเลือกและติดตั้งอย่างถูกต้อง และทีมจัดซื้อควรตรวจสอบอะไรบ้างก่อนสั่งซื้อ นอกจากนี้ยังสำรวจคุณสมบัติการออกแบบที่ใช้งานได้จริงของซีรีส์ DAB7-125 จาก Shanghai DaDa Electric Co., Ltd. รวมถึงการป้องกันแม่เหล็กความร้อน การออกแบบที่จำกัดกระแส เทอร์มินัลสายเคเบิลขนาดใหญ่ และความสามารถในการทำลายกระแสไฟ 15kA

เบรกเกอร์จิ๋ว 125 15KA คืออะไร?

เบรกเกอร์ขนาดเล็ก 125 15KA เป็นอุปกรณ์ป้องกันกระแสไฟสูงที่ออกแบบมาเพื่อรบกวนวงจรไฟฟ้าเมื่อมีสภาวะกระแสผิดปกติเกิดขึ้น ในการกำหนดผลิตภัณฑ์ โดยทั่วไป "125" ระบุถึงกระแสไฟที่กำหนดสูงถึง 125A ในขณะที่ "15KA" หมายถึงความสามารถในการทำลายการลัดวงจร 15kA ภายใต้เงื่อนไขการทดสอบและมาตรฐานที่เกี่ยวข้อง

ตัวเลขสองตัวนี้อธิบายคุณลักษณะทางไฟฟ้าที่แตกต่างกัน ระดับ 125A เกี่ยวข้องกับกระแสไฟที่เบรกเกอร์ได้รับการออกแบบมาให้ใช้งานภายใต้สภาวะการทำงานที่ระบุ ค่า 15kA เกี่ยวข้องกับระดับกระแสไฟฟ้าลัดวงจรที่คาดว่าจะเกิดขึ้นซึ่งเบรกเกอร์สามารถตัดการเชื่อมต่อได้อย่างปลอดภัยภายใต้เงื่อนไขที่ระบุ

ความแตกต่างนี้มีความสำคัญเมื่อวิศวกรเปรียบเทียบเซอร์กิตเบรกเกอร์ กระแสไฟพิกัดที่สูงกว่าไม่ได้หมายถึงความสามารถในการตัดกระแสไฟลัดวงจรที่สูงขึ้นโดยอัตโนมัติ ค่าทั้งสองต้องได้รับการประเมินโดยเทียบกับคุณลักษณะทางไฟฟ้าของการติดตั้ง

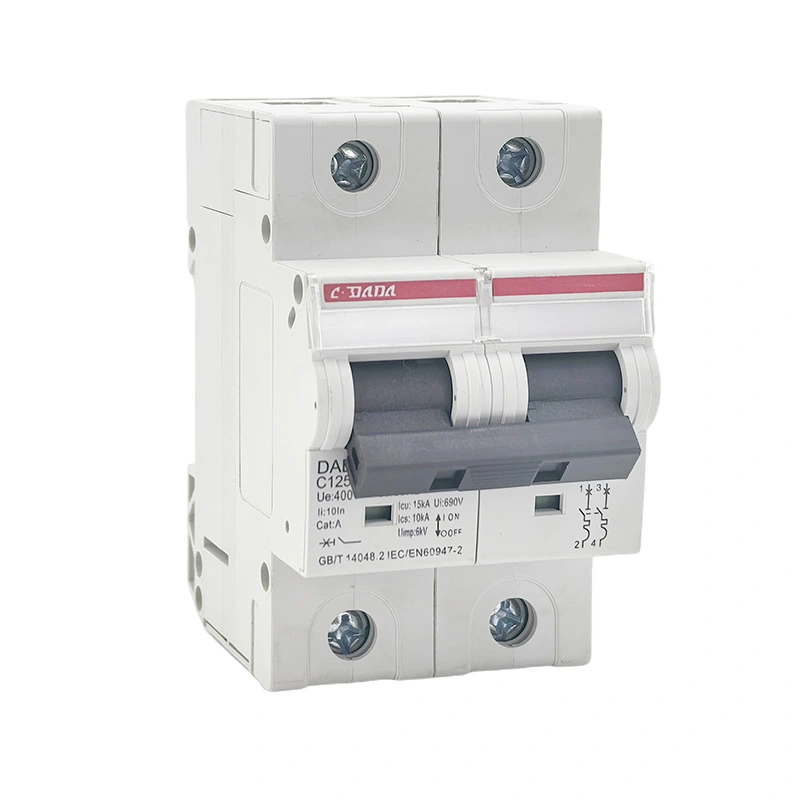

ซีรีส์ DAB7-125 จาก Shanghai DaDa Electric Co., Ltd. ได้รับการพัฒนาสำหรับการใช้งานด้านการกระจายพลังงานทางอุตสาหกรรมและเชิงพาณิชย์ ข้อมูลผลิตภัณฑ์ที่เผยแพร่ระบุตัวเลือกกระแสไฟฟ้าพิกัดสูงสุด 125A และความสามารถในการทำลายล้างสูง รวมถึง 15kA ผู้ผลิตยังระบุการป้องกันแม่เหล็กความร้อนและการออกแบบที่จำกัดกระแสอีกด้วย

เหตุใด 125A และ 15KA จึงมีความสำคัญ

ระบบจำหน่ายไฟฟ้าอาจมีพลังงานความผิดปกติจำนวนมาก โดยเฉพาะอย่างยิ่งใกล้กับหม้อแปลง แผงจ่ายไฟ เครื่องจักรอุตสาหกรรม และโหลดไฟฟ้าขนาดใหญ่ หากอุปกรณ์ป้องกันสัมผัสกับกระแสไฟฟอลต์ที่เกินกว่าความสามารถในการหยุดชะงักที่ระบุ ผลที่ตามมาอาจรวมถึงความเสียหายของอุปกรณ์ ความโค้งที่มากเกินไป และความเสี่ยงด้านความปลอดภัยที่ร้ายแรง

ความสามารถในการทำลาย 15kA ให้อัตราการหยุดชะงักที่สูงกว่า MCB ความจุต่ำมาตรฐานหลายตัว อย่างไรก็ตาม ความเหมาะสมที่แท้จริงขึ้นอยู่กับกระแสไฟฟ้าลัดวงจรที่คาดว่าจะเกิดขึ้นที่จุดติดตั้งและข้อกำหนดของมาตรฐานทางไฟฟ้าที่ใช้บังคับ

เมื่อออกแบบระบบจำหน่าย เบรกเกอร์ควรเลือกจากการคำนวณโหลดจริง พิกัดของตัวนำ การคำนวณกระแสฟอลต์ แรงดันไฟฟ้า ความถี่ การกำหนดค่าเสา และข้อกำหนดในการประสานงาน แทนที่จะเลือกจากพิกัดปัจจุบันเพียงอย่างเดียว

กลไกการป้องกันทำงานอย่างไร?

โดยทั่วไป MCB สมัยใหม่จะรวมหลักการสะดุดหลักสองประการเข้าด้วยกัน: การป้องกันความร้อนและการป้องกันแม่เหล็ก กลไกทั้งสองจัดการกับเหตุการณ์กระแสเกินประเภทต่างๆ

ข้อมูลผลิตภัณฑ์ DAB7-125 อธิบายฟังก์ชันทริปด้วยความร้อนและแม่เหล็ก กลไกที่ไม่มีทริป และการออกแบบจำกัดกระแส คุณลักษณะเหล่านี้มีความเกี่ยวข้องอย่างยิ่งกับการใช้งานที่อุปกรณ์ป้องกันต้องตอบสนองอย่างสม่ำเสมอทั้งการโอเวอร์โหลดเป็นเวลานานและข้อผิดพลาดกระแสสูง

คุณสมบัติใดที่ปรับปรุงประสิทธิภาพเชิงปฏิบัติ?

อุปกรณ์ป้องกันไฟฟ้าไม่ได้รับการประเมินตามพิกัดกระแสไฟทั่วไปเท่านั้น โครงสร้างทางกล การออกแบบขั้วต่อ วัสดุหน้าสัมผัส วิธีการติดตั้ง และการควบคุมส่วนโค้งภายใน ล้วนส่งผลต่อการใช้งานจริงได้

• ความสามารถในการทำลายล้างสูง:ข้อมูลจำเพาะ 15kA ให้ความสามารถในการหยุดชะงักของการลัดวงจรที่สูงกว่า MCB ที่มีความจุทำลายต่ำทั่วไปหลายตัว
• ขั้วต่อสายไฟขนาดใหญ่:ซีรีส์ DAB7-125 ได้รับการออกแบบให้มีขั้วต่อขนาดใหญ่ที่เหมาะสำหรับตัวนำทองแดงและอะลูมิเนียมที่มีขนาดไม่เกิน 35 มม.² ตามข้อมูลที่เผยแพร่โดยผู้ผลิต
• กลไกที่ไม่ต้องเดินทาง:เบรกเกอร์สามารถรักษาฟังก์ชันการป้องกันไว้ได้แม้ว่าจะยึดกลไกการทำงานไว้ที่ตำแหน่งเปิดก็ตาม
• ตัวบ่งชี้การสัมผัสที่เป็นบวก:การระบุสถานะการสัมผัสที่ชัดเจนช่วยให้การตรวจสอบและการบำรุงรักษาง่ายขึ้น
• การทำงานของแม่เหล็กความร้อน:สภาวะกระแสเกินที่แตกต่างกันสามารถแก้ไขได้โดยใช้กลไกการเดินทางเสริม
• การติดตั้งราง DIN:การติดตั้งแบบโมดูลาร์ช่วยลดความยุ่งยากในการติดตั้งภายในอุปกรณ์กระจายที่เข้ากันได้
• ตู้สารหน่วงไฟ:ข้อมูล DAB7-125 ที่เผยแพร่ระบุถึงวัสดุตัวโครงที่หน่วงไฟ PA66

รายละเอียดเหล่านี้มีความสำคัญต่อผู้จัดจำหน่ายและผู้วางระบบ เนื่องจากประสิทธิภาพในการติดตั้งและความสามารถในการให้บริการสามารถส่งผลต่อประสบการณ์การปฏิบัติงานโดยรวม ไม่ใช่แค่ราคาซื้อเริ่มแรกเท่านั้น

125 15KA MCB สามารถใช้ที่ไหน?

สามารถพิจารณา MCB ความจุทำลายล้างสูง 125A สำหรับระบบจำหน่ายไฟฟ้าที่กระแสไฟฟ้าของวงจรและระดับความผิดปกติอยู่ภายในช่วงการทำงานที่ระบุของอุปกรณ์ สภาพแวดล้อมการใช้งานทั่วไปอาจรวมถึงโรงงานอุตสาหกรรม อาคารพาณิชย์ แผงจำหน่ายอุปกรณ์ และวงจรกระแสไฟสูงอื่นๆ

ความเหมาะสมในการใช้งานจะต้องได้รับการยืนยันโดยเทียบกับการออกแบบทางไฟฟ้าที่สมบูรณ์เสมอ แรงดันไฟฟ้า ความถี่ กระแสไฟลัดที่คาดไว้ ขนาดตัวนำ อุณหภูมิแวดล้อม การกำหนดค่าขั้ว และกฎการติดตั้งที่เกี่ยวข้อง สามารถเปลี่ยนการเลือกเบรกเกอร์ที่เหมาะสมได้

ข้อมูลจำเพาะที่สำคัญในการตรวจสอบ

ผู้ซื้อมักเน้นไปที่ "125A" และ "15kA" เนื่องจากเข้าใจง่าย อย่างไรก็ตาม การจัดซื้อจัดจ้างอย่างมืออาชีพจำเป็นต้องมีการตรวจสอบข้อกำหนดที่กว้างขึ้น

ตัวอย่างเช่น IEC 60947-2 และ IEC/EN 60898-1 ใช้การจำแนกประเภทและกรอบการทดสอบที่แตกต่างกันสำหรับเซอร์กิตเบรกเกอร์ ข้อมูลผู้ผลิตที่เผยแพร่จึงสามารถมีทั้งคำศัพท์ Icu และ Icn ขึ้นอยู่กับมาตรฐานและหมวดหมู่ผลิตภัณฑ์ ผู้ซื้อควรตรวจสอบให้แน่ชัดว่าพิกัดใดที่ใช้กับแรงดันไฟฟ้าและสภาวะการทำงานของการติดตั้งที่ต้องการ

วิธีการเลือกการกำหนดค่าที่เหมาะสม

การเลือกเบรกเกอร์มิเนียเจอร์ 125 15KA ควรเริ่มต้นด้วยระบบไฟฟ้ามากกว่าแคตตาล็อกผลิตภัณฑ์ กระบวนการเลือกอย่างง่ายสามารถลดความเสี่ยงที่เบรกเกอร์ไม่ตรงกับวงจรได้

1. กำหนดกระแสการออกแบบคำนวณกระแสโหลดต่อเนื่องและไม่ต่อเนื่องที่คาดหวัง
2. ตรวจสอบระดับตัวนำอุปกรณ์ป้องกันควรประสานกับกระแสไฟที่อนุญาตของสายเคเบิลภายใต้เงื่อนไขการติดตั้งจริง
3. กำหนดกระแสไฟฟ้าลัดวงจรในอนาคตความสามารถในการทำลายที่เลือกควรเพียงพอสำหรับระดับความผิดปกติที่จุดติดตั้ง
4. ยืนยันแรงดันและความถี่ตรวจสอบให้แน่ใจว่าเบรกเกอร์ได้รับการจัดอันดับสำหรับระบบไฟฟ้า
5. เลือกการจัดเรียงเสาพิจารณาข้อกำหนดสำหรับตัวนำเฟสและตัวนำที่เป็นกลาง
6. ทบทวนลักษณะการเดินทางเส้นโค้งตัดการทำงานควรเหมาะสมกับโหลดที่เชื่อมต่อและสภาวะการไหลเข้าที่คาดหวัง
7. ยืนยันมาตรฐานและการรับรองตรวจสอบข้อกำหนดของตลาดเป้าหมาย ข้อมูลจำเพาะของโครงการ และข้อบังคับด้านไฟฟ้าในท้องถิ่น
8. ตรวจสอบความเข้ากันได้ทางกายภาพยืนยันขนาด ขนาดขั้วต่อ ความเข้ากันได้ของราง DIN และระยะห่างของแผง

ข้อควรพิจารณาในการติดตั้งและบำรุงรักษา

การติดตั้งที่ถูกต้องถือเป็นสิ่งสำคัญสำหรับอุปกรณ์ป้องกันกระแสไฟสูง แม้แต่เซอร์กิตเบรกเกอร์ที่ได้รับการออกแบบมาอย่างดีก็ไม่สามารถชดเชยตัวนำที่มีขนาดไม่ถูกต้อง ขั้วต่อที่หลวม กล่องหุ้มที่ไม่เหมาะสม หรือแนวทางปฏิบัติในการติดตั้งที่ไม่เหมาะสม

• ตรวจสอบรุ่นเบรกเกอร์และพิกัดก่อนการติดตั้ง
• แยกแหล่งจ่ายไฟออกและปฏิบัติตามขั้นตอนความปลอดภัยที่เกี่ยวข้อง
• ยืนยันว่าหน้าตัดของตัวนำเข้ากันได้กับขั้วต่อ
• เตรียมตัวนำอย่างถูกต้องและหลีกเลี่ยงปลายสายเคเบิลที่เสียหายหรือหลุดลอกอย่างไม่เหมาะสม
• ขันขั้วต่อให้แน่นตามข้อกำหนดที่ระบุของผู้ผลิต
• ตรวจสอบให้แน่ใจว่าเบรกเกอร์ได้รับการติดตั้งอย่างแน่นหนาบนราง DIN ที่ใช้ร่วมกันได้
• ตรวจสอบว่ากล่องหุ้มมีการป้องกันและระยะห่างที่เหมาะสม
• ตรวจสอบขั้วต่อเป็นระยะๆ เพื่อดูสัญญาณของความร้อนสูงเกิน การเปลี่ยนสี หรือการหลวมของกลไก
• ทดสอบระบบป้องกันตามข้อกำหนดการบำรุงรักษาของการติดตั้ง

ตารางการบำรุงรักษาควรสะท้อนถึงสภาพแวดล้อมและรอบการทำงาน การติดตั้งทางอุตสาหกรรมที่มีการรับน้ำหนักสูง การสลับบ่อยครั้ง ฝุ่น การสั่นสะเทือน หรืออุณหภูมิสูง อาจต้องมีการตรวจสอบบ่อยกว่าระบบจำหน่ายภายในอาคารที่มีการรับน้ำหนักน้อย

ปัญหาทั่วไปและข้อกังวลในการจัดซื้อ

ผู้ซื้อ MCB กระแสสูงมักเผชิญกับความท้าทายในทางปฏิบัติหลายประการ การแก้ไขปัญหาเหล่านี้ก่อนการจัดซื้อสามารถป้องกันความล่าช้าและปัญหาในการติดตั้งได้

ซัพพลายเออร์มืออาชีพควรสามารถให้ข้อมูลผลิตภัณฑ์ที่ชัดเจน และช่วยให้ผู้ซื้อเข้าใจความแตกต่างระหว่างกระแสไฟฟ้าที่ได้รับการจัดอันดับ ความสามารถในการตัดกระแสไฟฟ้า ลักษณะการเดินทาง และข้อกำหนดในการติดตั้ง

ทำไมต้อง Shanghai DaDa Electric Co., Ltd.

Shanghai DaDa Electric Co., Ltd.พัฒนาและผลิตผลิตภัณฑ์ป้องกันวงจรสำหรับการใช้งานไฟฟ้าในอุตสาหกรรมและเชิงพาณิชย์ กลุ่มผลิตภัณฑ์ที่เผยแพร่ ได้แก่ MCB, MCCB, RCBO, RCCB และอุปกรณ์ป้องกันวงจรที่เกี่ยวข้อง

ซีรีส์ DAB7-125 อยู่ในตำแหน่งสำหรับการใช้งานที่ต้องการความจุกระแสไฟฟ้าที่สูงขึ้นและความสามารถในการตัดการลัดวงจรสูง ข้อมูลจำเพาะที่เผยแพร่ ได้แก่ ความสามารถในการตัดกระแสไฟสูง 15kA ฟังก์ชันทริปแม่เหล็กความร้อน การออกแบบจำกัดกระแส การระบุหน้าสัมผัสเชิงบวก และขั้วต่อที่เหมาะสำหรับตัวนำขนาดใหญ่ :contentReference[oaicite:1]{index=1}

ข้อมูลโรงงานของผู้ผลิตยังอธิบายถึงเวิร์คช็อปการปั๊ม การเชื่อมเฉพาะจุด การตอกหมุด การฉีดขึ้นรูป และการประกอบ ซึ่งสนับสนุนการผลิตทั้งผลิตภัณฑ์ MCB และ MCCB :contentReference[oaicite:2]{index=2}

สำหรับผู้จัดจำหน่าย ผู้ค้าส่งอุปกรณ์ไฟฟ้า ผู้สร้างแผง และลูกค้า OEM ความสามารถในการผลิตประเภทนี้จะมีประโยชน์เมื่อการจัดหาผลิตภัณฑ์ที่สม่ำเสมอ เอกสารทางเทคนิค และการสนับสนุนการกำหนดค่าเป็นส่วนสำคัญของการตัดสินใจซื้อ

ข้อมูลจำเพาะของผลิตภัณฑ์ควรได้รับการยืนยันโดยอิงจากเอกสารทางเทคนิคล่าสุดก่อนการอนุมัติโครงการขั้นสุดท้าย โดยเฉพาะอย่างยิ่งเมื่อเบรกเกอร์จะถูกติดตั้งในสภาพแวดล้อมที่มีกระแสไฟฟ้าขัดข้องสูงหรือระบบไฟฟ้าที่ได้รับการควบคุม

คำถามที่พบบ่อย

ข้อพิจารณาขั้นสุดท้าย

เซอร์กิตเบรกเกอร์ขนาดเล็ก 125 15KA ตอบสนองความต้องการเฉพาะหลายประการ ได้แก่ ความจุกระแสไฟฟ้าที่ค่อนข้างสูง และความสามารถในการป้องกันการลัดวงจรที่เพิ่มขึ้น สำหรับวิศวกรและทีมจัดซื้อ การทำความเข้าใจว่าแต่ละระดับแสดงถึงอะไรถือเป็นสิ่งสำคัญในการตัดสินใจทางเทคนิคที่ถูกต้อง

ข้อควรพิจารณาที่สำคัญที่สุดมีมากกว่าตัวเลข “125A” และ “15kA” การประเมินที่สมบูรณ์ควรรวมถึงแรงดันไฟฟ้าที่กำหนด กระแสฟอลต์ ลักษณะเฉพาะของทริป การกำหนดค่าขั้ว ความเข้ากันได้ของตัวนำ มาตรฐานที่ใช้บังคับ สภาพแวดล้อมการติดตั้ง และขนาดทางกายภาพ

ซีรีส์ DAB7-125 จาก Shanghai DaDa Electric Co., Ltd. ผสมผสานการป้องกันกระแสสูงเข้ากับการทำงานด้วยแม่เหล็กความร้อน การออกแบบที่จำกัดกระแส ขั้วต่อสายเคเบิลขนาดใหญ่ และความสามารถในการทำลายกระแสที่เผยแพร่สูงถึง 15kA คุณลักษณะเหล่านี้ทำให้ผลิตภัณฑ์มีความเกี่ยวข้องกับการใช้งานด้านการจัดจำหน่ายทางอุตสาหกรรมและเชิงพาณิชย์เมื่อจับคู่กับระบบไฟฟ้าอย่างถูกต้อง
