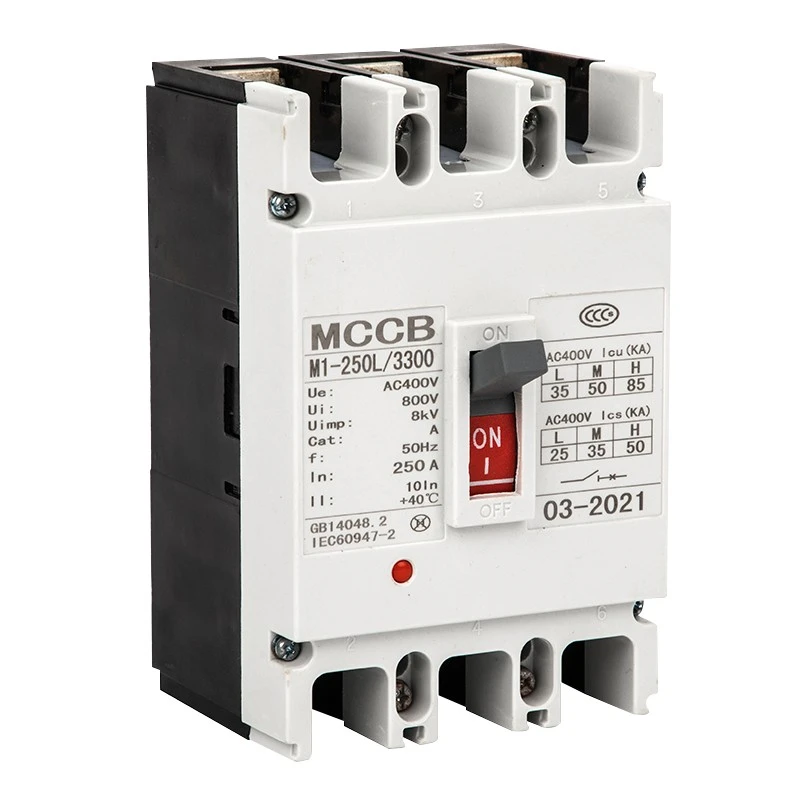

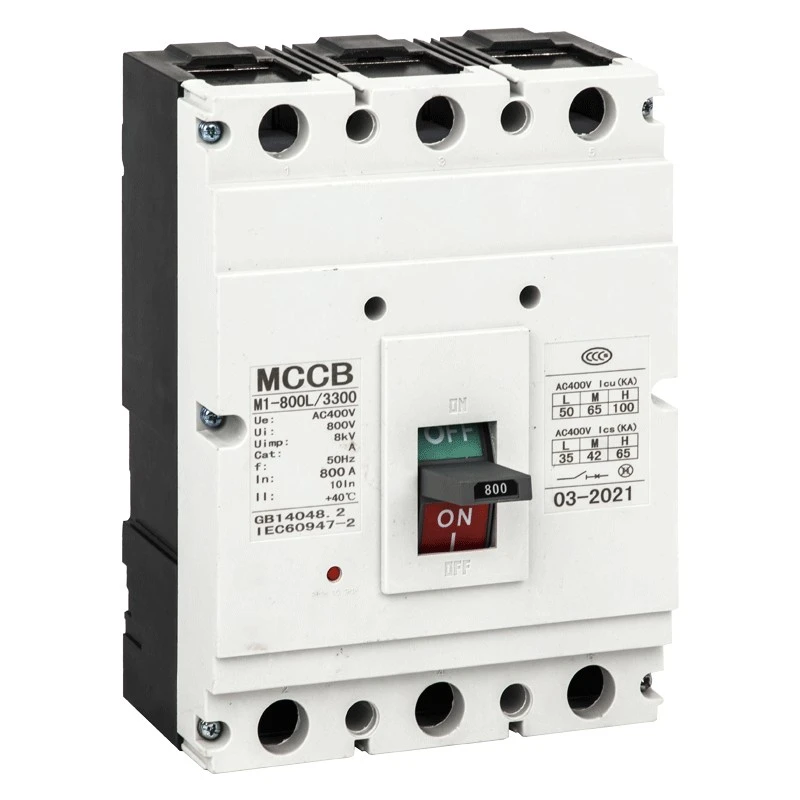

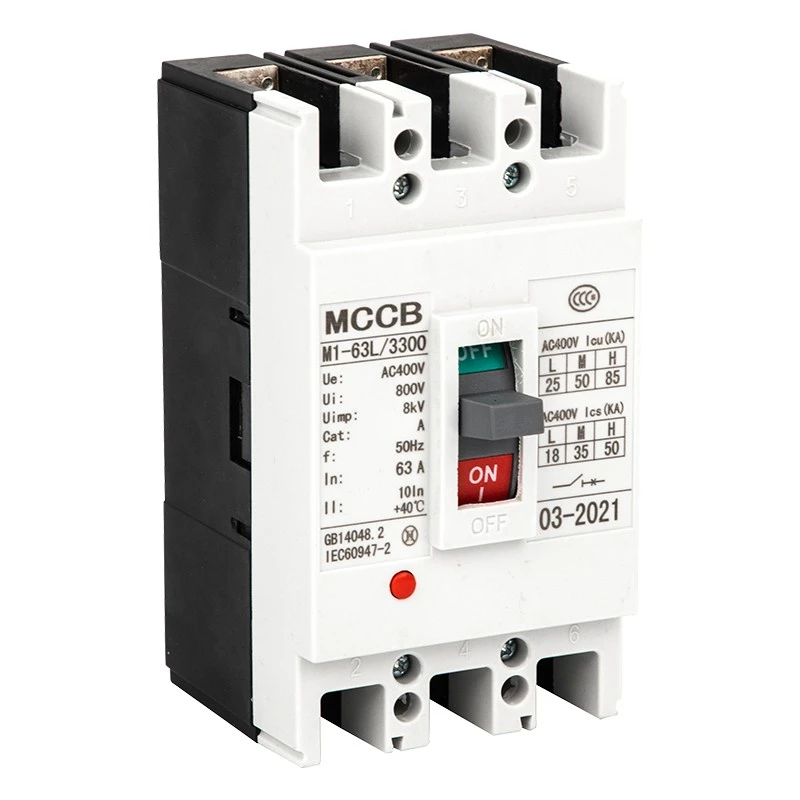

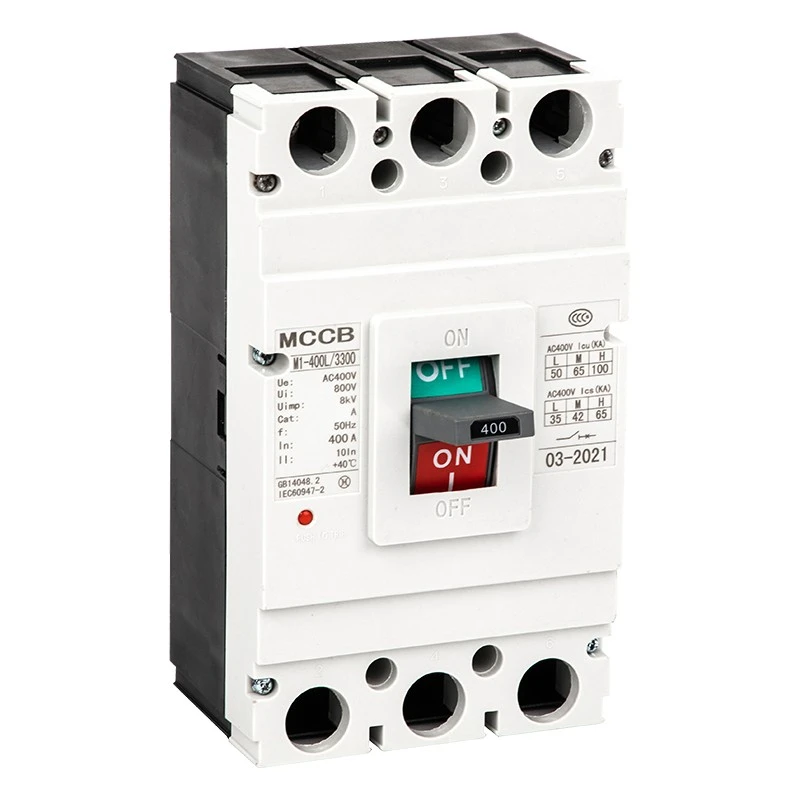

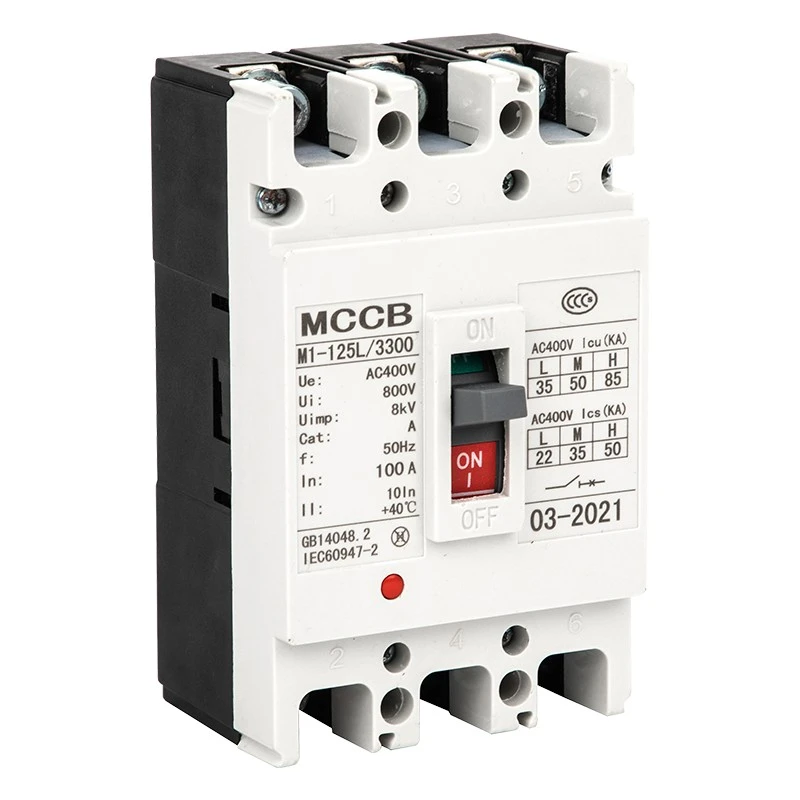

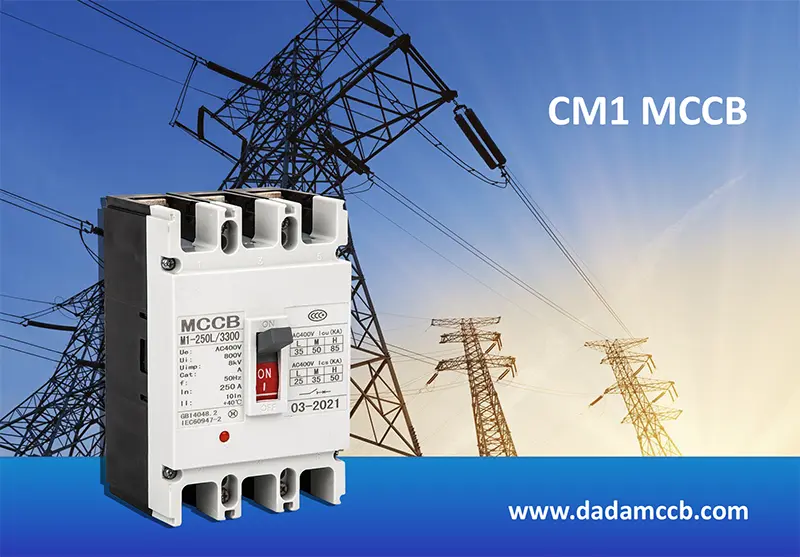

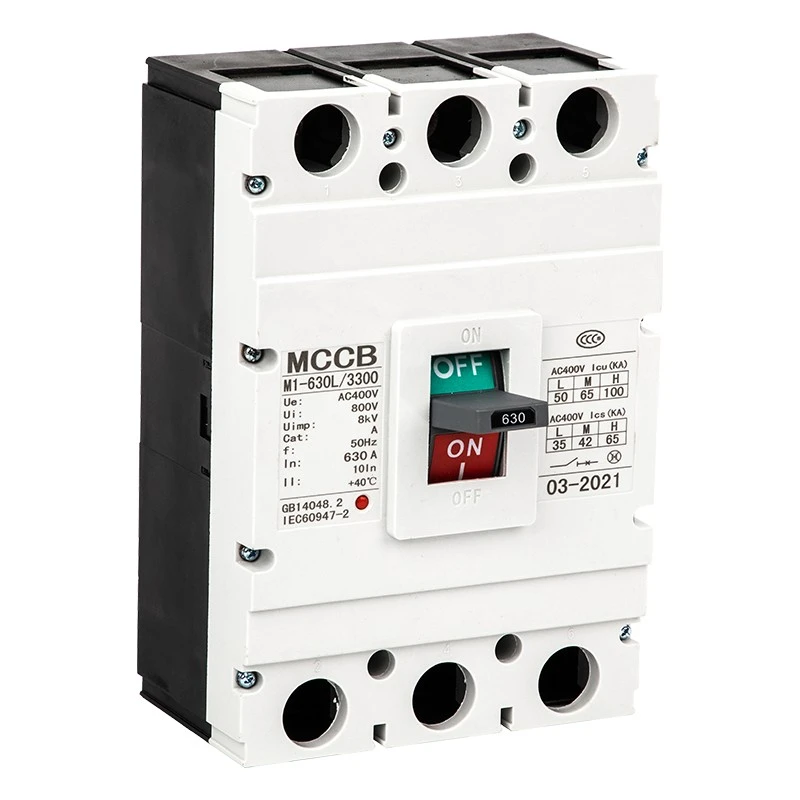

CM1 เซอร์กิตเบรกเกอร์แบบขึ้นรูป
Model:DAM2 (CM1) Series
เซอร์กิตเบรกเกอร์แบบขึ้นรูป (MCCB) CDADA CM1 นี้สร้างขึ้นสำหรับการจัดซื้อจำนวนมาก พร้อมการรับรอง IEC60947-2 และประสิทธิภาพที่มั่นคงสำหรับระบบไฟฟ้าทางอุตสาหกรรม CM1 MCCB ใช้โครงสร้างที่มีความแข็งแรงสูงและกลไกการสะดุดที่เชื่อถือได้ ติดตั้งและบำรุงรักษาง่าย ผสมผสานการป้องกันอัจฉริยะเข้ากับการออกแบบที่ทนทาน ช่วยให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนานในการจ่ายพลังงานและการใช้งานในอุตสาหกรรมหนัก
เซอร์กิตเบรกเกอร์แบบขึ้นรูปรุ่น DAM2 (CM1) ซีรีส์ CM1 นี้เป็นอุปกรณ์ป้องกันแรงดันไฟฟ้าต่ำประสิทธิภาพสูงที่ผลิตโดย Shanghai DADA Electric Co., Ltd. ซึ่งเป็นผู้ผลิตและซัพพลายเออร์ที่เชื่อถือได้ในประเทศจีน ด้วยพิกัดแรงดันไฟฟ้าฉนวนสูงถึง 800V, แรงดันไฟฟ้าใช้งาน 400V/690V และพิกัดกระแสตั้งแต่ 63A ถึง 1600A จึงมีการใช้กันอย่างแพร่หลายสำหรับการกระจายพลังงาน การป้องกันวงจร การควบคุมมอเตอร์ และการสลับไม่บ่อยนัก
ซีรี่ส์นี้รองรับการติดตั้งในแนวตั้งและแนวนอน เป็นไปตามมาตรฐาน IEC60947-2 และให้การป้องกันโหลดเกิน การลัดวงจร และแรงดันไฟฟ้าต่ำสำหรับอุปกรณ์ไฟฟ้าอย่างสมบูรณ์
คุณสมบัติผลิตภัณฑ์
★แรงดันไฟฟ้าฉนวนจัดอันดับ: 800V; แรงดันไฟฟ้าทำงาน: 400V/690V
★ช่วงปัจจุบัน: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A
★ ความสามารถในการทำลาย: มาตรฐาน L, กลาง M, ชนิดทำลายสูง H
★โหมดปล่อยคู่ความร้อนแม่เหล็กและแม่เหล็กไฟฟ้า
★ การติดตั้งแนวตั้ง / แนวนอน เหมาะสำหรับการใช้งานแบบแยกส่วน
★ ช่วงอุณหภูมิกว้าง: -5 ℃~+40 ℃
★ ระดับความสูง ≤2000m ระดับมลพิษ 3
การใช้งาน
เซอร์กิตเบรกเกอร์แบบขึ้นรูป CDADA CM1 ถูกนำมาใช้กันอย่างแพร่หลายในระบบจ่ายไฟฟ้าทางอุตสาหกรรมและทางแพ่ง รวมถึงโรงงาน อาคาร ศูนย์ข้อมูล สถานีไฟฟ้า โครงสร้างพื้นฐาน อุปกรณ์เครื่องจักรกล และตู้จ่ายไฟ นอกจากนี้ยังใช้สำหรับการป้องกันมอเตอร์ การแปลงวงจร และการจ่ายพลังงานที่ปลอดภัยในการก่อสร้าง โลหะ ปิโตรเคมี และอุตสาหกรรมอื่นๆ
พารามิเตอร์ทางเทคนิค
★ มาตรฐาน: IEC60947-2, GB14048.2
★ ความถี่: เอซี 50เฮิร์ต/60เฮิร์ต
★ เสา: 1P,2P, 3P, 4P
★ การเปิดตัว: แม่เหล็กความร้อน (คู่), แม่เหล็กไฟฟ้า (ทันที)
★ การตั้งค่าทันที: ประเภทการกระจาย 10In ± 20%; ประเภทมอเตอร์ 12In ± 20%
★ การติดตั้ง: สายไฟด้านหน้า, สายไฟด้านหลัง, แบบปลั๊กอิน
★ การทำงาน: กลไกการทำงานแบบแมนนวลและไฟฟ้า
|
แบบอย่าง |
เสา |
จัดอันดับปัจจุบัน (ก) |
เรตติ้ง ปฏิบัติการ แรงดันไฟฟ้า (วี) |
เรตติ้ง ฉนวนกันความร้อน แรงดันไฟฟ้า (วี) |
จัดอันดับความสามารถในการตัดวงจรลัดวงจรขั้นสูงสุด (Icu) |
แฟลชโอเวอร์ ระยะทาง (มม.) |
||
|
ทดสอบแรงดันไฟฟ้า (วี) |
ห้องไอซียู (กิโลเอ) |
ไอซีเอส (กิโลเอ) |
||||||
|
ดัม2แอล-63 |
3 |
10、16、20、25、 32、40、50、63 |
400 |
500 |
400×1.10 |
25 |
18 |
0 |
|
ดัม2เอ็ม-63 |
3、4 |
50 |
35 |
|||||
|
DAM2L-100 |
3、4 |
16、20、25、32、40、 50、63、80、100 |
400 |
800 |
30 |
22 |
≤50 |
|
|
DAM2M-100 |
2、3、4 |
50 |
35 |
|||||
|
DAM2H-100 |
3 |
85 |
50 |
|||||
|
DAM2L-100 |
3、4 |
690 |
10 |
5 |
||||
|
DAM2M-100 |
2、3、4 |
20 |
10 |
|||||
|
DAM2L-225 |
3、4 |
100、125、140、 160、180、200、225 |
400 |
800 |
35 |
25 |
||
|
DAM2M-225 |
2、3、4 |
50 |
35 |
|||||
|
DAM2H-225 |
3 |
85 |
50 |
|||||
|
DAM2L-225 |
3、4 |
690 |
10 |
5 |
||||
|
DAM2M-225 |
2、3、4 |
20 |
10 |
|||||
|
DAM2L-400 |
3 |
225、250、315、 350、400 |
400 |
800 |
50 |
35 |
≤100 |
|
|
DAM2M-400 |
3、4 |
65 |
42 |
|||||
|
DAM2H-400 |
3 |
100 |
65 |
|||||
|
DAM2L-400 |
3 |
690 |
15 |
8 |
||||
|
DAM2M-400 |
3、4 |
20 |
10 |
|||||
|
DAM2L-630 |
3 |
400、500、630 |
400 |
800 |
50 |
35 |
||
|
ดัม2เอ็ม-630 |
3、4 |
65 |
42 |
|||||
|
ดัม2H-630 |
3 |
100 |
65 |
|||||
|
DAM2L-630 |
3 |
6910 |
15 |
8 |
||||
|
ดัม2เอ็ม-630 |
3、4 |
20 |
10 |
|||||
|
DAM2M-800 |
3 |
630、700、800 |
400 |
800 |
75 |
50 |
||
|
DAM2H-800 |
3 |
100 |
65 |
|||||
|
DAM2M-800 |
3 |
4690 |
30 |
15 |
||||
|
DAM2-1250 |
3 |
800、1,000、1250 |
400 |
800 |
85 |
42 |
||
|
DAM2-1250 |
3 |
690 |
25 |
12.5 |
||||
โครงร่างและขนาดการติดตั้ง
CM1 MCCB ของเราให้ข้อมูลมิติที่สมบูรณ์สำหรับรุ่น 63A–1600A รวมถึงการเดินสายไฟด้านหน้า การเดินสายไฟด้านหลัง และประเภทปลั๊กอิน ขนาดเฟรมที่แตกต่างกัน (63/100/225/400/630/800/1250/1600) มีขนาดที่ตรงกัน H, H1, H2 สำหรับการติดตั้งตู้มาตรฐาน ความสูงของกลไกการทำงานแบบแมนนวลและแบบไฟฟ้ายังเป็นมาตรฐานเพื่อให้ประกอบง่าย
อุปกรณ์เสริมและฟังก์ชั่น
อุปกรณ์เสริมภายใน
★ Shunt release: แรงดันไฟฟ้า 70%–110% เพื่อการสะดุดที่เชื่อถือได้
★ การปล่อยแรงดันไฟฟ้าต่ำ: แรงดันไฟฟ้าลดลง 35%–70% สำหรับการป้องกันอัตโนมัติ
★ หน้าสัมผัสเสริมและหน้าสัมผัสสัญญาณเตือน: สัญญาณตอบรับและสัญญาณเตือนข้อผิดพลาด
★ การเปิดตัวมิเตอร์แบบชำระเงินล่วงหน้าโดยเฉพาะ: การหน่วงเวลาสะดุด 0.5–2 วินาที
อุปกรณ์เสริมภายนอก
★กลไกการทำงานแบบแมนนวล
★กลไกการทำงานของไฟฟ้า (มอเตอร์)
★ ตัวคั่นเฟส สกรูยึด ชุดบัสบาร์
ขั้นตอนการควบคุมคุณภาพ

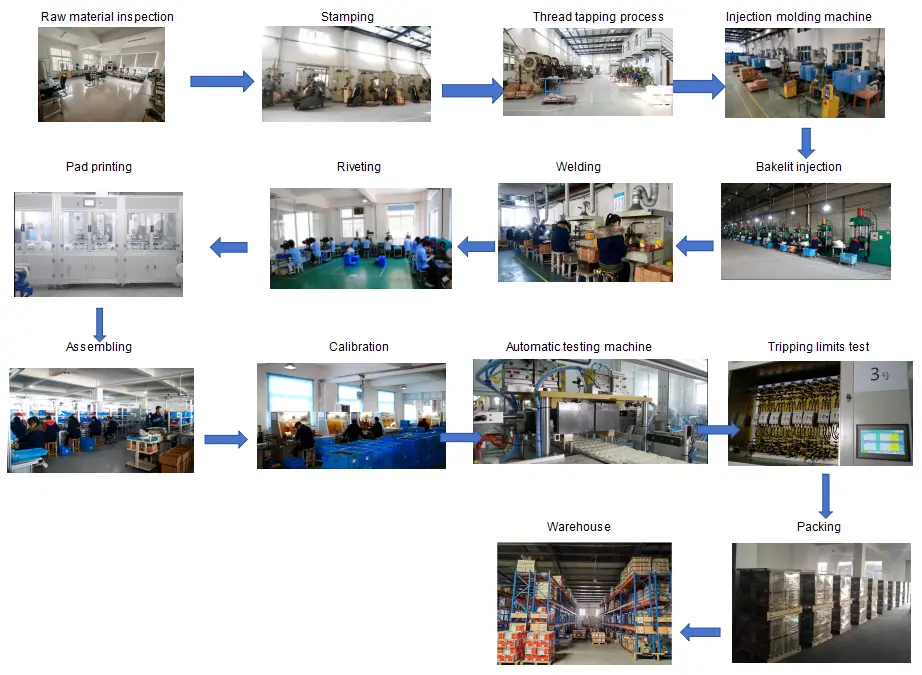

การตรวจสอบวัตถุดิบ → กระบวนการผลิต → สายการประกอบ → การทดสอบลักษณะการเดินทาง → การทดสอบการเพิ่มขึ้นของอุณหภูมิ → การทดสอบการลัดวงจร → การทดสอบอายุ → การตรวจสอบลักษณะและขนาด → บรรจุภัณฑ์ → การตรวจสอบขั้นสุดท้ายก่อนจัดส่ง

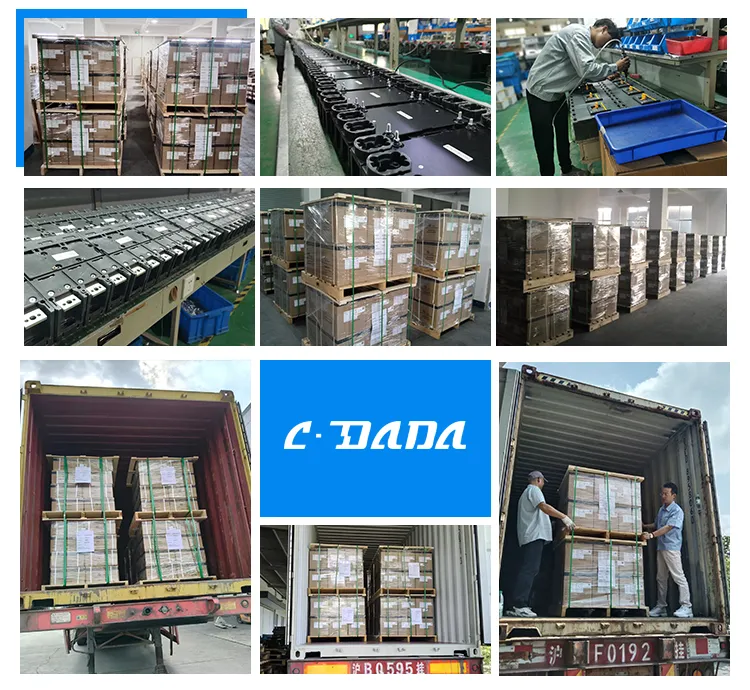

บรรจุภัณฑ์และการจัดส่ง
★ กล่องส่งออกมาตรฐาน + พาเลทไม้ เพื่อการขนส่งที่ปลอดภัย
★ ป้ายกำกับ: รุ่น, กระแส, เสา, ปริมาณ, ใบรับรอง
★ เหมาะสำหรับการขนส่งทางทะเล อากาศ และทางบก
การรับรอง
IEC60947-2, GB14048.2, CE, CB, ROHS และการอนุมัติระหว่างประเทศอื่น ๆ

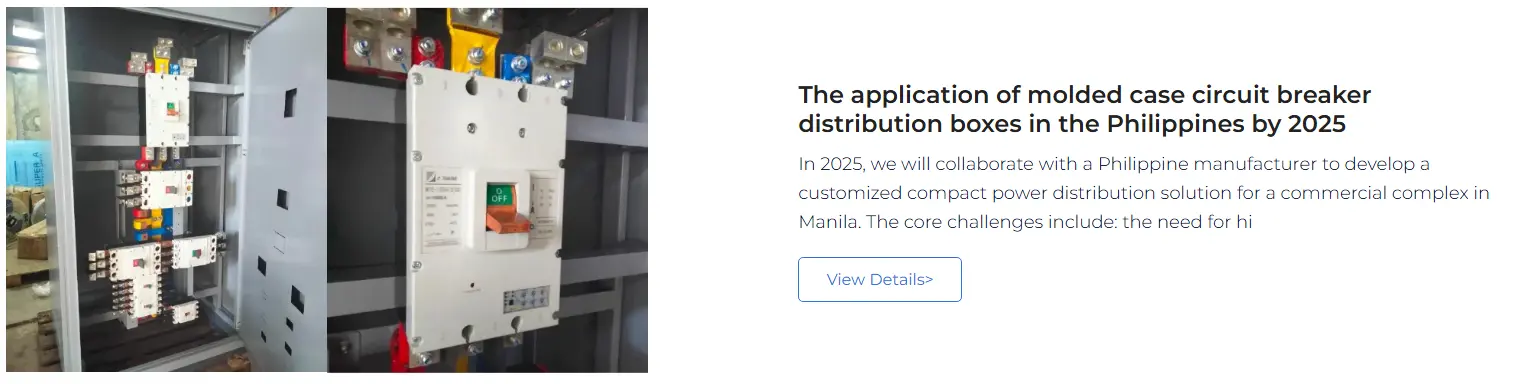

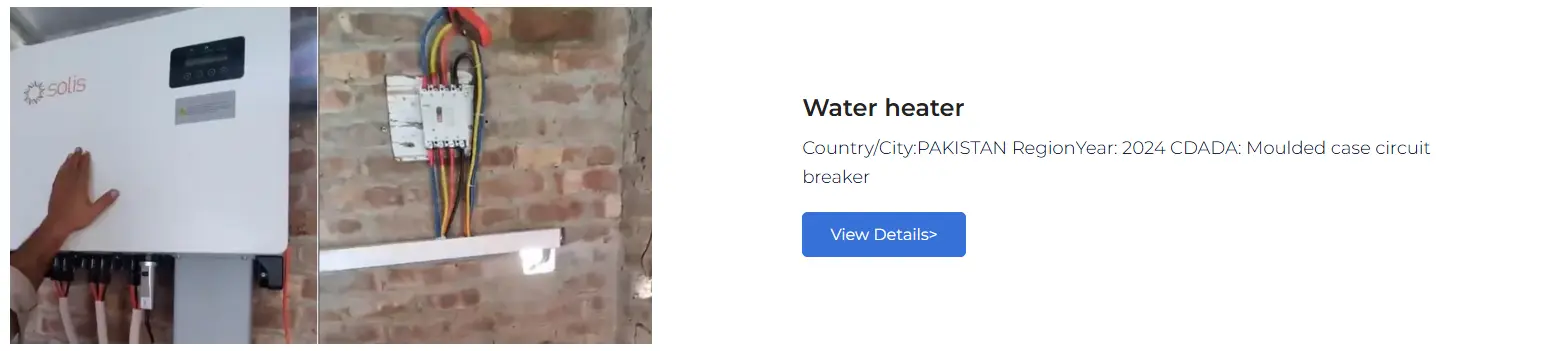

กรณีความร่วมมือกับลูกค้า
CDADA DAM2 series MCCB ได้รับการจัดจำหน่ายให้กับลูกค้าทั่วโลก รวมถึงผู้ติดตั้งระบบจำหน่ายไฟฟ้า ผู้ผลิตอุปกรณ์อุตสาหกรรม โรงงานสวิตช์เกียร์ ผู้รับเหมาก่อสร้าง และแบรนด์ OEM ในยุโรป เอเชียตะวันออกเฉียงใต้ ตะวันออกกลาง แอฟริกา และอเมริกาใต้ เราจัดหาอุปทานจำนวนมากที่มั่นคงและโซลูชันที่ปรับแต่งตามความต้องการสำหรับพันธมิตรระยะยาว
