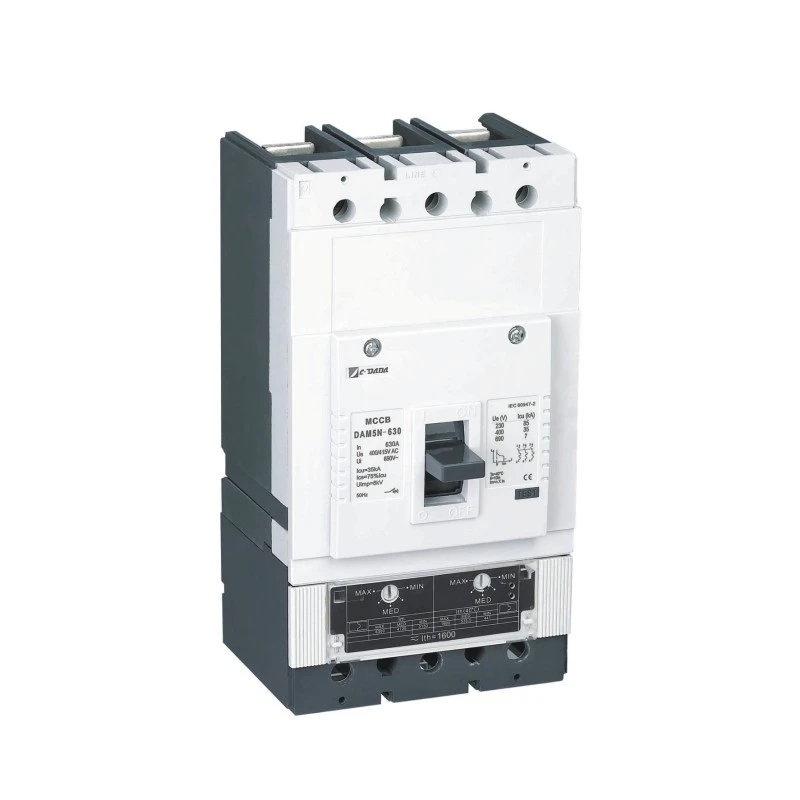

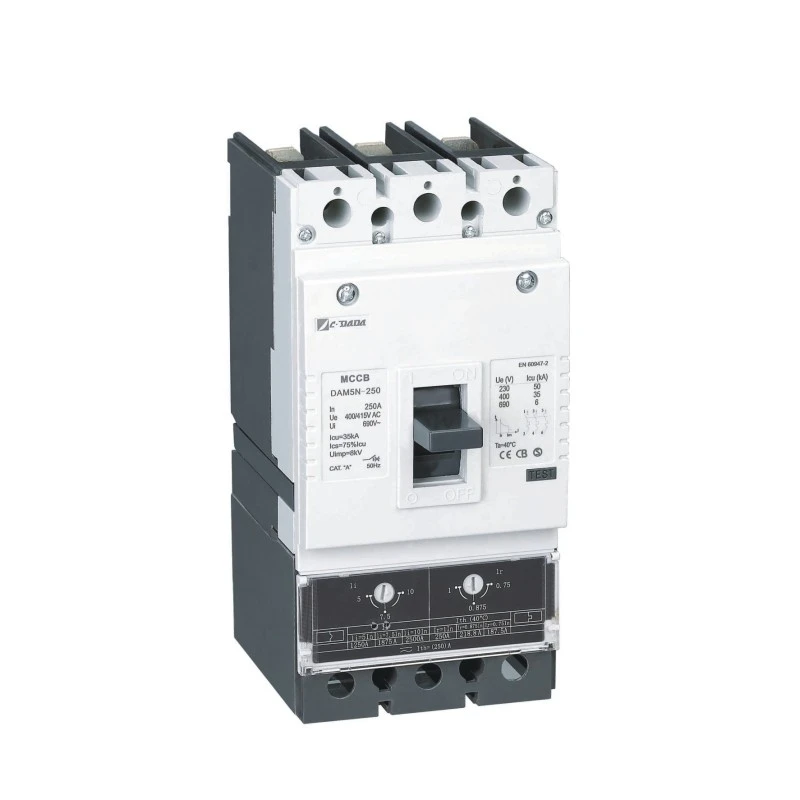

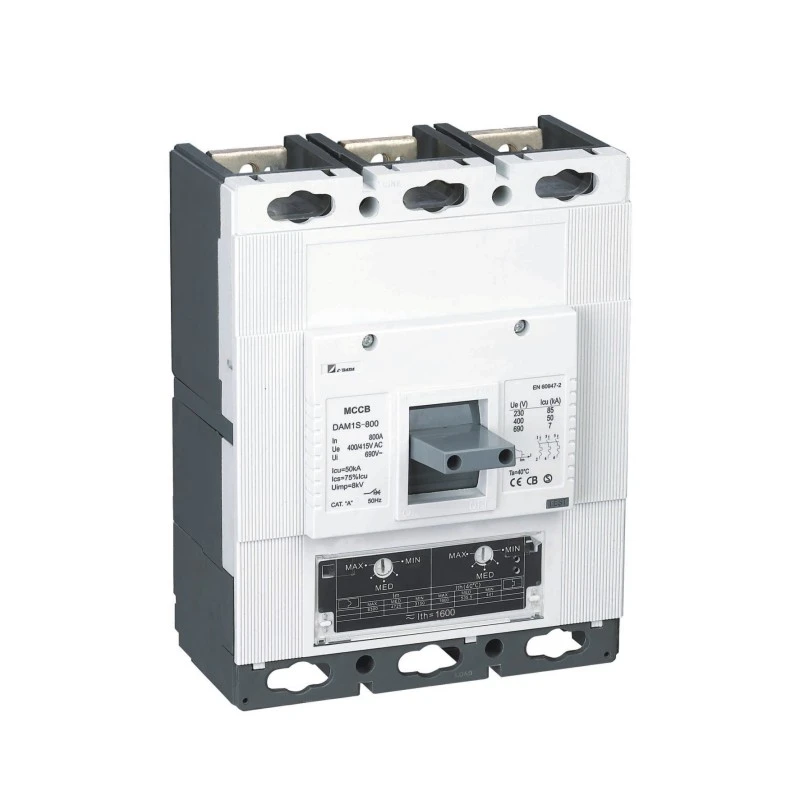

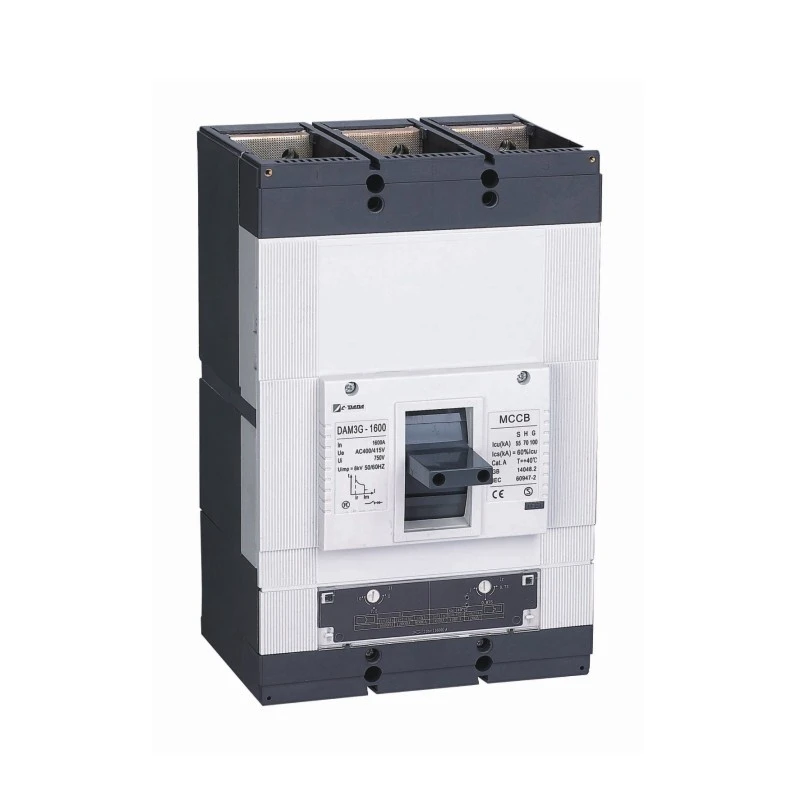

MCCB แบบปรับแม่เหล็กความร้อนได้

MCCB แบบปรับได้ด้วยแม่เหล็กความร้อนซีรีส์ CDADA DAM1 ออกแบบโดย Shanghai DADA Electric ซึ่งเป็นซัพพลายเออร์ที่เชื่อถือได้ นำเสนอการโอเวอร์โหลดและการป้องกันการลัดวงจรที่ปรับแต่งได้อย่างเต็มที่สำหรับการใช้งานแรงดันไฟฟ้าต่ำที่มีความต้องการสูง เบรกเกอร์ 3P/4P นี้มีพิกัดกระแสสูงสุด 1600A ที่ 400V/415V มีคุณสมบัติการปรับทริปความร้อน (70–100% In) และแม่เหล็ก (5–10×In) ได้อย่างอิสระ ทำให้สามารถประสานกันอย่างเหมาะสมในระบบกระจายที่ซับซ้อน

ผ่านการรับรอง CE, CB, ASTA, KEMA, SEMKO และ RoHS ตรงตามมาตรฐานความปลอดภัยและสิ่งแวดล้อมระดับโลก ทำให้เหมาะสำหรับ OEM ผู้รับเหมา และผู้วางระบบทั่วโลก

ข้อดี

★ ช่วงกว้าง: 160A ถึง 1600A(AC)

★ ขนาดกะทัดรัด

★ การตั้งค่าความร้อนที่ปรับได้ (70-100%) ใน

★ การตั้งค่าแม่เหล็กที่ปรับได้ (5-10 ครั้ง) ใน

★กดปุ่มเพื่อการเดินทาง

★ แยกส่วนติดต่อหลักและส่วนติดต่อแบบ Arcing

★ อุปกรณ์เสริมที่หลากหลาย

ข้อมูลจำเพาะที่สำคัญ

รุ่น: DAM1 Series – MCCB แบบปรับแม่เหล็กความร้อนได้

ประเภท: โมลด์เคสเซอร์กิตเบรกเกอร์ (MCCB)

เสา: 3P / 4P

แรงดันไฟฟ้า (Ue): 400V / 415V AC

ช่วงกระแสไฟที่กำหนด: 160A – 1600A

การปรับความร้อน: 70% – 100% ของ In (ป้องกันการโอเวอร์โหลด)

การปรับแม่เหล็ก: 5 × - 10 × In (การเดินทางลัดวงจรทันที)

การรับรอง: CE, CB, ASTA, KEMA, SEMKO, RoHS

● การทดสอบ Icu:O-t-CO(O:การซ้อมรบแบบเปิด,CO:การซ้อมรบแบบปิด,t:ระยะเวลารอคอย)

● Ics:O-t-CO-t-CO การทดสอบ (O:การซ้อมรบแบบเปิด,CO:การซ้อมรบแบบปิด,t:ระยะเวลารอคอย)

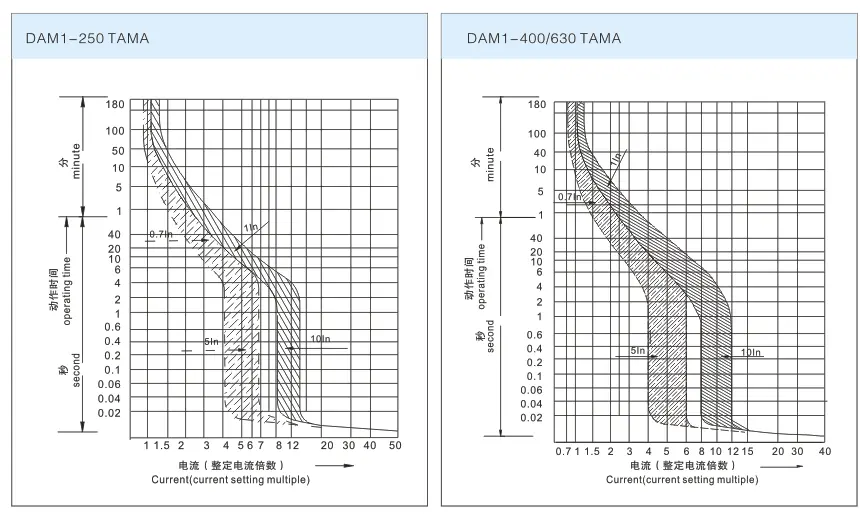

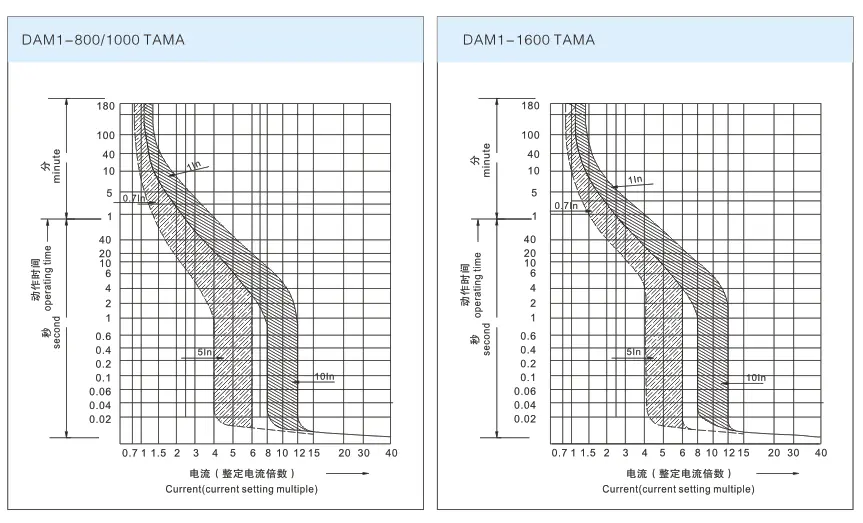

เส้นโค้งลักษณะเฉพาะสำหรับ TAMA MCCB

เหตุใดจึงเลือก CDADA

★วิศวกรรมที่มีความแม่นยำ
แตกต่างจาก MCCB มาตรฐานที่มีเส้นโค้งทริปคงที่ การออกแบบที่ปรับได้ด้วยเทอร์โมแมกเนติกของ CDADA ช่วยให้วิศวกรปรับแต่งการป้องกันอย่างละเอียดเพื่อให้ตรงกับพิกัดของสายเคเบิลและอุปกรณ์ดาวน์สตรีม ลดการเดินทางที่น่ารำคาญและปรับปรุงการเลือกระบบ

★ การปฏิบัติตามระดับโลก การสนับสนุนในท้องถิ่น
ด้วยการรับรอง ASTA (สหราชอาณาจักร), KEMA (เนเธอร์แลนด์), CE (EU), CB (ทั่วโลก) และ RoHS ผลิตภัณฑ์ CDADA ได้รับการยอมรับในกว่า 60 ประเทศ ซึ่งได้รับการสนับสนุนโดยการสนับสนุนด้านเทคนิคที่ตอบสนองจากเซี่ยงไฮ้

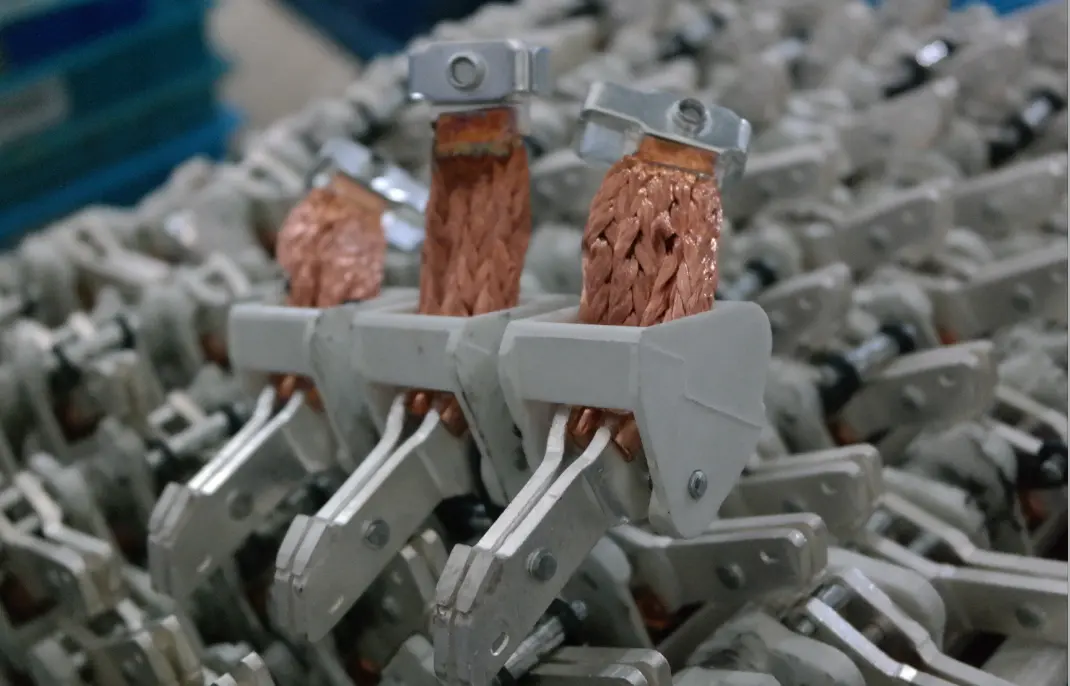

★ข้อได้เปรียบด้านวัสดุที่ดี

เรามีระบบการจัดการที่เข้มงวดสำหรับซัพพลายเออร์และวัตถุดิบ เรามักจะเลือกวัสดุคุณภาพดีที่สุดสำหรับเซอร์กิตเบรกเกอร์

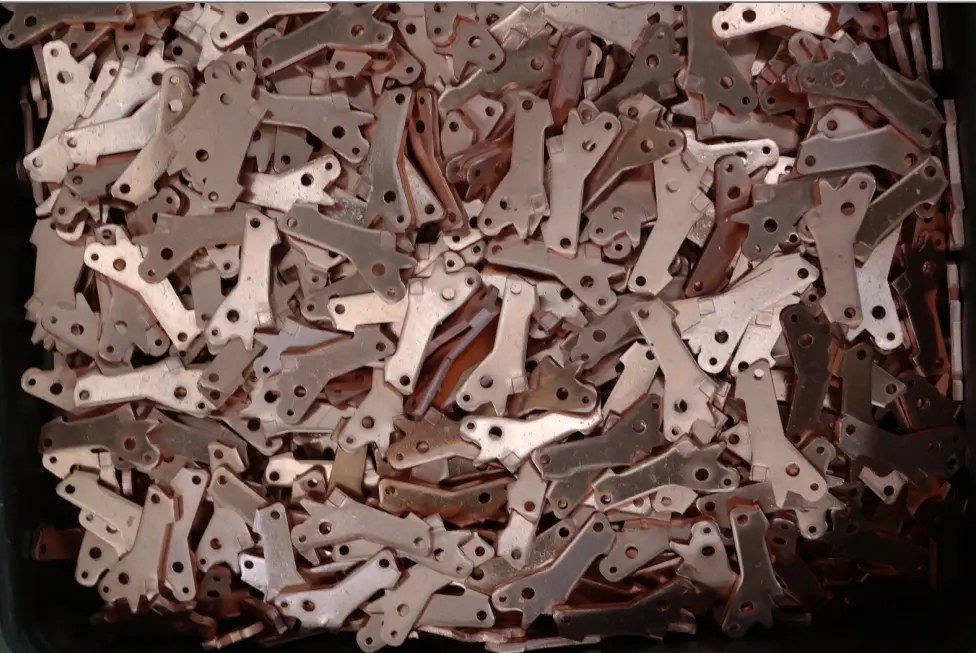

1) ทองแดงใช้ T2>99.9%,

2) หน้าสัมผัสเงิน (จุดเคลื่อนที่: 50%, จุดคงที่: 85%),

3) เพลากลางใช้ BMC-1 ((ใยแก้ว: 25%, เรซินสูงสุด, ความเข้มสูงสุด)

4) ฝาครอบและตัวเครื่อง BMC (ใยแก้ว: 22%, เรซินที่สูงขึ้น, ความเข้มที่สูงขึ้น)

★ OEM และชุดติดตั้งเพิ่มเติมที่เป็นมิตร
ขนาดที่กะทัดรัดทำให้สามารถทดแทนเบรกเกอร์รุ่นเก่าได้โดยตรงโดยไม่ต้องออกแบบแผงใหม่ อุปกรณ์เสริมแบบโมดูลาร์ทำให้การอัพเกรดในอนาคตง่ายขึ้น

✅ การป้องกันที่คุ้มค่า
ความสามารถในการปรับเปลี่ยนได้ช่วยลดความจำเป็นในการสต็อกเบรกเกอร์ที่มีพิกัดคงที่หลายตัว - ยูนิต CDADA DAM1 หนึ่งตัวครอบคลุมสถานการณ์โหลดได้หลายรูปแบบ

การใช้งานทั่วไป

★ ศูนย์ควบคุมมอเตอร์อุตสาหกรรม (MCC) – จับคู่กระแสสตาร์ทของมอเตอร์โดยไม่สะดุด

★ แผง PDU ของศูนย์ข้อมูล – ประสานงานกับโปรไฟล์โหลดไอที

★ ระบบพลังงานทดแทน – ปรับให้เข้ากับสภาวะเอาต์พุตแสงอาทิตย์/ลมที่แปรผัน

★ แพลตฟอร์มทางทะเลและนอกชายฝั่ง – การทำงานที่เชื่อถือได้ในสภาพแวดล้อมที่รุนแรง

★ สถานีย่อยในอาคารพาณิชย์ – เพิ่มประสิทธิภาพการป้องกันสำหรับ HVAC ลิฟต์ แสงสว่าง

คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: “ตัวปรับแม่เหล็กความร้อน” ใน DAM1 MCCB หมายความว่าอย่างไร

A1: หมายความว่าสามารถปรับเกณฑ์การเดินทางทั้งโอเวอร์โหลด (ความร้อน) และลัดวงจร (แม่เหล็ก) ได้ด้วยตนเอง:

● ความร้อน: 70%–100% ของกระแสไฟที่กำหนด (ใน)

● แม่เหล็ก: 5 ถึง 10 ครั้ง In ซึ่งช่วยให้สามารถกำหนดเส้นโค้งการป้องกันแบบกำหนดเองสำหรับการใช้งานเฉพาะของคุณได้

คำถามที่ 2: MCCB เทอร์โมแมกเนติก 250A มีจำหน่ายในรูปแบบ 3P หรือไม่

A2: ใช่—รุ่นที่ปรับได้ของ DAM1 ทั้งหมดตั้งแต่ 160A ถึง 1600A มีจำหน่ายในเวอร์ชัน 3P และ 4P

คำถามที่ 3: ฉันจะปรับการตั้งค่าการเดินทางได้อย่างไร?

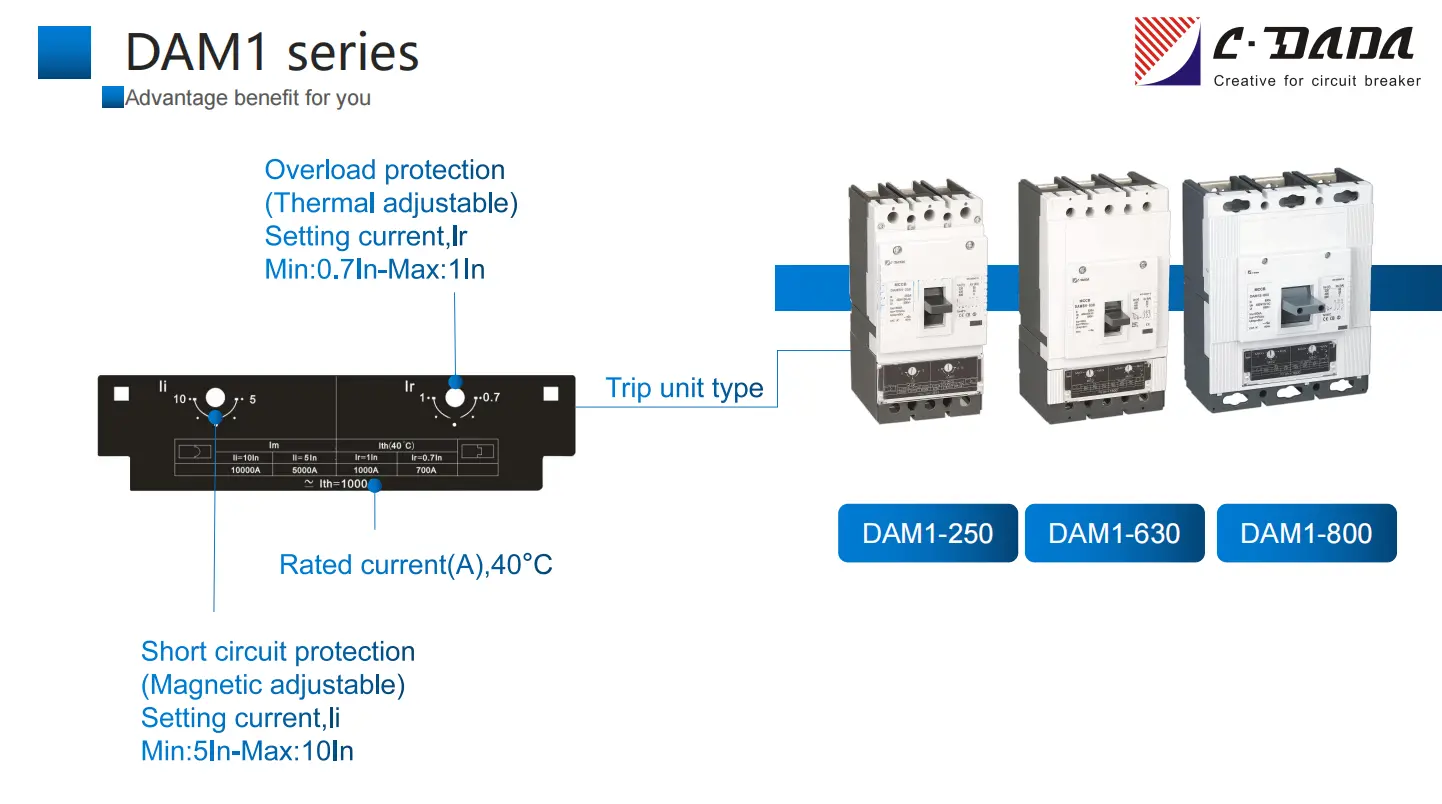

A3: ใช้แป้นหมุนภายนอกสองอันหรือช่องสกรูบนแผงด้านหน้า: อันหนึ่งสำหรับระบบระบายความร้อน (มีป้ายกำกับ “Ir”) และอีกอันสำหรับแม่เหล็ก (มีป้าย “Im”) ไม่จำเป็นต้องถอดชิ้นส่วน

คำถามที่ 4: ฉันสามารถทดสอบเบรกเกอร์โดยไม่เกิดข้อผิดพลาดจริงได้หรือไม่

A4: ใช่—ปุ่มกดเพื่อตัดการทำงานในตัวจะจำลองเงื่อนไขการเดินทางสำหรับการตรวจสอบการทำงานระหว่างการบำรุงรักษา

คำถามที่ 5: เหตุใดจึงเลือก CDADA เหนือแบรนด์ MCCB จีนอื่นๆ

A5: CDADA โดดเด่นด้วย:

● ปรับได้สองทางอย่างแท้จริง (คู่แข่งหลายรายเสนอเฉพาะการปรับความร้อนเท่านั้น)

● การรับรองระดับสากล (ไม่ใช่แค่ CCC)

● การควบคุมคุณภาพที่สม่ำเสมอ (โรงงานที่ได้รับการรับรองมาตรฐาน ISO 9001)

● เอกสารทางเทคนิคเป็นภาษาอังกฤษสำหรับโครงการระดับโลก
