คู่มือปฏิบัติเกี่ยวกับเซอร์กิตเบรกเกอร์กระแสตกค้างพร้อมการป้องกันกระแสเกิน

อาร์ซีบีโอ คืออะไร?

หนึ่งอาร์ซีบีโอ— เบรกเกอร์กระแสตกค้างพร้อมการป้องกันกระแสเกิน — เป็นอุปกรณ์ป้องกันแรงดันต่ำที่รวมการป้องกันโอเวอร์โหลด การป้องกันไฟฟ้าลัดวงจร และการตรวจจับกระแสตกค้าง (รั่ว) ไว้ในหน่วยแม่พิมพ์เดียว ภายในตัวเครื่องขนาดกะทัดรัด กลไกการเดินทางด้วยแม่เหล็กความร้อนจะจัดการกับโหลดเกินและการลัดวงจร ในขณะที่หม้อแปลงกระแสลำดับเป็นศูนย์จะเปรียบเทียบกระแสที่ไหลในตัวนำที่มีกระแสไฟฟ้าและตัวนำที่เป็นกลางอย่างต่อเนื่อง เมื่อความแตกต่างเกินกว่ากระแสไฟฟ้าตกค้างที่กำหนด (IΔn) อุปกรณ์จะเดินทางภายในมิลลิวินาที โดยจะตัดแหล่งจ่ายไฟก่อนที่กระแสไฟฟ้ารั่วจะเป็นอันตรายต่อผู้คนหรือทำให้เกิดเพลิงไหม้ได้

เมื่อใดที่ควรเลือก RCBO: วงจรย่อยขั้นสุดท้ายที่ต้องการทั้งการป้องกันกระแสไฟเกินและการป้องกันการรั่วไหลส่วนบุคคล — เต้ารับกลางแจ้ง วงจรอุปกรณ์ โรงรถ ห้องใต้ดิน ห้องน้ำ และสถานที่อื่นๆ ที่ชื้นหรือเข้าถึงได้ง่าย

DABL-63 อยู่ในประเภท RCBO: อุปกรณ์หนึ่งตัว การป้องกันสามแบบ — ตัวเลือกที่ประหยัดพื้นที่และคุ้มค่าที่สุดสำหรับวงจรขั้นสุดท้ายในครัวเรือนเฟสเดียว

จะเลือก RCBO อย่างไรให้เหมาะสม?

1. พิกัดกระแส (เข้า): ตรงกับโหลดต่อเนื่องของวงจร โดยมีพื้นที่ว่างสำหรับกระแสไหลเข้าของอุปกรณ์ (เช่น 40A ครอบคลุมวงจรเครื่องใช้ในครัวเรือนมาตรฐาน)

2. ความสามารถในการทำลาย (Icn): ต้องสูงกว่ากระแสไฟฟ้าลัดวงจรที่จุดติดตั้ง 6kA ครอบคลุมระดับความผิดพลาดเชิงพาณิชย์ทั่วไปในที่อยู่อาศัยและเชิงพาณิชย์ขนาดเบา

3. เสา: 1P+N สำหรับวงจรสุดท้ายเฟสเดียวพร้อมการติดตั้งราง DIN ขนาดกะทัดรัด

4. ลักษณะการสะดุด: เส้นโค้ง C (5–10 × In) สำหรับโหลดในครัวเรือนและเครื่องใช้ไฟฟ้าทั่วไป เส้นโค้ง B สำหรับอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อน เส้นโค้ง D สำหรับการสตาร์ทมอเตอร์

5. มาตรฐานและการรับรอง: การปฏิบัติตาม IEC/EN 61009-1 และเครื่องหมาย CE เป็นพื้นฐานสำหรับโครงการระดับนานาชาติ

6. การใช้งาน: เต้ารับกลางแจ้ง วงจรเครื่องใช้ไฟฟ้า และไฟโรงรถ/ชั้นใต้ดิน อาจต้องใช้ความไวสูงกว่าวงจรภายในอาคารทั่วไป

อาร์ซีบีโอ ที่ระบุชัดเจนมีลักษณะอย่างไร

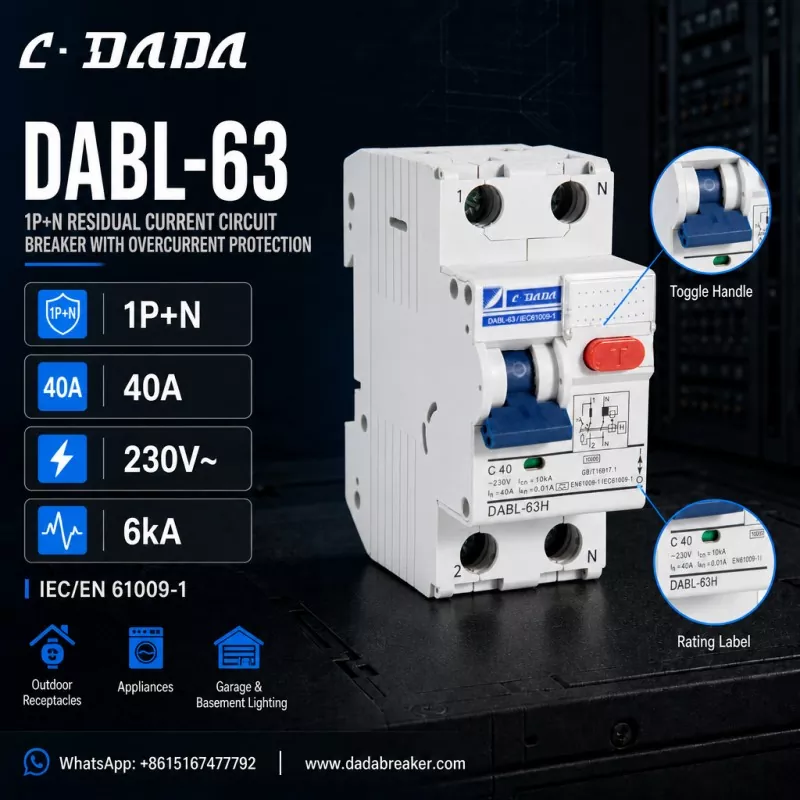

เพื่อให้เป็นรูปธรรมนี้ให้พิจารณา DABL-63 จากซี·ดาด้า อิเล็คทริค, เซอร์กิตเบรกเกอร์กระแสตกค้าง 1P+N ที่มีการป้องกันกระแสเกินที่แสดงให้เห็นว่าควรมองหาอะไรในอุปกรณ์ประเภทนี้:การกำหนดค่า 1P+N

● สวิตช์เสาแบบมีกระแสไฟและเดินตามแบบเป็นกลาง ขนาดกะทัดรัดสำหรับแผงจ่ายไฟแบบราง DIN มาตรฐาน กระแสไฟพิกัด 40A (ใน)

● ด้วยการสะดุดโค้ง C-curve (C40) แรงดันไฟฟ้า 230V~

● ความจุทำลาย 6kA (Icn)

● IΔn = 0.01A (10mA) การป้องกันกระแสไฟตกค้างความไวสูง

● การปฏิบัติตาม IEC/EN 61009-1

● ปุ่มทดสอบ T สีแดงสำหรับการตรวจสอบการทำงานเป็นระยะ ขั้วต่อที่มีเครื่องหมาย 1/2/N ป้ายพิกัด และแผนภาพวงจรที่พิมพ์อยู่บนตัวเครื่อง

● สร้างขึ้นสำหรับเต้ารับกลางแจ้ง เครื่องใช้ในครัวเรือน ไฟโรงรถ และห้องใต้ดิน

ตรรกะเบื้องหลังข้อกำหนดนี้

เฟรม 40A, 1P+N ที่มีการป้องกันการรั่วไหลของความไวสูง 10mA ครอบคลุมวงจรสุดท้ายสำหรับที่อยู่อาศัยส่วนใหญ่: 40A ตรงกับโหลดของวงจรเครื่องใช้ไฟฟ้าและเต้ารับทั่วไป 1P+N ทำให้อุปกรณ์มีขนาดกะทัดรัดสำหรับแผงจ่ายไฟที่มีผู้คนหนาแน่น และความไว 10mA ให้การปกป้องส่วนบุคคลเพิ่มเติมอีกชั้นตามที่คำแนะนำของ IEC ต้องการ — กลางแจ้ง ในพื้นที่ชื้น และรอบๆ เด็ก

คำถามที่พบบ่อย

ถาม: RCBO คืออะไร

ตอบ: RCBO - เซอร์กิตเบรกเกอร์กระแสตกค้างพร้อมการป้องกันกระแสเกิน - เป็นอุปกรณ์ป้องกันแรงดันต่ำแบบตั้งโต๊ะที่รีเซ็ตซึ่งรวมการป้องกันโอเวอร์โหลด การป้องกันไฟฟ้าลัดวงจร และการป้องกันกระแสตกค้าง (รั่ว) ไว้ในยูนิตเดียว โดยทั่วไปจะสูงถึง 63A สำหรับวงจรสุดท้าย

ถาม: RCBO และ MCB แตกต่างกันอย่างไร

A: An MCB provides only overload and short-circuit protection. RCBO เพิ่มการตรวจจับกระแสตกค้าง (รั่ว) ที่ด้านบน ซึ่งจะตัดการเชื่อมต่อวงจรเมื่อกระแสรั่วไหลเกิน IΔn ช่วยปกป้องผู้คนและป้องกันไฟไหม้จากไฟฟ้า

ถาม: IΔn = 10mA หมายถึงอะไร

ตอบ: IΔn คือกระแสไฟตกค้างในการทำงานที่ได้รับการจัดอันดับ 10mA คือระดับความไวสูง: อุปกรณ์จะตัดการทำงานเมื่อกระแสรั่วไหลถึง 10mA ซึ่งให้การปกป้องส่วนบุคคลได้เร็วกว่าอัตราการใช้งานทั่วไป 30mA

ถาม: DABL-63 RCBO คืออะไร

ตอบ: DABL-63 เป็นเซอร์กิตเบรกเกอร์กระแสตกค้าง 1P+N ที่มีการป้องกันกระแสเกินจาก C·DADA Electric — 40A, C-curve, 230V~, ความสามารถในการทำลาย 6kA และการป้องกันการรั่วไหลความไวสูง 10mA เป็นไปตามมาตรฐาน IEC/EN 61009-1 สำหรับเต้ารับกลางแจ้ง เครื่องใช้ในครัวเรือน และไฟส่องสว่างในโรงรถ/ห้องใต้ดิน
