เหตุใดการป้องกันวงจรไฟฟ้ากระแสตรงจึงมีความสำคัญต่ออนาคตของระบบไฟฟ้า

อุตสาหกรรมพลังงานทั่วโลกกำลังพึ่งพากระแสตรงมากขึ้นเรื่อยๆ แผงเซลล์แสงอาทิตย์ ระบบจัดเก็บพลังงานแบตเตอรี่ สถานีชาร์จรถยนต์ไฟฟ้า อุปกรณ์โทรคมนาคม และศูนย์ข้อมูล ล้วนมีส่วน DC ที่สำคัญ เมื่อแอปพลิเคชันเหล่านี้ขยายตัว การป้องกันวงจรก็เปลี่ยนจากส่วนประกอบที่รองรับไปสู่ส่วนกลางของความปลอดภัยของระบบ กเบรกเกอร์วงจรไฟฟ้ากระแสตรงต้องตัดกระแสไฟฟ้าที่ผิดปกติอย่างรวดเร็วและปลอดภัย จำกัดความเสียหายต่อสายไฟ ตัวแปลง แบตเตอรี่ และอุปกรณ์ต่อพ่วง

การขัดจังหวะ DC ในทางเทคนิคแล้วแตกต่างจากการขัดจังหวะ AC ในวงจรไฟฟ้ากระแสสลับ กระแสจะตัดผ่านศูนย์ตามธรรมชาติหลายครั้งต่อวินาที ซึ่งจะช่วยดับอาร์คไฟฟ้า DC ไม่มีการข้ามศูนย์ตามธรรมชาติ ดังนั้นส่วนโค้งจึงสามารถคงความเสถียรได้หลังจากที่หน้าสัมผัสแยกจากกัน เบรกเกอร์ที่ออกแบบมาสำหรับ DC จึงต้องอาศัยโครงสร้างหน้าสัมผัส รางโค้ง การจัดเรียงการระเบิดด้วยแม่เหล็ก ระยะห่างของฉนวน และการกำหนดค่าสายไฟที่เหมาะสม ไม่ควรถือว่าเบรกเกอร์ AC เหมาะสำหรับบริการ DC เพียงเพราะพิกัดกระแสไฟเพียงพอ

แนวโน้มอุตสาหกรรมที่ชัดเจนประการหนึ่งคือการก้าวไปสู่แรงดันไฟฟ้าของระบบที่สูงขึ้นและความหนาแน่นของพลังงานที่มากขึ้น แรงดันไฟฟ้ากระแสตรงที่สูงขึ้นสามารถลดกระแสสำหรับกำลังส่งเดียวกัน ช่วยลดการสูญเสียตัวนำและข้อกำหนดของสายเคเบิล อย่างไรก็ตาม มันยังทำให้การประสานกันของฉนวนและการหยุดชะงักของส่วนโค้งมีความต้องการมากขึ้น การเลือกผลิตภัณฑ์จะต้องพิจารณาถึงแรงดันไฟฟ้าในการทำงาน กระแสไฟฟ้าที่กำหนด จำนวนขั้ว ความสามารถในการตัดกระแสไฟลัดวงจร สภาพแวดล้อมการใช้งาน และวิธีการเชื่อมต่อที่ระบุของผู้ผลิต ข้อกำหนดด้านขั้วมีความสำคัญอย่างยิ่งสำหรับการออกแบบเบรกเกอร์ DC บางรุ่น

แนวโน้มอีกประการหนึ่งคือการประสานงานที่ใกล้ชิดยิ่งขึ้นระหว่างเบรกเกอร์และการตรวจสอบทางอิเล็กทรอนิกส์ ระบบพลังงานสมัยใหม่ใช้เซ็นเซอร์ ตัวควบคุม และเครือข่ายการสื่อสารมากขึ้นเรื่อยๆ เพื่อระบุความร้อนสูงเกิน โหลดเกิน ข้อบกพร่องของฉนวน และรูปแบบการทำงานที่ผิดปกติ การป้องกันทางกลยังคงมีความสำคัญ แต่กำลังกลายเป็นส่วนหนึ่งของสถาปัตยกรรมการป้องกันที่กว้างขึ้น ซึ่งอาจรวมถึงฟิวส์ อุปกรณ์ป้องกันไฟกระชาก คอนแทคเตอร์ อุปกรณ์ตรวจสอบฉนวน และระบบจัดการแบตเตอรี่ การเลือกระหว่างอุปกรณ์ต้นน้ำและปลายน้ำยังได้รับความสนใจมากขึ้น เนื่องจากการปิดระบบโดยไม่จำเป็นอาจส่งผลกระทบต่อสายไฟพลังงานแสงอาทิตย์ ชั้นจัดเก็บ ตู้ชาร์จ หรือกระบวนการทางอุตสาหกรรมทั้งหมด

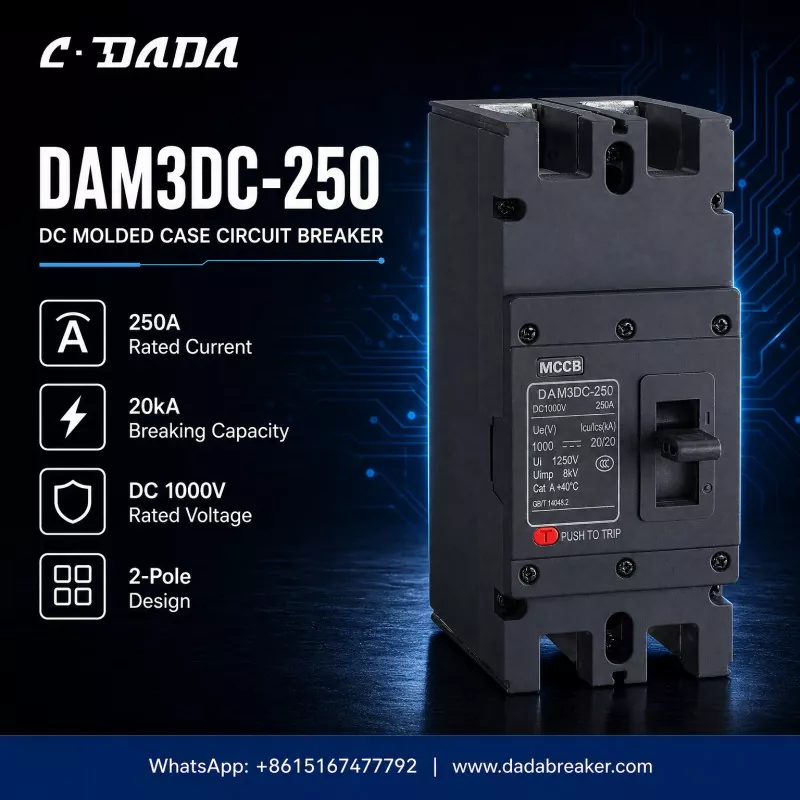

DAM3DC-250 แสดงโดยเซี่ยงไฮ้ ต้าด้า อิเล็คทริคแสดงให้เห็นประเภทของเบรกเกอร์ DC แบบเคสแบบหล่อที่ใช้ในการกระจายกระแสไฟสูง ข้อมูลจำเพาะที่มองเห็นได้ระบุถึงกระแสไฟฟ้าพิกัด 250 A, แรงดันไฟฟ้า DC 1000 V, ความสามารถในการตัดกระแสไฟ 20 kA และการออกแบบแบบสองขั้ว ค่าเหล่านี้อธิบายช่วงไฟฟ้าที่ต้องการ พวกเขาไม่ได้กำหนดความเหมาะสมสำหรับการติดตั้งทุกครั้งด้วยตัวเอง วิศวกรยังคงต้องตรวจสอบระดับการลัดวงจรที่เกิดขึ้นจริง ขนาดตัวนำ อุณหภูมิแวดล้อม สภาวะของกรอบหุ้ม คุณลักษณะโหลด ระดับความสูงในการติดตั้ง มาตรฐานที่ใช้บังคับ และการประสานงานการป้องกันที่จำเป็น

สำหรับผู้ใช้ปลายทาง การติดป้ายกำกับและเอกสารที่ชัดเจนมีคุณค่าเท่าเทียมกัน เนื่องจากการตัดสินใจในการติดตั้ง การบำรุงรักษา และการเปลี่ยนทดแทนที่ถูกต้องนั้นขึ้นอยู่กับการทราบระดับและข้อจำกัดในการให้บริการที่ตรวจสอบแล้วของอุปกรณ์

เมื่อมองไปข้างหน้า ผู้ซื้อจะให้ความสำคัญกับการตรวจสอบเฉพาะแอปพลิเคชันมากขึ้น แทนที่จะเลือกอุปกรณ์ตามระดับปัจจุบันเพียงอย่างเดียว การป้องกัน DC ที่เชื่อถือได้ขึ้นอยู่กับการจับคู่แรงดันไฟฟ้าที่ถูกต้อง ความสามารถในการหยุดชะงักที่เพียงพอ การกำหนดค่าขั้วที่เหมาะสม การติดตั้งที่มีการควบคุม และการตรวจสอบเป็นระยะ ในขณะที่การผลิตพลังงานทดแทน การจัดเก็บ และการขนส่งด้วยไฟฟ้ายังคงพัฒนาต่อไป การทำความเข้าใจพื้นฐานเหล่านี้จะช่วยให้ผู้ออกแบบระบบลดความเสี่ยงและสร้างเครือข่าย DC ที่เชื่อถือได้มากขึ้น
