MCCB คืออะไร?

เอ็มซีซีบี —เบรกเกอร์กรณีแม่พิมพ์— เป็นอุปกรณ์ป้องกันแรงดันต่ำที่จะตัดการเชื่อมต่อวงจรโดยอัตโนมัติเมื่อตรวจพบสภาวะโอเวอร์โหลดหรือการลัดวงจร ต่างจากฟิวส์ตรงที่สามารถรีเซ็ตและนำกลับมาใช้ใหม่ได้หลังการเดินทาง ภายในเคสที่ขึ้นรูป กลไกการเดินทางด้วยแม่เหล็กความร้อนจัดการงานสองอย่าง: องค์ประกอบความร้อนตอบสนองต่อการโอเวอร์โหลดอย่างต่อเนื่อง ในขณะที่องค์ประกอบแม่เหล็กจะตอบสนองต่อข้อผิดพลาดของการลัดวงจรทันที ผลลัพธ์ที่ได้คือการป้องกันที่ตรงกับลักษณะการทำงานของโหลดไฟฟ้าจริง

เมื่อใดที่ควรเลือก MCCB: ตัวป้อนหลักขาเข้า แผงจ่ายไฟสามเฟส วงจรมอเตอร์ขนาดใหญ่ หรือจุดใดๆ ที่กระแสไฟฟ้าลัดวงจรที่คาดไว้เกินกว่าที่ MCB สามารถขัดจังหวะได้

เมื่อ MCB เพียงพอ: วงจรย่อยสุดท้ายที่มีโหลดปานกลางและระดับความผิดปกติต่ำ — แผงที่อยู่อาศัย วงจรไฟส่องสว่าง และเต้ารับ

250A three-pole MCCB

วิธีการเลือก MCCB ที่ถูกต้อง

จัดอันดับปัจจุบัน (ใน)

1. — จับคู่โหลดต่อเนื่อง และปล่อยให้มีช่องว่างเหนือกระแสเริ่มต้นของมอเตอร์

ทำลายความจุ (Icu/Ics)

2. — ต้องสูงกว่ากระแสไฟฟ้าลัดวงจรที่คาดหวังที่จุดติดตั้ง ยิ่งระดับความผิดปกติสูง ความต้องการห้องไอซียูก็จะยิ่งสูงขึ้น

เสา

3. — 3P สำหรับระบบสามเฟส 4P ซึ่งตัวกลางจำเป็นต้องตัดการเชื่อมต่อด้วย

การจัดอันดับแรงดันไฟฟ้า

4. — ตรวจสอบแรงดันไฟฟ้าในการทำงานที่กำหนด (Ue) แรงดันไฟฟ้าฉนวน (Ui) และความต้านทานอิมพัลส์ (Uimp) ต่อระบบ

มาตรฐานและการรับรอง

5. — การปฏิบัติตาม IEC/EN 60947-2 และเครื่องหมาย CE เป็นพื้นฐานสำหรับโครงการระดับนานาชาติ

แอปพลิเคชัน

6. — การป้องกันมอเตอร์ การจ่ายกำลัง และการติดตั้งทางอุตสาหกรรม อาจต้องมีพิกัดเฟรมและลักษณะการตัดที่แตกต่างกัน

MCCB 250A ที่ระบุอย่างดีมีลักษณะอย่างไร:

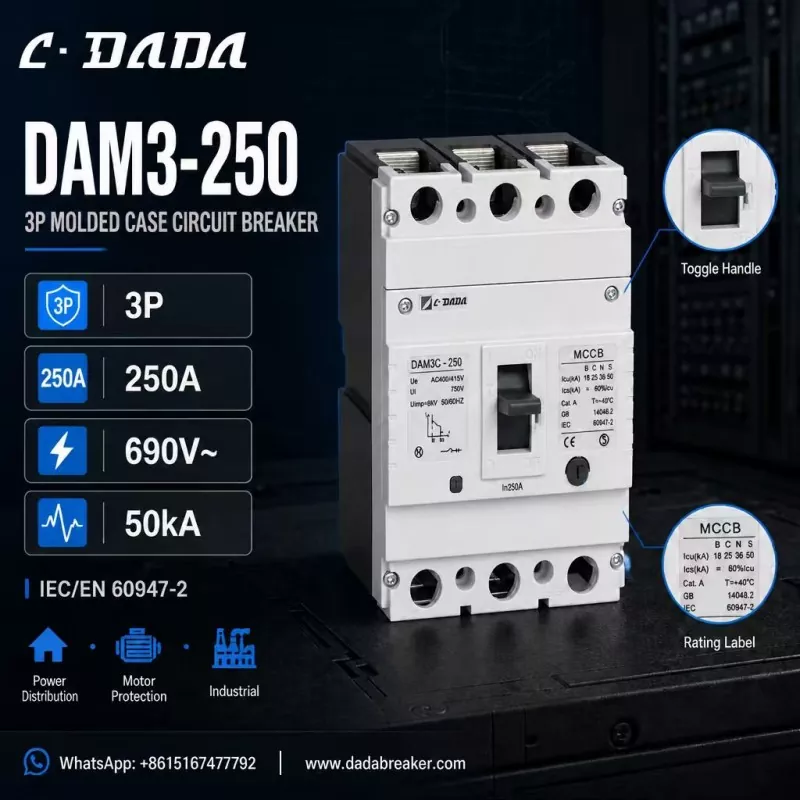

เพื่อให้เป็นรูปธรรมนี้ ลองพิจารณา DAM3-250 จาก C·DADA Electric ซึ่งเป็น MCCB สามขั้ว 250A ที่แสดงให้เห็นว่าควรมองหาอะไรในอุปกรณ์ประเภทนี้:

การกำหนดค่า 3P

● มีกระแสไฟพิกัด 250A (ใน) เหมาะสำหรับแผงจ่ายไฟสามเฟส

พิกัดแรงดันไฟฟ้า:

● 690V~; อุ้ย AC400/415V, อุ้ย 750V, อุ้ย 8kV

ทำลายความจุได้ถึง 50kA

● — Icu ขนาด 18 / 25 / 36 / 50 kA สำหรับรุ่น B / C / N / S ดังนั้นผู้ติดตั้งจึงสามารถจับคู่ระดับข้อบกพร่องที่จุดต่างๆ ของเครือข่ายได้

การปฏิบัติตาม IEC/EN 60947-2 และ GB 14048.2

● มีเครื่องหมาย CE พร้อมที่จับสลับเปิด/ปิดที่ชัดเจนเพื่อให้มองเห็นสถานะการทำงานได้

● สร้างขึ้นเพื่อการจ่ายพลังงาน การป้องกันมอเตอร์ และการใช้งานทางอุตสาหกรรม

ตรรกะเบื้องหลังข้อกำหนดนี้: เฟรม 3 ขั้วขนาด 250A ที่มีความสามารถในการทำลายระดับคลาส 50kA ครอบคลุมความต้องการส่วนใหญ่ของผู้สร้างแผงและผู้รับเหมา — ตั้งแต่บอร์ดจ่ายไฟหลักไปจนถึงวงจรป้อนมอเตอร์ — ในขณะที่ Icu หลายรุ่นช่วยให้คุณปรับขนาดต้นทุนได้อย่างเหมาะสมเทียบกับระดับข้อผิดพลาดจริง

คำแนะนำในการเลือก

● สำหรับวงจรสุดท้ายที่มีขนาดถึง ~125A โดยมีระดับข้อผิดพลาดต่ำ MCB คือทางเลือกที่ประหยัด

● สำหรับการจำหน่ายหลัก การป้องกันมอเตอร์ และสวิตช์เกียร์อุตสาหกรรม ให้เลือก MCCB ที่มีความสามารถในการตัดกระแสไฟเกินกระแสไฟฟ้าลัดวงจรที่คาดไว้ของการติดตั้ง

● หากมีข้อสงสัย ให้เพิ่มขนาดความจุขึ้นหนึ่งระดับ: ต้นทุนที่แตกต่างกันมีน้อย ในขณะที่ส่วนต่างการป้องกันอาจเป็นความแตกต่างระหว่างข้อผิดพลาดเล็กน้อยและการหยุดทำงานครั้งใหญ่

คำถามที่พบบ่อย

ถาม: MCCB คืออะไร

ตอบ: กเบรกเกอร์กรณีแม่พิมพ์เป็นอุปกรณ์ป้องกันแรงดันต่ำแบบรีเซ็ตได้ ซึ่งจะตัดการเชื่อมต่อวงจรเมื่อมีโหลดเกินหรือลัดวงจร ซึ่งออกแบบมาสำหรับกระแสและระดับความผิดปกติที่สูงกว่าเบรกเกอร์วงจรขนาดเล็ก

ถาม: Icu หมายถึงอะไรใน MCCB

ตอบ: Icu คือความสามารถในการทำลายการลัดวงจรขั้นสูงสุด - กระแสไฟลัดสูงสุดที่เบรกเกอร์สามารถขัดจังหวะได้ Ics คือความสามารถในการทำลายบริการ ซึ่งเป็นระดับที่สามารถขัดจังหวะซ้ำๆ และยังคงทำงานได้

ถาม: ฉันจะเลือกความสามารถในการทำลายสำหรับ MCCB ของฉันได้อย่างไร

ตอบ: เลือกพิกัด Icu ที่สูงกว่ากระแสไฟฟ้าลัดวงจรที่จุดติดตั้ง แผงจำหน่ายที่มีความจุหม้อแปลงสูงหรือตัวป้อนทางอุตสาหกรรมขนาดยาว โดยทั่วไปต้องใช้อุปกรณ์ระดับ 36–50kA

ถาม: DAM3-250 MCCB คืออะไร

ตอบ: DAM3-250 เป็นเซอร์กิตเบรกเกอร์แบบเคสขึ้นรูปสามขั้วขนาด 250A จาก C·DADA Electric พิกัดกระแสสูงถึง 690V พร้อมความสามารถในการตัดกระแสสูงสุด 50kA สำหรับการจ่ายพลังงาน การป้องกันมอเตอร์ และการใช้งานทางอุตสาหกรรม
