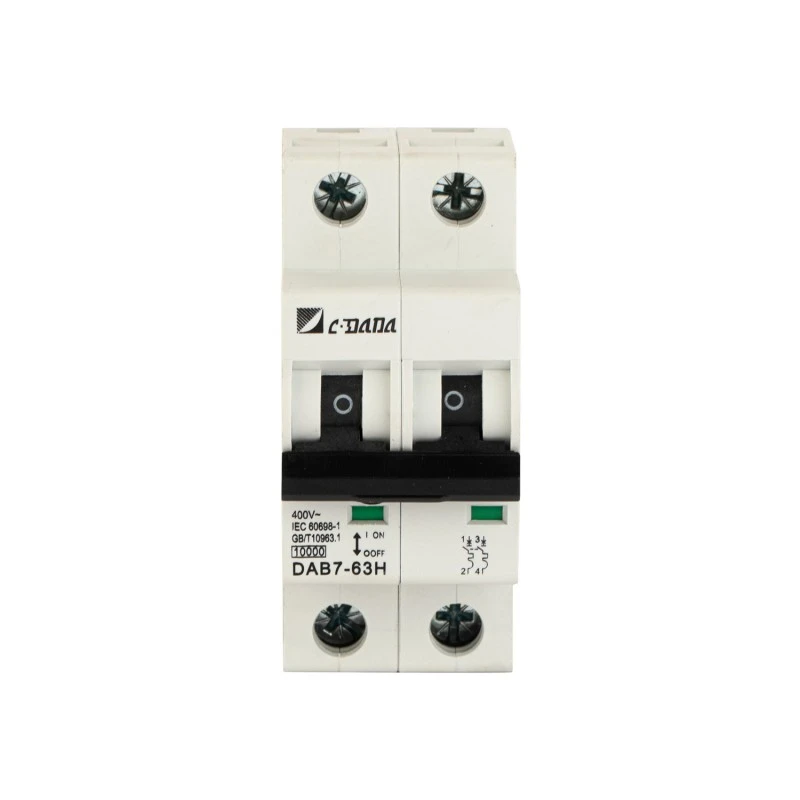

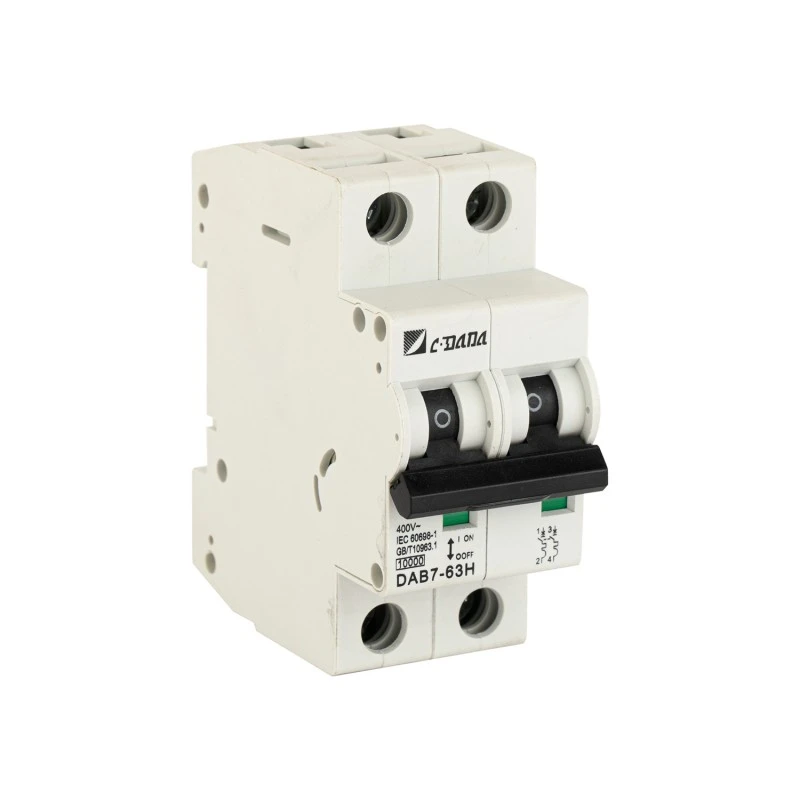

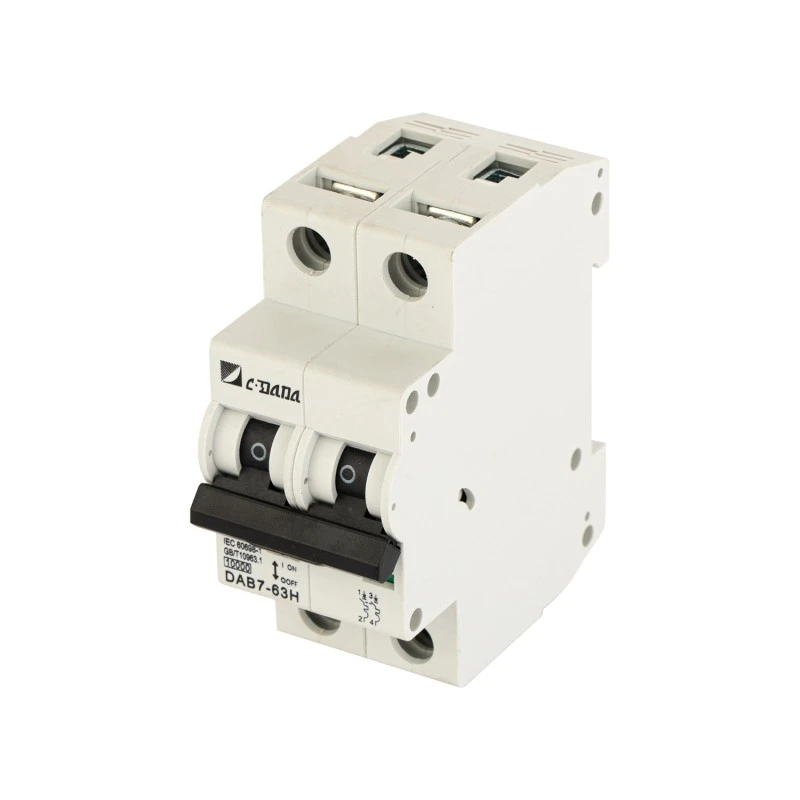

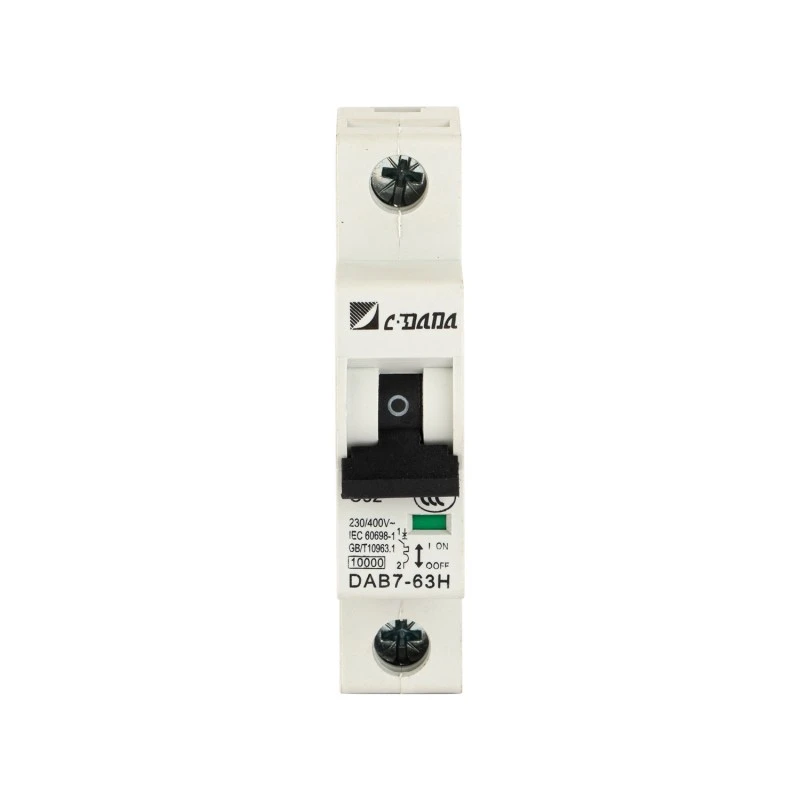

เซอร์กิตเบรกเกอร์ขนาดเล็ก 10KA AC

สำหรับการใช้งานที่มีความต้องการสูงซึ่งกระแสไฟฟ้าขัดข้องที่สูงขึ้นและความปลอดภัยที่เพิ่มขึ้นไม่สามารถต่อรองได้ CDADA DAB7-63H 10KA AC เซอร์กิตเบรกเกอร์ขนาดเล็ก ให้การป้องกันระดับอุตสาหกรรมในรูปแบบขนาดเล็ก ออกแบบโดย Shanghai DADA Electric CO., LTD. เซอร์กิตเบรกเกอร์ขนาดเล็ก 10kA นี้ออกแบบมาสำหรับแผงกลุ่ม แผงจ่ายไฟในที่พักอาศัย เชิงพาณิชย์ และอุตสาหกรรมเบา โดยให้การป้องกันความร้อน (โอเวอร์โหลด) และแม่เหล็กไฟฟ้า (ลัดวงจร) ที่เชื่อถือได้ในการกำหนดค่ากระแสไฟ 8 ระดับ (6A–63A) และ 1P/2P/3P

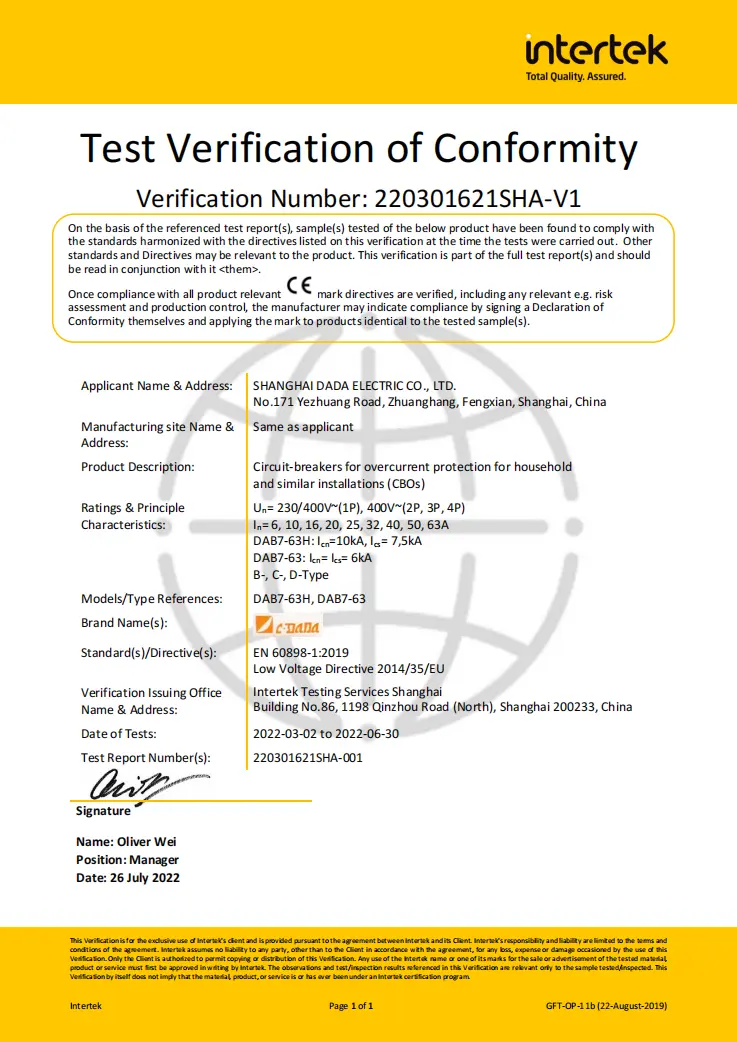

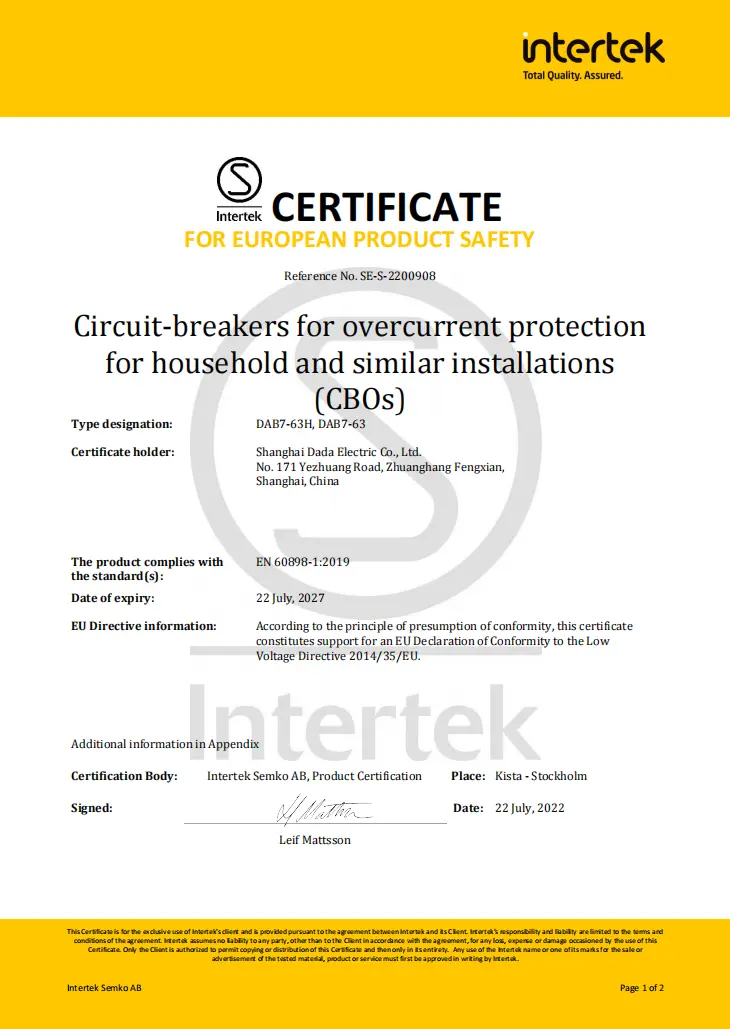

ผ่านการรับรอง CE, CB, ASTA และ SEMKO ตรงตามมาตรฐานความปลอดภัยระดับโลกที่เข้มงวด ด้วยห้องอาร์ค 13 แผ่นขั้นสูง โลหะผสมหน้าสัมผัสที่มีส่วนผสมของเงิน และตัวเลือกการเชื่อมต่อแบบคู่ (PIN/FORK) DAB7-63H ช่วยให้มั่นใจได้ว่าอาร์คจะสูญพันธุ์เร็วขึ้น ลดการสูญเสียความร้อน และยืดอายุการใช้งานทางไฟฟ้า แม้ภายใต้การสลับบ่อยครั้งหรืออุณหภูมิแวดล้อมสูง

ข้อมูลจำเพาะที่สำคัญ

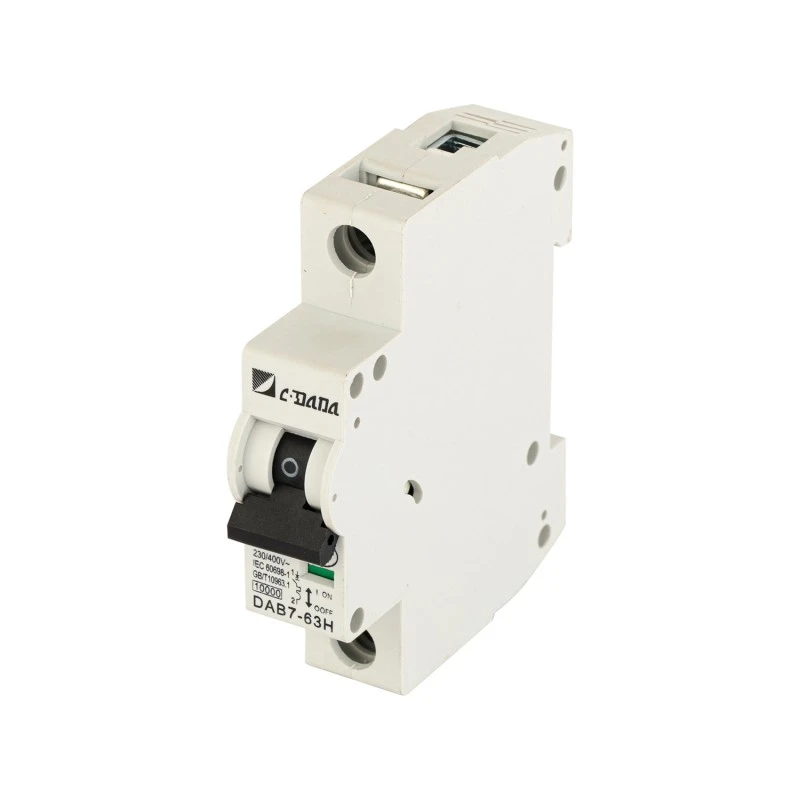

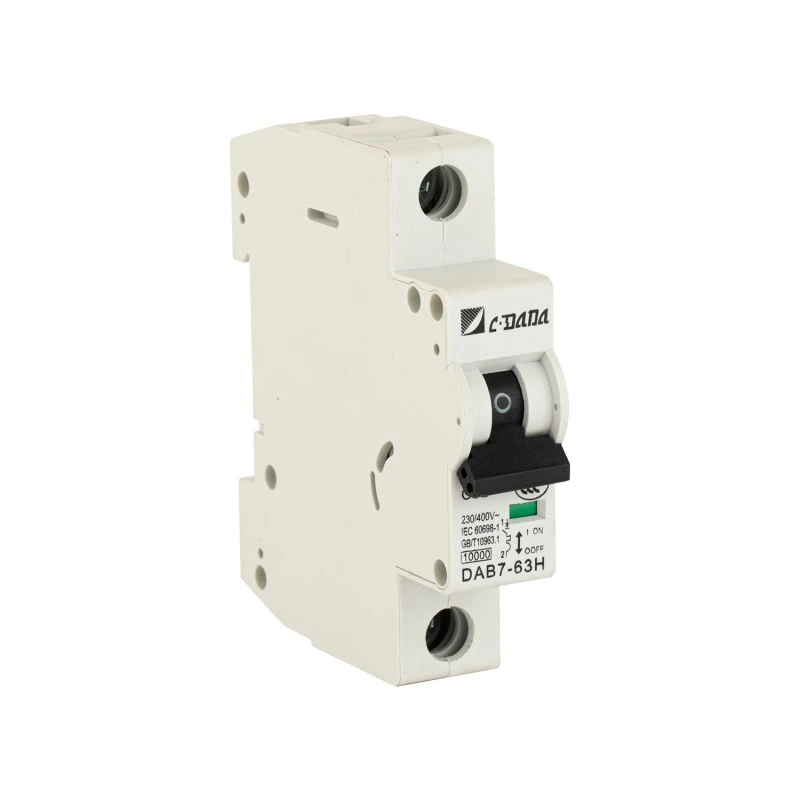

รุ่น: ซีรีส์ DAB7-63H

ประเภท: เบรกเกอร์วงจรขนาดเล็ก AC (MCB)

ทำลายความจุ: 10kA @ 230/400V AC

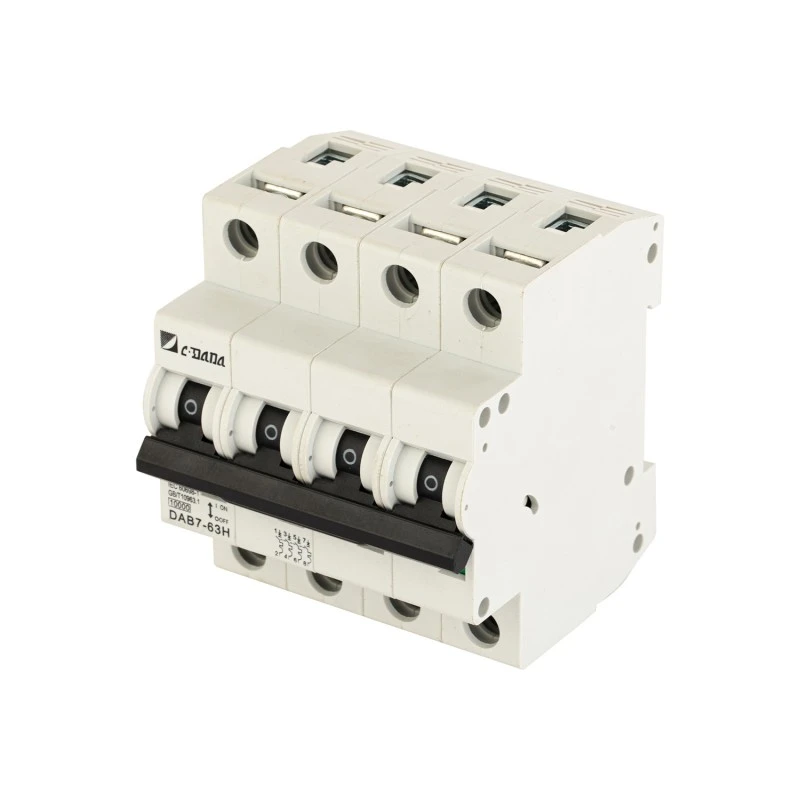

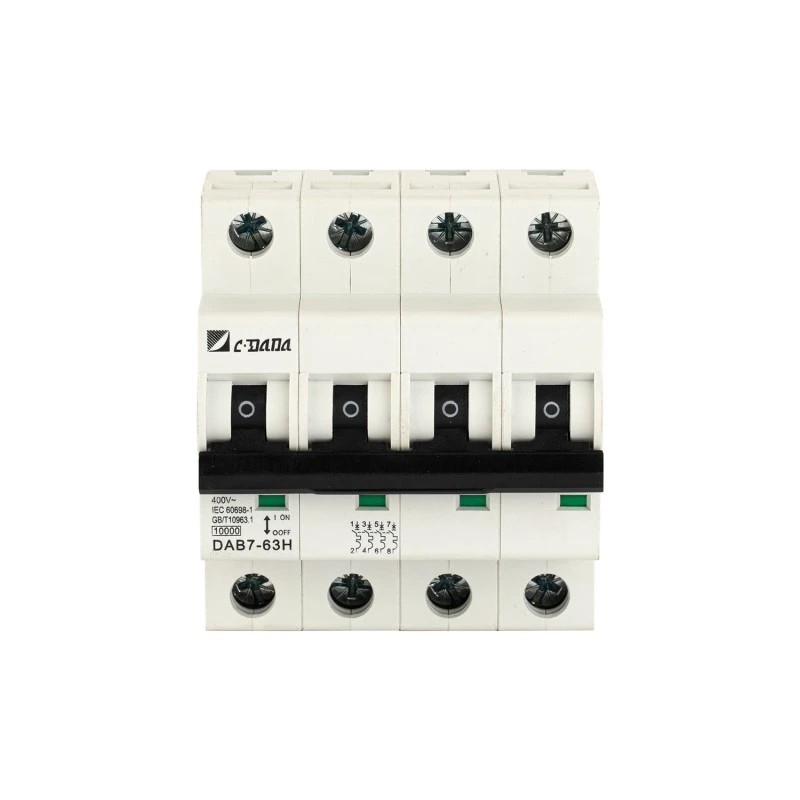

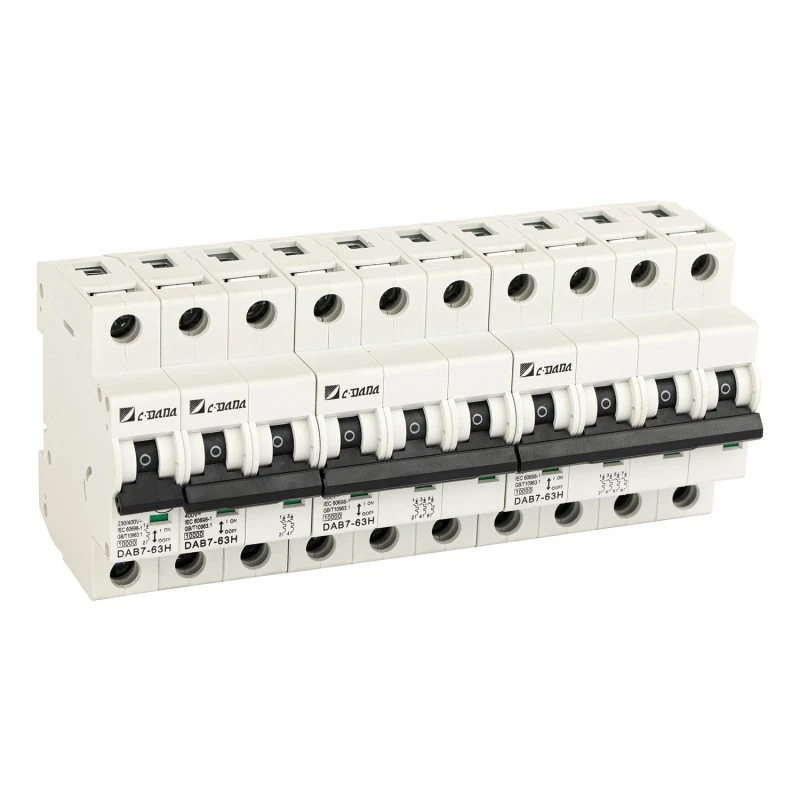

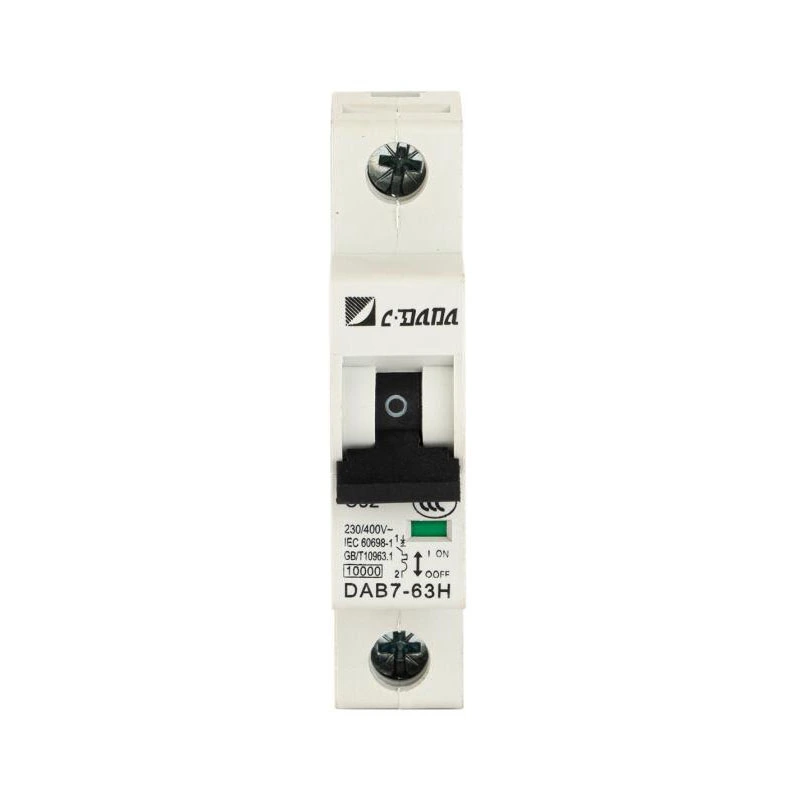

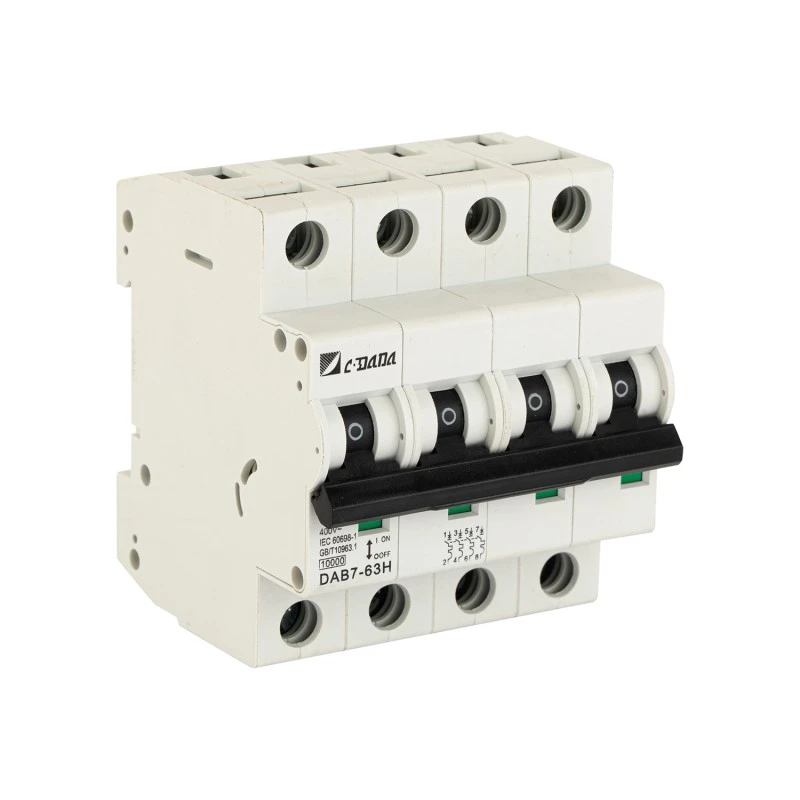

เสา: 1P, 2P, 3P

พิกัดกระแส (ใน): 1A,2A,3A,4A,5A,6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A

อุณหภูมิในการทำงาน: –40°C ถึง +50°C

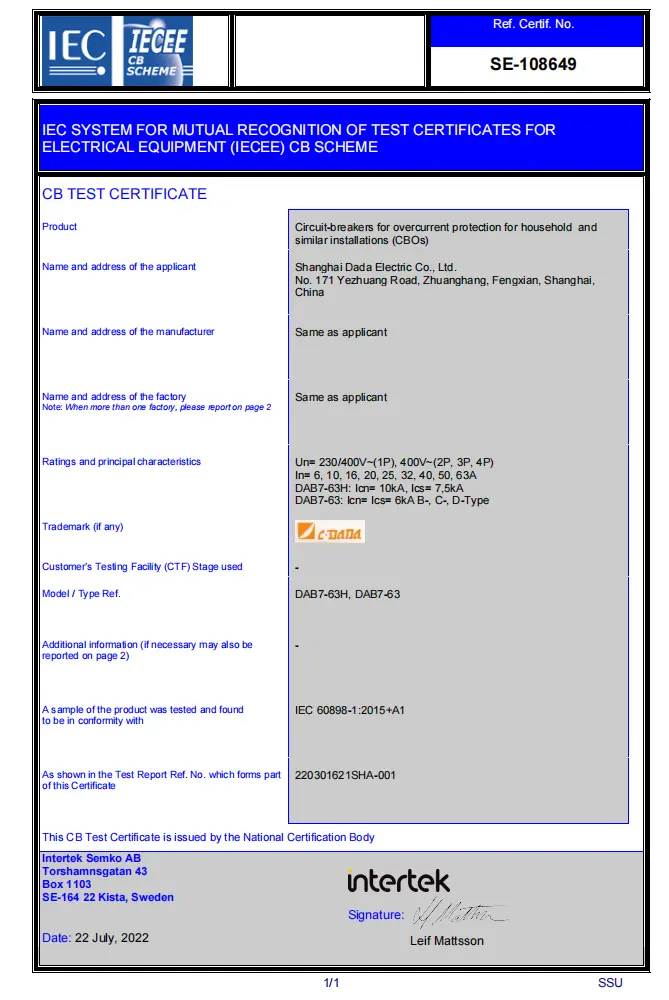

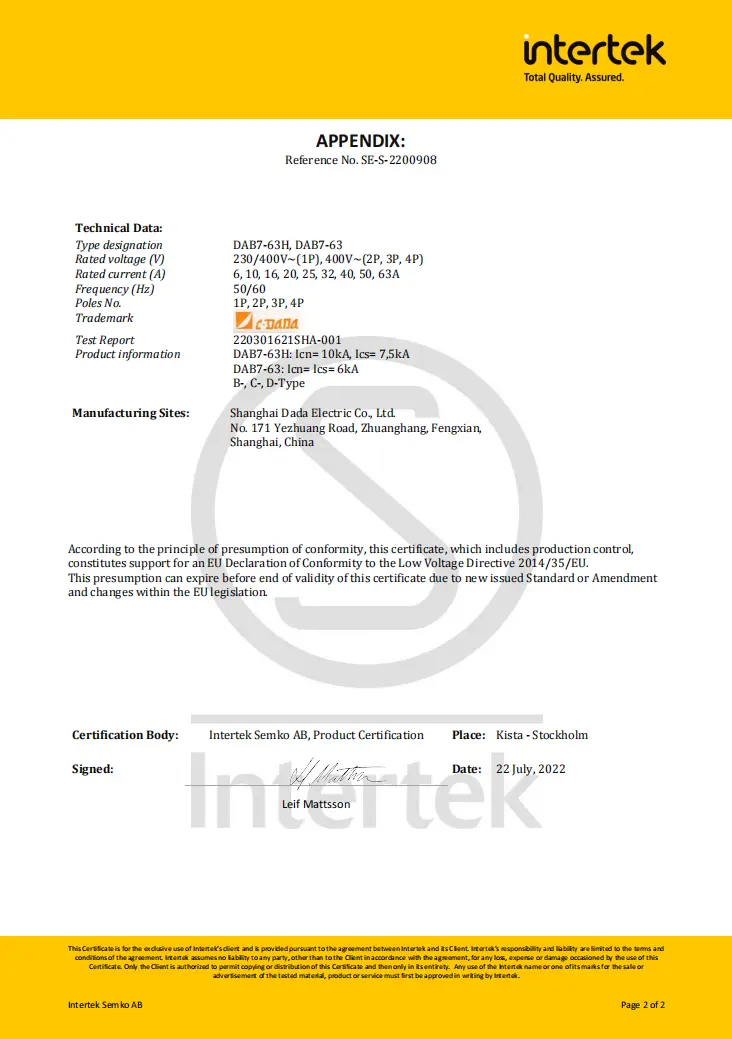

การรับรอง: CE, CB, ASTA, SEMKO

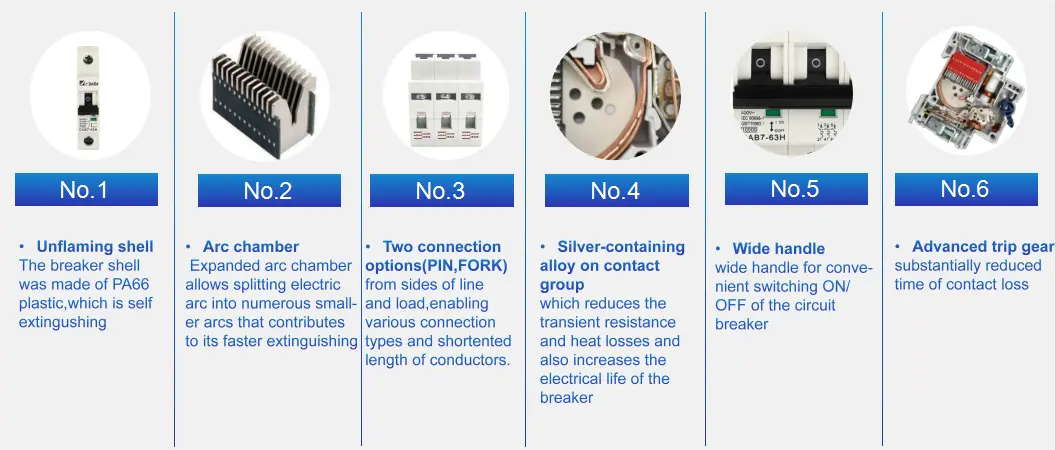

คุณสมบัติการออกแบบที่สำคัญ:

ห้องอาร์ค 13 แผ่น → การแยกและการสูญเสียส่วนโค้งที่รวดเร็วเป็นพิเศษ

หน้าสัมผัสโลหะผสมเงิน → ความต้านทานต่ำ อายุการใช้งานยาวนานขึ้น

ตัวเลือกเทอร์มินัลคู่: PIN หรือ FORK (ด้านเส้นและโหลด)

หน้าต่างเปิด/ปิด/ไฟแสดงทริป

ด้ามจับที่ออกแบบตามหลักสรีรศาสตร์กว้างเพื่อการใช้งานง่าย

ตัวเครื่องไม่ลามไฟ ป้องกันการเกิดสีเหลือง (เทียบเท่า UL94 V-0)

สกรูซุปเปอร์ทอร์ค (ทดสอบที่ 3 นิวตันเมตร) พร้อมหัว + / – แบบอเนกประสงค์

สลักราง DIN ที่มีตำแหน่งล็อคคู่ → การติดตั้งที่ปลอดภัย

เอกสารข้อมูลทางเทคนิค

เหตุใดจึงเลือก CDADA AC MCB 10kA

★ ประสิทธิภาพระดับอุตสาหกรรมในรูปแบบจิ๋ว

แม้ว่า MCB มาตรฐานจะให้กระแสไฟ 6kA แต่ระดับ 10kA ของ DAB7-63H ทำให้เหมาะสำหรับสถานที่ใกล้กับแหล่งจ่ายหลัก เช่น ห้องกระจายสินค้าชั้นใต้ดิน พื้นเชิงพาณิชย์ หรือโรงงานอุตสาหกรรมขนาดเบา ซึ่งกระแสไฟลัดที่คาดการณ์ได้จะสูงกว่า

★ ความปลอดภัยและความทนทานที่เพิ่มขึ้น

● เปลือกไม่ติดไฟป้องกันการลุกติดไฟและการเปลี่ยนสี

● ตะแกรงดับสองชั้นป้องกันการพ่นก๊าซร้อน

● กลไกที่ไม่มีการสะดุดทำให้มั่นใจได้ว่าจะขาดการเชื่อมต่อแม้ว่าจะเปิดที่จับไว้ก็ตาม

★ ลดต้นทุนตลอดอายุการใช้งาน

หน้าสัมผัสโลหะผสมเงินและหน้าจอแสดงค่าไฟฟ้าที่ได้รับการปรับปรุงจะช่วยลดการสูญเสียความร้อนและการเชื่อมแบบสัมผัส ซึ่งช่วยยืดอายุการใช้งาน โดยเฉพาะอย่างยิ่งในการใช้งานรอบสูง

★ การยอมรับทั่วโลก

ด้วย ASTA (สหราชอาณาจักร), SEMKO (นอร์ดิก), CE (EU) และ CB (ทั่วโลก) CDADA MCB ได้รับการยอมรับในกว่า 70 ประเทศ เหมาะสำหรับผู้สร้างแผงที่เน้นการส่งออก

★การออกแบบที่เป็นมิตรต่อการติดตั้ง

★ ที่จับที่กว้างขึ้น = การทำงานที่ง่ายขึ้น

★ สกรูอเนกประสงค์ = ตัวยึดไม่หลุด

★ หน้าต่างสถานะที่ชัดเจน = การวินิจฉัยด้วยภาพทันที

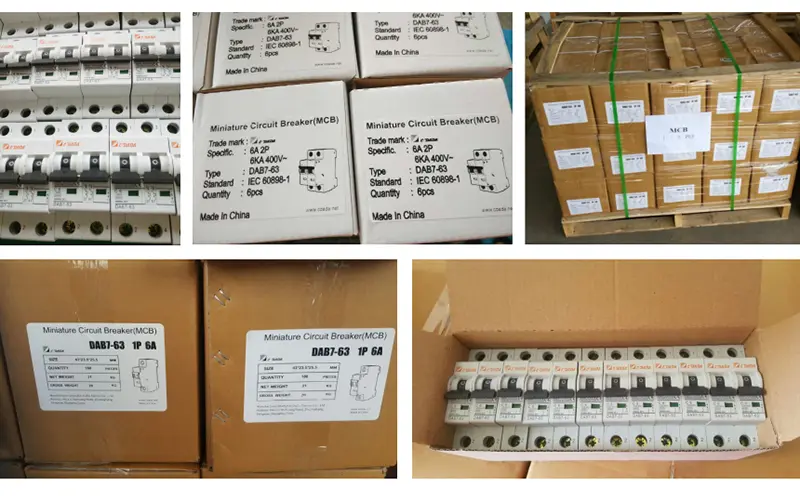

★ กล่องความแข็งแรงสูง ป้องกันพาเลท เหมาะสำหรับการขนส่งส่งออกทางไกล

★ เวลาจัดส่งที่รวดเร็วสำหรับการสั่งซื้อที่เหมาะสม

การใช้งานในอุดมคติ

อาคารพาณิชย์: แผงกระจายสินค้าแบบตั้งพื้น ห้องเซิร์ฟเวอร์ ร้านค้าปลีก

อุตสาหกรรมเบา: วงจรควบคุมเครื่องจักร ตัวป้อนมอเตอร์ขนาดเล็ก ช่องเสียบเวิร์คช็อป

โครงสร้างพื้นฐานสาธารณะ: โรงเรียน โรงพยาบาล สถานที่ราชการ

ที่พักอาศัยที่มีความหนาแน่นสูง: ตึกอพาร์ตเมนต์พร้อมระบบวัดแสงแบบรวมศูนย์

แผงส่งออก: สำหรับโครงการที่ต้องการการรับรองระดับสากล

คำถามที่พบบ่อย

คำถามที่ 1: MCB ขนาด 6kA และ 10kA แตกต่างกันอย่างไร

A1: 10kA MCB สามารถขัดขวางกระแสไฟลัดที่สูงขึ้นได้อย่างปลอดภัย ทำให้เหมาะสำหรับการติดตั้งใกล้กับหม้อแปลงหรือตัวรับหลัก ซึ่งระดับการลัดวงจรเกิน 6kA ใช้ 10kA ในแผงย่อยเชิงพาณิชย์/อุตสาหกรรม โดยทั่วไปแล้ว 6kA จะเพียงพอสำหรับวงจรปลายในบ้าน

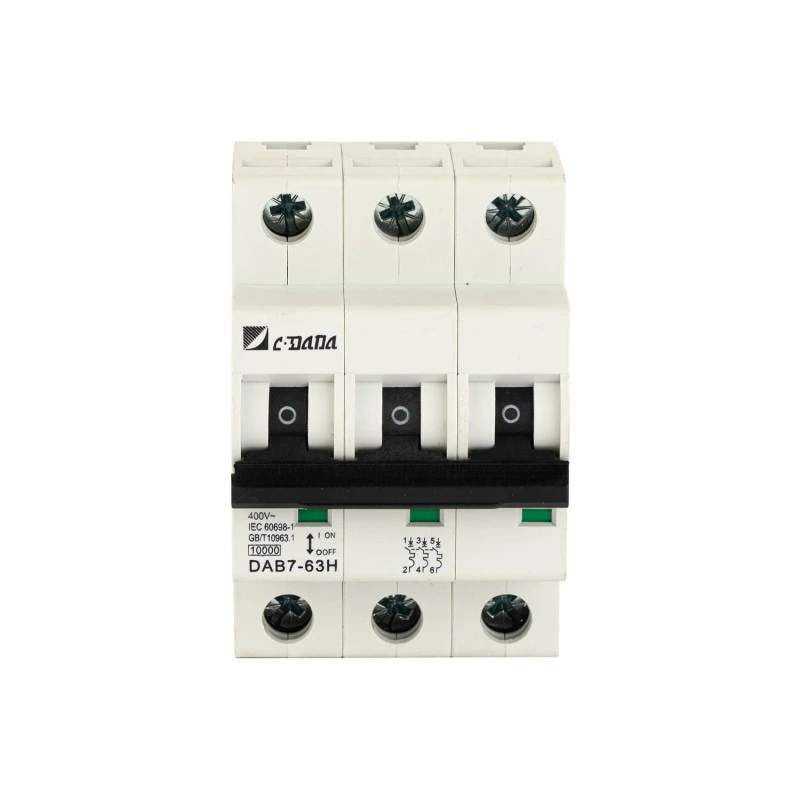

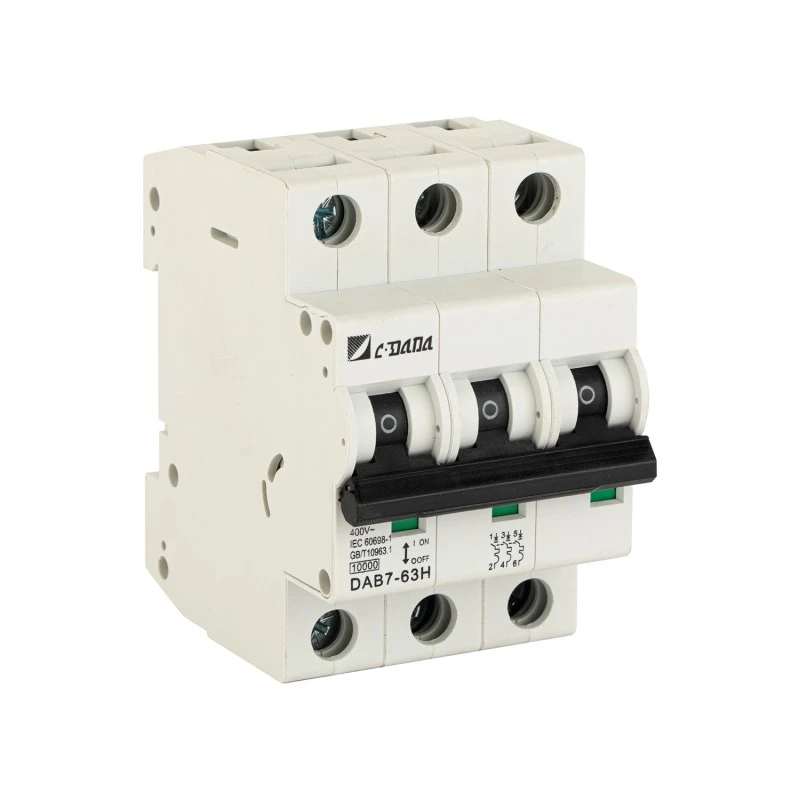

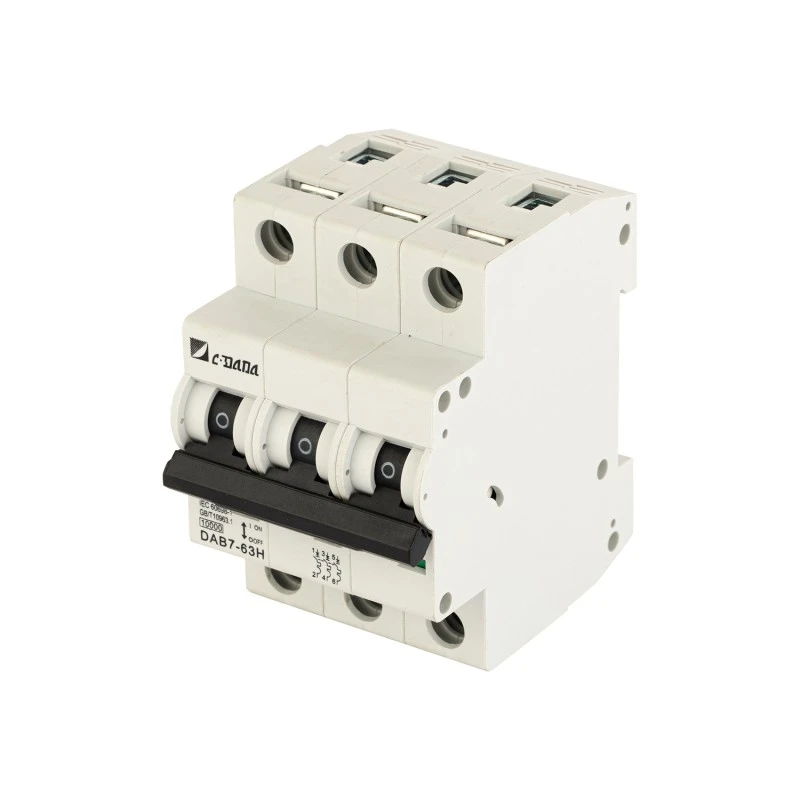

คำถามที่ 2: เซอร์กิตเบรกเกอร์ขนาดเล็ก 10KA AC มีแบบ 3P สำหรับระบบสามเฟสหรือไม่

A2: ใช่แล้ว! DAB7-63H มีจำหน่ายในรูปแบบ 1P, 2P และ 3P เหมาะอย่างยิ่งสำหรับระบบไฟสามเฟส, HVAC หรือวงจรเครื่องจักร

คำถามที่ 3: “โลหะผสมที่มีส่วนผสมของเงินบนหน้าสัมผัส” มีความหมายต่อประสิทธิภาพอย่างไร

A3: จะช่วยลดความต้านทานต่อการสัมผัส ลดความโค้งระหว่างการสวิตซ์ และยืดอายุการใช้งานทางไฟฟ้า โดยเฉพาะอย่างยิ่งในวงจรที่มีการทำงานบ่อยครั้งหรือโหลดแบบเหนี่ยวนำ

คำถามที่ 4: ฉันสามารถใช้ตัวเชื่อมต่อแบบส้อมกับ MCB นี้ได้หรือไม่

A4: แน่นอน! รองรับทั้งเทอร์มินัล PIN และ FORK แบบออนไลน์และด้านโหลด ช่วยให้สามารถเดินสายแบบ low-profile ได้อย่างยืดหยุ่นและเดินสายเคเบิลสั้นลง

คำถามที่ 5: เหตุใดจึงเลือก CDADA มากกว่าแบรนด์ MCB 10kA อื่นๆ

A5: CDADA โดดเด่นเพราะ:

● ระดับ True 10kA พร้อมการรับรองเต็มรูปแบบ (ไม่ใช่แค่อ้างสิทธิ์)

● ห้องโค้งขั้นสูง (13 แผ่น) เพื่อการหยุดชะงักที่เหนือกว่า

● ตัวเลือกเทอร์มินัลคู่ไม่ค่อยพบในคลาสนี้

● –40°C ถึง +50°C การทำงาน—กว้างกว่าคู่แข่งหลายราย

● พร้อมสำหรับ OEM: คุณภาพสม่ำเสมอ การสนับสนุนเป็นภาษาอังกฤษ การกำหนดราคาจำนวนมาก
