เซอร์กิตเบรกเกอร์ขนาดเล็ก 1P 6kA AC
Model:CDADA Series AC MCB
โปรดติดต่อ CDADA ได้เลย และรับเซอร์กิตเบรกเกอร์ขนาดเล็ก AC ขนาด 1P 6kA ของเราในราคาส่งตรงจากโรงงาน ให้การป้องกันโอเวอร์โหลดและการลัดวงจรที่เชื่อถือได้ด้วยการออกแบบราง DIN ขนาดกะทัดรัด ผลิตภัณฑ์นี้มีคุณสมบัติสะดุดแม่เหล็กความร้อนที่แม่นยำและแสดงสถานะที่ชัดเจน ติดตั้งและบำรุงรักษาง่าย โดยให้ประสิทธิภาพที่เสถียรสำหรับวงจรในที่พักอาศัยและเชิงพาณิชย์ขนาดเบา ทำให้มั่นใจได้ถึงแหล่งจ่ายไฟที่ปลอดภัยพร้อมอายุการใช้งานที่ยาวนาน

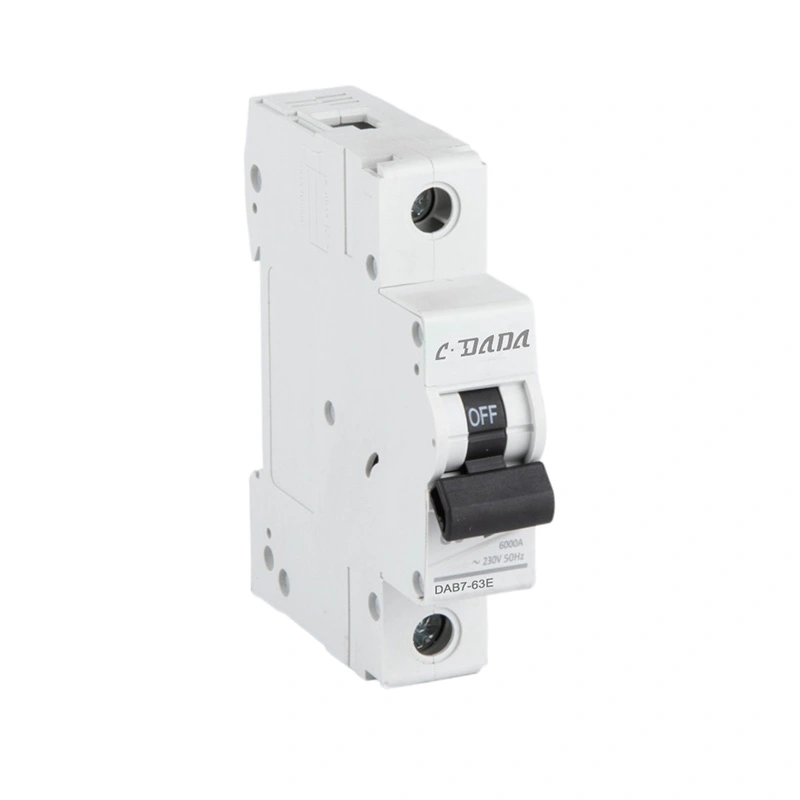

CDADA 1P 6kA AC เซอร์กิตเบรกเกอร์ขนาดเล็กเป็นเบรกเกอร์ขนาดเล็กขั้วเดียวคุณภาพสูงที่ออกแบบมาสำหรับระบบไฟฟ้ากระแสสลับแรงดันต่ำ ให้การป้องกันที่เชื่อถือได้จากการโอเวอร์โหลดและการลัดวงจร ปกป้องวงจรไฟฟ้าและอุปกรณ์เชื่อมต่อได้อย่างมีประสิทธิภาพ ผลิตตามมาตรฐานสากลที่เข้มงวด AC MCB นี้เหมาะสำหรับผู้จัดจำหน่าย, OEM และผู้รับเหมาไฟฟ้าที่กำลังมองหาโซลูชันการป้องกันที่ทนทานและคุ้มค่า
คุณสมบัติและข้อดีของผลิตภัณฑ์
★ การออกแบบที่กะทัดรัด: โครงสร้างประหยัดพื้นที่เหมาะสำหรับแผงจำหน่ายมาตรฐาน
★ ความสามารถในการทำลายล้างสูง: ความสามารถในการหยุดชะงักของการลัดวงจร 6kA เพื่อความปลอดภัยที่เพิ่มขึ้น
★ การสะดุดที่แม่นยำ: หน่วยการเดินทางด้วยแม่เหล็กความร้อนช่วยให้มั่นใจได้ถึงการโอเวอร์โหลดและการป้องกันการลัดวงจรที่แม่นยำ
★ บ่งชี้สถานะที่ชัดเจน: หน้าต่างเปิด/ปิดที่มองเห็นได้เพื่อการตรวจสอบสถานะวงจรอย่างรวดเร็ว
★ การเดินสายไฟที่ปลอดภัย: เทอร์มินัลคุณภาพสูงพร้อมการเชื่อมต่อที่เสถียร ช่วยลดความต้านทานต่อการสัมผัส
★ โครงสร้างที่ทนทาน: ตัวเครื่องทนไฟและทนต่ออุณหภูมิสูง
★ ติดตั้งง่าย: ตัวยึดราง DIN ขนาด 35 มม. มาตรฐานเพื่อการประกอบที่รวดเร็ว
★ คุณภาพที่เชื่อถือได้: การตรวจสอบเต็มรูปแบบ 100% ก่อนจัดส่ง ประสิทธิภาพที่สม่ำเสมอ
การใช้งาน
★ CDADA 1P 6kA AC เซอร์กิตเบรกเกอร์ขนาดเล็กถูกนำมาใช้กันอย่างแพร่หลายใน:
★ อาคารที่พักอาศัย อพาร์ทเมนต์ และวิลล่า
★ อาคารสำนักงาน ห้างสรรพสินค้า และสิ่งอำนวยความสะดวกเชิงพาณิชย์
★ การประชุมเชิงปฏิบัติการอุตสาหกรรมเบาและโรงงานผลิต
★ ศูนย์การค้า โรงแรม และร้านอาหาร
★ สิ่งอำนวยความสะดวกสาธารณะและโครงการโครงสร้างพื้นฐาน
★วงจรไฟส่องสว่างและการป้องกันอุปกรณ์ไฟฟ้าขนาดเล็ก
พารามิเตอร์ทางเทคนิค
|
รายการ |
ข้อมูลจำเพาะ |
|
แบบอย่าง |
CDADA ซีรีส์ AC MCB |
|
มาตรฐาน |
IEC60898 |
|
พิมพ์ |
AC MCB (เบรกเกอร์มิเนียเจอร์ขนาดเล็ก) |
|
เสา |
1P,2P,3P,4P |
|
ทำลายความจุ |
6kA |
|
จัดอันดับปัจจุบัน |
1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
|
เส้นโค้งสะดุด |
B, C, D (ไม่จำเป็น) |
|
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ |
ไฟฟ้ากระแสสลับ 230V, 400V |
|
แรงดันไฟฟ้าของฉนวน |
600V |
|
แรงดันอิมพัลส์ |
6kV |
|
ระดับการป้องกัน |
IP20 |
|
การติดตั้ง |
ราง DIN 35 มม |
|
อุณหภูมิในการทำงาน |
-5°C ~ +40°C |
|
ชีวิตเครื่องกล |
≥20,000 การดำเนินงาน |
|
ชีวิตไฟฟ้า |
≥4,000 การทำงาน (ที่พิกัดกระแส) |
|
การปฏิบัติตามมาตรฐาน |
IEC60898-1, IEC60898-2 |
ขนาดเค้าร่าง
★ ความกว้าง: 17.8 มม. ต่อเสา (ขนาดเสาเดี่ยวมาตรฐาน)
★ ความสูง: ประมาณ 85-92 มม. (แตกต่างกันไปตามระดับปัจจุบัน)
★ ความลึก: ประมาณ 68-72 มม
★ ความจุสายไฟ: สายทองแดงยืดหยุ่นหรือแข็งขนาด 1.5-16 มม.²
★ ความเข้ากันได้มาตรฐาน: เหมาะกับระบบราง DIN ขนาด 35 มม. ทั้งหมด (TS35/7.5, TS35/15)

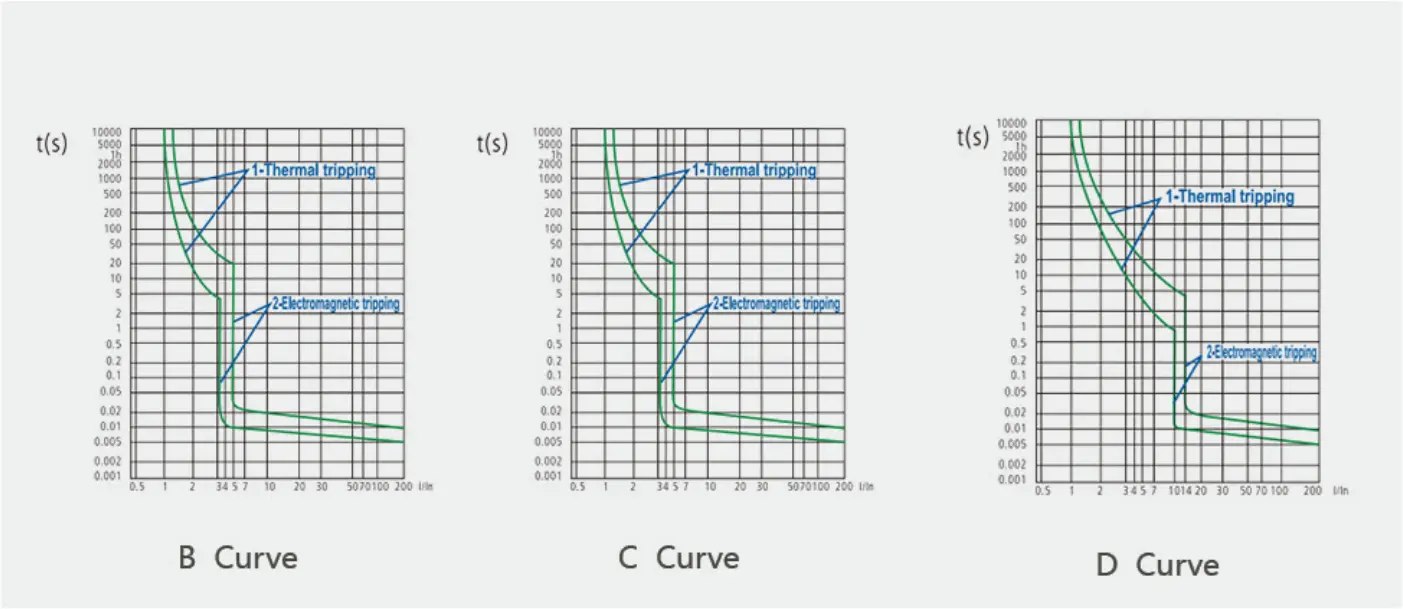

IEC 60898-1
ปล่อยแม่เหล็ก
เมื่อเกิดการลัดวงจรของวงจร การสะดุดทันทีทำได้โดยแม่เหล็กที่มีแกนเหล็ก ตามมาตรฐาน 1EC60898 ผลิตภัณฑ์นี้สามารถแบ่งออกเป็นสามประเภท: B, C และ D
|
|
ทดสอบกระแส |
เวลาสะดุด |
การใช้งาน |
|
บี เคิร์ฟ |
3ล 5ล |
0.1 |
ประเภท B ใช้ได้กับโหลดที่ใช้งานอยู่เท่านั้น: -เครื่องทำความร้อนไฟฟ้า-เครื่องทำน้ำอุ่น-เตาไฟฟ้า |
|
ซี โค้ง |
5ใน 10ล |
0.1 |
Type C เหมาะสำหรับโหลดธรรมดา: -โคมไฟ -ปลั๊กไฟ -มอเตอร์ไฟฟ้าขนาดเล็ก |
|
ดี เคิร์ฟ |
10ล 20ใน |
0.1 |
ควบคุมและป้องกันวงจรด้วยกระแสไฟกระชากทันที (มอเตอร์ขนาดใหญ่) |
การปล่อยความร้อน
● เมื่อเกิดการโอเวอร์โหลดในวงจร แถบโลหะคู่ของเซอร์กิตเบรกเกอร์จะโค้งงอเนื่องจากความร้อน ทำให้หน้าสัมผัสหลุดออกและส่งผลให้ความร้อนสะดุด
●มาตรฐาน IEC กำหนดช่วงเวลาสะดุดสำหรับกระแสโอเวอร์โหลดที่แตกต่างกัน
●อุณหภูมิสภาพแวดล้อมการทดสอบอ้างอิงคือ 30 °C
|
ทดสอบกระแส |
เวลาสะดุด |
|
1.13ล |
เสื้อ z 1h(ใน ≦ 63A) |
|
1.45 ลิตร |
เสื้อ<1ชม.(ใน ≦ 63A) |
|
2.55ล |
1s<1h<60s(ใน≤32A)1s |

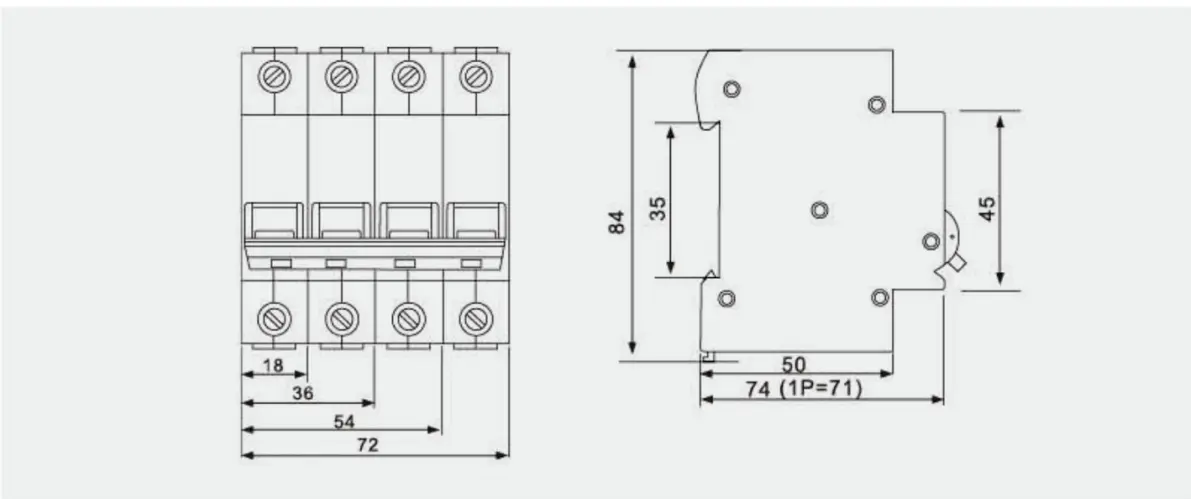

●ขนาดผลิตภัณฑ์และการติดตั้ง (MM)
ผลิตภัณฑ์ติดตั้งอยู่บนรางนำที่มีความสามารถในการเชื่อมต่อสูงสุด 25 มม2.
การควบคุมคุณภาพ
★ การผลิตที่ได้รับการรับรองมาตรฐาน ISO9001: ระบบการจัดการคุณภาพที่เข้มงวดตลอดการผลิต
★ การทดสอบที่ครอบคลุม: การตรวจสอบ 100% รวมถึงลักษณะการสะดุด อุณหภูมิที่เพิ่มขึ้น และการทดสอบแรงดันไฟฟ้า
★ การผลิตภายในองค์กร: 90% ของส่วนประกอบหลักผลิตขึ้นภายในเพื่อความสม่ำเสมอด้านคุณภาพ
★ การทดสอบด้านสิ่งแวดล้อม: การทำงานที่อุณหภูมิสูง/ต่ำ การตรวจสอบความต้านทานต่อความชื้น
★ การประกันความน่าเชื่อถือ: การทดสอบความทนทานในระยะยาวเพื่อยืดอายุการใช้งาน
บรรจุภัณฑ์และการจัดส่ง
★ บรรจุภัณฑ์ส่งออกมาตรฐาน: กล่องกระดาษลูกฟูกที่มีการป้องกัน
★ การติดฉลากที่ชัดเจน: หมายเลขรุ่น พิกัดปัจจุบัน จำนวนเสา ปริมาณ และข้อมูลการรับรอง
★ บรรจุภัณฑ์ป้องกัน: กล่องกลุ่มสำหรับ 12 หน่วยเพื่อป้องกันความเสียหายระหว่างการขนส่ง
★ ตัวเลือกการจัดส่ง: เหมาะสำหรับการขนส่งทางทะเลทางอากาศและทางบก มีจำหน่ายสำหรับการจัดส่งจำนวนมาก
★ บรรจุภัณฑ์แบบกำหนดเอง: ตัวเลือกบรรจุภัณฑ์ OEM สำหรับพันธมิตรแบรนด์
กรณีความสำเร็จของลูกค้า
★ CDADA 1P 6kA AC Miniature Circuit Breaker ได้สร้างความร่วมมือระยะยาวกับลูกค้าทั่วโลก:
★ โครงการที่อยู่อาศัย: จัดหาให้กับผู้พัฒนาที่อยู่อาศัยในเอเชียตะวันออกเฉียงใต้ ตะวันออกกลาง และอเมริกาใต้
★ การติดตั้งเชิงพาณิชย์: ร่วมมือกับผู้รับเหมาไฟฟ้าในยุโรป แอฟริกา และเอเชียสำหรับโครงการอาคารพาณิชย์
★ พันธมิตร OEM: ร่วมมือกับแบรนด์อุปกรณ์ไฟฟ้าระดับโลกสำหรับการติดฉลากส่วนตัวและโซลูชันที่ปรับแต่งตามความต้องการ
★ การใช้งานทางอุตสาหกรรม: มอบให้กับโรงงานผลิตสำหรับการปกป้องเครื่องจักรและอุปกรณ์
★ เครือข่ายผู้จัดจำหน่าย: ทำงานร่วมกับผู้จัดจำหน่ายระดับภูมิภาคในกว่า 30 ประเทศเพื่อตอบสนองตลาดท้องถิ่น
