เซอร์กิตเบรกเกอร์ขนาดเล็ก 6KA 10kA

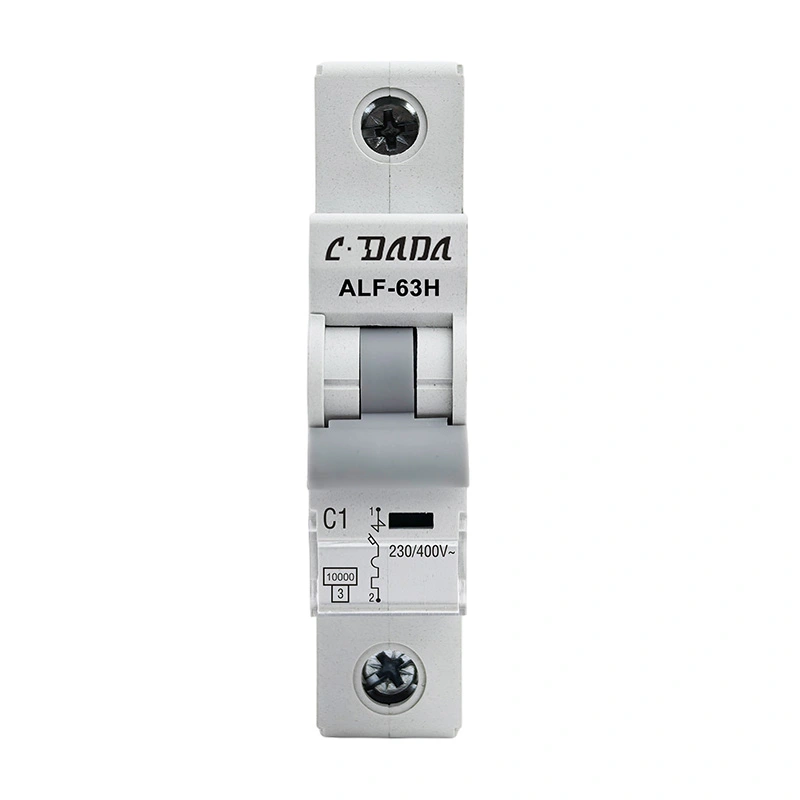

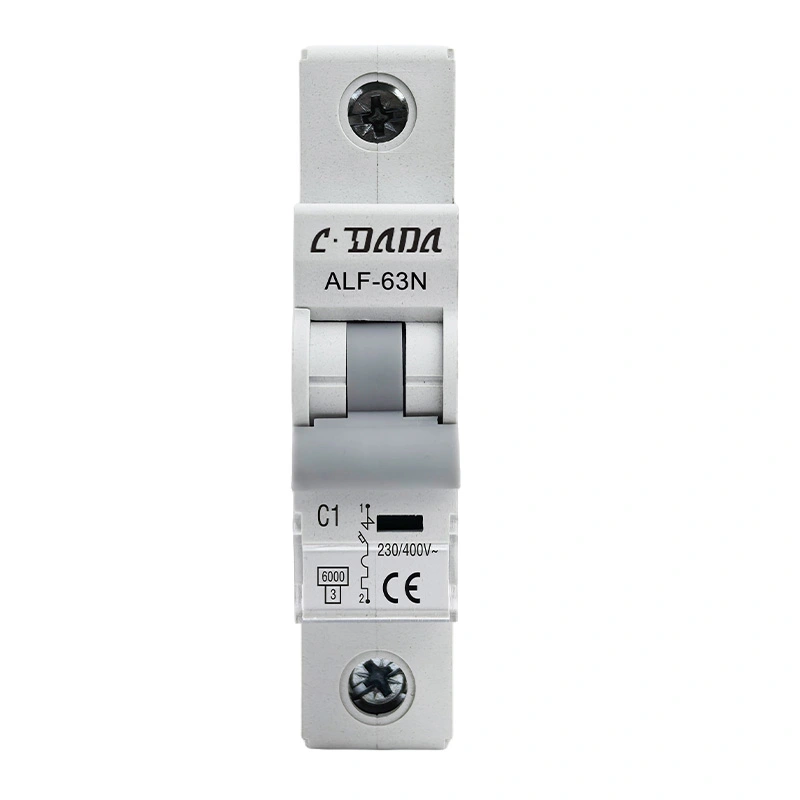

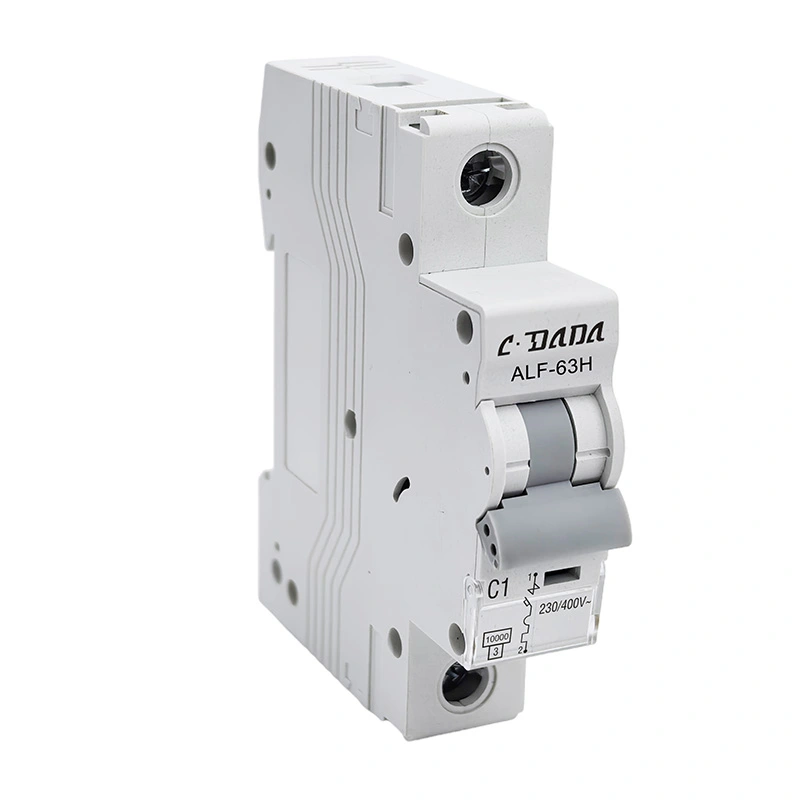

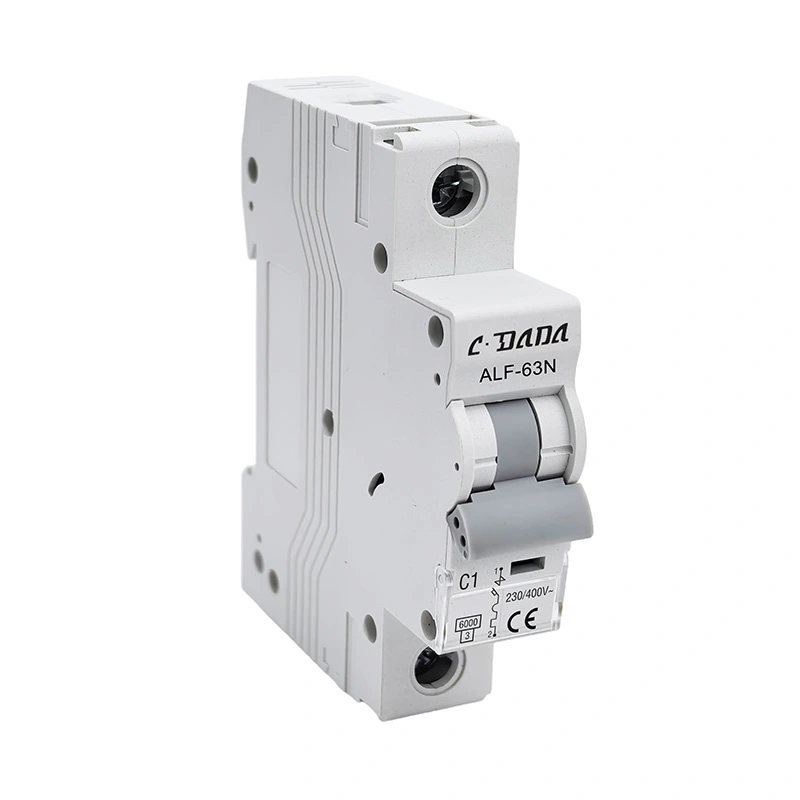

ซีรีส์ ALF-63N/H เบรกเกอร์ขนาดเล็ก (MCB) ขนาด 6KA 10kA ทำลายสูง เป็นไปตามมาตรฐาน IEC60898 MCB มีลักษณะของประสิทธิภาพที่เชื่อถือได้ ฟังก์ชั่นการป้องกันที่แม่นยำ เวลาปล่อยสั้น และความสามารถในการเบรกสูง ปริมาณน้อยเช่นกัน มีการใช้กันอย่างแพร่หลายในคอนแทคเตอร์ สวิตช์เกียร์ และอุปกรณ์ไฟฟ้าที่โอเวอร์โหลด

ติดต่อ CDADA และเลือกเราเป็นผู้ผลิตของคุณ เราสามารถเสนอบริการ OEM/ODM ได้

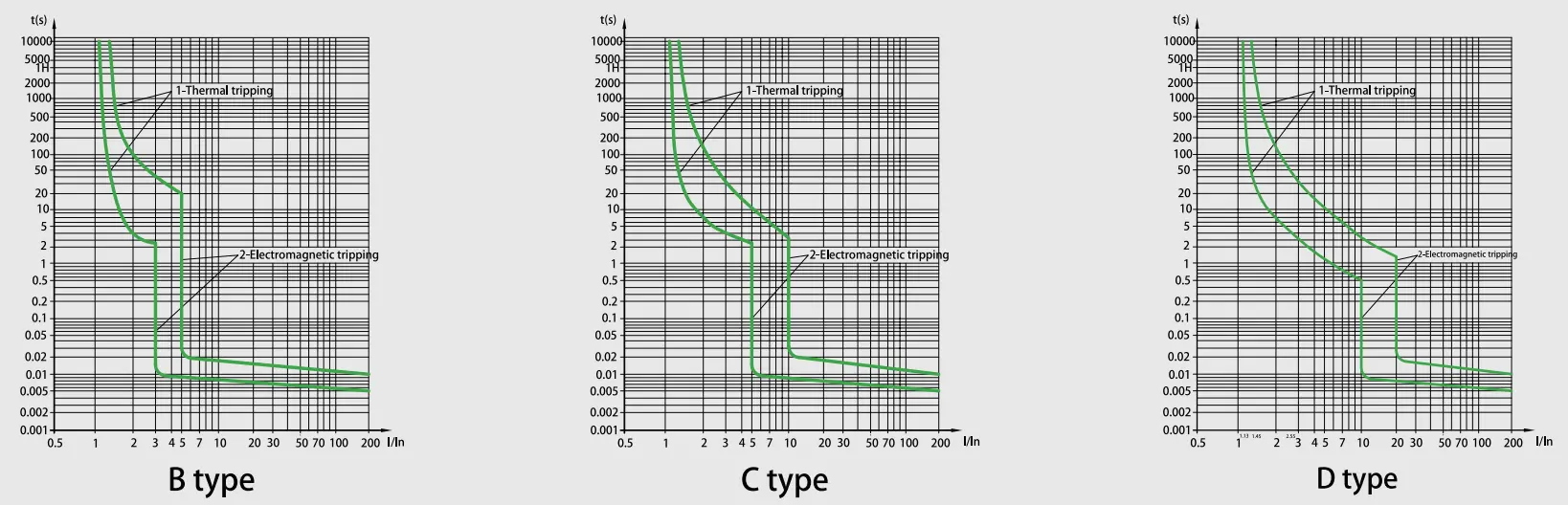

เส้นโค้งลักษณะเฉพาะ

ข้อกำหนดทางเทคนิค

ALF-63N/H Series 6KA 10kA เซอร์กิตเบรกเกอร์ขนาดเล็ก
มาตรฐาน	EN/IEC60898-1
ทำลายความจุ(kA)	6,10
การป้องกัน	ป้องกันการโอเวอร์โหลดและการลัดวงจร
จัดอันดับปัจจุบัน(A)ใน	1,2,3,4,6,10,13,16,20,25,32,40,50,63
แรงดันไฟฟ้า(V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
พิกัดแรงกระตุ้นที่ทนต่อแรงดันไฟฟ้า Uimp (kV)	4
พิกัดแรงดันไฟฟ้าฉนวน Ui(V)	500
กล่องจำกัดพลังงาน	3
อุณหภูมิแวดล้อม (℃)	-25~+40,ความชื้นสูงสุด 95%
ขีดจำกัดการทำงานของความร้อน	1.13xln ไม่มีสะดุดภายในหนึ่งชั่วโมง
	1.45xIn สะดุดภายในหนึ่งชั่วโมง
การทำงานของแม่เหล็ก	B:(3-5)xใน,C:(5-10)xใน,D:(10-20)xใน
จำนวนเสา	1P,1P+N,2P,3P,3P+N และ 4P
ประเภทการเดินทาง	การปล่อยความร้อน/แม่เหล็ก
ความจุเทอร์มินัล	ยืดหยุ่นได้ 16 มม.² หรือแข็ง 25 มม.² ทนกระแสไฟสูงสุด 25A
	ยืดหยุ่นได้ 25 มม.²หรือแข็ง 35 มม.² ตั้งแต่พิกัด 32A ถึง 63A
ระดับการป้องกัน	IP20
การติดตั้ง	ติดตั้งบนราง DIN 35 มม
ความกว้าง	17.8 มม. ต่อเสา

ลักษณะการปล่อยเบรกเกอร์

เลขที่.	จัดอันดับปัจจุบันของการปล่อย (A)	สถานะเริ่มต้น	ทดสอบกระแส	เวลาที่กำหนด	ผลลัพธ์ที่จะได้รับ	หมายเหตุ
1	1-63	รัฐเย็น	1.13ใน	t≤1ชม	ไม่เที่ยว
2	1-63	จากการทดสอบครั้งก่อน	1.45 ลิตร	เสื้อ<1ชม	การเดินทาง	การตั้งค่าปัจจุบันถึงค่าที่ระบุอย่างต่อเนื่องใน 5 วินาที
3	ใน≤32	รัฐเย็น	2.55น	1s	การเดินทาง
	ใน>32
4	1-63	รัฐเย็น	3ใน	t≤0.1วินาที	ไม่เที่ยว	ประเภทบี
			5ใน	เสื้อ <0.1 วินาที	การเดินทาง	ประเภทบี
			5ใน 10ln	t≤0.1วินาที	ไม่เที่ยว	ประเภทซี
			10ใน	เสื้อ <0.1 วินาที	การเดินทาง	ประเภทซี
			20ล	t≤0.1วินาที	ไม่เที่ยว	ประเภท D
				เสื้อ <0.1 วินาที	การเดินทาง	ประเภท D

ความอดทน(ปฏิบัติการ)

หมวดหมู่	รอบการทำงาน	ความถี่ในการทำงาน	จัดอันดับปัจจุบัน
ความทนทานทางไฟฟ้า	4000	240/ชม	1-32
		120/ชม	40-63
ความอดทนทางกล	10000	240/ชม	1-63

คุณสมบัติ

★ ความสามารถในการทำลายการลัดวงจรสูงเป็นพิเศษ

เทคโนโลยีการควบคุมอาร์กขั้นสูงมีความสามารถในการหยุดชะงักที่สูงกว่าเมื่อเทียบกับมาตรฐานอุตสาหกรรม ทำให้มั่นใจได้ถึงการป้องกันที่เชื่อถือได้สำหรับระบบไฟฟ้าระดับอุตสาหกรรมภายใต้สภาวะความผิดปกติที่รุนแรง

★อินเตอร์เฟซการเชื่อมต่อสองโหมด

การออกแบบเทอร์มินัลไฮบริดแบบรวมรองรับทั้งการเชื่อมต่อบัสบาร์ที่แข็งแกร่งและการยึดสายเคเบิลแบบยืดหยุ่น ช่วยให้สามารถปรับให้เข้ากับสถานการณ์การติดตั้งที่หลากหลายโดยไม่ต้องใช้เครื่องมือ พร้อมลดเวลาในการเดินสายลง 40%

★กลไกการจัดเก็บพลังงานเพื่อการมีอายุยืนยาว

ระบบปฏิบัติการแบบสปริงช่วยซึ่งมีความทนทานต่อรอบกลไก 10,000 รอบ พร้อมเทคโนโลยีชดเชยการสึกหรอ

★ สิ่งที่แนบมาคอมโพสิตขั้นสูง

ด้วยคุณสมบัติหน่วงชื่อเสียง ทนความร้อน และป้องกันแรงกระตุ้นได้รวมห้องดับอาร์คสำหรับเหตุการณ์ข้อผิดพลาดที่มีอยู่

★โทโพโลยีจำกัดกระแสแบบไดนามิก

การปราบปรามพลังงานที่ปล่อยผ่านอย่างชาญฉลาดจะช่วยลดกระแสไฟฟอลต์สูงสุดได้ 65-80% ช่วยให้สามารถเพิ่มประสิทธิภาพข้อมูลจำเพาะของอุปกรณ์ดาวน์สตรีมพร้อมศักยภาพในการลดต้นทุนโดยรวมของระบบ 30%

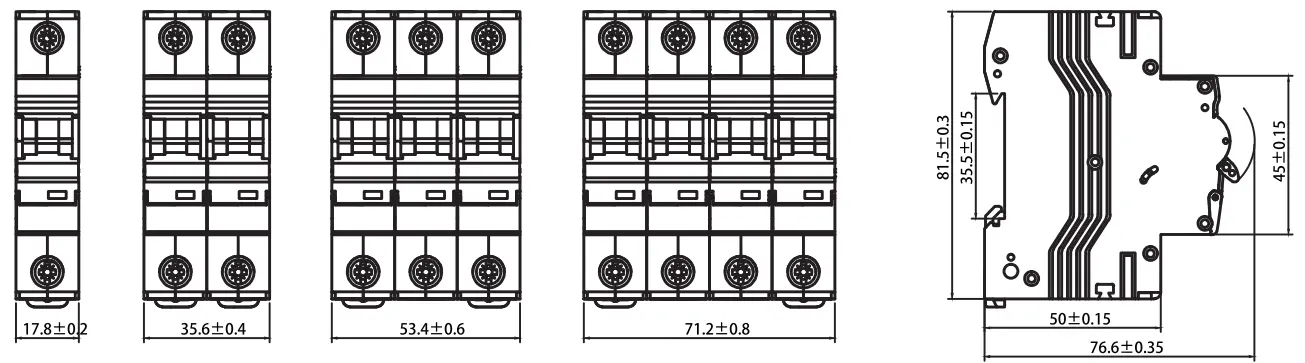

ขนาดเค้าร่าง

สถานการณ์การใช้งาน

★ ที่อยู่อาศัย: หน่วยผู้บริโภคและแผงกระจายสินค้าเพื่อความปลอดภัยภายในบ้าน

★ อุตสาหกรรม: การป้องกันคอนแทคเตอร์ สวิตช์เกียร์ และอุปกรณ์ไฟฟ้าหนัก

★ เชิงพาณิชย์: อาคารสำนักงานและห้างสรรพสินค้าที่ต้องการความน่าเชื่อถือสูง

การควบคุมคุณภาพและการทดสอบมาตรฐาน

★ CDADA MCB ทุกตัวผ่านการทดสอบอย่างเข้มงวดเพื่อให้แน่ใจว่าสอดคล้องกับ IEC60898-1:

★ การทดสอบการสะดุดเนื่องจากความร้อน: ตรวจสอบแล้วที่ 1.13 นิ้ว (ไม่ทริป) และ 1.45 นิ้ว (ทริปภายใน 1 ชั่วโมง)

★ การทดสอบการสะดุดด้วยแม่เหล็ก: การทดสอบการปลดปล่อยที่แม่นยำสำหรับคุณลักษณะ B, C และ D

★ ความทนทานทางไฟฟ้า: ทดสอบแล้ว 4,000 รอบการทำงาน

★ ความทนทานทางกล: ตรวจสอบแล้ว 10,000 รอบ

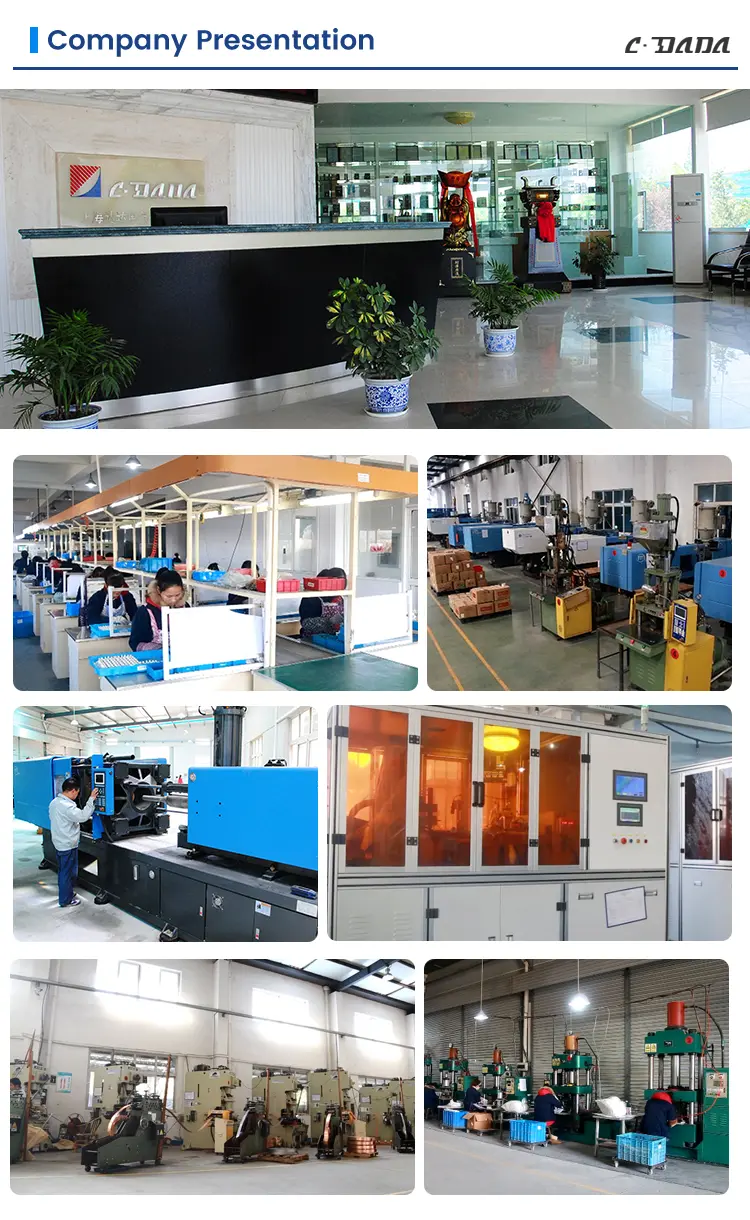

ความแข็งแกร่งและการสนับสนุนของโรงงาน

Shanghai DADA Electric Co., Ltd. เป็นผู้ผลิตชั้นนำที่มีสายการผลิตขั้นสูงและทีมวิศวกรมืออาชีพ เราให้บริการ:

★ บริการ OEM/ODM แบบกำหนดเองสำหรับแบรนด์ระดับโลก

★ อุปกรณ์การทดสอบที่ล้ำสมัยเพื่อให้แน่ใจว่าการส่งมอบมีข้อบกพร่องเป็นศูนย์

★ การสนับสนุนด้านลอจิสติกส์ทั่วโลก: บรรจุภัณฑ์ที่ปรับให้เหมาะสมสำหรับการขนส่งทางทะเลและทางอากาศเพื่อให้แน่ใจว่าสินค้ามาถึงในสภาพที่สมบูรณ์
