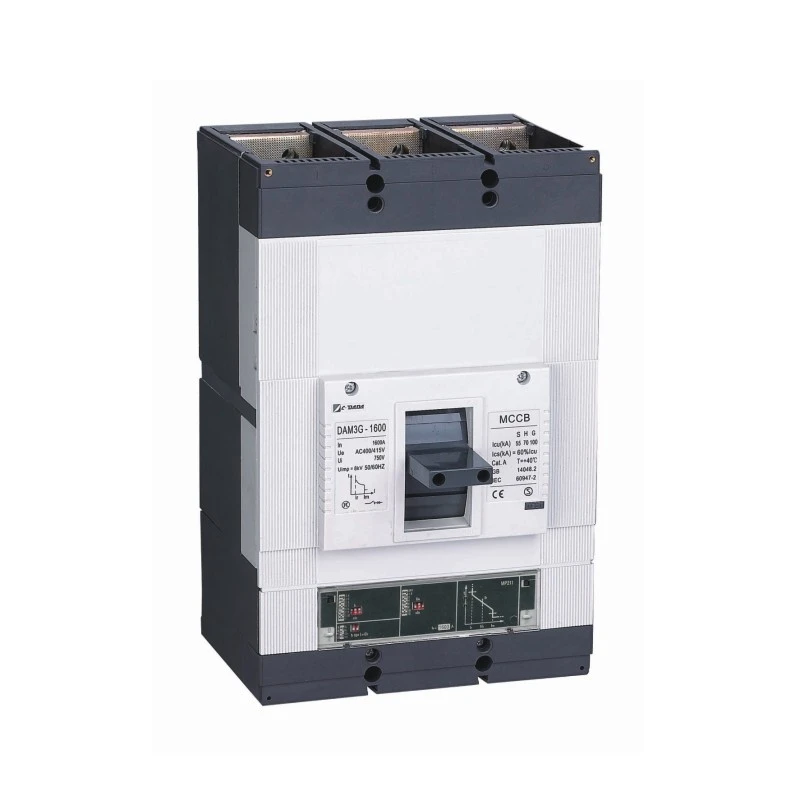

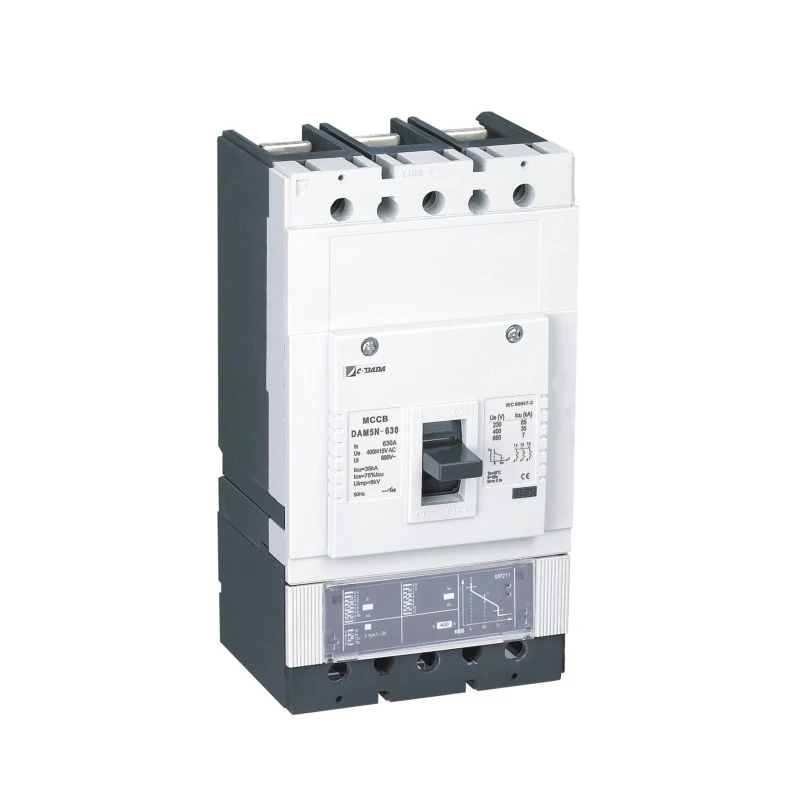

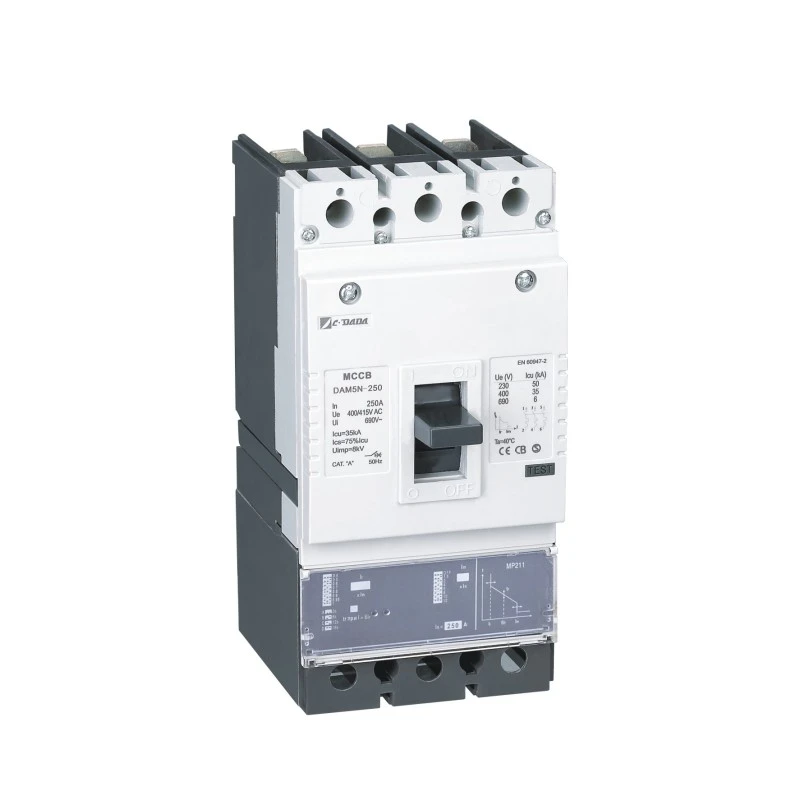

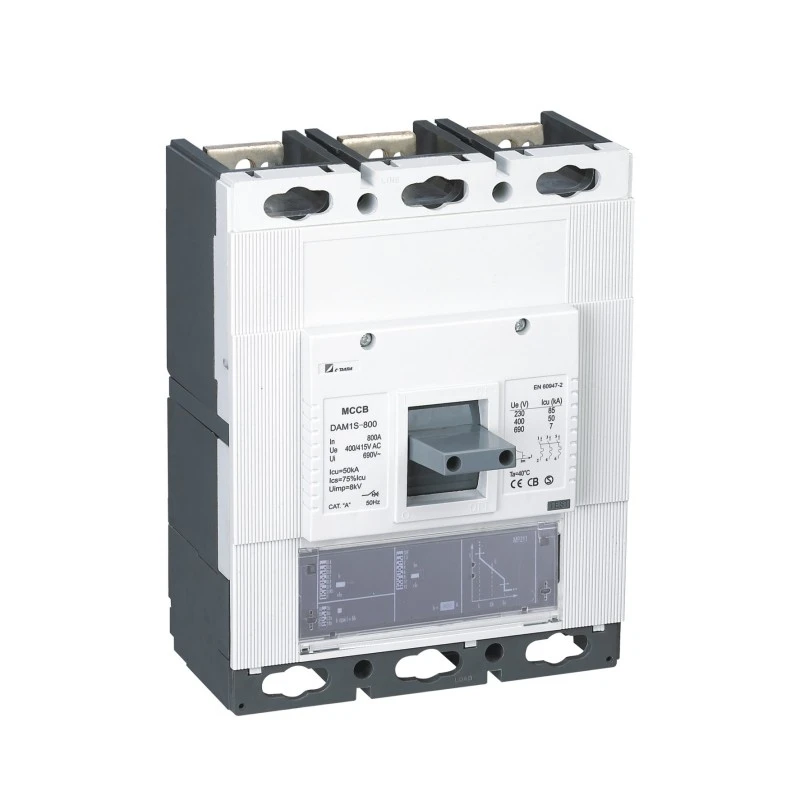

เซอร์กิตเบรกเกอร์แบบแม่พิมพ์ชนิดอิเล็กทรอนิกส์

สำหรับระบบไฟฟ้าสมัยใหม่ที่ต้องการความแม่นยำ ความชาญฉลาด และความน่าเชื่อถือ เซอร์กิตเบรกเกอร์แบบแม่พิมพ์ชนิดอิเล็กทรอนิกส์โดย Shanghai DADA Electric CO., LTD. สร้างมาตรฐานใหม่ในการป้องกันแรงดันไฟฟ้าต่ำ MCCB อัจฉริยะนี้แตกต่างจากเบรกเกอร์แม่เหล็กความร้อนแบบดั้งเดิม ใช้ทริปยูนิตอิเล็กทรอนิกส์ที่ใช้ไมโครโปรเซสเซอร์เพื่อให้การป้องกันกระแสเกินที่ตั้งโปรแกรมได้แม่นยำสูง ภูมิคุ้มกันต่อความผันผวนของอุณหภูมิโดยรอบ

ด้วยการตั้งค่าที่ปรับได้ตั้งแต่ 40% ถึง 100% ใน (ความร้อน) และ 1.5× ถึง 12× ใน (แม่เหล็ก) ทำให้มีความยืดหยุ่นที่ไม่มีใครเทียบได้สำหรับการประสานงานที่ซับซ้อนในศูนย์ข้อมูล โรงงานอุตสาหกรรม โรงพยาบาล และระบบพลังงานหมุนเวียน พิกัดกระแสไฟตั้งแต่ 100A ถึง 1600A ที่ 400V/415V ผสมผสานการออกแบบที่กะทัดรัดเข้ากับฟังก์ชันการทำงานขั้นสูง และมีระบบตัดไฟโดยตรงอย่างปลอดภัยเมื่อเกิดข้อผิดพลาดร้ายแรง แม้ว่าระบบอิเล็กทรอนิกส์จะขัดข้องก็ตาม

ข้อมูลจำเพาะที่สำคัญ

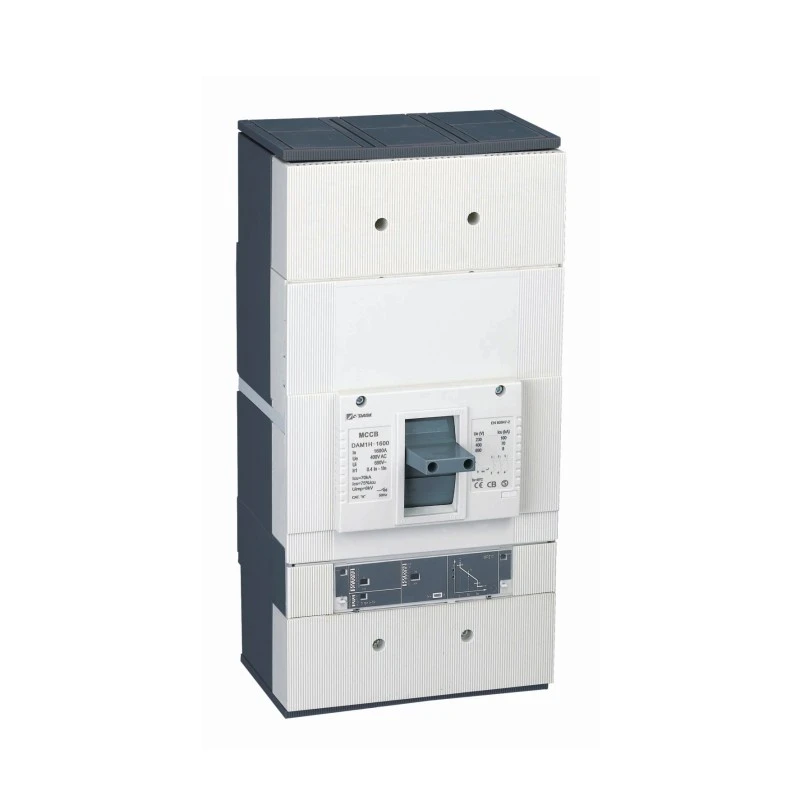

รุ่น: CDADA DAM2 / DE Series (เซอร์กิตเบรกเกอร์แบบแม่พิมพ์ชนิดอิเล็กทรอนิกส์)

ประเภท: เบรกเกอร์เคสแบบอิเล็กทรอนิกส์

เสา: 3P / 4P

แรงดันไฟฟ้า (Ue): 400V / 415V AC

จัดอันดับปัจจุบัน (ใน): 100A – 1600A

Trip Unit: การเปิดตัวทางอิเล็กทรอนิกส์ที่ใช้ไมโครโปรเซสเซอร์

การปรับความร้อน (Ir): 40% – 100% ของ In

การปรับแม่เหล็ก (Im): 1.5× – 12× In

ข้อดี

★ ช่วงกว้าง: 100A ถึง 1600A(AC)

★ ขนาดกะทัดรัด

★ การตั้งค่าความร้อนที่ปรับได้ (40-100%) ใน

★ การตั้งค่าแม่เหล็กที่ปรับได้ (1.5-12 ครั้ง) ใน

★กดปุ่มเพื่อการเดินทาง

★ แยกส่วนติดต่อหลักและส่วนติดต่อแบบ Arcing

★ อุปกรณ์เสริมที่หลากหลาย

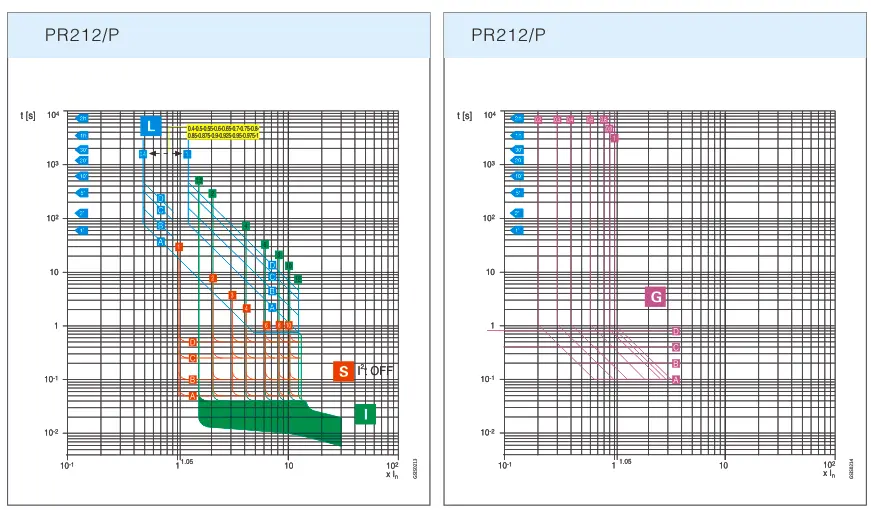

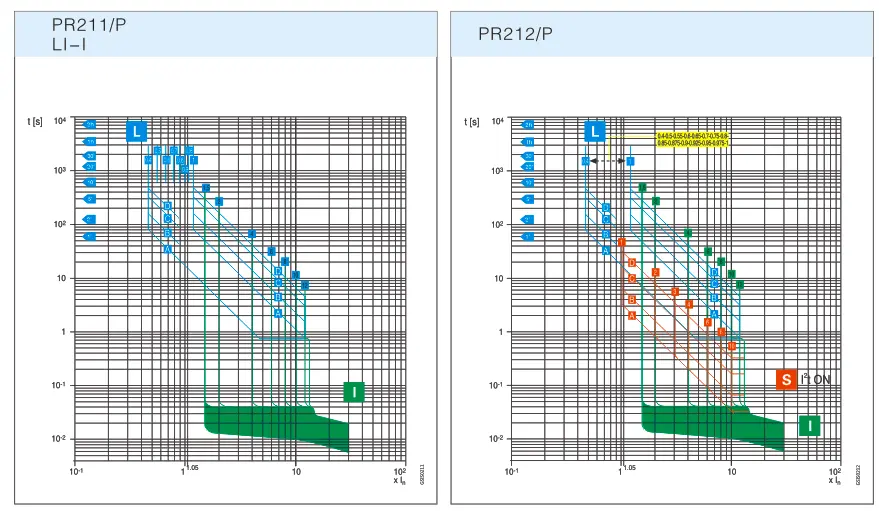

เส้นโค้งลักษณะการปล่อยแบบอิเล็กทรอนิกส์

พารามิเตอร์ทางไฟฟ้า

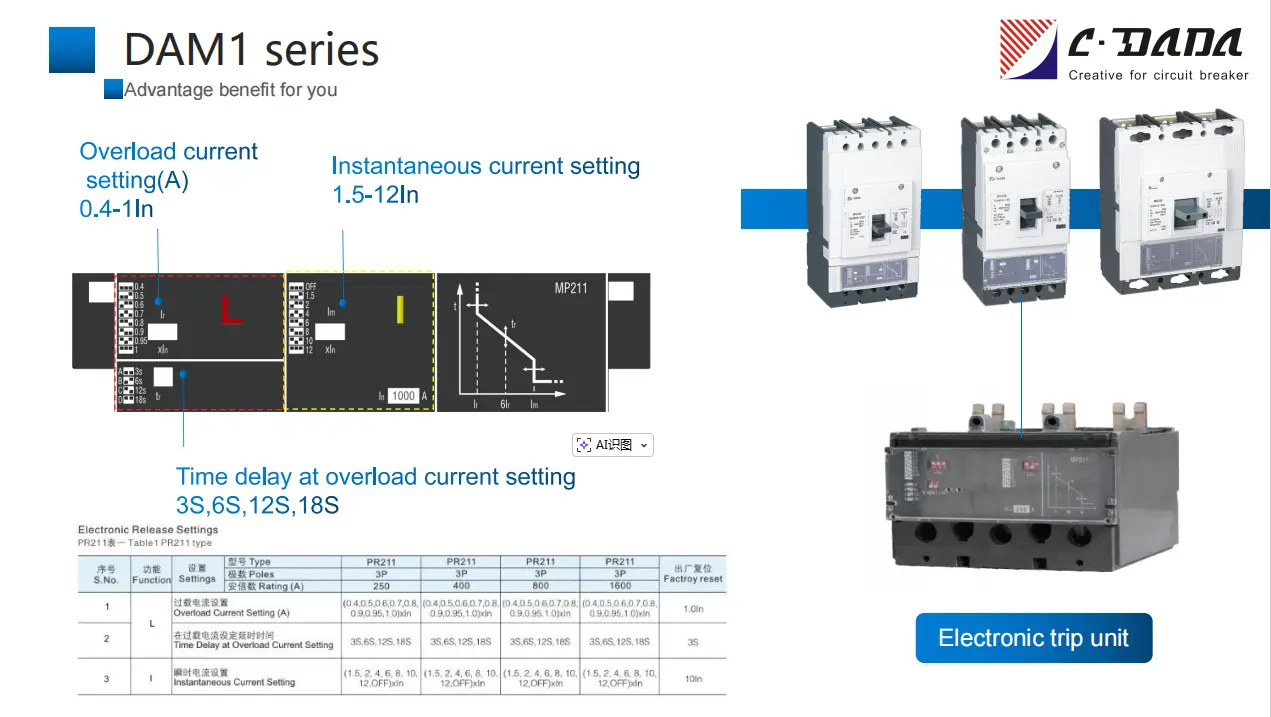

ตารางที่ 1 ประเภท PR211

ส.โน.

การทำงาน

การตั้งค่า

พิมพ์

PR211

PR211

PR211

PR211

รีเซ็ตแฟคทรอยแล้ว

เสา

3ป

3ป

3ป

3ป

เรตติ้ง (เอ)

250

400

800

1600

1

L

การตั้งค่ากระแสเกินพิกัด (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xใน

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xใน

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xใน

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xใน

1.0ใน

2

การหน่วงเวลาในการตั้งค่าปัจจุบันเกินพิกัด

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3ส

3

I

การตั้งค่าปัจจุบันทันที

(1.5, 2, 4, 6, 8, 10, 12, ปิด) x ใน

(1.5, 2, 4, 6, 8, 10, 12, ปิด) x ใน

(1.5, 2, 4, 6, 8, 10, 12, ปิด) x ใน

(1.5, 2, 4, 6, 8, 10, 12, ปิด) x ใน

10ใน

ตารางที่ 2 ประเภท PR212

ส.โน.

การทำงาน

การตั้งค่า

พิมพ์

PR212

PR212

PR212

PR212

รีเซ็ตแฟคทรอยแล้ว

เสา

3ป

3ป

3ป

3ป

เรตติ้ง (เอ)

250

400/630

800

1600

1

L

การตั้งค่ากระแสเกินพิกัด (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xใน

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xใน

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xใน

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xใน

1.0ใน

2

การหน่วงเวลาในการตั้งค่าปัจจุบันเกินพิกัด

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3ส

3

S

การตั้งค่ากระแสไฟลัดวงจร (A)

(1, 2, 3, 4, 6, 8, 10，ปิด)xใน

(1, 2, 3, 4, 6, 8, 10,ปิด)xใน

(1, 2, 3, 4, 6, 8, 10,ปิด)xใน

(1, 2, 3, 4, 6, 8, 10,ปิด)xใน

6ใน

4

การหน่วงเวลาในการตั้งค่ากระแสไฟลัดวงจร

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.1ส

5

I

การตั้งค่าปัจจุบันทันที

(1.5, 2, 4, 6, 8, 10, 12, ปิด) x ใน

(1.5, 2, 4, 6, 8, 10, 12, ปิด) x ใน

(1.5, 2, 4, 6, 8, 10, 12, ปิด) x ใน

(1.5, 2, 4, 6, 8, 10, 12, ปิด) x ใน

10ใน

6

G

การตั้งค่ากระแสไฟฟ้าขัดข้องกราวด์ (A)

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, ปิด)xใน

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, ปิด)xใน

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, ปิด)xใน

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, ปิด)xใน

1.0ใน

7

การหน่วงเวลาในการตั้งค่ากราวด์ฟอลต์

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.4S

8

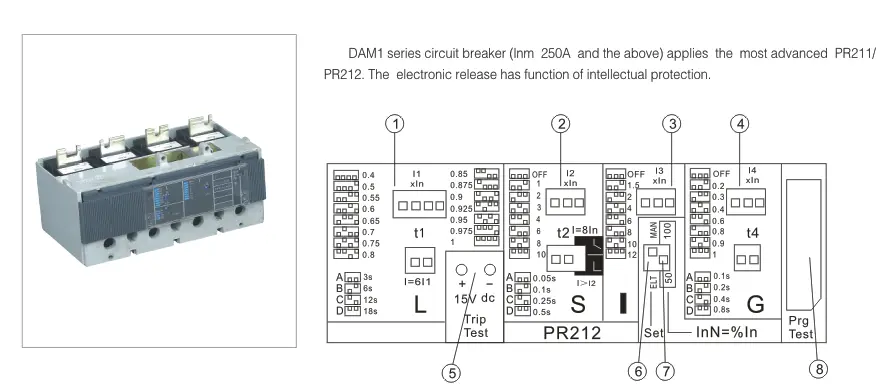

การเลือกชุดพารามิเตอร์ทางไฟฟ้าหรืออิเล็กทรอนิกส์

ฟังก์ชั่น SET (สวิตช์ ELT/MAN)

9

ใช้สำหรับการตั้งค่าพารามิเตอร์ของสวิตช์จุ่มของเส้นศูนย์

ในN=%เข้า,สลับ50/100

10

ช่องเสียบสำหรับเชื่อมต่ออุปกรณ์วัด

ซ็อกเก็ตแผง

เหตุใดจึงเลือก CDADA Electronic MCCB

★ ความฉลาดที่แท้จริง ไม่ใช่แค่ระบบอัตโนมัติ
ไมโครโปรเซสเซอร์จะวิเคราะห์รูปคลื่นของกระแสไฟฟ้าอย่างต่อเนื่อง ทำให้สามารถป้องกันเวลาผกผัน เวลาที่แน่นอน และทันทีได้อย่างแม่นยำ โดยไม่มีการเบี่ยงเบนเนื่องจากความร้อนหรือการเสื่อมสภาพ

★ การออกแบบที่ไม่ปลอดภัย
แม้ว่าวงจรอิเล็กทรอนิกส์จะล้มเหลว สลักแม่เหล็กไฟฟ้าโดยตรงช่วยให้เบรกเกอร์ตัดการทำงานในระหว่างการลัดวงจรที่รุนแรง ซึ่งเป็นไปตามข้อกำหนดด้านความปลอดภัยซ้ำซ้อน IEC 60947-2

★การประสานงานที่เหนือกว่า
ช่วงการปรับที่กว้างเป็นพิเศษ (40–100% Ir, 1.5–12× Im) ช่วยให้สามารถประสานงานกับอุปกรณ์ต้นน้ำ/ปลายน้ำได้อย่างสมบูรณ์แบบ โดยลดโซนไฟฟ้าดับให้เหลือน้อยที่สุด

★ โครงสร้างพื้นฐานที่รองรับอนาคต
เข้ากันได้กับโมดูลการสื่อสารเสริม (Modbus RTU, Profibus) สำหรับการรวมเข้ากับระบบการจัดการอาคาร (BMS) หรือกริดอัจฉริยะ

★ คุณภาพระดับโลก ราคาที่แข่งขันได้

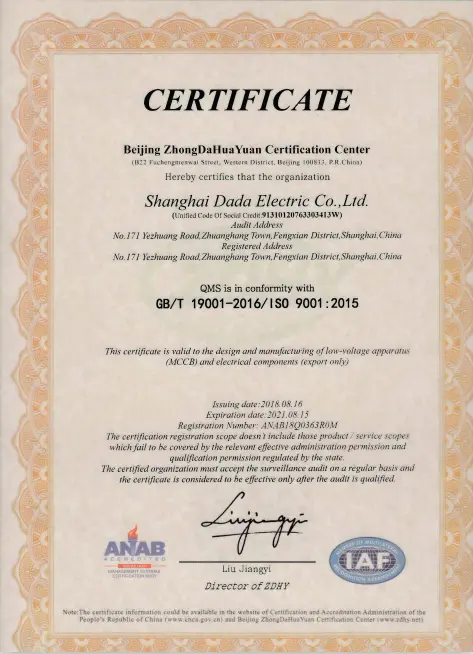

ผลิตภายใต้ ISO 9001 ในเซี่ยงไฮ้ พร้อมการรับรองระดับสากล ซึ่งนำเสนอประสิทธิภาพระดับยุโรปในราคาที่คุ้มค่าในเอเชีย

★ เรามีทีมงานวิศวกร 15 คนที่มุ่งเน้นด้านการพัฒนา การปรับปรุง และการปรับแต่งผลิตภัณฑ์

การใช้งานในอุดมคติ

ศูนย์ข้อมูล: ป้องกันความล้มเหลวแบบเรียงซ้อนด้วยการเลือกสะดุดอย่างแม่นยำ

โรงพยาบาล: จัดให้มีระบบช่วยชีวิตอย่างต่อเนื่อง

ระบบอัตโนมัติทางอุตสาหกรรม: ประสานงานกับ VFD, ซอฟต์สตาร์ทเตอร์ และหุ่นยนต์

ฟาร์มพลังงานแสงอาทิตย์/พลังงานลม: ปรับให้เข้ากับโปรไฟล์การสร้างตัวแปร

อาคารพาณิชย์อัจฉริยะ: ช่วยให้สามารถตรวจสอบพลังงานได้โดยไม่ต้องมีมิเตอร์เพิ่มเติม

คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: อะไรทำให้ MCCB อิเล็กทรอนิกส์แตกต่างจากแม่เหล็กความร้อน

A1: เซอร์กิตเบรกเกอร์แบบขึ้นรูปชนิดอิเล็กทรอนิกส์ใช้ไมโครโปรเซสเซอร์เพื่อวิเคราะห์กระแสและกระตุ้นทริปด้วยความแม่นยำสูง ไม่ได้รับผลกระทบจากอุณหภูมิแวดล้อม มีช่วงการปรับที่กว้างขึ้น และสามารถบันทึกข้อมูลโหลดได้ ไม่เหมือนประเภทแม่เหล็กความร้อนที่ใช้โลหะคู่/โซลินอยด์

คำถามที่ 2: MCCB อิเล็กทรอนิกส์ 1600A มีแบบ 4 ขั้วหรือไม่

ตอบ 2: ใช่ MCCB อิเล็กทรอนิกส์ CDADA ทั้งหมดตั้งแต่ 250A ถึง 1600A มีจำหน่ายทั้งเวอร์ชัน 3P และ 4P

คำถามที่ 3: จะเกิดอะไรขึ้นหากทริปยูนิตอิเล็กทรอนิกส์ทำงานล้มเหลวระหว่างไฟฟ้าลัดวงจร?

A3: เบรกเกอร์มีระบบสำรองทางกล: ในระหว่างเกิดกระแสไฟฟ้าขัดข้องรุนแรง (>12×In) สลักแม่เหล็กจะกระตุ้นการเปิดโดยตรง เพื่อให้มั่นใจในความปลอดภัยแม้ในขณะที่อุปกรณ์อิเล็กทรอนิกส์ออฟไลน์อยู่

คำถามที่ 4: ฉันสามารถตรวจสอบค่าปัจจุบันแบบเรียลไทม์ได้หรือไม่

A4: ใช่—หน่วยทริปอิเล็กทรอนิกส์จะแสดงกระแสไฟฟ้าทันที สูงสุด นาที และเฉลี่ยในช่วงเวลาที่เลือกได้ (เช่น 24 ชม.) ซึ่งมีประโยชน์สำหรับการจัดการพลังงาน

คำถามที่ 5: เหตุใดจึงเลือก CDADA เหนือแบรนด์ MCCB อัจฉริยะอื่นๆ

A5: CDADA เสนอ:

● การปรับช่วงสองช่วงที่แท้จริง (คู่แข่งหลายรายจำกัด Im ไว้ที่ ≤10×)

● การสำรองข้อมูลทางกลที่ไม่เกิดข้อผิดพลาด (MCCB แบบ "อิเล็กทรอนิกส์" บางรุ่นอาจมีสิ่งนี้)

● ขนาดกะทัดรัด—พอดีกับแผงแบบเดิมโดยไม่ต้องดัดแปลง

● ผลงานการรับรองระดับโลกที่แข็งแกร่ง (ASTA, KEMA, CE)

● ราคาที่เป็นมิตรกับ OEM พร้อมการสนับสนุนทางเทคนิคเป็นภาษาอังกฤษ
