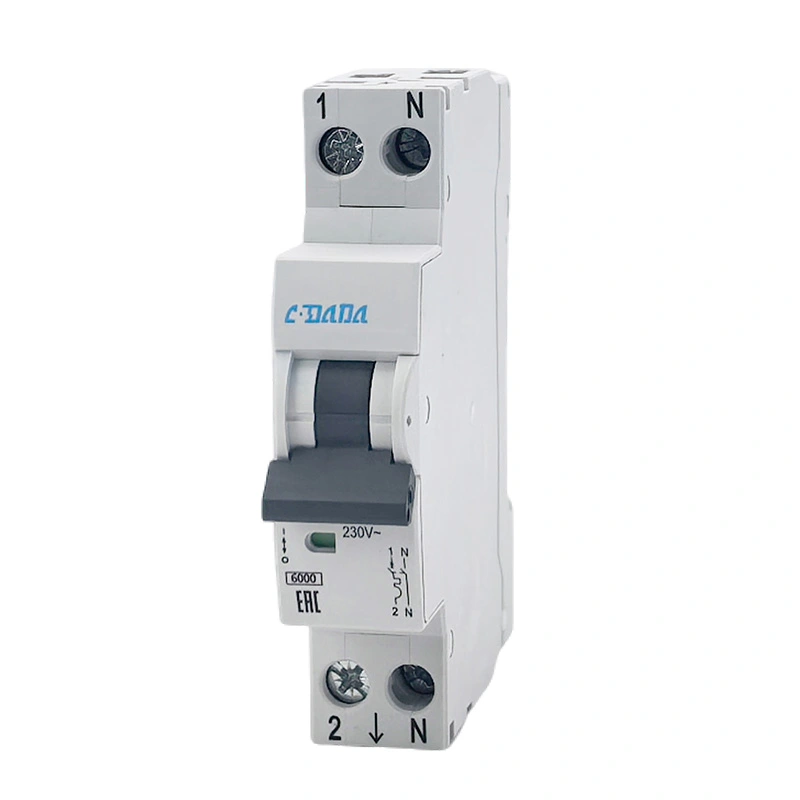

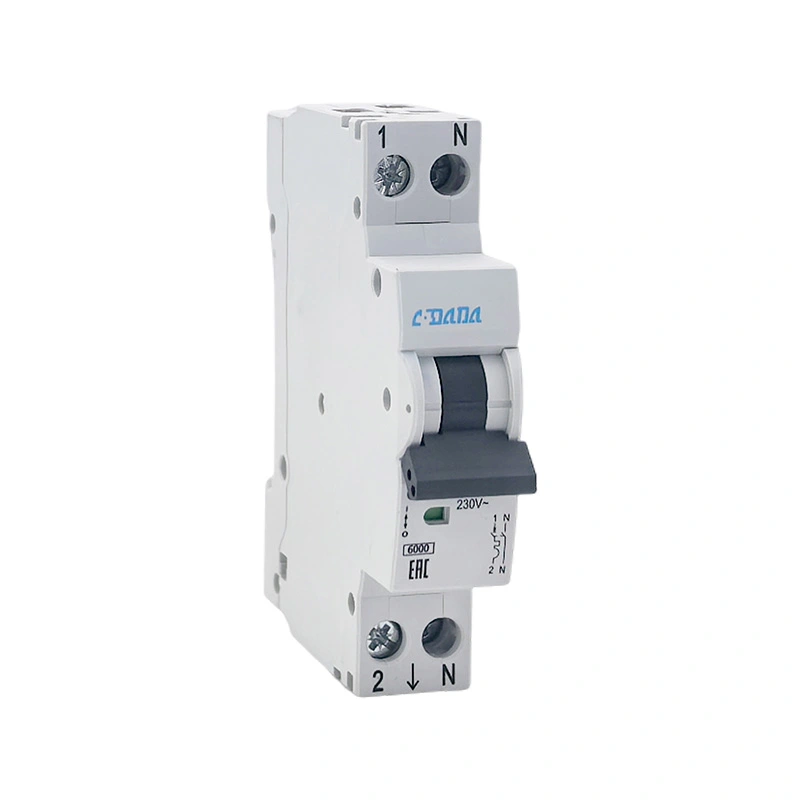

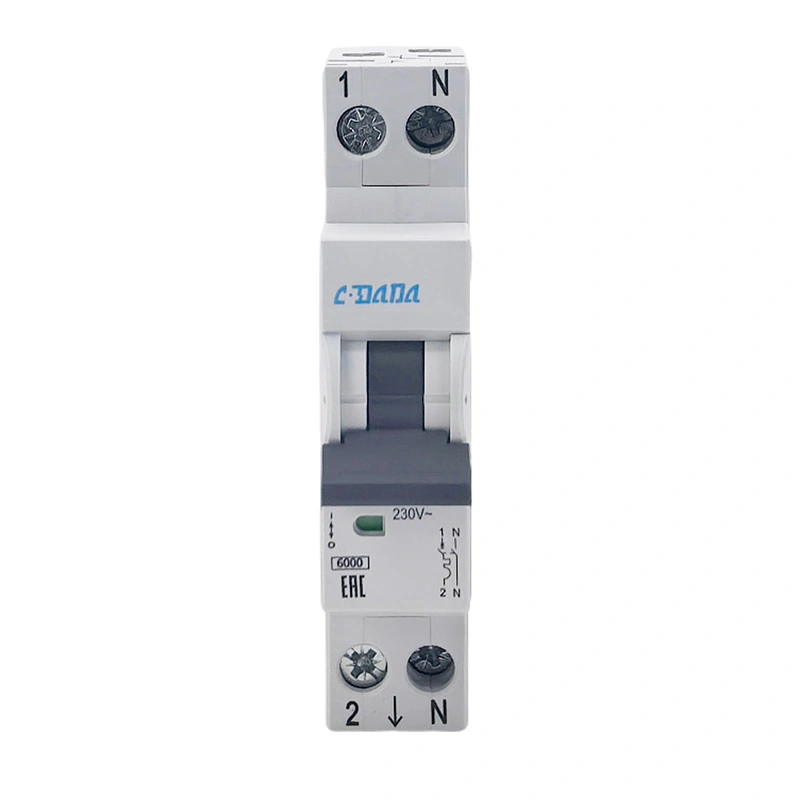

มิเนียเจอร์เซอร์กิตเบรกเกอร์ DPN 6KA
Model:DAB7N
เซอร์กิตเบรกเกอร์ขนาดเล็ก CDADA DPN 6KA เหมาะอย่างยิ่งสำหรับการจัดซื้อจำนวนมาก ซึ่งเป็นเซอร์กิตเบรกเกอร์ขนาดเล็ก 1P+N คุณภาพสูงที่สอดคล้องกับ IEC60898-1 เพื่อการป้องกันวงจรในครัวเรือนและเชิงพาณิชย์ที่ปลอดภัย ใช้การออกแบบจุดพักคู่และการสะดุดแม่เหล็กความร้อนที่เสถียร ติดตั้งง่ายบนราง DIN และบำรุงรักษาง่าย โดยผสมผสานโครงสร้างที่เชื่อถือได้เข้ากับอายุการใช้งานที่ยาวนาน ทำให้มั่นใจได้ถึงการจ่ายไฟที่ปลอดภัยสำหรับระบบไฟฟ้าแรงดันต่ำต่างๆ
CDADA DAB7N เซอร์กิตเบรกเกอร์ขนาดเล็ก DPN 6KA คือเซอร์กิตเบรกเกอร์ขนาดเล็กแบบเบรกคู่คู่ 1P+N ระดับมืออาชีพ พัฒนาโดย Shanghai DADA Electric ซึ่งเป็นผู้ผลิตที่เชื่อถือได้และมีประสบการณ์มากกว่า 40 ปี ด้วยความสามารถในการทำลายล้างสูง 6kA การทำงานแบบซิงโครนัส และการออกแบบ "สร้างก่อน ทำลายทีหลัง" แบบ N-pole จึงช่วยปรับปรุงประสิทธิภาพการดับอาร์คได้อย่างมีประสิทธิภาพ และปกป้องวงจรและอุปกรณ์อย่างปลอดภัย ใช้กันอย่างแพร่หลายในกล่องกระจายสินค้า ของตกแต่งบ้าน พลังงานเชิงพาณิชย์ และวงจรไฟส่องสว่าง เป็นตัวเลือกแรกสำหรับผู้ซื้อ ผู้จัดจำหน่าย และลูกค้า OEM ทั่วโลก

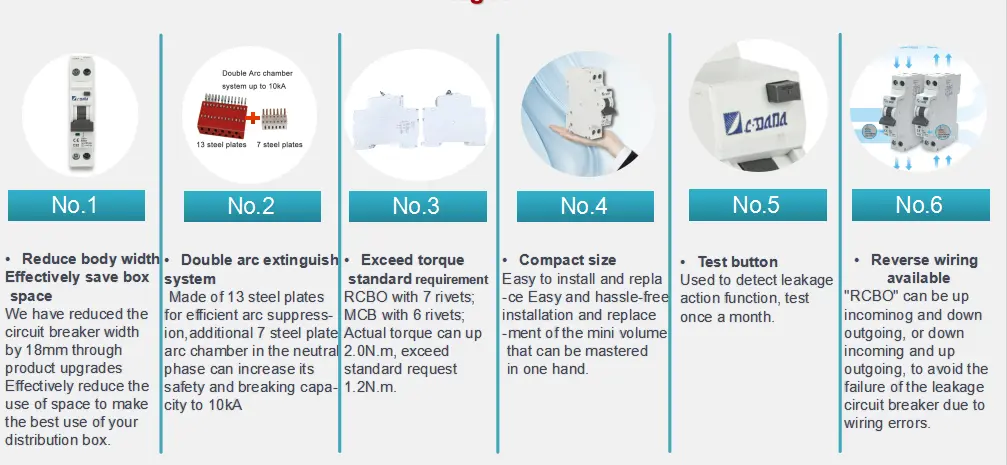

ข้อดีของ MCB DPN 6KA คืออะไร
★ โครงสร้าง 1P+N DPN จุดพักคู่ ปลอดภัยและเชื่อถือได้มากขึ้น
★ เสา N ทำก่อนแล้วหักทีหลัง เพิ่มความสามารถในการทำลายส่วนโค้ง
★ 6kA ความจุทำลายจริง การป้องกันไฟฟ้าลัดวงจรที่แข็งแกร่ง
★ ขนาดกะทัดรัด กว้าง 17.8 มม. ช่วยประหยัดพื้นที่ตู้
★ B/C tripping curves available for different loads
★ เกรดการป้องกัน IP20 ปลอดภัยต่อการสัมผัส
★ ช่วงการเดินสายกว้าง: สายเคเบิลยืดหยุ่น 1–25 มม.²

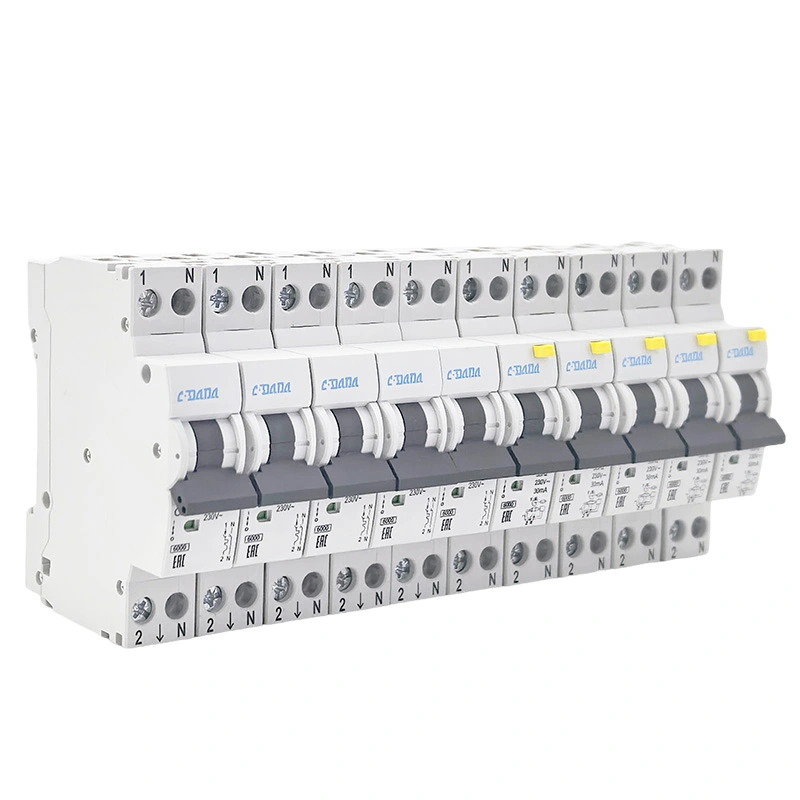

★ การติดตั้งราง DIN การติดตั้งที่รวดเร็วและมีเสถียรภาพ
★ทนต่ออุณหภูมิสูงและต่ำ: -25 ℃ ~ + 50 ℃
★ อายุการใช้งานยาวนานถึง 20,000 ครั้ง
การใช้งาน
CDADA Miniature Circuit Breaker DPN 6KA ใช้กันอย่างแพร่หลายใน:
★ อาคารที่พักอาศัย อพาร์ทเมนต์ วิลล่า ของตกแต่งบ้าน
★ สำนักงาน ร้านค้า โรงแรม โรงเรียน โรงพยาบาล
★ วงจรไฟส่องสว่าง ปลั๊กไฟ อุปกรณ์ไฟฟ้าขนาดเล็ก
★ เครื่องใช้ในครัวเรือน: เครื่องทำน้ำอุ่น, เครื่องปรับอากาศ, เครื่องทำความร้อนไฟฟ้า
★ การสร้างวงจรเก่าและการอัพเกรดกล่องกระจาย
★ ระบบจำหน่ายไฟฟ้าแรงดันต่ำเชิงพาณิชย์และโยธา
ตารางพารามิเตอร์ทางเทคนิค
| รายการ | ข้อมูลจำเพาะ |
| แบบอย่าง | DAB7N-40 |
| ชื่อสินค้า | MCB ดีพีเอ็น 6KA |
| มาตรฐาน | IEC60898-1 |
| เสา | 1พี+เอ็น (2พี) |
| ทำลายความจุ | 6kA |
| จัดอันดับปัจจุบัน | 6A,16A,20A,25A,32A,40A |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | ไฟ AC 220/230/240V |
| ความถี่ | 50/60เฮิร์ต |
| เส้นโค้งสะดุด | บี/ซี |
| แรงดันไฟฟ้าของฉนวน | 500V |
| แรงดันอิมพัลส์ | 4kV |
| ระดับการป้องกัน | IP20 |
| ชีวิตเครื่องกล | 20,000 ครั้ง |
| ชีวิตไฟฟ้า | 6,000 ครั้ง |
| แรงบิดของเทอร์มินัล | 1.5N·m |
| ความจุสายไฟ | 1–25 มม.² |
| อุณหภูมิในการทำงาน | -25°C ~ +50°C |
| ขนาด | 82.5×73.2×17.8มม |

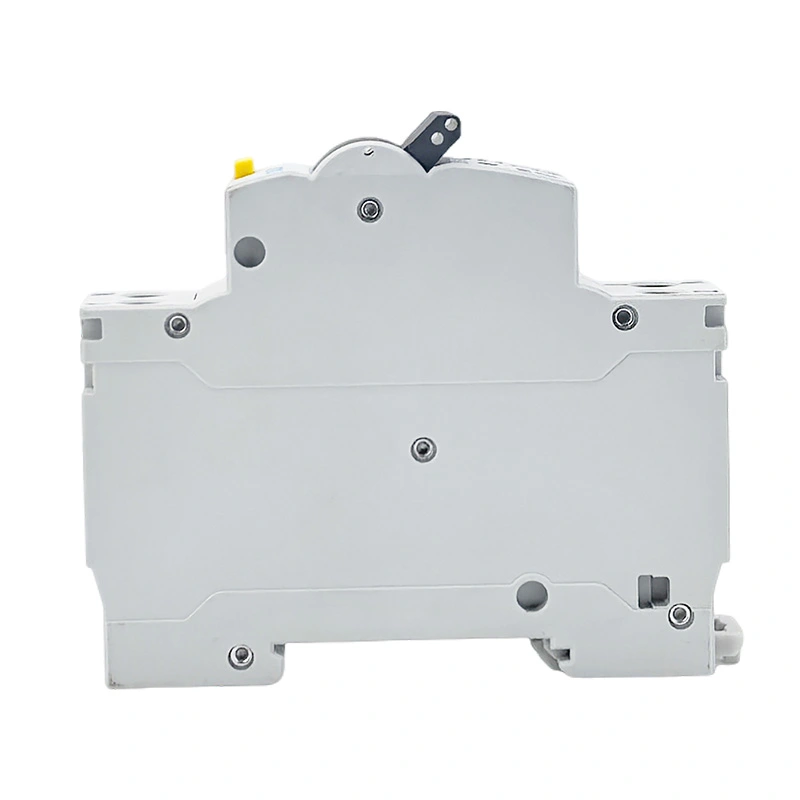

ขนาดเค้าร่าง
★ ความยาว: 82.5 มม
★ ความสูง: 73.2มม
★ ความกว้าง: 17.8 มม. (ความกว้างมาตรฐาน 1 โมดูล)
★ การติดตั้ง: ราง DIN 35 มม
★ สายไฟ: เหมาะสำหรับสายเคเบิลยืดหยุ่น/แข็งขนาด 1–25 มม.²
★ ความหนาของบัสบาร์: 0.8–2 มม
รายการทดสอบมาตรฐาน
★ 1.13 ในการทดสอบแบบไม่สะดุด (≥1ชั่วโมง)
★ 1.45 ในการทดสอบการสะดุด (<1 ชั่วโมง)
★ 2.55 ในการทดสอบการกระทำเกินพิกัด
★ การทดสอบการสะดุดแม่เหล็กทันที (3In/5In สำหรับเส้นโค้ง B/C)
★ การทดสอบแรงดันไฟฟ้าทนต่ออิเล็กทริก
★ การทดสอบการเพิ่มขึ้นของอุณหภูมิ
★ การทดสอบความสามารถในการลัดวงจร (6kA)
★ การทดสอบอายุการใช้งานเครื่องกลและไฟฟ้า
★ การทดสอบการทำงานที่อุณหภูมิสูงและต่ำ

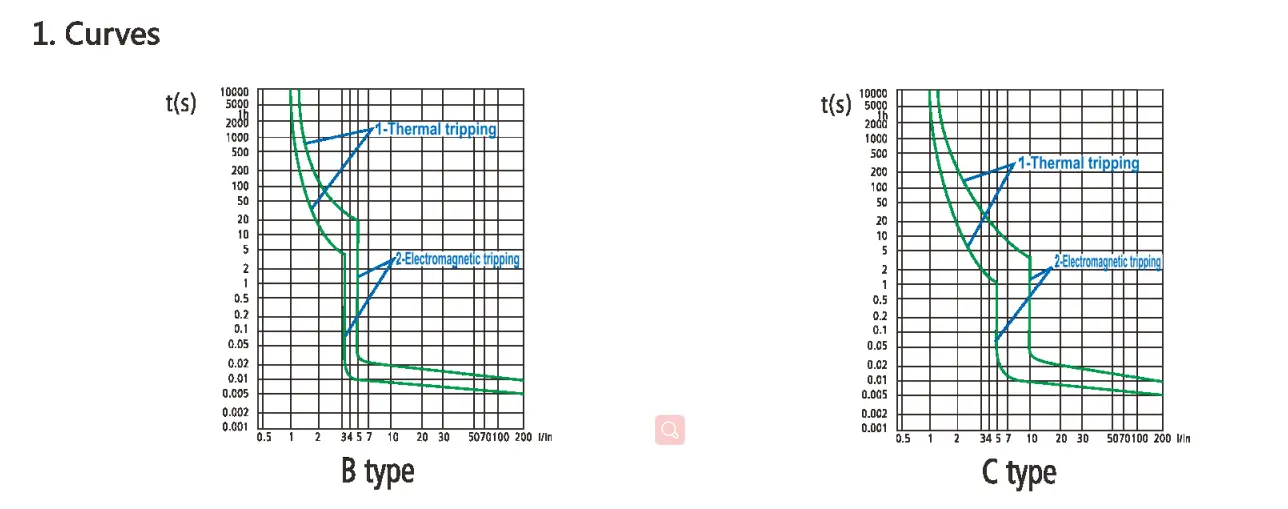

เส้นโค้งลักษณะการสะดุด
IEC 60898-1
ปล่อยแม่เหล็ก
เมื่อเกิดการลัดวงจรของวงจร การสะดุดทันทีทำได้โดยแม่เหล็กที่มีแกนเหล็ก ตามมาตรฐาน IEC60898 ผลิตภัณฑ์นี้สามารถแบ่งออกเป็นสามประเภท: B, C และ D
|
|
ทดสอบกระแส | เวลาสะดุด | การใช้งาน |
| บี เคิร์ฟ | 3อิน 5อิน |
0.1 |
ประเภท B ใช้ได้กับโหลดที่ใช้งานอยู่เท่านั้น: -เครื่องทำความร้อนไฟฟ้า-เครื่องทำน้ำอุ่น-เตาไฟฟ้า |
| ซี โค้ง | 5ใน 10ln |
0.1 |
Type C เหมาะสำหรับโหลดธรรมดา: -โคมไฟ -ปลั๊กไฟ -มอเตอร์ไฟฟ้าขนาดเล็ก |
การปล่อยความร้อน
● เมื่อเกิดการโอเวอร์โหลดในวงจร แถบโลหะคู่ของเซอร์กิตเบรกเกอร์จะโค้งงอเนื่องจากความร้อน ทำให้หน้าสัมผัสหลุดออกและส่งผลให้ความร้อนสะดุด
●มาตรฐาน IEC กำหนดช่วงเวลาสะดุดสำหรับกระแสโอเวอร์โหลดที่แตกต่างกัน
●อุณหภูมิสภาพแวดล้อมการทดสอบอ้างอิงคือ 30 °C
| ทดสอบกระแส | เวลาสะดุด |
| 1.13ล | เสื้อ z 1h(ใน ≦ 63A) |
| 1.45 ลิตร | เสื้อ<1ชม.(ใน ≦ 63A) |
| 2.55ล | 1 วินาที <1 ชั่วโมง <60 วินาที (ใน≤32A) 1 วินาที |

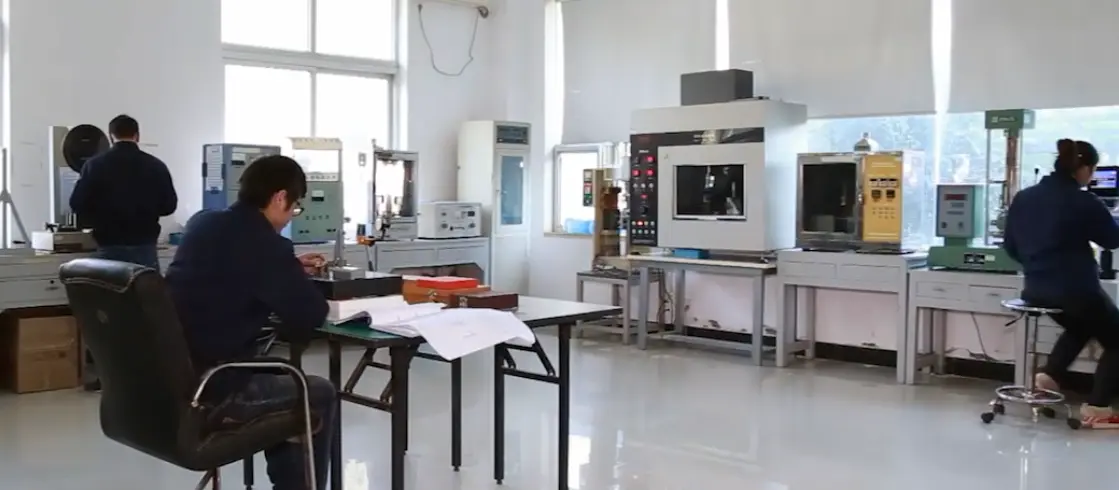

กระบวนการควบคุมคุณภาพ
1. การตรวจสอบวัตถุดิบที่เข้ามาและการตรวจสอบใบรับรอง
2. การฉีดขึ้นรูปอัตโนมัติและการปั๊มโลหะที่มีความแม่นยำ
3. การประกอบและสอบเทียบผลิตภัณฑ์กึ่งสำเร็จรูป
4. การทดสอบลักษณะการสะดุดแบบเต็ม 100%
5. ทนต่อการทดสอบประสิทธิภาพแรงดันไฟฟ้าและฉนวน
6. การทดสอบอายุที่อุณหภูมิสูงและต่ำ
7. การตรวจสอบลักษณะ ขนาด และโลโก้
8. การตรวจสอบบรรจุภัณฑ์และการจัดส่งขั้นสุดท้าย
บรรจุภัณฑ์และการจัดส่ง
★ กล่องส่งออกมาตรฐานพร้อมซับในกันกระแทก
★ บรรจุกล่องเป็นกลุ่มเพื่อป้องกันรอยขีดข่วน
★ ป้ายชัดเจน รุ่น กระแส เสา ปริมาณ ใบรับรอง
★ เหมาะสำหรับการขนส่งทางทะเลทางอากาศและทางบก
★ รองรับบรรจุภัณฑ์ OEM โลโก้และฉลากที่กำหนดเอง
กรณีความสำเร็จของลูกค้า
CDADA MCB DPN 6KA ได้รับการส่งออกไปยังกว่า 50 ประเทศและภูมิภาค:
★ อุปทานจำนวนมากระยะยาวสำหรับผู้จัดจำหน่ายในยุโรปและเอเชีย
★ โครงการปรับปรุงวงจรไฟฟ้าในครัวเรือนในตะวันออกกลางและแอฟริกา
★ ความร่วมมือ OEM กับแบรนด์เครื่องใช้ไฟฟ้าระดับสากลที่มีชื่อเสียง
★ รองรับการจำหน่ายไฟฟ้าสำหรับผู้พัฒนาอสังหาริมทรัพย์
★ คำสั่งซื้อที่มั่นคงจากผู้รับเหมาไฟฟ้าและผู้วางระบบ
เหตุใดจึงเลือก DADA Electric
★ ประสบการณ์มากกว่า 40 ปีในด้านการวิจัยและพัฒนาและการผลิตเซอร์กิตเบรกเกอร์
★ ส่วนประกอบหลัก 90% ผลิตภายในบริษัท การควบคุมคุณภาพที่มั่นคง
★ ได้รับการรับรองมาตรฐาน ISO9001 ปฏิบัติตามมาตรฐานสากลอย่างสมบูรณ์
★การรับรองที่สมบูรณ์: CE, CB, CCC ฯลฯ
★ กำลังการผลิตขนาดใหญ่ จัดส่งที่รวดเร็วสำหรับการสั่งซื้อจำนวนมาก
★การสนับสนุนด้านเทคนิคระดับมืออาชีพและบริการหลังการขาย
★ยอมรับการปรับแต่ง OEM และ ODM เพื่อตอบสนองความต้องการของตลาด
★ ระบบโลจิสติกส์ระดับโลก การส่งมอบที่ปลอดภัยและตรงเวลา
