อะไรทำให้ MCCB ที่มีการป้องกันการรั่วไหลมีความสำคัญต่อการจ่ายพลังงานที่ปลอดภัยยิ่งขึ้น

1. MCCB ที่มีการป้องกันการรั่วไหลคืออะไร?

เซอร์กิตเบรกเกอร์แบบเคสขึ้นรูป หรือที่เรียกกันทั่วไปว่า MCCB ได้รับการออกแบบมาเพื่อป้องกันวงจรไฟฟ้าแรงดันต่ำจากสภาวะต่างๆ เช่น โอเวอร์โหลดและการลัดวงจร ต่างจากสวิตช์ป้องกันพื้นฐาน MCCB สามารถเลือกได้ในช่วงพิกัดกระแสและความสามารถในการขัดจังหวะที่หลากหลาย ทำให้เหมาะสำหรับระบบจำหน่ายเชิงพาณิชย์และอุตสาหกรรม

หนึ่งMCCB พร้อมระบบป้องกันการรั่วไหลเพิ่มการตรวจจับกระแสตกค้างหรือการรั่วไหลของดินให้กับฟังก์ชันการป้องกันทั่วไปเหล่านี้ เมื่อตรวจพบกระแสรั่วไหลที่ผิดปกติและถึงระดับการทำงานที่กำหนดไว้ กลไกการป้องกันสามารถเริ่มต้นการเดินทางและตัดการเชื่อมต่อวงจรที่ได้รับผลกระทบ

การรวมกันนี้มีประโยชน์อย่างยิ่งเมื่อนักออกแบบระบบไฟฟ้าต้องการการป้องกันหลายชั้น โดยไม่ต้องสร้างการจัดเรียงแผงที่ซับซ้อนโดยไม่จำเป็น ผลิตภัณฑ์เชิงพาณิชย์มีจำหน่ายในรูปแบบโซลูชัน MCCB-plus-กระแสตกค้างแบบรวม หรือแบบ MCCB รวมกับโมดูลกระแสไฟตกค้างที่เข้ากันได้ IEC 60947-2 มีข้อกำหนดสำหรับเซอร์กิตเบรกเกอร์ที่มีการป้องกันกระแสตกค้าง ในขณะที่ผู้ผลิตอาจมีการกำหนดค่าและช่วงการปรับที่แตกต่างกัน

2. การป้องกันการรั่วไหลทำงานอย่างไร?

ในวงจรไฟฟ้าที่ดี กระแสที่ไหลผ่านตัวนำขาออกควรสอดคล้องกับกระแสที่ไหลกลับผ่านวงจรอย่างเหมาะสม ภาวะการรั่วไหลเกิดขึ้นเมื่อส่วนหนึ่งของกระแสไฟฟ้าไปในเส้นทางที่ไม่ได้ตั้งใจ เช่น ผ่านการเสื่อมสภาพของฉนวน อุปกรณ์เชื่อมต่อ หรือบุคคลที่สัมผัสกับชิ้นส่วนที่มีไฟฟ้า

การป้องกันการรั่วไหลจะตรวจสอบกระแสตกค้างที่เกี่ยวข้องกับความไม่สมดุลนี้ หากกระแสตกค้างที่วัดได้เกินเกณฑ์การทำงานที่กำหนดค่าไว้ของอุปกรณ์ ระบบป้องกันจะส่งสัญญาณทริปไปยังกลไก MCCB

การป้องกันการรั่วไหลอาจให้กระแสไฟฟ้าตกค้างในการทำงาน การหน่วงเวลา ฟังก์ชั่นการทดสอบ สัญญาณแจ้งเตือน หรือฟังก์ชันการตรวจสอบอื่นๆ ขึ้นอยู่กับการออกแบบผลิตภัณฑ์ ผลิตภัณฑ์ป้องกันการรั่วไหลของ MCCB เชิงพาณิชย์แสดงให้เห็นว่าการตั้งค่าความไวและการหน่วงเวลาอาจแตกต่างกันอย่างมากตามการใช้งานที่ต้องการ

เหตุใดจึงแตกต่างจากการป้องกันโอเวอร์โหลด?

การป้องกันการโอเวอร์โหลดและการป้องกันการรั่วไหลตอบสนองต่อปัญหาต่างๆ วงจรโอเวอร์โหลดสามารถดึงกระแสไฟฟ้ามากเกินไปได้เนื่องจากมีการเชื่อมต่อโหลดมากเกินไป หรือเนื่องจากอุปกรณ์ทำงานเกินความจุที่ตั้งใจไว้ อย่างไรก็ตาม ข้อผิดพลาดในการรั่วไหลเกี่ยวข้องกับกระแสไฟฟ้าที่หลุดออกจากเส้นทางนำไฟฟ้าที่ต้องการ

ดังนั้นการเพิ่มความสามารถในการป้องกันการโอเวอร์โหลดไม่ได้ให้การป้องกันการรั่วไหลที่เหมาะสมโดยอัตโนมัติ ควรพิจารณาทั้งสองฟังก์ชันแยกกันเมื่อออกแบบระบบจำหน่ายไฟฟ้า

3. ปัญหาทางไฟฟ้าใดบ้างที่สามารถแก้ไขได้?

อุปกรณ์ไฟฟ้าที่ใช้ในโรงงาน อาคารพาณิชย์ และโครงการโครงสร้างพื้นฐานอาจทำงานเป็นเวลานานภายใต้สภาวะที่ต้องการ ความชื้น ฝุ่น อายุของฉนวน ความเสียหายทางกล ข้อผิดพลาดในการติดตั้ง และการเสื่อมสภาพของอุปกรณ์ ล้วนส่งผลต่อเส้นทางกระแสไฟฟ้าที่ผิดปกติได้

ระดับการป้องกันที่แท้จริงขึ้นอยู่กับระบบไฟฟ้าที่สมบูรณ์ การกำหนดค่าอุปกรณ์ และเงื่อนไขการติดตั้ง ดังนั้น MCCB ที่มีการป้องกันการรั่วไหลจึงควรถือว่าเป็นส่วนหนึ่งของโครงการป้องกันที่ออกแบบมาอย่างเหมาะสม แทนที่จะเป็นวิธีแก้ปัญหาแบบสากลสำหรับอันตรายจากไฟฟ้าทุกประเภท

4. เหตุใดจึงต้องรวม MCCB และการป้องกันการรั่วไหลเข้าด้วยกัน

สำหรับโครงการไฟฟ้าหลายๆ โครงการ จุดดึงดูดหลักคือความสามารถในการตอบสนองข้อกำหนดการป้องกันหลายประการภายในการจัดเตรียมอุปกรณ์ที่ประสานกัน สิ่งนี้มีประโยชน์เมื่อพื้นที่แผง เวลาการติดตั้ง และการประสานงานของระบบมีความสำคัญ

1. ฟังก์ชั่นการป้องกันที่หลากหลาย

อุปกรณ์ที่ได้รับการกำหนดค่าอย่างเหมาะสมสามารถให้การป้องกันโอเวอร์โหลด การลัดวงจร และกระแสตกค้างภายในสถาปัตยกรรมการป้องกันเดียวกัน ช่วยให้วิศวกรสามารถสร้างกลยุทธ์การป้องกันที่กำหนดไว้สำหรับวงจรป้อนหรือวงจรจำหน่ายได้ง่ายขึ้น

2. การออกแบบแผงที่มีประสิทธิภาพมากขึ้น

ส่วนประกอบการป้องกันที่ผสานรวมหรือจับคู่กันอย่างใกล้ชิดสามารถลดความจำเป็นในการแยกอุปกรณ์ การเดินสายไฟ และการเตรียมการติดตั้ง ผู้ผลิต MCCB ที่มีการป้องกันกระแสตกค้างเน้นการติดตั้งขนาดกะทัดรัดและลดความต้องการส่วนประกอบเป็นข้อได้เปรียบในทางปฏิบัติโดยเฉพาะ

3. การป้องกันแบบปรับได้

ผลิตภัณฑ์บางชนิดมีเกณฑ์กระแสคงเหลือที่ปรับได้และการหน่วงเวลา ซึ่งช่วยให้สามารถปรับเปลี่ยนการจัดการการป้องกันให้เข้ากับวงจรต่างๆ แทนที่จะต้องอาศัยการตั้งค่าตายตัวเดียวสำหรับทุกการใช้งาน

4. การวางแผนระบบที่ง่ายขึ้น

เมื่อพิจารณาข้อกำหนดด้านโอเวอร์โหลด การลัดวงจร และการรั่วไหลร่วมกัน วิศวกรสามารถประเมินกลยุทธ์การป้องกันที่สมบูรณ์ แทนที่จะเลือกส่วนประกอบแต่ละส่วนแยกจากกัน

5. MCCB ที่มีการป้องกันการรั่วไหลใช้อยู่ที่ไหน?

การใช้งานที่เหมาะสมขึ้นอยู่กับการออกแบบทางไฟฟ้า ข้อกำหนดในท้องถิ่น และข้อกำหนดเฉพาะของผลิตภัณฑ์ พื้นที่ใช้งานทั่วไป ได้แก่:

• แผงจำหน่ายอาคารพาณิชย์
• ระบบจำหน่ายไฟฟ้าอุตสาหกรรม
• อุปกรณ์การผลิตของโรงงาน
• เครื่องป้อนมอเตอร์และเครื่องจักร
• การประชุมเชิงปฏิบัติการและโรงงานผลิต
• การติดตั้งโครงสร้างพื้นฐานและสาธารณูปโภค
• อุปกรณ์ไฟฟ้าที่ต้องตรวจสอบการรั่วไหลของดิน
• ระบบจำหน่ายพื้นที่แผงมีจำกัด
• โครงการที่ต้องการการโอเวอร์โหลดแบบประสานงาน การลัดวงจร และการป้องกันกระแสตกค้าง

MCCB ถูกนำมาใช้กันอย่างแพร่หลายในการจำหน่ายทางอุตสาหกรรมและเชิงพาณิชย์ เนื่องจากพิกัดปัจจุบันและความสามารถในการขัดจังหวะสามารถครอบคลุมการใช้งานที่นอกเหนือไปจากเบรกเกอร์วงจรย่อยขนาดเล็กทั่วไป

6. ผู้ซื้อควรตรวจสอบอะไรบ้างก่อนเลือก?

การเลือก MCCB ที่มีการป้องกันการรั่วไหลโดยยึดตามจำนวนแอมแปร์ที่กำหนดเท่านั้นสามารถสร้างปัญหาระหว่างการติดตั้งได้ ผู้ซื้อควรให้ข้อมูลระบบที่เพียงพอแก่ผู้ผลิตหรือวิศวกรไฟฟ้าก่อนที่จะยืนยันรุ่น

1. จัดอันดับปัจจุบัน:กำหนดโหลดต่อเนื่องที่คาดหวัง และเลือกพิกัดกระแสที่เหมาะสมตามการออกแบบวงจรที่สมบูรณ์
2. แรงดันไฟฟ้า:ตรวจสอบแรงดันไฟฟ้าของระบบ และผลิตภัณฑ์เหมาะสมกับการใช้งาน AC ที่ต้องการหรือไม่
3. จำนวนเสา:ตรวจสอบว่าระบบต้องการ 3P, 4P หรือการกำหนดค่าอื่นหรือไม่
4. ความสามารถในการลัดวงจร:ตรวจสอบกระแสไฟลัดที่คาดไว้ที่มีอยู่ และตรวจดูให้แน่ใจว่าเบรกเกอร์มีระดับการขัดจังหวะที่เหมาะสม
5. ความไวต่อการรั่วไหล:กำหนดกระแสไฟฟ้าตกค้างในการทำงานที่จำเป็นสำหรับกลยุทธ์การป้องกันที่ต้องการ
6. การหน่วงเวลา:พิจารณาว่าจำเป็นต้องมีการดำเนินการทันทีหรือการตอบสนองแบบหน่วงเวลาสำหรับการประสานงานกับอุปกรณ์ต้นน้ำหรือปลายน้ำ
7. เงื่อนไขการติดตั้ง:ตรวจสอบอุณหภูมิโดยรอบ ตู้ ความชื้น ระดับความสูง และปัจจัยด้านสิ่งแวดล้อมอื่นๆ ที่เกี่ยวข้อง
8. มาตรฐานและการรับรอง:ยืนยันมาตรฐานและการอนุมัติที่จำเป็นในตลาดเป้าหมาย

7. อธิบายพารามิเตอร์หลัก

พารามิเตอร์ต่อไปนี้มีความสำคัญอย่างยิ่งเมื่อเปรียบเทียบผลิตภัณฑ์ป้องกันการรั่วไหลของ MCCB ต่างๆ

ตัวอย่างเช่น ผลิตภัณฑ์เชิงพาณิชย์ในปัจจุบันที่มีการป้องกันกระแสตกค้างอาจมีการผสมผสานระหว่างกระแสไฟฟ้าที่กำหนด โครงสร้างขั้ว แรงดันไฟฟ้าในการทำงาน และความสามารถในการตัดกระแสไฟที่แตกต่างกัน ข้อมูลจำเพาะเหล่านี้ควรได้รับการตรวจสอบโดยเทียบกับเอกสารข้อมูลผลิตภัณฑ์จริง แทนที่จะพิจารณาจากหมวดหมู่ผลิตภัณฑ์เพียงอย่างเดียว

8. MCCB ที่มีการป้องกันการรั่วไหลเทียบกับอุปกรณ์ป้องกันแบบแยกส่วน

การจัดการการป้องกันทั้งแบบรวมและแยกกันอาจมีความเหมาะสมทางเทคนิค การกำหนดค่าที่ดีกว่านั้นขึ้นอยู่กับสถาปัตยกรรมไฟฟ้าของโครงการ ความต้องการพื้นที่ กลยุทธ์การประสานงาน และความต้องการในการจัดซื้อ

จุดสำคัญคือการบูรณาการไม่ได้หมายถึงความเหมาะสมโดยอัตโนมัติ ชุดค่าผสมที่เลือกจะต้องเป็นไปตามข้อกำหนดทางไฟฟ้าของการติดตั้ง

9. ข้อควรพิจารณาในการติดตั้งและบำรุงรักษา

การติดตั้งที่ถูกต้องมีความสำคัญพอๆ กับการเลือกเบรกเกอร์ที่ถูกต้อง แม้แต่ MCCB ที่ได้รับการออกแบบมาอย่างดีพร้อมระบบป้องกันการรั่วไหลก็อาจไม่ได้ประสิทธิภาพตามที่ต้องการ หากการเดินสายไฟ การจัดเรียงสายดิน การตั้งค่า หรือสภาพแวดล้อมการติดตั้งไม่ถูกต้อง

ตรวจสอบสายไฟอย่างระมัดระวัง

ปฏิบัติตามแผนภาพการเดินสายไฟและคำแนะนำในการติดตั้งของผู้ผลิต เฟสและตัวนำที่เป็นกลาง (หากมี) จะต้องได้รับการจัดเรียงอย่างถูกต้องเพื่อให้ระบบตรวจจับกระแสตกค้างทำงานตามที่ตั้งใจไว้

ตรวจสอบการตั้งค่าการรั่วไหล

อย่าคิดว่าการตั้งค่ากระแสไฟรั่วที่ต่ำที่สุดมีความเหมาะสมโดยอัตโนมัติ การตั้งค่าควรสอดคล้องกับฟังก์ชันการป้องกันที่ต้องการและคุณลักษณะทางไฟฟ้าของวงจร

พิจารณาหัวกะทิ

ระบบจำหน่ายขนาดใหญ่อาจมีอุปกรณ์ป้องกันหลายตัว คุณลักษณะการทำงานควรได้รับการตรวจสอบร่วมกัน เพื่อให้ข้อผิดพลาดดาวน์สตรีมที่เหมาะสมไม่ตัดการเชื่อมต่อส่วนที่ใหญ่กว่าของการติดตั้งโดยไม่จำเป็น

ทำการทดสอบการทำงาน

ในกรณีที่ผลิตภัณฑ์มีฟังก์ชันการทดสอบ การทดสอบควรเป็นไปตามขั้นตอนที่แนะนำของผู้ผลิตและข้อกำหนดที่เกี่ยวข้องกับการติดตั้ง อุปกรณ์กระแสไฟตกค้างบางชนิดมีฟังก์ชันการทดสอบและคุณลักษณะการตรวจสอบเพิ่มเติม

10. Shanghai DaDa Electric Co., Ltd. และโซลูชั่นป้องกันการรั่วไหล

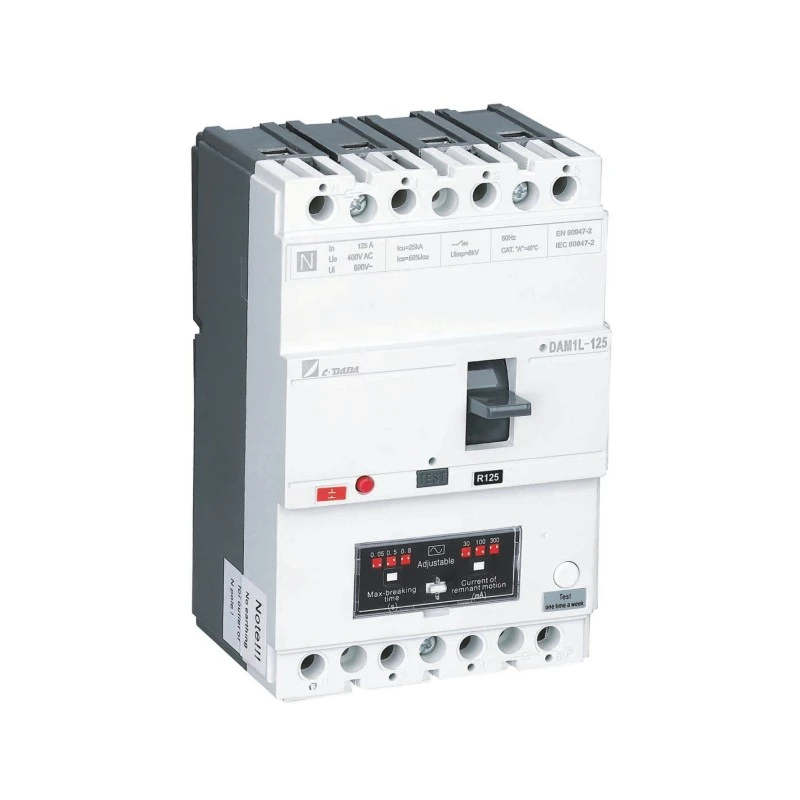

Shanghai DaDa Electric Co., Ltd. ให้บริการโซลูชัน MCCB ที่ออกแบบมาสำหรับการใช้งานที่จำเป็นต้องทำงานร่วมกันระหว่างการป้องกันวงจรและการป้องกันการรั่วไหลแบบเดิมๆ ซีรีส์ DAM1L เป็นตัวอย่างหนึ่งของ MCCB ที่มีการป้องกันกระแสไฟตกค้างในตัว ออกแบบมาสำหรับการใช้งานต่างๆ รวมถึงระบบไฟฟ้าในอาคาร พื้นที่อุตสาหกรรม และสภาพแวดล้อมการกระจายแรงดันไฟฟ้าต่ำอื่นๆ

ข้อมูลผลิตภัณฑ์ระบุการกำหนดค่า เช่น โครงสร้างแบบสี่เสา ช่วงกระแสไฟพิกัดกว้าง และการป้องกันไฟรั่วที่ปรับได้ ขึ้นอยู่กับรุ่น กระแสไฟฟ้ารั่วสามารถกำหนดค่าได้ตลอดช่วงที่ระบุ ช่วยให้สามารถปรับกลยุทธ์การป้องกันให้เหมาะกับการใช้งานที่แตกต่างกันได้

สำหรับผู้ซื้อ ผู้จัดจำหน่าย ช่างติดตั้งแผง และผู้รับเหมาไฟฟ้าในต่างประเทศ วิธีที่เป็นประโยชน์มากที่สุดคือการจัดเตรียมข้อกำหนดของโครงการให้ซัพพลายเออร์ก่อนขอใบเสนอราคา ซึ่งช่วยพิจารณาว่าพิกัดกระแสที่ต้องการ การจัดเรียงเสา การตั้งค่าการรั่วไหล ความสามารถในการตัดกระแสไฟฟ้า และการรับรองมีอยู่ในการกำหนดค่าที่ต้องการหรือไม่

ข้อมูลที่จะรวมในการสอบถาม

• กระแสไฟที่กำหนดที่ต้องการ
• แรงดันและความถี่ของระบบ
• จำนวนเสา
• ความไวของกระแสไฟรั่วที่จำเป็น
• ฟังก์ชั่นการหน่วงเวลาที่จำเป็น
• กระแสไฟฟ้าลัดวงจรที่คาดหวังหรือความสามารถในการตัดกระแสไฟที่จำเป็น
• สภาพแวดล้อมการติดตั้ง
• ตลาดเป้าหมายและข้อกำหนดการรับรอง
• ปริมาณที่ต้องการ
• OEM หรือข้อกำหนดที่กำหนดเอง (ถ้ามี)

การให้รายละเอียดเหล่านี้ตั้งแต่ต้นจะทำให้การสื่อสารทางเทคนิคมีประสิทธิภาพมากขึ้นและลดความเสี่ยงในการเลือกเบรกเกอร์ที่ไม่ตรงกับการติดตั้งขั้นสุดท้าย

11. คำถามที่พบบ่อย

12. บทสรุป

MCCB ที่มีการป้องกันการรั่วไหลจะจัดการกับการป้องกันไฟฟ้าที่สำคัญสองด้าน: การป้องกันกระแสไฟเกินแบบทั่วไปและการตรวจจับกระแสไฟฟ้าตกค้าง การนำฟังก์ชันเหล่านี้มาไว้ในโซลูชันที่มีการประสานงาน จะช่วยลดความซับซ้อนของการออกแบบการจ่ายพลังงาน ซึ่งความปลอดภัยทางไฟฟ้า พื้นที่แผง และการประสานงานของระบบเป็นสิ่งสำคัญ

ขั้นตอนที่สำคัญที่สุดคือการมองข้ามชื่อผลิตภัณฑ์ กระแสไฟฟ้าที่ได้รับการจัดอันดับ แรงดันไฟฟ้าที่ใช้งาน ความสามารถในการแตกหัก การกำหนดค่าเสา ความไวของการรั่วไหล การหน่วงเวลา เงื่อนไขการติดตั้ง และมาตรฐานที่บังคับใช้ ล้วนมีอิทธิพลต่อว่า MCCB เฉพาะนั้นเหมาะสมกับโครงการหรือไม่

สำหรับผู้ซื้อที่ประเมิน MCCB ที่มีการป้องกันการรั่วไหลสำหรับอาคารพาณิชย์ โรงงานอุตสาหกรรม แผงกระจายสินค้า หรือการใช้งานของ OEM การทำงานโดยตรงจากข้อกำหนดทางไฟฟ้าจริงถือเป็นวิธีที่เชื่อถือได้มากที่สุดในการระบุการกำหนดค่าที่เหมาะสม
